Dictator Lifttürschließer LS-C
Lieferzeit 5-7 Werktage
Produktinformationen "Dictator Lifttürschließer LS-C"
- Ausführung 205121
- Rote Farbmarkierung, Standard, starke Feder
- Schließkraft 20 bis 30 N, gemessen am Hebel bei 0° und 90°
- Für italienische Aufzugtüren, u. a. Ceita, Ersatz für den LS
- Lieferung mit Hebel und Befestigungsschraube
Dictator Lifttürschließer LS-C, rote Standardfeder 20 bis 30 N
Die rot markierte Ausführung ist die Standardausführung des LS-C mit starker Feder. Sie schließt mit 20 bis 30 N, wobei der kleinere Wert am Hebel bei 0° und der größere bei 90° gemessen ist.
Äußerlich unterscheidet sie sich von der blau markierten Ausführung mit leichter Feder (15 bis 20 N) nur durch die Farbmarkierung.
Beschreibung
Der LS-C schließt Aufzugdrehtüren über eine Gleitschiene. DICTATOR liefert ihn in zwei Federstärken, die sich äußerlich nur durch die Farbmarkierung unterscheiden: Rot steht für die starke Standardfeder, Blau für die leichte Feder. Die Schließgeschwindigkeit wird an der Regulierschraube am Zylinderende eingestellt.
Als Ersatz für den Lifttürschließer LS ist eine Besonderheit zu beachten: Der LS-C kann nur vorne befestigt werden. Gegebenenfalls muss die Befestigung in der Tür deshalb geringfügig geändert werden. Geliefert wird der LS-C mit Hebel und Befestigungsschraube für den Hebel.
Ausführungen
| Bestell-Nr. | Farbmarkierung | Feder | Schließkraft |
|---|---|---|---|
| 205121 | rot | Standard, starke Feder | 20 bis 30 N |
| 205122 | blau | leichte Feder | 15 bis 20 N |
Schließkraft gemessen am Hebel: der kleinere Wert bei 0°, der größere bei 90°.

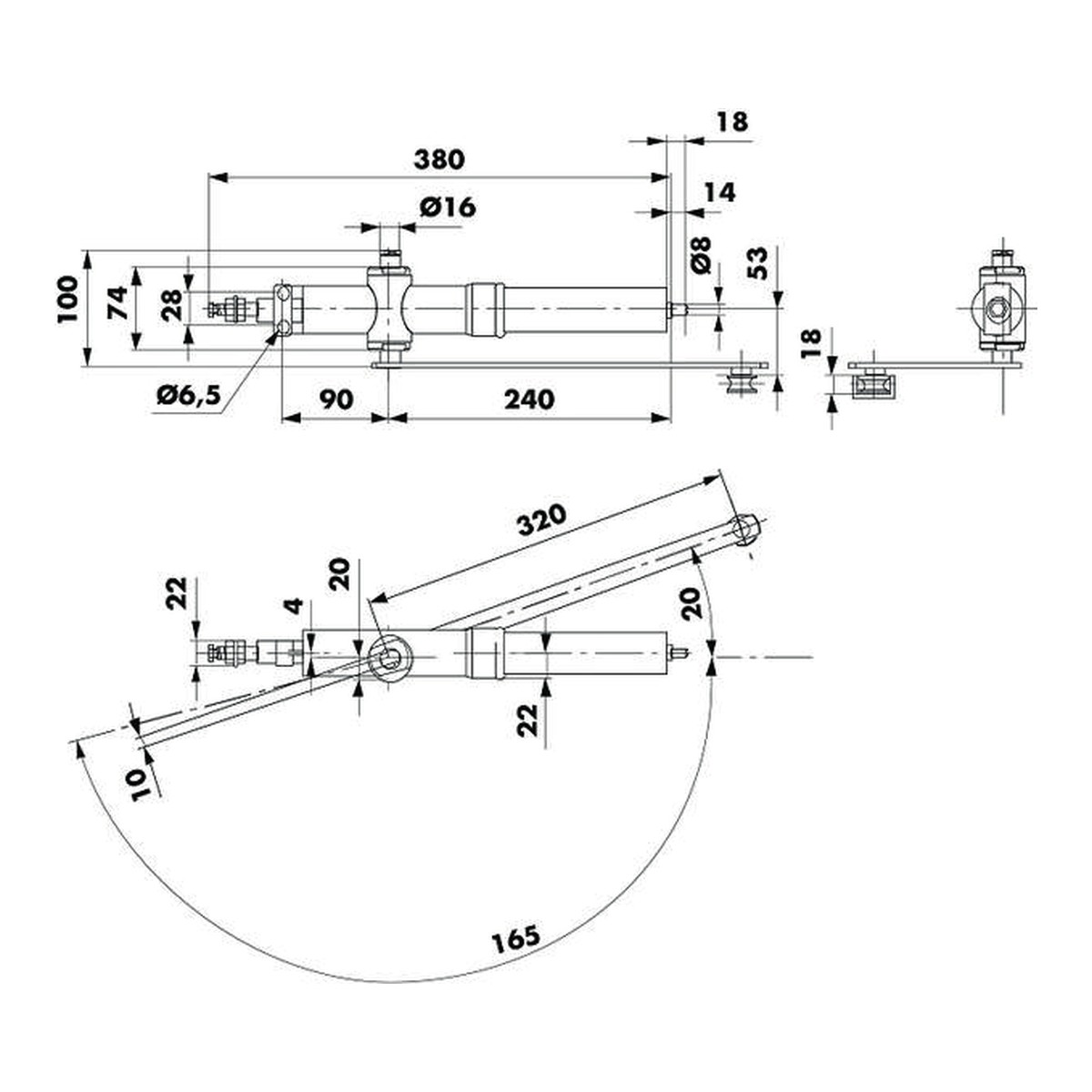

Technische Daten
| Bauart | Gleitschienenschließer, Einbau in Türzarge oder Türblatt |
| Türart | Aufzug-Drehtüren |
| Anschlag | DIN links und DIN rechts |
| Schließkraft | 15 bis 20 N oder 20 bis 30 N |
| Öffnungswinkel | max. 165° |
| Schließgeschwindigkeit | einstellbar, Regulierschraube am Zylinderende |
| Befestigung | 2 Schrauben M6 durch 2 Bohrungen Ø 6,2 mm am Zylinderende |
| Lieferumfang | Dictator Lifttürschließer LS-C mit Hebel und Befestigungsschraube für Hebel |
| Hersteller | DICTATOR Technik GmbH |
Montage
Der LS-C eignet sich für Türen DIN links und DIN rechts, die Drehrichtung wird durch die Einbaulage der Achse bestimmt. Er kann in der Türzarge oder im Türblatt eingebaut werden und wird am Zylinderende mit der Regulierschraube über die beiden waagrechten Bohrungen mit zwei M6-Schrauben befestigt. Beim Aufsetzen des Hebels ist darauf zu achten, dass er auch bei geschlossener Tür noch unter einer Vorspannung von etwa 20° steht. So wird die Tür immer sicher geschlossen und bleibt es auch.
Häufige Fragen
Woran unterscheiden sich die beiden Ausführungen?
Äußerlich nur an der Farbmarkierung. Rot ist die Standardausführung mit starker Feder und 20 bis 30 N Schließkraft, Blau die leichte Feder mit 15 bis 20 N. Der kleinere Wert ist am Hebel bei 0° gemessen, der größere bei 90°.
Kann ich einen LS durch den LS-C ersetzen?
Ja, der LS-C ist Ersatz für den Lifttürschließer LS. Er kann aber nur vorne befestigt werden. Gegebenenfalls muss die Befestigung in der Tür deshalb geringfügig geändert werden.
Wie wird der LS-C befestigt?
Am Zylinderende mit der Regulierschraube, über die beiden waagrechten Bohrungen mit Ø 6,2 mm und zwei M6-Schrauben. Eingebaut wird er wahlweise in die Türzarge oder in das Türblatt.
Wo stelle ich die Schließgeschwindigkeit ein?
An der Regulierschraube am Zylinderende. Beim Aufsetzen des Hebels darauf achten, dass er auch bei geschlossener Tür noch unter einer Vorspannung von etwa 20° steht.
