Dictator Haftmagnet EM GD 60 F 26 mit 700 N Haftkraft, Baureihe F
116,67 €*
inkl. MwSt
98,04 €
zzgl. MwSt
Lieferzeit 6-8 Werktage
Produktinformationen "Dictator Haftmagnet EM GD 60 F 26 mit 700 N Haftkraft, Baureihe F"
Dictator Haftmagnet Baureihe F mit Anschlussklemme auf der Grundplatte
Die Dictator Haftmagnete der Baureihe F sind runde Elektro-Haftmagnete für 24 V DC, deren Anschlussklemme auf der Grundplatte sitzt; im Shop gibt es sie mit 50, 60 und 70 mm Durchmesser und 600 bis 2000 N Haftkraft.
- Anschlussklemme auf der Grundplatte, Kabel von hinten oder seitlich
- Sechs Ausführungen von 600 N bis 2000 N Haftkraft
- Magnet und Grundplatte aus Stahl, verzinkt
- Einschaltdauer 100 %, Remanenz 0 N
- Ausführungen mit LE 07016 nach EN 1155 geprüft
Beschreibung
Der Grundtyp für die Wandmontage hinter der Tür
Bei der Baureihe F liegt die Anschlussklemme frei auf der Grundplatte neben dem Magnetkörper. Die Leitung wird direkt dort aufgelegt, ein separates Klemmengehäuse braucht der Magnet nicht. Magnetkörper und Grundplatte bestehen aus verzinktem Stahl.
Die Ausführungen unterscheiden sich in Baugröße und Haftkraft: EM GD 50 mit 600 N, EM GD 60 mit 700 N oder als S-Ausführung mit 1000 N, EM GD 70 mit 1450 N, als S-Ausführung mit 1700 N und als R-Ausführung mit 2000 N. Die beiden stärksten Typen nehmen mit 142 mA etwa doppelt so viel Strom auf wie der Standardmagnet gleicher Größe.
Laut DICTATOR sind alle Ausführungen mit der Kennzeichnung LE 07016 nach EN 1155 geprüft. Die Ausführungen 70 F 39 S und 70 F 39 R führt DICTATOR in den Bestellangaben ohne diese Kennzeichnung. Serienmäßig mit Funkenlöschdiode; der eingebaute Verpolschutz verhindert, dass die Diode bei einem Anschlussfehler zerstört wird.
Technische Daten
Daten der Baureihe F
| Betriebsspannung | 24 V DC ±10 % |
| Einschaltdauer | 100 % |
| Remanenz | 0 N |
| Temperaturbereich | -20 °C bis +60 °C |
| Oberfläche | Stahl verzinkt |
| Anschluss | Anschlussklemme auf der Grundplatte |
| Gegenstück | Ankerplatte, separat |
Ausführungen im Vergleich
| Typ (Bestell-Nr.) | Haftkraft | Stromaufnahme | LE 07016 |
| EM GD 50 F 26 (040106) | 600 N | 67 mA (1,6 W) | ja |
| EM GD 60 F 26 (040049) | 700 N | 67 mA (1,6 W) | ja |
| EM GD 60 F 26 S (040163) | 1000 N | 79 mA (1,9 W) | ja |
| EM GD 70 F 39 (040037) | 1450 N | 71 mA (1,7 W) | ja |
| EM GD 70 F 39 S (040115) | 1700 N | 142 mA (3,4 W) | nein |
| EM GD 70 F 39 R (040122) | 2000 N | 142 mA (3,4 W) | nein |

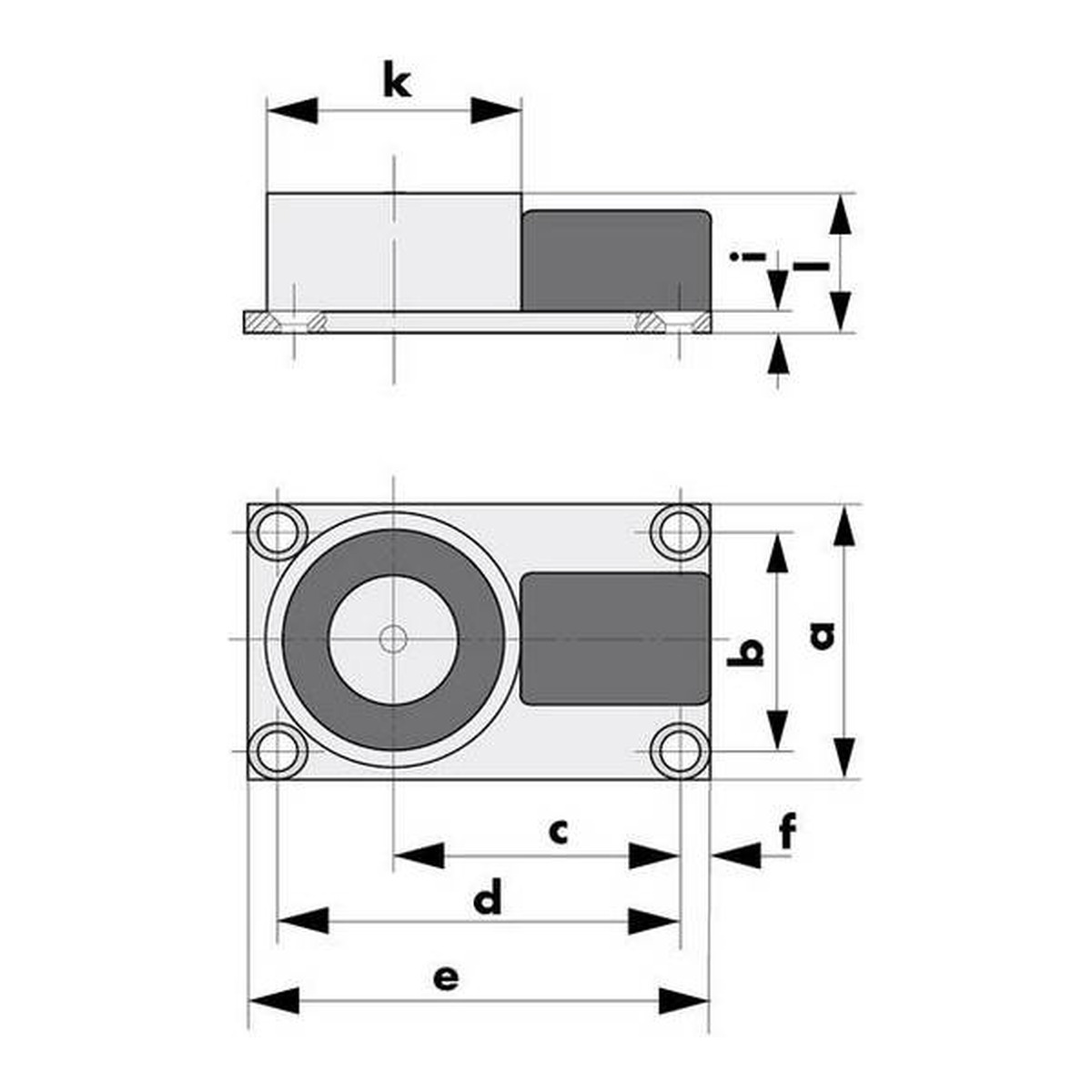

Abmessungen und Befestigung
| Typ | Ø x Höhe Magnet | Grundplatte |
| EM GD 50 F 26 | 50 x 26 mm | 55 mm, Lochabstand 44 mm, Bohrungen Ø 4,5 mm |
| EM GD 60 F 26 | 60 x 26 mm | 65 mm, Lochabstand 55 mm, Bohrungen Ø 4,5 mm |
| EM GD 60 F 26 S | 60 x 26 mm | keine Angabe im Datenblatt |
| EM GD 70 F 39 | 70 x 39 mm | 75 mm, Lochabstand 60 mm, Bohrungen Ø 5,5 mm |
| EM GD 70 F 39 S | 70 x 39 mm | keine Angabe im Datenblatt |
| EM GD 70 F 39 R | 70 x 39 mm | keine Angabe im Datenblatt |
Anwendung
Feststellanlagen an Feuer- und Rauchschutztüren
Der Magnet hält die Tür im Normalbetrieb offen. Fällt die Spannung weg, weil der Rauchmelder auslöst, der Handtaster gedrückt wird oder der Strom ausfällt, gibt der Magnet die Ankerplatte frei und der Türschließer zieht die Tür zu. Montiert wird er an der Wand oder einem Bauteil hinter dem geöffneten Türflügel, die Ankerplatte sitzt gegenüber am Türblatt.
Welcher Haftmagnet in einer Feststellanlage zulässig ist, legt die Bauartgenehmigung der jeweiligen Anlage fest. Die allgemeine Bauartgenehmigung Z-6.500-2443 der DICTATOR FSA RZ-24 führt DICTATOR-Magnete bis 1450 N; Magnete mit 1700 oder 2000 N sind dort nicht aufgeführt.
Häufige Fragen
Welche Ausführung der Baureihe F brauche ich?
Das hängt von Türgröße, Türschließer und Montageabstand ab. Für Feststellanlagen an Brandschutztüren kommen die Ausführungen mit der Kennzeichnung LE 07016 in Frage (600 bis 1450 N). Die Typen 70 F 39 S mit 1700 N und 70 F 39 R mit 2000 N führt DICTATOR ohne diese Kennzeichnung.
Wo wird das Kabel angeschlossen?
An der Anschlussklemme, die bei der Baureihe F auf der Grundplatte sitzt. Wer die Klemme seitlich am Magneten haben möchte, wählt die Baureihe R.
Ist eine Ankerplatte dabei?
Nein. Als Gegenstück muss eine Ankerplatte an der Tür befestigt werden. Ihre Scheibe sollte mindestens so groß sein wie die Polfläche des Magneten, also mindestens 50, 60 oder 70 mm.
Hält der Magnet nach dem Abschalten noch nach?
Nein. DICTATOR gibt für die Baureihe eine Remanenz von 0 N an; ohne Spannung löst die Ankerplatte sofort.
