Dictator Abstandshalterung für Haftmagnete, 44 mm Lochabstand, M4
81,60 €*
inkl. MwSt
68,57 €
zzgl. MwSt
Lieferzeit 6-8 Werktage
Produktinformationen "Dictator Abstandshalterung für Haftmagnete, 44 mm Lochabstand, M4"
Dictator Boden- und Wandabstandshalterung für Haftmagnete

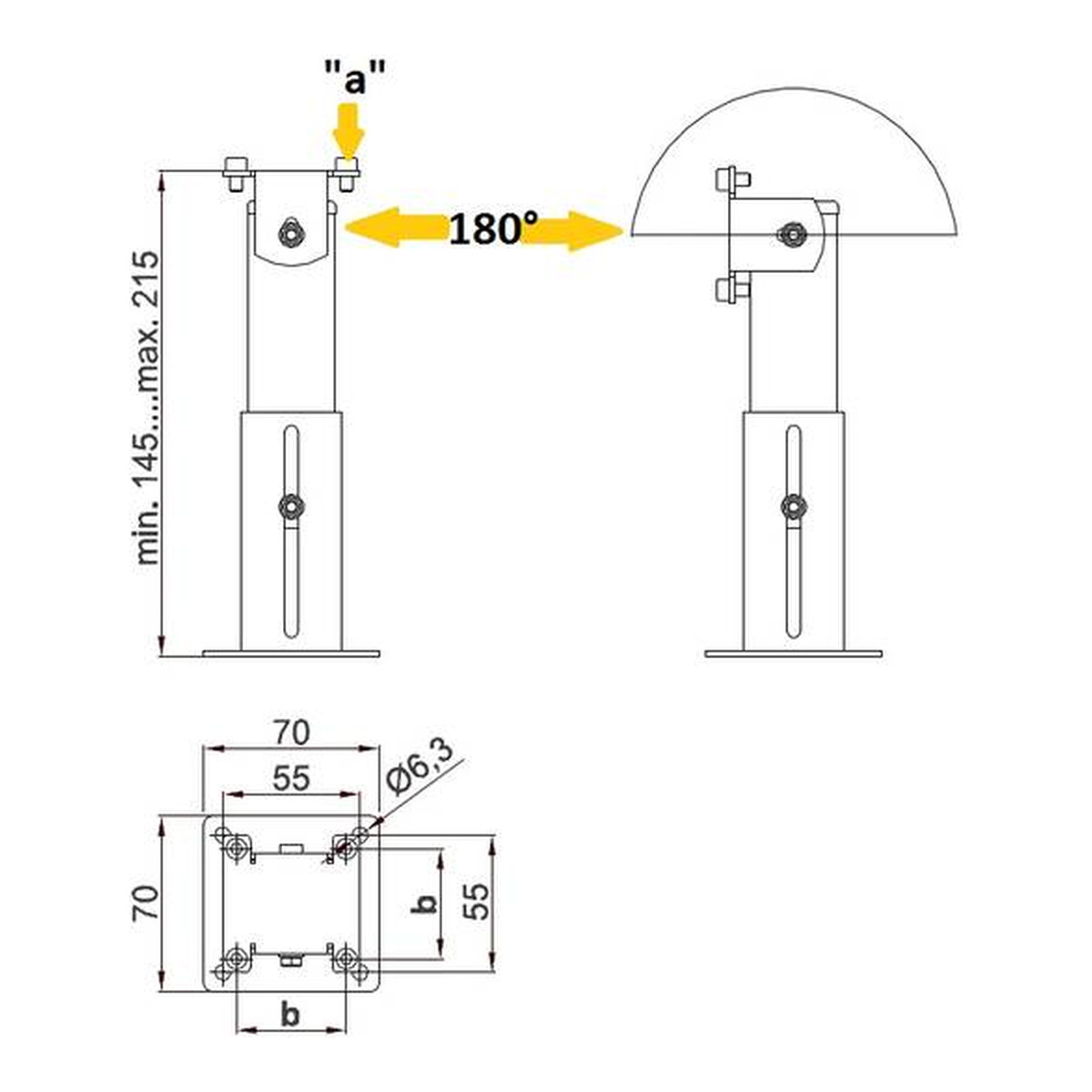

Die Dictator Boden- und Wandabstandshalterung ist eine weiße, höhenverstellbare Konsole von 145 bis 215 mm mit bis 180° schwenkbarem Kopf, auf die Elektro-Haftmagnete mit 50 oder 60 mm Durchmesser für Boden-, Wand- oder Deckenmontage geschraubt werden.
- Höhe stufenlos 145 bis 215 mm
- Kopf bis 180° schwenkbar
- Boden-, Wand- oder Deckenmontage
- Für Haftmagnete Ø 50 und Ø 60
- Pulverbeschichtet weiß, RAL 9010
Beschreibung
Den vorhandenen Magneten auf Abstand bringen
Mit der Halterung wird ein normaler Elektro-Haftmagnet mit Grundplatte zum Boden-, Wand- oder Deckenmagneten. Die Konsole ist zwischen 145 und 215 mm in der Höhe verstellbar, der Kopf lässt sich bis 180° schwenken und so an unterschiedliche Auftreffwinkel der Tür anpassen.
Entscheidend für die Auswahl ist das Lochbild der Grundplatte des Magneten: Abstand und Durchmesser der Befestigungslöcher müssen zur Halterung passen. Deshalb gibt es drei Ausführungen.
Technische Daten
Daten
| Höhenverstellung | 145 bis 215 mm |
| Kopf | drehbar bis 180° |
| Oberfläche | pulverbeschichtet RAL 9010 |
| Geeignet für | Magnete der Durchmesserreihen 50 und 60 |
Welche Halterung zu welchem Magneten
| Bestell-Nr. | Lochabstand / Gewinde | geeignet für (Beispiele laut DICTATOR) |
| 040124 | 44 mm / M4 | EM GD 50 R 26, EM GD 50 R 26 I, EM GD 50 F 26 |
| 040126 | 44 mm / M5 | Sondertypen mit 44 mm Lochabstand und M5-Befestigung |
| 040127 | 55 mm / M4 | EM GD 60 R 26, EM GD 60 R 26 I, EM GD 60 F 26 |
Anwendung
Statt eines eigenen Abstandsmagneten
Praktisch, wenn ein vorhandener Magnet versetzt werden muss oder die Anlage einheitlich mit Magneten der Baureihen R, RI oder F bestückt werden soll. Alternativ gibt es Magnete mit eingebautem Abstandsrohr in der Baureihe S.
Häufige Fragen
Welche Halterung passt zu meinem Magneten?
Das richtet sich nach dem Lochabstand der Grundplatte: 44 mm bei Magneten Ø 50 (EM GD 50 R 26, R 26 I, F 26), 55 mm bei Magneten Ø 60 (EM GD 60 R 26, R 26 I, F 26). Die Ausführung mit M5 ist für Sondertypen mit 44 mm Lochabstand.
Wie hoch ist die Halterung?
Sie lässt sich zwischen 145 und 215 mm einstellen.
Passt sie für Magnete mit 70 mm?
Nein, DICTATOR sieht sie für die Durchmesserreihen 50 und 60 vor.
Ist der Magnet dabei?
Nein, die Halterung wird ohne Magnet geliefert.
