Dictator Haftmagnet EM GD 60 R 26 mit 700 N Haftkraft, Baureihe R
120,05 €*
inkl. MwSt
100,88 €
zzgl. MwSt
Lieferzeit 6-8 Werktage
Produktinformationen "Dictator Haftmagnet EM GD 60 R 26 mit 700 N Haftkraft, Baureihe R"
Dictator Haftmagnet Baureihe R mit seitlicher Anschlussklemme
Die Dictator Haftmagnete der Baureihe R sind Elektro-Haftmagnete mit seitlich am Magnetkörper angebrachter Anschlussklemme, Schutzart IP 20 und 24 V DC; lieferbar mit 600 N bis 2000 N Haftkraft in den Durchmessern 50, 60 und 70 mm.
- Anschlussklemme seitlich am Magnetkörper
- Durchmesser 50, 60 oder 70 mm
- Haftkraft 600, 700, 1000, 1450 oder 2000 N
- Schutzart IP 20 für trockene Innenräume
- Passende Abstandshalterung für Ø 50 und Ø 60 erhältlich
Beschreibung
Seitlicher Anschluss für schnelle Verdrahtung
Die Baureihe R trägt die Anschlussklemme seitlich am Magnetkörper. Die Leitung lässt sich so auch dann bequem auflegen, wenn der Magnet schon auf der Grundplatte sitzt. Magnet und Grundplatte sind aus verzinktem Stahl, die Schutzart beträgt IP 20.
Für Außenbereiche oder feuchte Räume ist die Baureihe nicht gedacht. Wer einen geschützten Anschluss braucht, findet ihn bei der Baureihe RI mit Kabelverschraubung.
Laut DICTATOR sind alle Ausführungen mit der Kennzeichnung LE 07016 nach EN 1155 geprüft. Der EM GD 70 R 39 R mit 2000 N steht in den Bestellangaben ohne diese Kennzeichnung. Serienmäßig mit Funkenlöschdiode; der eingebaute Verpolschutz verhindert, dass die Diode bei einem Anschlussfehler zerstört wird.
Technische Daten
Daten der Baureihe R
| Betriebsspannung | 24 V DC ±10 % |
| Schutzart | IP 20 |
| Einschaltdauer | 100 % |
| Remanenz | 0 N |
| Temperaturbereich | -20 °C bis +60 °C |
| Oberfläche | Stahl verzinkt |
| Anschluss | seitliche Anschlussklemme |
Ausführungen
| Typ (Bestell-Nr.) | Haftkraft | Stromaufnahme | LE 07016 |
| EM GD 50 R 26 (040021) | 600 N | 67 mA (1,6 W) | ja |
| EM GD 60 R 26 (040133) | 700 N | 67 mA (1,6 W) | ja |
| EM GD 60 R 26 S (040134) | 1000 N | 79 mA (1,9 W) | ja |
| EM GD 70 R 39 (040023) | 1450 N | 71 mA (1,7 W) | ja |
| EM GD 70 R 39 R (040118) | 2000 N | 142 mA (3,4 W) | nein |

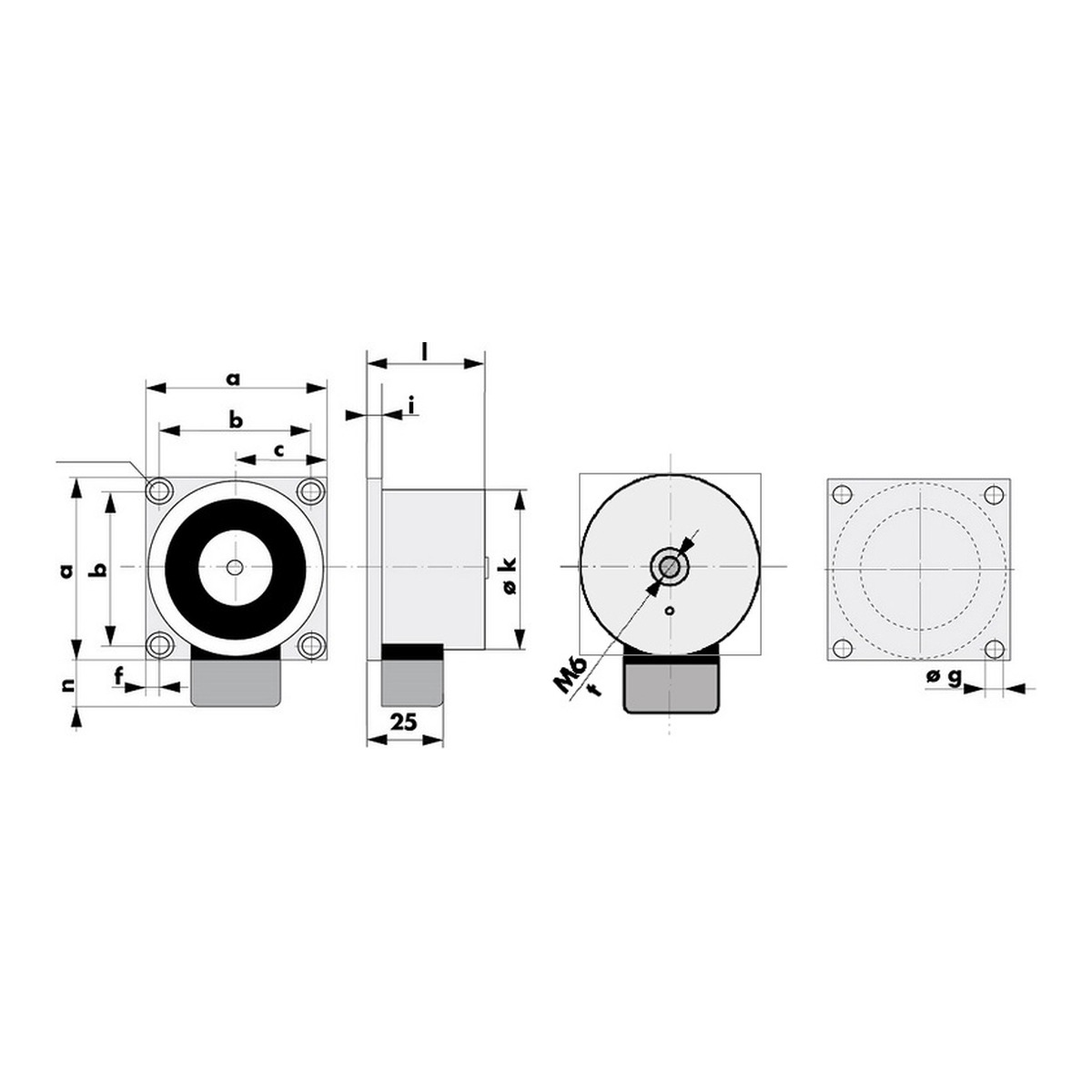

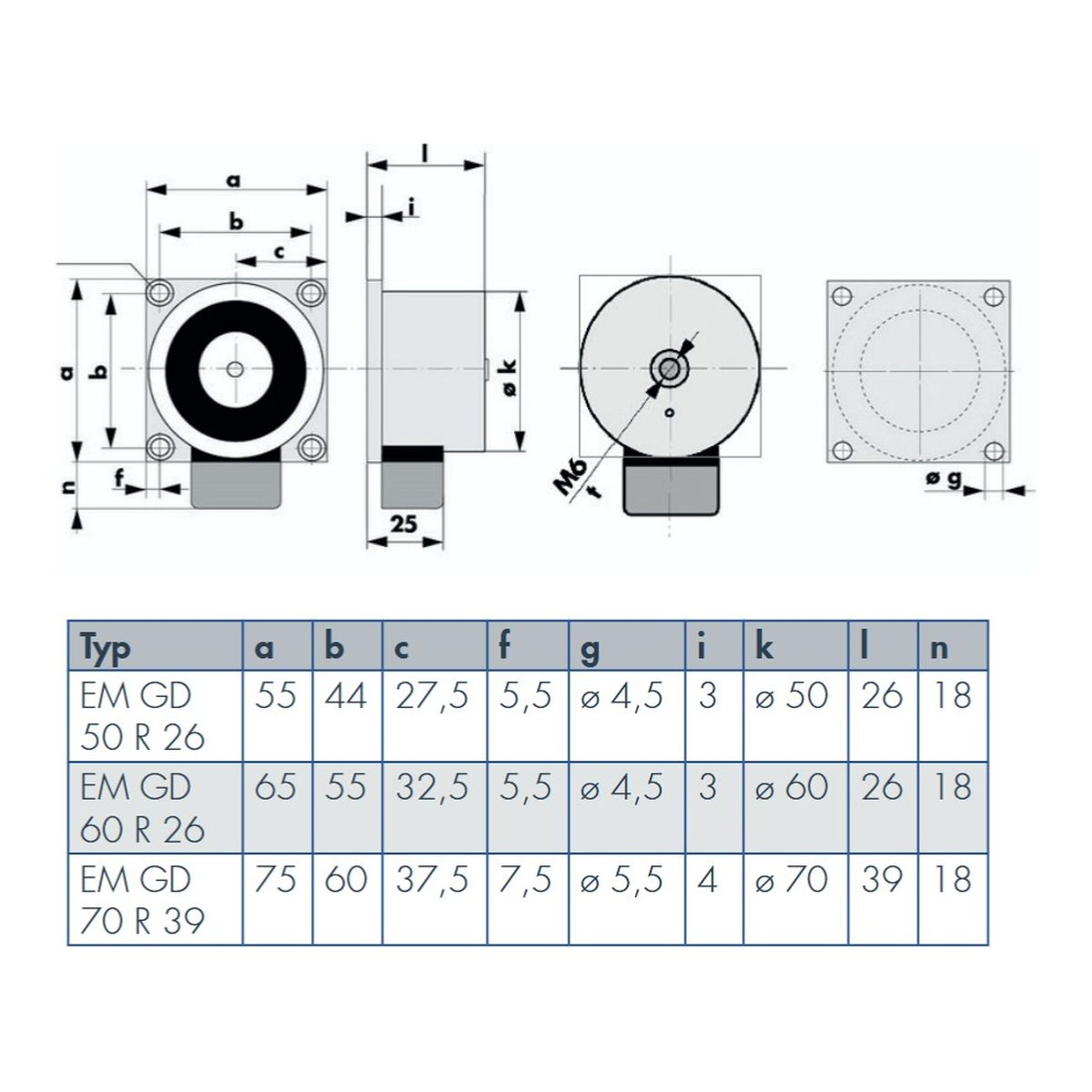

Befestigung
| Typ | Grundplatte / Lochabstand / Bohrung |
| EM GD 50 R 26 | 55 mm / 44 mm / Ø 4,5 mm |
| EM GD 60 R 26 | 65 mm / 55 mm / Ø 4,5 mm |
| EM GD 60 R 26 S | keine Angabe |
| EM GD 70 R 39 | 75 mm / 60 mm / Ø 5,5 mm |
| EM GD 70 R 39 R | keine Angabe |
Anwendung
Wandmontage in trockenen Innenräumen
Typischer Einsatz ist die Feststellung von Brand- und Rauchschutztüren in Fluren und Treppenhäusern. Ist der Abstand zwischen Wand und offener Tür zu groß, hebt die Boden- und Wandabstandshalterung von DICTATOR die Magnete mit 50 und 60 mm Durchmesser auf 145 bis 215 mm Abstand.
Maßgeblich für die Zulässigkeit in einer Feststellanlage ist deren Bauartgenehmigung. In der Genehmigung Z-6.500-2443 der DICTATOR FSA RZ-24 sind DICTATOR-Magnete bis 1450 N aufgeführt.
Häufige Fragen
Was unterscheidet Baureihe R und Baureihe F?
Die Lage der Anschlussklemme: Bei R sitzt sie seitlich am Magnetkörper, bei F auf der Grundplatte. Haftkräfte und Spannung sind gleich.
Kann ich den Magneten im Freien einsetzen?
Die Baureihe R hat Schutzart IP 20 und ist damit für trockene Innenräume gedacht. Für einen geschützten Anschluss gibt es die Baureihe RI mit Kabelverschraubung.
Welche Abstandshalterung passt?
Für EM GD 50 R 26 die Halterung mit 44 mm Lochabstand und M4, für EM GD 60 R 26 die Halterung mit 55 mm Lochabstand und M4.
Wie viel Strom braucht der EM GD 70 R 39 R?
DICTATOR gibt 142 mA (3,4 W) an, gut doppelt so viel wie der EM GD 70 R 39 mit 71 mA. Das ist bei der Auslegung der Zentrale zu berücksichtigen.
