Dictator Haftmagnet EM GD 60 F 26 RM mit Rückmeldekontakt, 700 N
191,94 €*
inkl. MwSt
161,29 €
zzgl. MwSt
Lieferzeit 6-8 Werktage
Produktinformationen "Dictator Haftmagnet EM GD 60 F 26 RM mit Rückmeldekontakt, 700 N"
Dictator Haftmagnet Baureihe RM mit Rückmeldekontakt
Die Dictator Haftmagnete der Baureihe RM sind Elektro-Haftmagnete mit eingebautem Rückmeldekontakt (1 Schließer), der meldet, ob die Ankerplatte am bestromten Magneten anliegt; Stromversorgung und Kontakt werden auf einem Klemmenblock der Grundplatte angeschlossen.
- Integrierter Rückmeldekontakt, 1 Schließer (NO)
- Meldet: Ankerplatte liegt an, Magnet bestromt
- Schaltleistung max. 10 VA, max. 180 V, max. 0,5 A
- Haftkraft 600, 700 oder 1450 N
- Anschlussklemmenblock auf der Grundplatte, IP 20
Beschreibung
Wenn eine andere Stelle wissen muss, ob die Tür offen gehalten wird
Ein Haftmagnet mit Rückmeldekontakt meldet den Zustand der Feststellung weiter. Liegt die Ankerplatte am Magneten an und ist der Magnet mit Spannung versorgt, schließt der integrierte Kontakt. Die Meldung kann eine Gebäudeleittechnik, eine Förderanlage oder eine Maschinensteuerung auswerten.
DICTATOR nennt als Beispiele Brandschutztüren an bahngebundenen Förderanlagen, zentrale Überwachungsanlagen und Maschinen. Der Kontakt verträgt einen breiten Bereich an Schaltspannungen und Schaltströmen, bis 180 V DC/AC und 0,5 A, wobei 10 VA in keiner Kombination überschritten werden dürfen.
Versorgung und Kontakt liegen gemeinsam auf einem Anschlussklemmenblock der Grundplatte. Weil die Klemmen frei liegen, hat der Magnet Schutzart IP 20. Bei höheren Anforderungen an die Schutzart verweist DICTATOR auf die Baureihe ST mit Steckanschluss.
Technische Daten
Daten der Baureihe RM
| Betriebsspannung | 24 V DC ±10 % |
| Rückmeldekontakt | 1 Schließer (NO) |
| Schaltspannung / Schaltstrom | max. 180 V DC/AC, max. 0,5 A DC/AC |
| Schaltleistung | max. 10 VA |
| Schutzart | IP 20 |
| Einschaltdauer | 100 % |
| Remanenz | 0 N |
| Temperaturbereich | -20 °C bis +60 °C |
| Oberfläche | verzinkt |

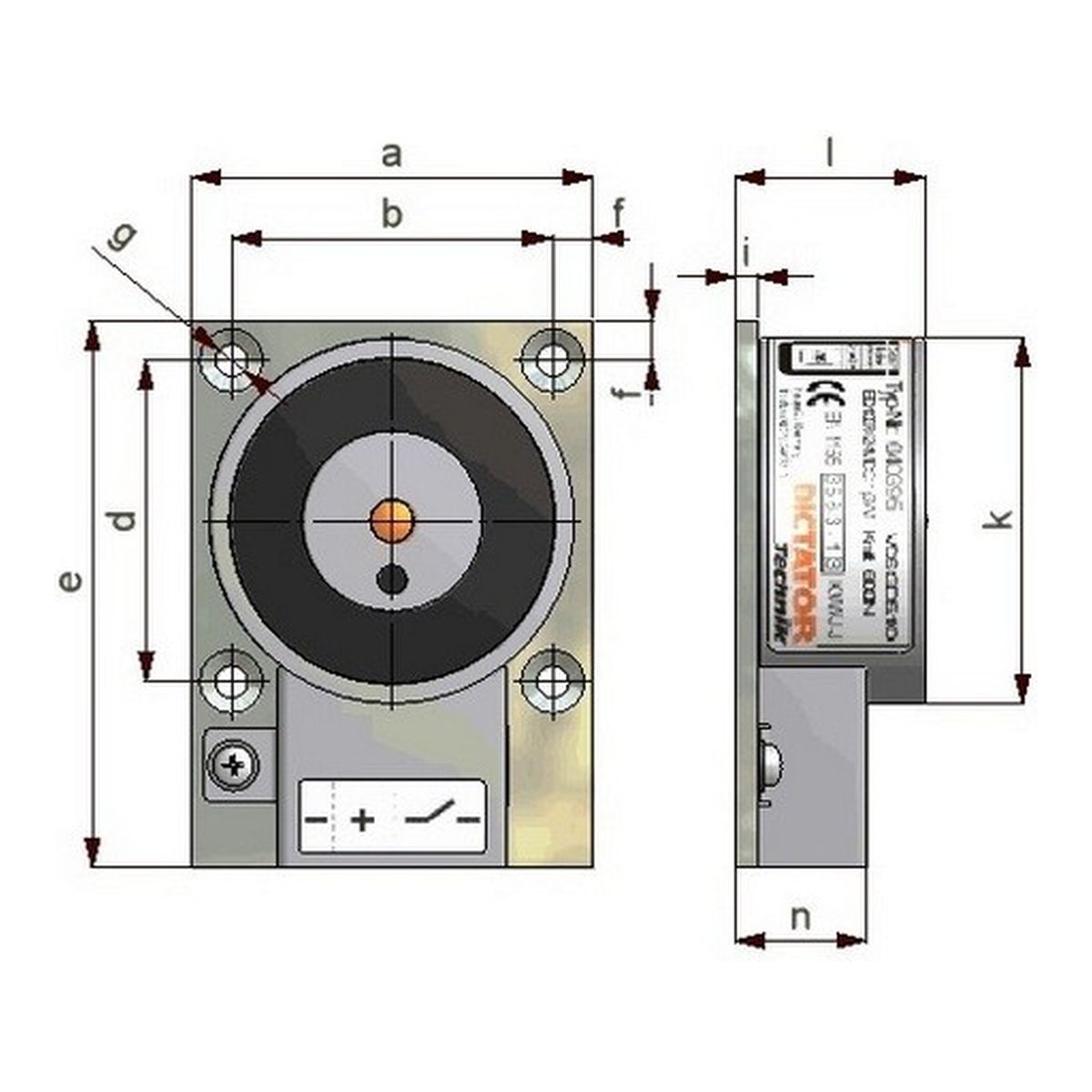

Ausführungen
| Typ (Bestell-Nr.) | Haftkraft | Stromaufnahme | Grundplatte / Lochabstand / Länge |
| EM GD 50 F 26 RM (040395) | 600 N | 67 mA (1,6 W) | 55 mm / 44 mm / 75 mm |
| EM GD 60 F 26 RM (040396) | 700 N | 67 mA (1,6 W) | 65 mm / 55 mm / 85 mm |
| EM GD 70 F 39 RM (040397) | 1450 N | 71 mA (1,7 W) | 75 mm / 60 mm / 95 mm |
Anwendung
Überwachte Feststellung
Einsatz an Brandschutztüren und Toren, deren Offenstellung an eine übergeordnete Stelle gemeldet werden muss, zum Beispiel an eine Förderanlage, die nur bei offenem Abschluss fahren darf. Alle drei Ausführungen tragen die Kennzeichnung LE 07016 und sind laut DICTATOR nach EN 1155 geprüft.
Häufige Fragen
Was genau meldet der Rückmeldekontakt?
Er schließt, wenn die Ankerplatte am Magneten anliegt und der Magnet mit Spannung versorgt wird. Fehlt eines davon, bleibt der Kontakt offen.
Welche Lasten darf ich über den Kontakt schalten?
Bis 180 V DC oder AC und bis 0,5 A, die Schaltleistung darf aber in keiner Kombination 10 VA überschreiten.
Was ist der Unterschied zur Baureihe ST?
Beide haben einen Rückmeldekontakt. RM wird über einen offenen Klemmenblock angeschlossen (IP 20), ST über einen 4-poligen Steckanschluss M12 (IP 53 mit gestecktem Kabel).
Kann ich den RM-Magneten an einer normalen Feststellanlage betreiben?
Ja, die Spannungsversorgung ist dieselbe wie bei den anderen DICTATOR-Magneten mit 24 V DC. Den Rückmeldekontakt nutzt man zusätzlich, er muss nicht belegt werden.
