Dictator Ankerplatte AP GD 50 G 16 für Endlagendämpfer EDH M 28 und EDH M 35
29,24 €*
inkl. MwSt
24,57 €
zzgl. MwSt
Lieferzeit 8-10 Werktage
Produktinformationen "Dictator Ankerplatte AP GD 50 G 16 für Endlagendämpfer EDH M 28 und EDH M 35"
Dictator Ankerplatte AP GD 50 G 16 für Endlagendämpfer EDH M 28 und EDH M 35
Die Dictator Ankerplatte AP GD 50 G 16 ist eine verzinkte Ankerplatte mit Gummilager und 54 mm Ankerscheibe, die DICTATOR als Gegenstück für die Magnet-Endlagendämpfer EDH M 28 und EDH M 35 vorsieht.
- Gegenstück für Endlagendämpfer EDH M 28 und EDH M 35
- Ankerscheibe Ø 54 mm, Bauhöhe 16 mm
- Grundplatte 55 x 55 mm mit 4 Bohrungen Ø 4,5 mm
- Gummilager gleicht bis 10° Winkel aus
- Grundplatte und Ankerscheibe verzinkt
Beschreibung
Haftfläche für den Magneten an der Kolbenstange
Die Endlagendämpfer EDH M 28 und EDH M 35 ziehen ihre Kolbenstange nicht über eine Feder, sondern über einen Permanentmagneten wieder aus. Dafür braucht der Magnet an der Tür eine plane Eisenfläche oder eine separate Ankerplatte. DICTATOR nennt als Gegenstück die Ankerplatte 040025.
Die Ankerplatte AP GD 50 G 16 gehört zur DICTATOR Baureihe G. Sie besteht aus einer verzinkten Grundplatte, einem elastischen Verbindungsstück und einer verzinkten Ankerscheibe. Das elastische Verbindungsstück gleicht einen Winkel von bis zu 10° aus. Die Ankerscheibe muss plan auf der Fläche des Magneten aufliegen.
Mit 54 mm ist die Ankerscheibe größer als der Magnet des EDH M 28 (Ø 32 mm) und des EDH M 35 (Ø 40 mm).
Technische Daten

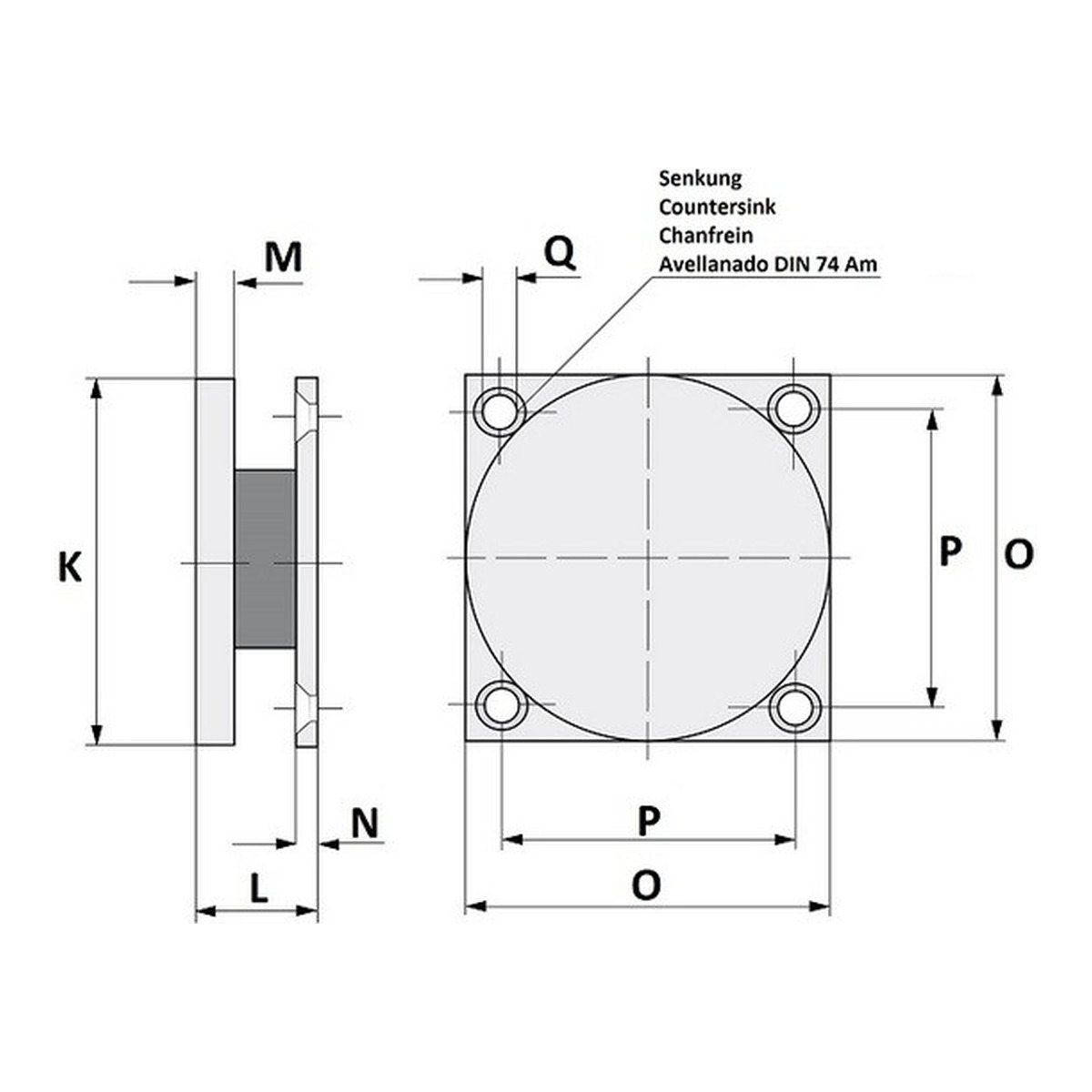

Ankerplatte AP GD 50 G 16, Bestell-Nr. 040025
| Baureihe | DICTATOR Ankerplatten Baureihe G (mit Gummilager) |
| Ø Ankerscheibe | 54 mm |
| Dicke Ankerscheibe | 7 mm |
| Bauhöhe | 16 mm |
| Grundplatte | 55 x 55 mm, 3 mm stark |
| Befestigung | 4 Bohrungen Ø 4,5 mm mit Senkung nach DIN 74, Lochabstand 44 mm |
| Ausgleichswinkel | bis 10° |
| Oberfläche | verzinkt |
| Passend für | Endlagendämpfer EDH M 28 (Magnet Ø 32 mm) und EDH M 35 (Magnet Ø 40 mm) |
Anwendung
Magnet-Endlagendämpfer an Schiebetüren und Toren
Anwendungsbereich: Türen und Tore, an denen ein DICTATOR Endlagendämpfer EDH M 28 oder EDH M 35 eingesetzt wird und keine plane Eisenfläche als Haftfläche vorhanden ist, zum Beispiel bei Aluminium-, Holz- oder Kunststoffflächen. Die Ankerplatte wird gegenüber dem Magneten an der Tür verschraubt.
Häufige Fragen
Wofür brauche ich die Ankerplatte 040025?
Die Endlagendämpfer EDH M 28 und EDH M 35 haben keine Rückstellfeder, sondern einen Magneten an der Kolbenstange. Als Gegenstück braucht die Tür eine plane Eisenfläche oder eine separate Ankerplatte. DICTATOR nennt dafür die Ankerplatte 040025.
Wie groß ist die Ankerplatte?
Die Ankerscheibe hat 54 mm Durchmesser und ist 7 mm dick. Die Grundplatte misst 55 x 55 mm bei 3 mm Stärke, die Bauhöhe beträgt 16 mm.
Wie wird die Ankerplatte befestigt?
Über vier Bohrungen mit 4,5 mm Durchmesser und Senkung nach DIN 74 in der Grundplatte. Der Lochabstand beträgt 44 mm.
Was bringt das Gummilager?
Das elastische Verbindungsstück zwischen Grundplatte und Ankerscheibe gleicht einen Winkel von bis zu 10° aus. So liegt die Ankerscheibe auch dann plan am Magneten an, wenn die Flächen nicht ganz parallel sind.
