Dictator Haftmagnet EM GD 60 R 26 I mit Kabelverschraubung, 700 N
134,97 €*
inkl. MwSt
113,42 €
zzgl. MwSt
Lieferzeit 6-8 Werktage
Produktinformationen "Dictator Haftmagnet EM GD 60 R 26 I mit Kabelverschraubung, 700 N"
Dictator Haftmagnet Baureihe RI mit Kabelverschraubung
Die Dictator Haftmagnete der Baureihe RI sind Elektro-Haftmagnete, deren Leitung durch eine wassergeschützte Kunststoff-Kabelverschraubung (PG 9 oder PG 11) eingeführt wird; DICTATOR bezeichnet sie als Haftmagnete mit IP65-Anschluss.
- Anschluss über wassergeschützte Kabelverschraubung
- EM GD 50 und 60 für 24 V DC und 24 V AC
- Haftkraft 600, 700, 1000 oder 1450 N
- Ausführung mit UV-beständiger Vergussmasse für Sonnenlicht
- Alle Ausführungen mit LE 07016 nach EN 1155 geprüft
Beschreibung
Für Einbausituationen mit Feuchtigkeit und Sonne
Die RI-Magnete bauen auf der Baureihe R auf, die Leitung wird aber nicht offen an die Klemme geführt, sondern durch eine Kabelverschraubung aus Kunststoff. EM GD 50 und EM GD 60 haben eine PG-9-Verschraubung, der EM GD 70 eine PG-11-Verschraubung.
Die Typen mit 50 und 60 mm Durchmesser können an 24 V Gleichspannung oder 24 V Wechselspannung betrieben werden. Ist der Magnet direkter Sonneneinstrahlung ausgesetzt, empfiehlt DICTATOR die Ausführung mit UV-beständiger Vergussmasse (Bestell-Nr. 041014); diese Vergussmasse ist grau und silikonhaltig.
Alle fünf Ausführungen im Shop tragen die Kennzeichnung LE 07016 und sind damit laut DICTATOR nach EN 1155 geprüft. Serienmäßig mit Funkenlöschdiode; der eingebaute Verpolschutz verhindert, dass die Diode bei einem Anschlussfehler zerstört wird.
Technische Daten
Daten der Baureihe RI
| Betriebsspannung | 24 V DC ±10 %, EM GD 50 und 60 auch 24 V AC |
| Einschaltdauer | 100 % |
| Remanenz | 0 N |
| Temperaturbereich | -20 °C bis +60 °C |
| Oberfläche | Stahl verzinkt |
| Kabelverschraubung | PG 9 (EM GD 50, 60), PG 11 (EM GD 70) |
Ausführungen
| Typ (Bestell-Nr.) | Haftkraft | Spannung / Verschraubung | Stromaufnahme |
| EM GD 50 R 26 I (040107) | 600 N | 24 V DC/AC, PG 9 | 67 mA (1,6 W) |
| EM GD 60 R 26 I (040131) | 700 N | 24 V DC/AC, PG 9 | 67 mA (1,6 W) |
| EM GD 60 R 26 IS (040132) | 1000 N | 24 V DC/AC, PG 9 | 79 mA (1,9 W) |
| EM GD 60 R 26 IS (041014), UV-beständig | 1000 N | 24 V DC/AC, PG 9 | 79 mA (1,9 W) |
| EM GD 70 R 39 I (040108) | 1450 N | 24 V DC, PG 11 | 71 mA (2,6 W) |

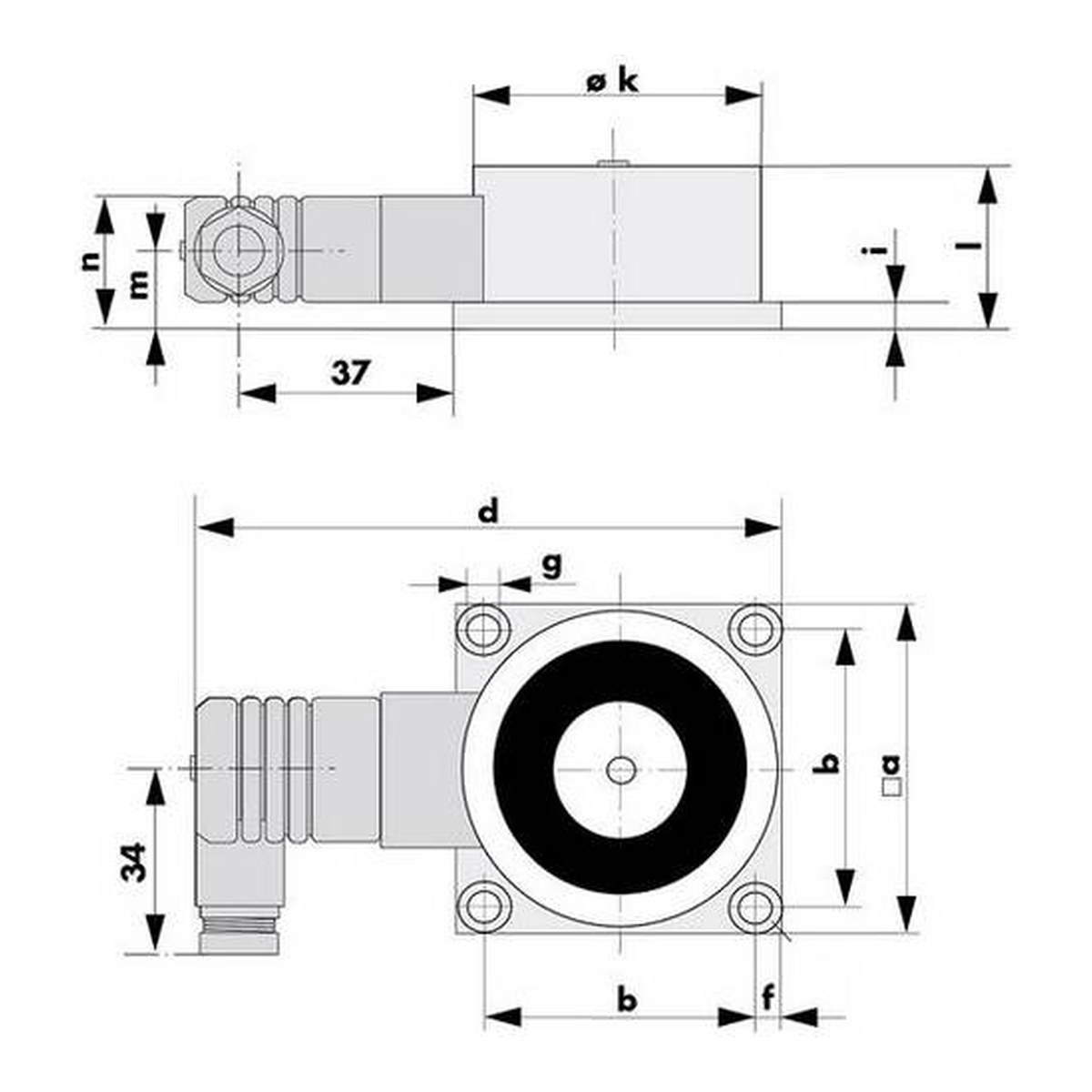

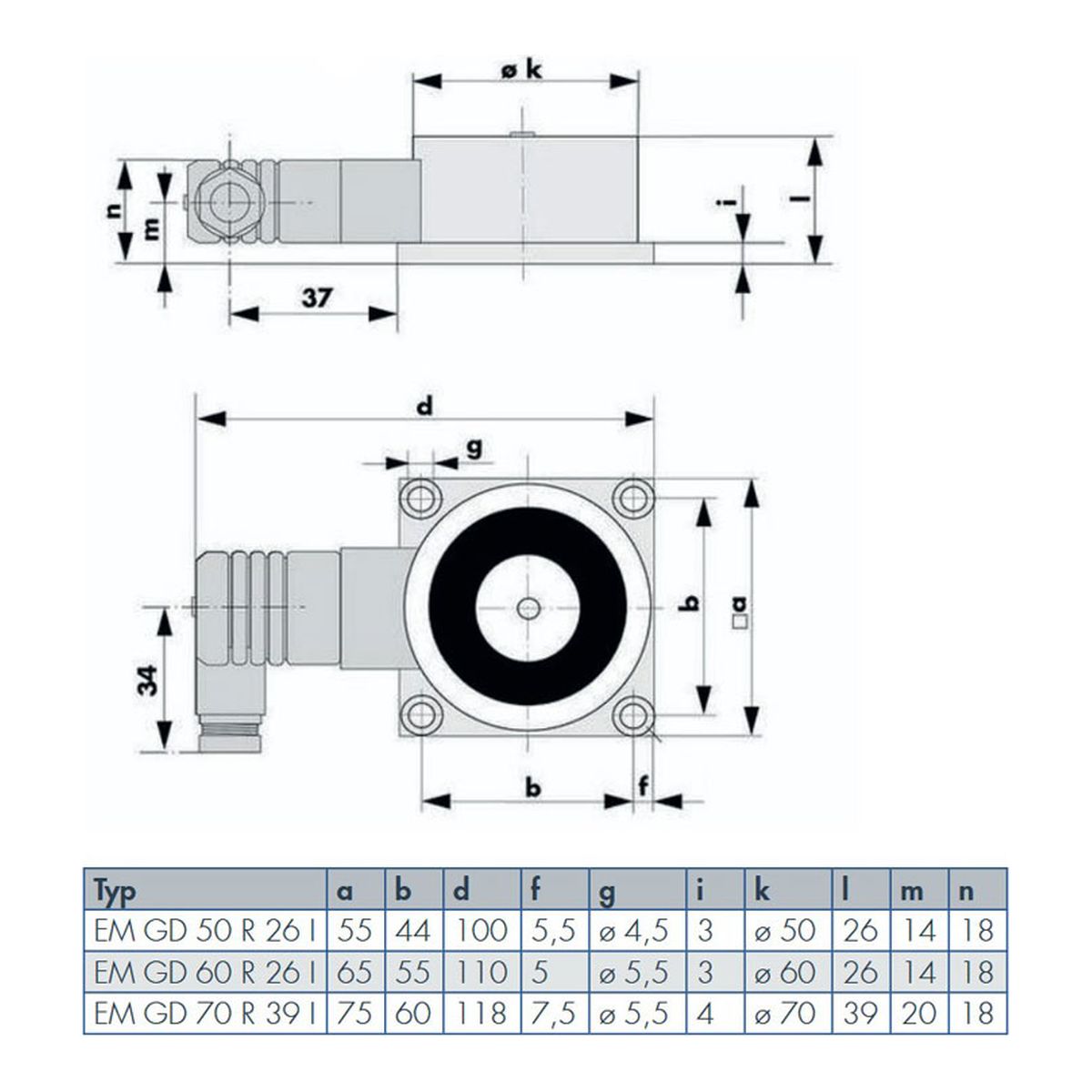

Abmessungen
| Typ | Ø x Höhe Magnet | Grundplatte / Lochabstand | Länge mit Verschraubung |
| EM GD 50 R 26 I | 50 x 26 mm | 55 mm / 44 mm | 100 mm |
| EM GD 60 R 26 I | 60 x 26 mm | 65 mm / 55 mm | 110 mm |
| EM GD 70 R 39 I | 70 x 39 mm | 75 mm / 60 mm | 118 mm |
Anwendung
Tiefgaragen, Lagerhallen, Außenwände
Die Baureihe RI ist die Wahl, wenn der offene Klemmenanschluss der Baureihen F oder R nicht reicht, etwa an Toren und Türen mit Spritzwasser, Staub oder Kondensat. Für Wechselspannungsanlagen mit 24 V AC kommen die Typen EM GD 50 und 60 in Frage.
Für explosionsgefährdete Bereiche der Zonen 2 und 22 gibt es auf Basis des EM GD 70 R 39 I eine eigene Ex-Ausführung mit Potenzialausgleichsklemme.
Häufige Fragen
Wann brauche ich die UV-beständige Ausführung 041014?
Wenn der Magnet direkter Sonneneinstrahlung ausgesetzt ist. DICTATOR liefert ihn dann mit einer grauen, silikonhaltigen Vergussmasse, die gegen UV-Licht beständig ist.
Kann ich die RI-Magnete an 24 V Wechselspannung betreiben?
Die Typen EM GD 50 R 26 I, EM GD 60 R 26 I und EM GD 60 R 26 IS ja. Der EM GD 70 R 39 I im Shop ist für 24 V DC ausgelegt.
Welche Kabelverschraubung haben die Magnete?
EM GD 50 und EM GD 60 haben eine PG-9-Verschraubung, der EM GD 70 eine PG-11-Verschraubung.
Ist die Baureihe RI für Ex-Bereiche zugelassen?
Nein. Für die Zonen 2 und 22 gibt es den EM GD 70 R 39 I Ex mit Potenzialausgleichsklemme, größerer Grundplatte und ATEX-Kennzeichnung.
