Dictator Haftmagnet EM GD 60 S 325 mit Abstandsrohr 325 mm, 700 N
198,28 €*
inkl. MwSt
166,62 €
zzgl. MwSt
Lieferzeit 6-8 Werktage
Produktinformationen "Dictator Haftmagnet EM GD 60 S 325 mit Abstandsrohr 325 mm, 700 N"
Dictator Haftmagnet Baureihe S mit Schwenkkopf und Abstandsrohr
Die Dictator Haftmagnete der Baureihe S sind Elektro-Haftmagnete mit drehbarem Magnetkopf auf einem Abstandsrohr von 175, 325 oder 475 mm Länge, die am Boden, an der Wand oder an der Decke montiert werden.
- Magnetkopf drehbar, ohne die Anschlüsse zu ändern
- Abstandsrohr 175, 325 oder 475 mm, kürzbar
- Boden-, Wand- oder Deckenmontage
- Haftkraft 700 N, mit 175 mm auch 1000 N
- Grundplatte und Rohr weiß (RAL 9010), IP 40
Beschreibung
Wenn die Tür nicht bis an die Wand aufgeht
Bleibt zwischen geöffneter Tür und Wand, Boden oder Decke ein Abstand, überbrückt das Abstandsrohr der Baureihe S diese Distanz. Es gibt drei Längen; das Rohr lässt sich bei Bedarf auch nachträglich auf das passende Maß kürzen.
Der Magnetkopf ist drehbar. Er wird in die Stellung gebracht, in der die Ankerplatte plan aufliegt, ohne dass die elektrischen Anschlüsse geändert werden müssen. Grundplatte und Abstandsrohr sind reinweiß beschichtet (RAL 9010), der Magnet selbst ist verzinkter Stahl, die übrigen Teile bestehen aus staubgrauem Kunststoff (RAL 7037).
Bis auf eine Variante ohne Taste, die DICTATOR für die 175-mm-Länge zusätzlich anbietet, haben die S-Magnete eine Unterbrechertaste, mit der die Tür vor Ort freigegeben wird. Alle vier Ausführungen im Shop tragen die Kennzeichnung LE 07016. Serienmäßig mit Funkenlöschdiode; der eingebaute Verpolschutz verhindert, dass die Diode bei einem Anschlussfehler zerstört wird.
Technische Daten
Daten der Baureihe S
| Betriebsspannung | 24 V DC ±10 % |
| Schutzart | IP 40 |
| Einschaltdauer | 100 % |
| Remanenz | 0 N |
| Temperaturbereich | -20 °C bis +60 °C |
| Oberfläche | Magnet verzinkt, Grundplatte und Rohr pulverbeschichtet RAL 9010 |
| Kunststoffteile | staubgrau RAL 7037 |
Ausführungen

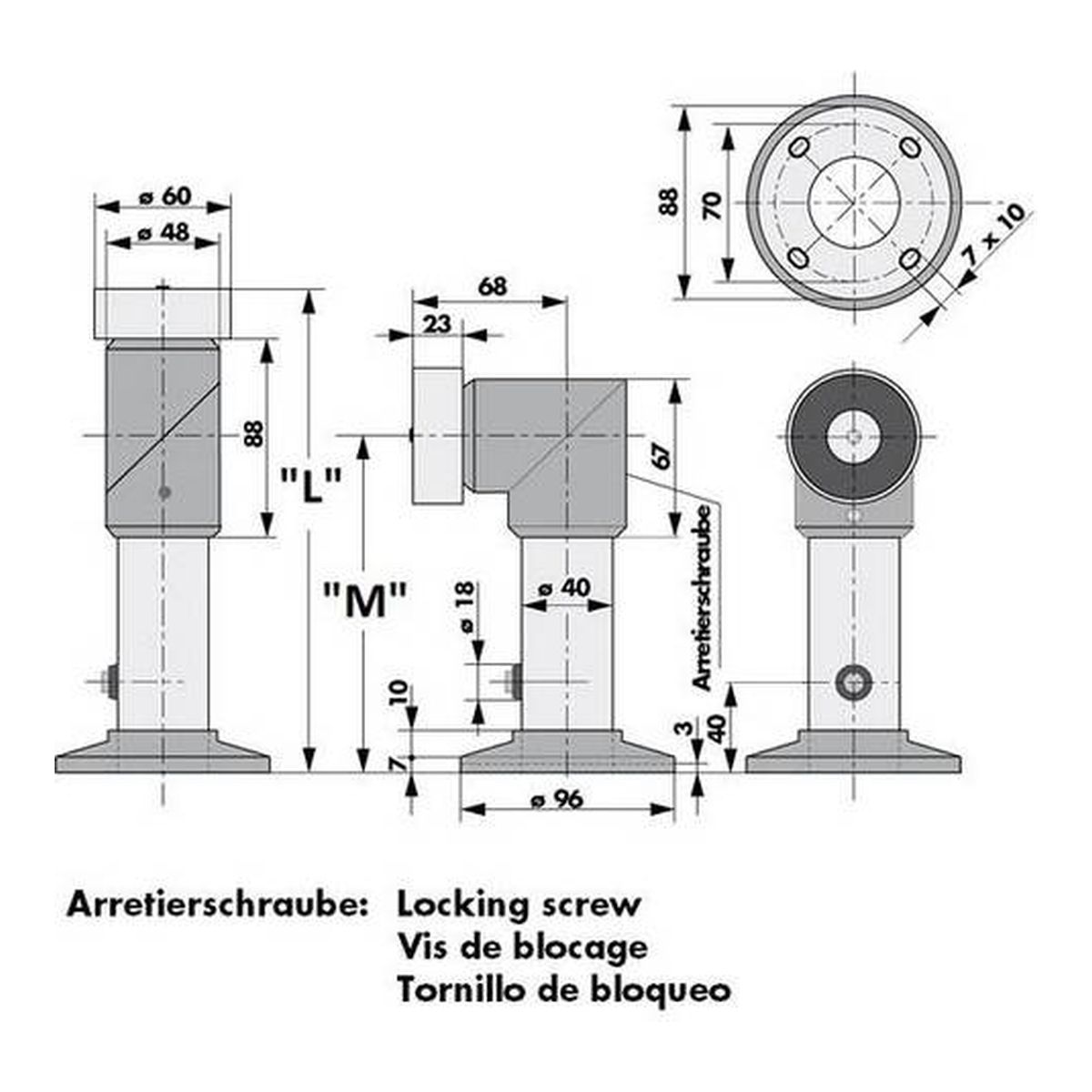

| Typ (Bestell-Nr.) | Rohrlänge L / Höhe M | Haftkraft | Stromaufnahme |
| EM GD 60 S 175 (040111) | 175 mm / 107 mm | 700 N | 67 mA (1,6 W) |
| EM GD 60 S 175 S (040164) | 175 mm / 107 mm | 1000 N | 79 mA (1,9 W) |
| EM GD 60 S 325 (040112) | 325 mm / 257 mm | 700 N | 67 mA (1,6 W) |
| EM GD 60 S 475 (040113) | 475 mm / 407 mm | 700 N | 67 mA (1,6 W) |
Anwendung
Bodenmontage, Wandabstand, Deckenmontage
Typische Fälle sind Türen, die gegen einen Heizkörper, eine Fensterbank oder eine Vorwandinstallation öffnen, und Türen, deren Offenstellung am Boden gehalten werden soll. Die Länge wählt man nach dem Abstand zwischen Befestigungsfläche und Türblatt in Offenstellung; das Rohr kann gekürzt, aber nicht verlängert werden.
Häufige Fragen
Welche Rohrlänge brauche ich?
Die Länge, die den Abstand zwischen Wand, Boden oder Decke und der offenen Tür abdeckt. Lieferbar sind 175, 325 und 475 mm; zu lange Rohre lassen sich nachträglich kürzen.
Kann ich den Magneten an der Decke montieren?
Ja, die Baureihe S ist für Boden-, Wand- und Deckenmontage vorgesehen. Der drehbare Kopf richtet den Magneten zur Ankerplatte aus.
Gibt es die Baureihe S mit mehr Haftkraft?
Ja, der EM GD 60 S 175 S hat 1000 N statt 700 N, allerdings nur mit 175 mm Abstandsrohr.
Wofür ist die Taste am Magneten?
Mit der Unterbrechertaste wird die Spannung am Magneten unterbrochen, die Tür löst sich und schließt.
