Dictator Rechteck-Haftmagnet EM FH 100 x 24 x 27
248,09 €*
inkl. MwSt
208,48 €
zzgl. MwSt
Lieferzeit 6-8 Werktage
Produktinformationen "Dictator Rechteck-Haftmagnet EM FH 100 x 24 x 27"
Dictator Rechteck-Haftmagnet EM FH 100 x 24 x 27
Der Dictator EM FH 100 x 24 x 27 ist ein schmaler rechteckiger Elektro-Haftmagnet mit 400 N Haftkraft bei nur 24 mm Breite, der Magnet und Anschlussklemme auf einer gemeinsamen Grundplatte trägt.
- Nur 24 mm breit, 100 mm lang
- Haftkraft 400 N wie ein Rundmagnet ab Ø 40 mm
- Magnet und Klemme auf einer Grundplatte
- 24 V DC, 88 mA (2,1 W)
- Eigene Ankerplatte AP FH 70 x 30 x 5
Beschreibung
Haftkraft für schmale Profile
Wo ein runder Haftmagnet mit vergleichbarer Haftkraft wegen seines Durchmessers keinen Platz findet, bringt DICTATOR den EM FH unter. Mit 24 mm Breite passt er in Fensterrahmen und schmale Profile und erreicht trotzdem 400 N. Das entspricht laut DICTATOR einem Rundmagneten mit mindestens 40 mm Durchmesser.
Magnet und Anschlussklemme sitzen auf einer gemeinsamen verzinkten Grundplatte, was die Montage vereinfacht. Der Temperaturbereich endet bei +40 °C, die Remanenz liegt bei 4 N. Serienmäßig mit Funkenlöschdiode; der eingebaute Verpolschutz verhindert, dass die Diode bei einem Anschlussfehler zerstört wird.
Technische Daten

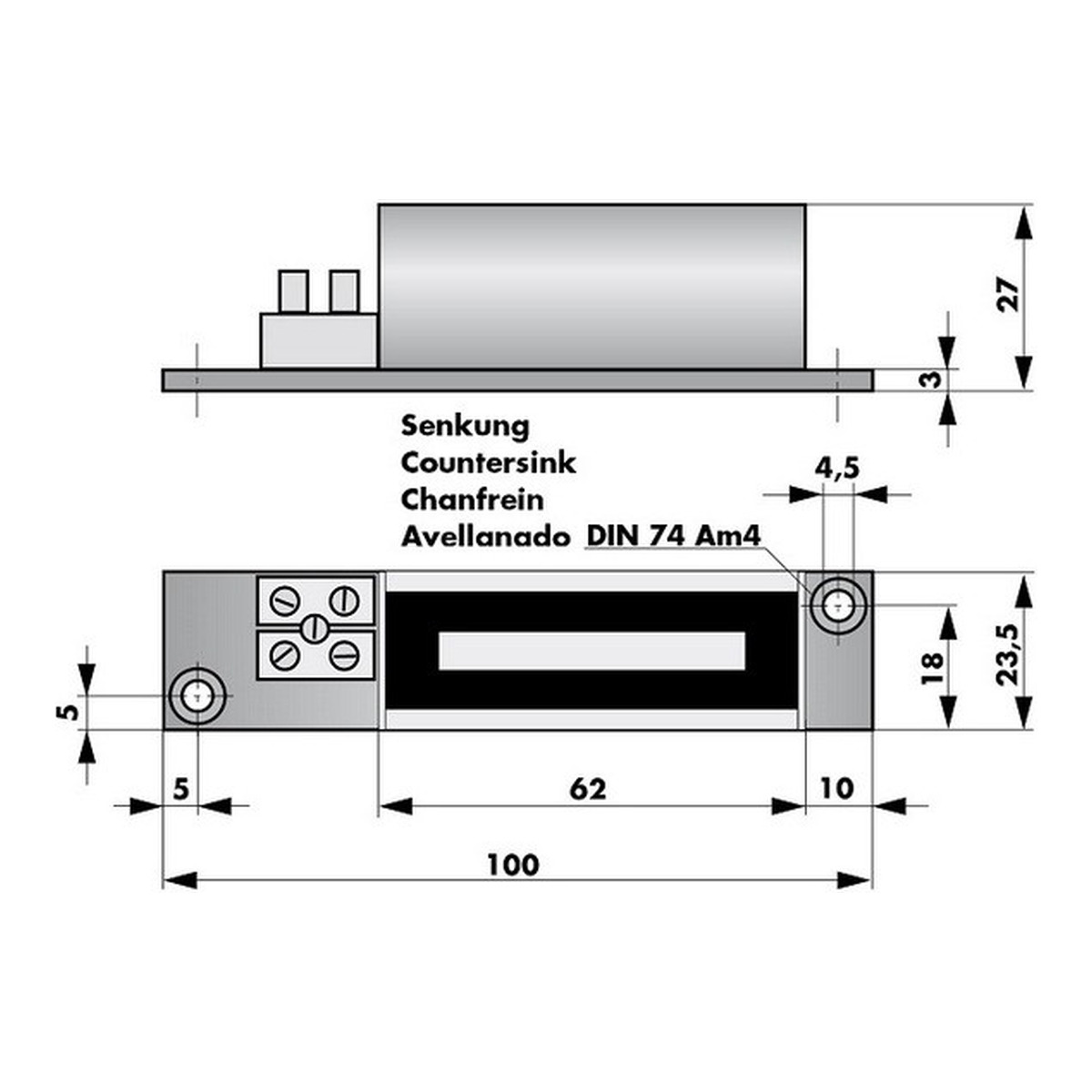

EM FH 100 x 24 x 27, Bestell-Nr. 040273
| Haftkraft | 400 N |
| Abmessungen | 100 x 24 x 27 mm |
| Betriebsspannung | 24 V DC ±10 % |
| Stromaufnahme | 88 mA (2,1 W) |
| Schutzart | IP 20 |
| Einschaltdauer | 100 % |
| Remanenz | 4 N |
| Temperaturbereich | -20 °C bis +40 °C |
| Oberfläche | Magnet und Grundplatte verzinkt |
| Befestigung | Senkung nach DIN 74 Am4 |
| Gegenstück | Ankerplatte AP FH 70 x 30 x 5 (040291) |
Anwendung
RWA-Anlagen, Fenster, enge Einbauräume

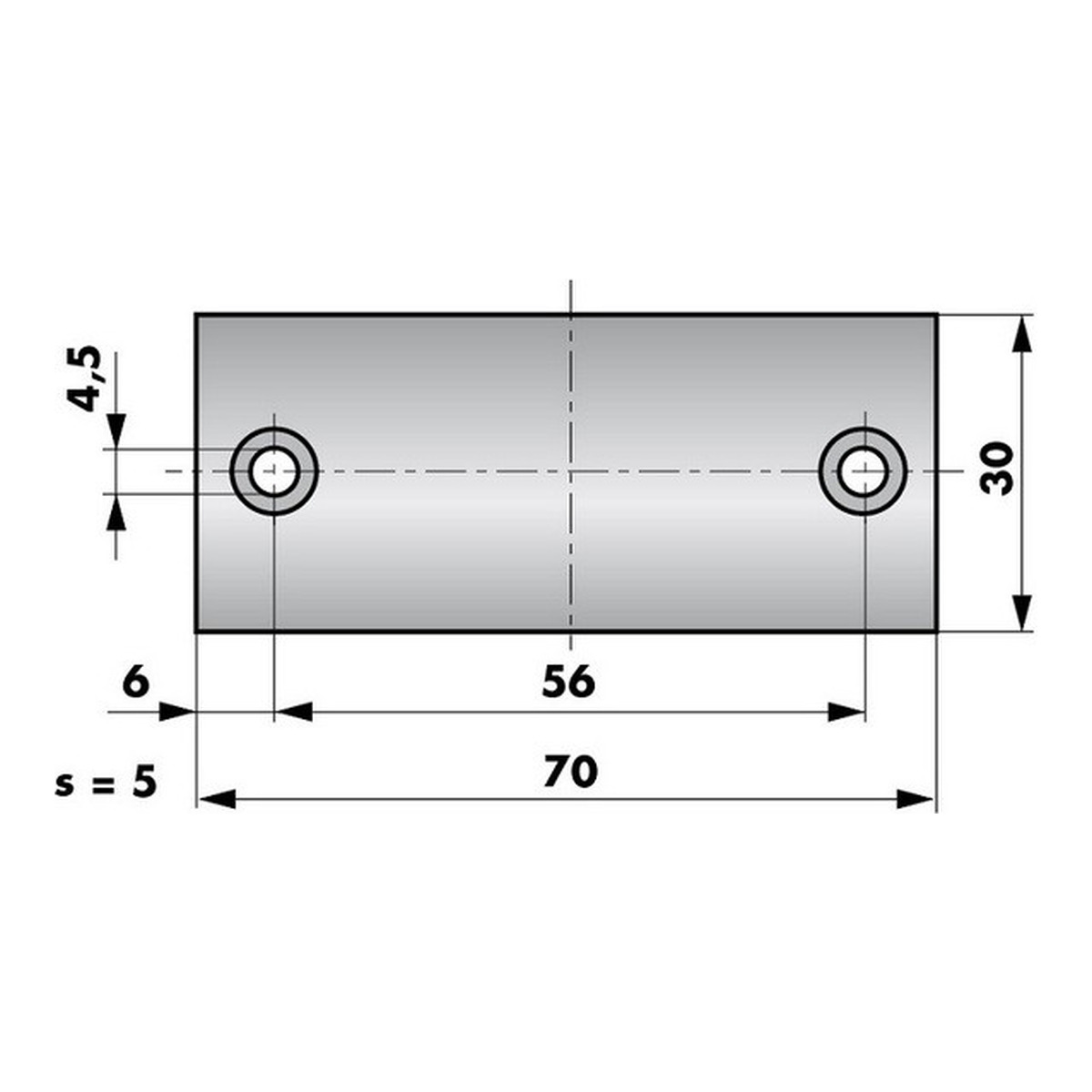

DICTATOR nennt als Beispiele Rauch- und Wärmeabzugsanlagen und den Einbau im Fensterrahmen. Als Gegenstück ist die rechteckige Ankerplatte AP FH 70 x 30 x 5 vorgesehen, die auf die Form des Magneten abgestimmt ist.
Eine Kennzeichnung LE 07016 oder eine Prüfung nach EN 1155 nennt DICTATOR für den EM FH nicht.
Häufige Fragen
Welche Ankerplatte gehört zum EM FH?
Die rechteckige Ankerplatte AP FH 70 x 30 x 5, Bestell-Nr. 040291.
Wie stark ist der Rechteckmagnet?
400 N, laut DICTATOR so viel wie ein runder Haftmagnet mit mindestens 40 mm Durchmesser.
Wo wird der EM FH eingesetzt?
Bei sehr beengtem Platz, etwa an RWA-Anlagen oder im Fensterrahmen.
Bis zu welcher Temperatur arbeitet der Magnet?
DICTATOR gibt -20 °C bis +40 °C an.
