Dictator Haftmagnet EM GD 50 Q 23 ohne Grundplatte
123,33 €*
inkl. MwSt
103,64 €
zzgl. MwSt
Lieferzeit 6-8 Werktage
Produktinformationen "Dictator Haftmagnet EM GD 50 Q 23 ohne Grundplatte"

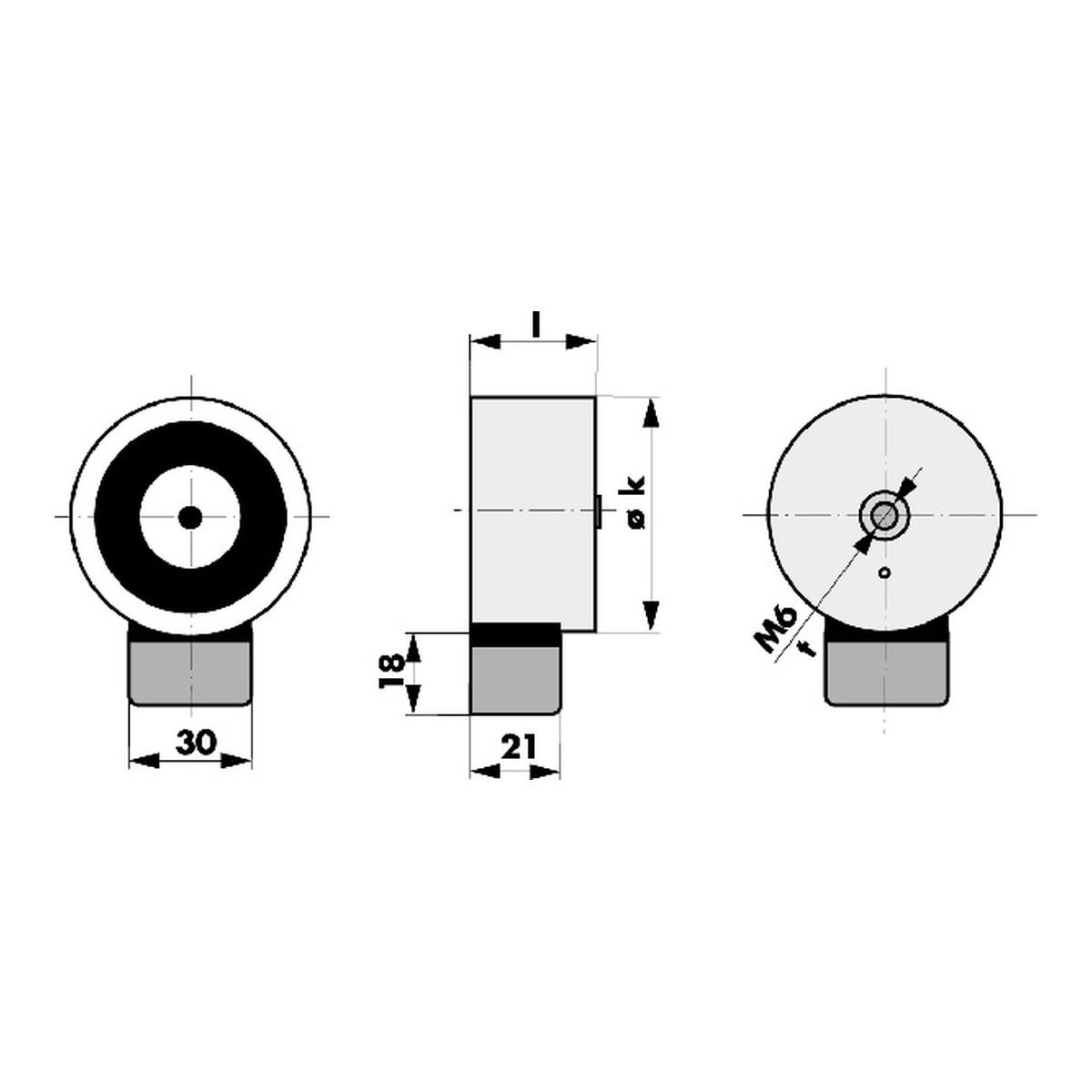

Dictator Haftmagnet EM GD 50 Q 23 ohne Grundplatte
Der Dictator EM GD 50 Q 23 ist ein Elektro-Haftmagnet ohne Befestigungsplatte mit 50 mm Durchmesser und 600 N Haftkraft, der über eine Gewindebohrung auf der Rückseite des Magnetkörpers befestigt wird.
- Ohne Befestigungsplatte, sehr kompakt
- Befestigung über Gewindebohrung auf der Rückseite
- Ø 50 mm, Höhe 23 mm
- Haftkraft 600 N, 24 V DC, IP 20
- Seitliche Anschlussklemme
Beschreibung
Der Magnet für eigene Halterungen
Dem EM GD 50 Q 23 fehlt die übliche Grundplatte. Er wird mit einer Schraube über die Gewindebohrung in seiner Rückseite befestigt, etwa an einer Konsole, einem Profil oder einer eigenen Halterung. So bleibt er kleiner als ein Magnet mit Platte.
Angeschlossen wird über eine seitliche Klemme. Der Magnetkörper ist aus verzinktem Stahl. Der Magnet trägt die Kennzeichnung LE 07016 und ist laut DICTATOR nach EN 1155 geprüft. Serienmäßig mit Funkenlöschdiode; der eingebaute Verpolschutz verhindert, dass die Diode bei einem Anschlussfehler zerstört wird.
Technische Daten
EM GD 50 Q 23, Bestell-Nr. 040020
| Haftkraft | 600 N |
| Durchmesser | 50 mm |
| Höhe | 23 mm |
| Befestigung | Gewindebohrung auf der Rückseite |
| Betriebsspannung | 24 V DC ±10 % |
| Stromaufnahme | 67 mA (1,6 W) |
| Schutzart | IP 20 |
| Einschaltdauer | 100 % |
| Remanenz | 0 N |
| Temperaturbereich | -20 °C bis +60 °C |
| Oberfläche | Stahl verzinkt |
Anwendung
Einbau in Konstruktionen
Für Fälle, in denen der Magnet in eine vorhandene Konstruktion integriert wird, etwa in Tor- und Türsysteme oder Sonderhalterungen von Metallbauern, und eine Grundplatte stört.
Häufige Fragen
Wie wird der EM GD 50 Q 23 befestigt?
Über eine Gewindebohrung auf der Rückseite des Magnetkörpers; eine Befestigungsplatte hat er nicht.
Wie groß ist der Magnet?
50 mm Durchmesser bei 23 mm Höhe.
Welche Ankerplatte passt?
Eine Ankerplatte, deren Scheibe mindestens 50 mm Durchmesser hat, zum Beispiel aus den Baureihen G, W oder T in Größe 50.
Ist der Q-Magnet nach EN 1155 geprüft?
Er trägt die Kennzeichnung LE 07016; laut DICTATOR sind Ausführungen mit dieser Kennzeichnung nach EN 1155 geprüft.
