Dictator Teleskop-Ankerplatte AP GD 50 T 80 mit Federdämpfung
71,77 €*
inkl. MwSt
60,31 €
zzgl. MwSt
Lieferzeit 6-8 Werktage
Produktinformationen "Dictator Teleskop-Ankerplatte AP GD 50 T 80 mit Federdämpfung"
Dictator Teleskop-Ankerplatte Baureihe T mit Federdämpfung
Die Dictator Teleskop-Ankerplatten der Baureihe T dämpfen mit etwa 100 N Federkraft bei 20 mm Hub den Aufschlag einer Tür oder eines Tores auf den Haftmagneten; das Gehäuse besteht aus glasfaserverstärktem Kunststoff.
- Federgedämpfter Teleskopanker, ca. 100 N bei 20 mm Hub
- Empfohlen für schwere, große Tore
- Ankerscheibe flexibel gelagert, gleicht bis 10° aus
- Gehäuse PA 66 glasfaserverstärkt, anthrazit
- Ankerscheibe Ø 54, 64 oder 74 mm
Beschreibung
Damit der Magnet auch bei hartem Aufprall hält
Schwere Tore treffen mit viel Schwung auf den Haftmagneten. Ohne Dämpfung kann die Ankerplatte zurückprallen, bevor der Magnet sie festhält. Die Teleskop-Ankerplatte federt den Aufschlag ab: Die Ankerscheibe sitzt auf einem Teleskop mit etwa 100 N Federkraft bei 20 mm Hub. So bleibt der Magnet laut DICTATOR auch bei starkem Aufprall sicher haften.
Die Ankerscheibe ist zusätzlich flexibel gelagert und gleicht einen Winkel bis 10° aus. Damit der Magnet seine Haftkraft voll ausnutzen kann, muss die Ankerscheibe mindestens den Durchmesser der Polfläche haben und plan auf ihr aufliegen. DICTATOR hat seine Ankerplatten in Verbindung mit den eigenen Haftmagneten geprüft.
Technische Daten
Daten der Baureihe T
| Federkraft | ca. 100 N bei 20 mm Hub |
| Ausgleichswinkel | bis 10° |
| Ankerscheibe | Stahl verzinkt |
| Gehäuse | PA 66 glasfaserverstärkt, anthrazit |

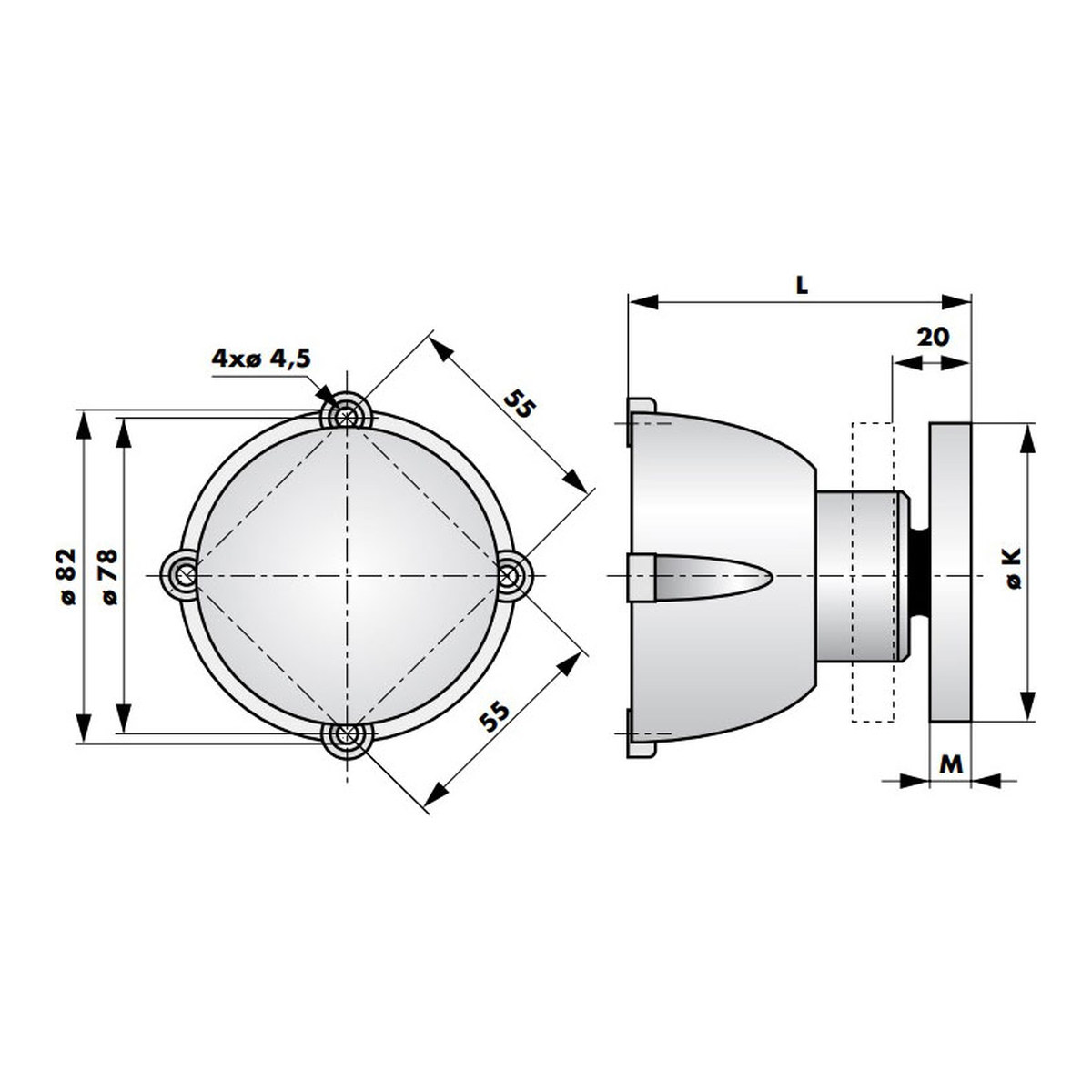

Ausführungen und Maße
| Typ (Bestell-Nr.) | Ø Scheibe | Bauhöhe / Scheibendicke | für Magnet |
| AP GD 50 T 80 (040071) | 54 mm | 80 mm / 7 mm | Ø 50 |
| AP GD 60 T 80 (040028) | 64 mm | 80 mm / 7 mm | Ø 60 |
| AP GD 70 T 84 (040029) | 74 mm | 84 mm / 10 mm | Ø 70 |
Anwendung
Tore und schwere Türflügel
Für Feuerschutztore und große, schwere Türflügel, die mit hoher Geschwindigkeit in die Offenstellung laufen. Bei normalen Drehflügeltüren genügt meist die Baureihe G.
Häufige Fragen
Wann brauche ich eine Teleskop-Ankerplatte?
Bei schweren, großen Toren und Türen, die stark auf den Magneten aufschlagen. Die Feder dämpft den Aufprall, damit der Magnet sicher haftet.
Wie stark ist die Feder?
Etwa 100 N bei 20 mm Hub.
Gleicht die Teleskop-Ankerplatte Winkel aus?
Ja, die Ankerscheibe ist flexibel gelagert und gleicht bis 10° aus.
Welche Größe passt zum Magneten EM GD 70?
Die AP GD 70 T 84 mit 74 mm Ankerscheibe.
