Dictator Schließfolgeregler SR 2000 K, Länge 650 mm
280,02 €*
inkl. MwSt
235,31 €
zzgl. MwSt
Lieferzeit 6-8 Werktage
Produktinformationen "Dictator Schließfolgeregler SR 2000 K, Länge 650 mm"
Dictator Schließfolgeregler SR 2000 für zweiflügelige Brandschutztüren
Der Dictator SR 2000 ist ein Schließfolgeregler für zweiflügelige Brandschutz-Drehtüren, der unauffällig unter der Zarge hinter den Türblättern montiert wird und ohne Anschlagzapfen auf dem Türblatt auskommt; geprüft nach DIN EN 1158.
- Unsichtbar unter der Zarge hinter den Türblättern
- Kein Anschlagzapfen auf dem Türblatt nötig
- Türflügel bis 160 kg, Breite 0,75 bis 1,50 m je Flügel
- Länge 1050 mm (L) oder 650 mm (K)
- Auch mit elektromagnetischer Festhaltung (EL, EK)
Beschreibung
Schließfolge regeln, ohne dass man es sieht
Bei zweiflügeligen Brandschutztüren muss der Standflügel vor dem Gangflügel schließen, sonst bleibt die Tür offen. Der SR 2000 übernimmt das verdeckt: Er sitzt unter der Zarge hinter den Türblättern, ein Teleskoparm hält den Gangflügel zurück, bis der Standflügel geschlossen ist. Anschlagzapfen auf dem Türblatt braucht er nicht.

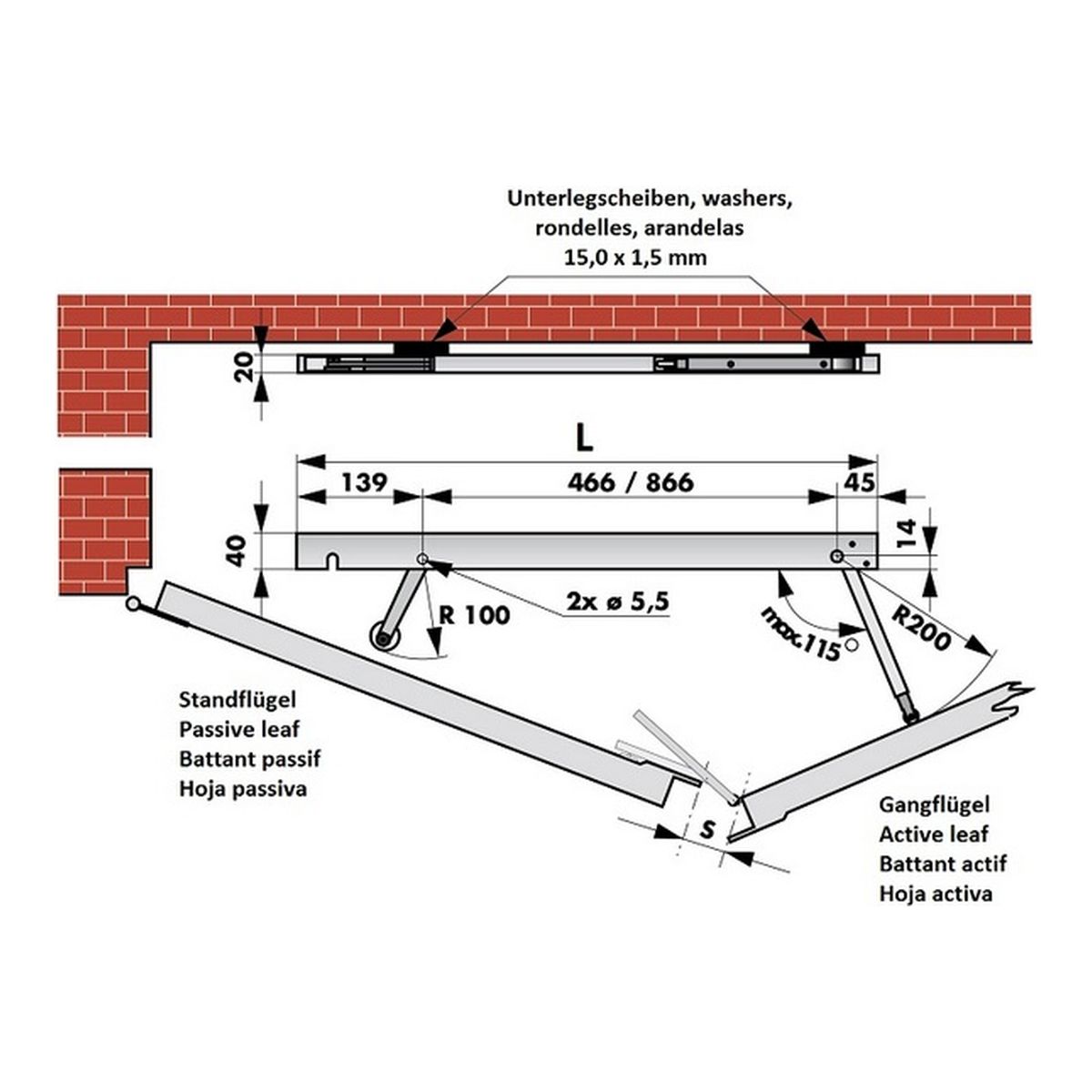

Die lange Ausführung L hat 1050 mm, die kurze Ausführung K 650 mm. Bei Flügelbreiten unter 1000 mm ist laut Montageanleitung die kurze Ausführung zu verwenden, bei 100 mm dicken Türblättern nur bis 900 mm Flügelbreite. Die Mindestflügelbreite liegt bei etwa 750 mm.
Die Ausführungen EL und EK haben zusätzlich eine elektromagnetische Festhaltung. Für die Feststellanlage DICTATOR RM II nennt die Zulassung Z-6.5-1903 dafür einen Magnetkörper EM GD20 A24 mit 1,6 W, der parallel zu den Tür-Haftmagneten versorgt und geschaltet wird.
Technische Daten
Daten SR 2000
| Prüfung | DIN EN 1158, zweiflügelige Brandschutz-Drehtüren (L und K) |
| Türflügelgewicht | max. 160 kg je Flügel |
| Türflügelbreite | 0,75 bis 1,50 m je Flügel |
| Platzbedarf über der Tür | mindestens 20 mm |
| Aufrichtewinkel | max. 115° |
| Oberfläche | Stahl verzinkt |
| Befestigung | 2 Innensechskantschrauben M5 x 30 von unten an der Zarge, max. 4,5 Nm, mit beiliegenden Unterlegscheiben |
Ausführungen
| Ausführung (Bestell-Nr.) | Länge | Elektromagnetische Festhaltung | Kennzeichnung |
| SR 2000 L (500430) | 1050 mm | nein | LE 02005 |
| SR 2000 K (500435) | 650 mm | nein | LE 02004 |
| SR 2000 EL (500431) | 1050 mm | ja | keine Angabe |
| SR 2000 EK (500436) | 650 mm | ja | keine Angabe |
Montagehinweise
Worauf es beim Einbau ankommt
- Der Regler muss genau parallel zur Türebene sitzen, die Vorderkante etwa 1 mm vor den Türblättern.

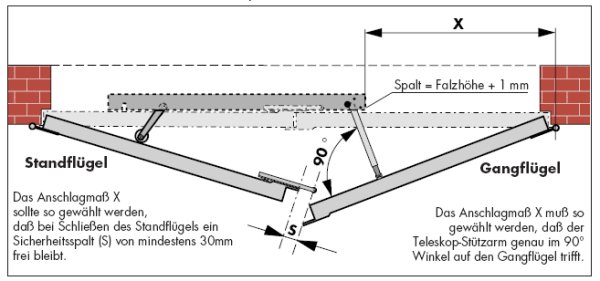

- Der Teleskoparm soll in aufgerichteter Stellung genau im rechten Winkel auf den Gangflügel treffen; eingestellt wird das mit der Schraube am Fuß des Arms.

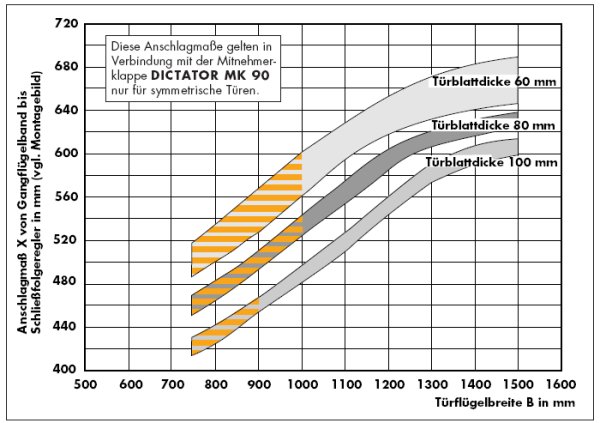

- Das Anschlagmaß X so wählen, dass beim Schließen des Standflügels ein Sicherheitsspalt von mindestens 30 mm bleibt.
- Bei dünnwandigen Türen ein Verstärkungsblech dort anbringen, wo der Teleskoparm auf den Gangflügel trifft.
- Schrauben mit höchstens 4,5 Nm anziehen, sonst kann sich das Gehäuse verziehen. Den Regler nicht lackieren, einputzen oder verändern.
Anwendung
Zweiflügelige Feuer- und Rauchschutztüren
Für Türen mit besonderen optischen Ansprüchen, etwa in Foyers, Verwaltungs- und Hotelbauten, bei denen ein sichtbarer Schließfolgeregler am Türblatt stören würde. Die Ausführungen mit Festhaltung werden eingesetzt, wenn beide Flügel über eine Feststellanlage offen gehalten werden sollen.
Häufige Fragen
Welche Länge brauche ich?
Bei Flügelbreiten unter 1000 mm die kurze Ausführung mit 650 mm, sonst die lange mit 1050 mm. Bei 100 mm dicken Türblättern geht die kurze Ausführung nur bis 900 mm Flügelbreite.
Wie schwer dürfen die Türflügel sein?
Bis 160 kg je Türflügel bei 0,75 bis 1,50 m Flügelbreite.
Wofür ist die elektromagnetische Festhaltung bei EL und EK?
Sie hält den Regler zusammen mit den Tür-Haftmagneten einer Feststellanlage offen. Der Magnetkörper wird parallel zu den Tür-Haftmagneten versorgt und geschaltet.
Wie viel Platz braucht der SR 2000 über der Tür?
Mindestens 20 mm.
