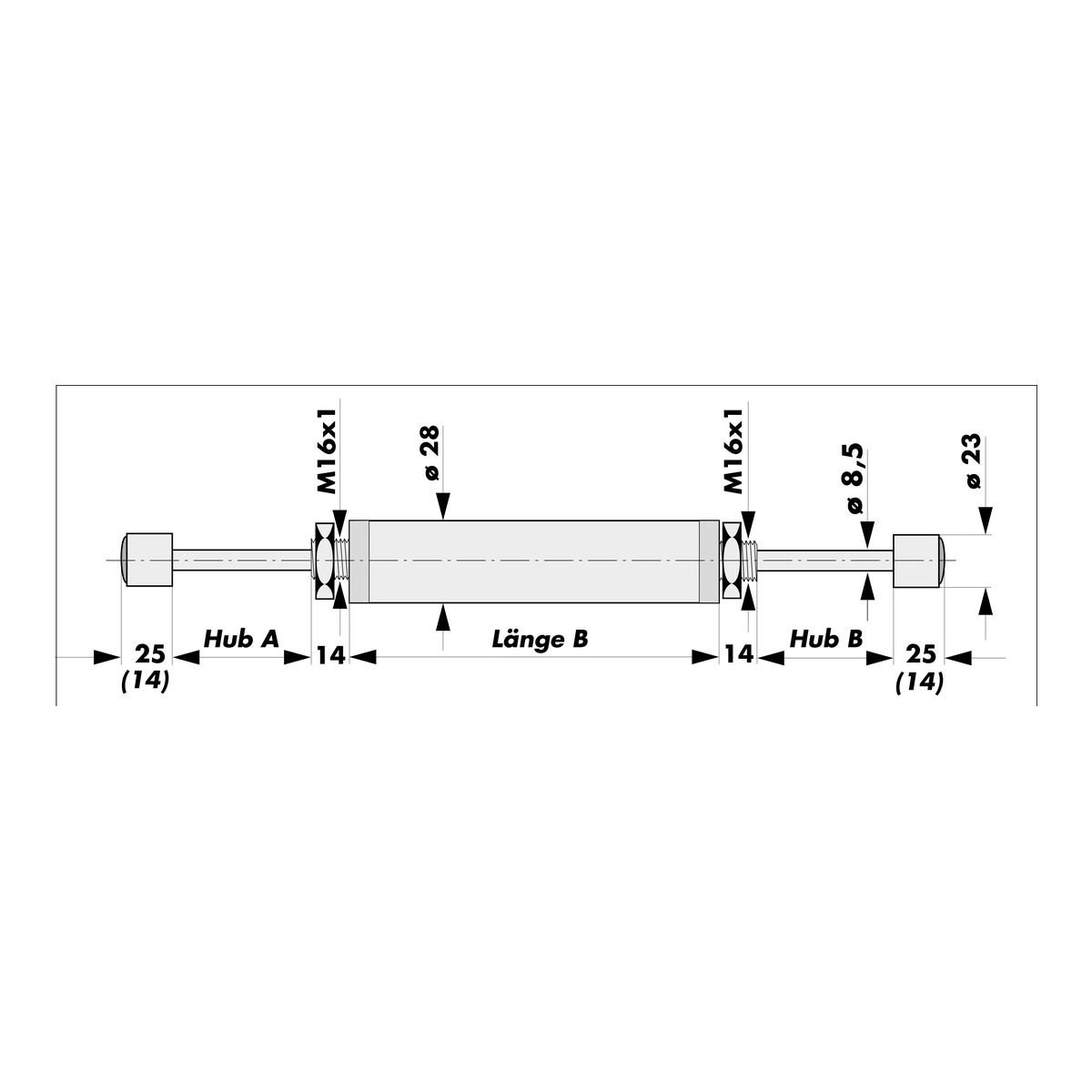

Dictator zweiseitiger Endlagendämpfer ZDH bg 28

Produktinformationen "Dictator zweiseitiger Endlagendämpfer ZDH bg 28"

  • Ausführung 210110
  • Hub 50/50 mm, Nadelregulierung
  • Aufprallmasse max. 560 kg, Dämpfkraft max. 4300 N
  • Energie pro Hub max. 120 Nm, Länge B 137 mm
  • Gewinde M16x1 vorne und hinten am Zylinder

Dictator zweiseitiger Endlagendämpfer ZDH bg 28, Hub 50/50 mm mit Nadelregulierung

Die Ausführung 210110 hat den kürzesten Hub der Reihe, 50/50 mm, und als einzige eine Nadelregulierung. Auf sie bezieht sich auch das Rechenbeispiel des Herstellers: 300 kg mit 0,4 m/s ergeben bei 50 mm Hub 1.200 N und liegen damit unter den Grenzwerten von 4.300 N, 120 Nm und 560 kg.

Wo mehr Hub Platz findet, kommen 203195 mit 55/55 mm, 212003 mit 70/70 mm oder 203162 mit 120/120 mm in Frage.

Beschreibung

Zweiseitig ohne Rückstellfeder

Beim ZDH bg 28 wird jede Kolbenstange nur dann ausgeschoben, wenn die gegenüberliegende einfährt. Eine Rückstellfeder gibt es nicht. Der Dämpfer wird direkt auf dem bewegten Gegenstand befestigt und bremst ihn mit nur einem Dämpfer in beiden Endlagen ab.

Laut DICTATOR wird der ZDH bg 28 vor allem bei leicht laufenden Türen, Schlitten oder freien Pendeln eingesetzt. Da keine Rückstellkräfte auftreten, kann nichts die abgedämpfte Masse aus der Endlage zurückschieben.

Die Dämpfung ist konstant. Die Ausführung 203195 hat abweichend einen 35 mm Zylinder, eine 12 mm Kolbenstange und einseitig ein Gewinde M24x1. Die Ausführung 203162 hat eine Entlastungsnut.

Technische Daten

Baureihe ZDH bg 28

Bauartzweiseitiger Endlagendämpfer (ZDH), hydraulisch
Rückstellungkeine Feder, Kolbenstangen schieben sich gegenseitig aus (bg)
Ø Kolbenstange / Ø Zylinder8,5 mm / 28 mm, bei 203195 12 mm / 35 mm
Hublänge50/50 bis 120/120 mm
Aufprallmassemax. 560 kg
Energie pro Hubmax. 130 Nm
Aufprallgeschwindigkeit0,1 bis 2,0 m/s
Dämpfungsverhaltenkonstant
RegulierungNadel- oder Zahnregulierung je Ausführung
KolbenstangenanschlüsseGummipuffer
BefestigungGewinde M16x1 vorne und hinten am Zylinder, bei 203195 einseitig M24x1
Oberflächeverzinkt, Kolbenstange hart verchromt
Hübe pro Minutemax. 10
Temperaturbereich0 bis 60 °C
KorrekturfaktorfK = 2,5

Ausführungen und Bestellnummern

Grenzwerte je Ausführung

Bestell-Nr.Hub A/BRegulierungAufprallmasse max.Dämpfkraft max.Energie/Hub max.Länge B
21011050/50 mmNadelregulierung560 kg4300 N120 Nm137 mm
20319555/55 mmZahnregulierung560 kg5000 N120 Nm132 mm
21200370/70 mmk. A.k. A.k. A.k. A.k. A.
203162120/120 mmZahnregulierung500 kg1700 N130 Nm208 mm

Für 212003 (Hub 70/70 mm) nennt der Hersteller in seinem Katalog keine Grenzwerte. Bitte vor der Bestellung mit uns abstimmen.

Auswahl und Berechnung

So finden Sie den passenden ZDH bg 28

Wählen Sie den Hub so lang, wie es die Einbausituation zulässt. Ein langer Hub hält die Dämpfkraft niedrig.

Für eine horizontal bewegte Last ohne Antrieb gilt nach DICTATOR: Energie pro Hub E = m × v² / 2 (m = Aufprallmasse in kg, v = Aufprallgeschwindigkeit in m/s). Die nötige Dämpfkraft ergibt sich aus E × Korrekturfaktor × 1000 / Hub in mm. Der Korrekturfaktor der Baureihe ZDH bg 28 ist fK = 2,5.

Rechenbeispiel: 300 kg mit 0,4 m/s ergeben E = 24 Nm. Bei 50 mm Hub folgt eine Dämpfkraft von 1.200 N. Das liegt unter den Grenzwerten dieser Ausführung (4.300 N Dämpfkraft, 120 Nm Energie pro Hub, 560 kg Aufprallmasse).

Prüfen Sie in der Tabelle der Ausführungen, dass Aufprallmasse, Dämpfkraft und Energie pro Hub innerhalb der Grenzwerte liegen. Bei Antrieb, schräger Ebene oder Drehbewegung gelten andere Formeln.

Anwendung

Leicht laufende Türen, Schlitten und Pendel

Anwendungsbereich: überall dort, wo eine Rückstellfeder die abgebremste Masse wieder aus der Endlage schieben würde. Sollen die Kolbenstangen selbst ausfahren, sind der ZDH a 28 (beide Seiten mit Feder) oder der ZDH aeg 28 (Feder nur auf Seite A) vorgesehen.

Zubehör

Befestigung für EDH 28 und ZDH 28

Für die Baureihe ZDH 28 bietet DICTATOR den Befestigungsklotz 205199 aus Aluminium sowie die verzinkten Befestigungswinkel 700159 und 700159XL an.

Montage und Betrieb

Hinweise des Herstellers

  • Den Dämpfer so einbauen, dass die Kraft exakt in Achsrichtung der Kolbenstange auftrifft. Seitenkräfte können den Dämpfer zerstören.
  • Die Kolbenstange vor Beschädigung und starker Verschmutzung schützen, zum Beispiel vor Farbe. Sonst drohen Ölverlust und Funktionsausfall.
  • Den Dämpfer sicher befestigen und auf Ölverlust achten. Fällt der Dämpfer aus, können gefährliche Situationen entstehen.
  • Dämpfer stehen unter Öldruck und dürfen nicht geöffnet oder zerstört werden (Verletzungsgefahr).

Häufige Fragen

Was bedeutet bg beim ZDH bg 28?
Die beiden Kolbenstangen schieben sich gegenseitig aus. Es gibt keine Rückstellfeder und damit keine Rückstellkraft.


Wofür ist der ZDH bg 28 gedacht?
Laut DICTATOR vor allem für leicht laufende Türen, Schlitten oder freie Pendel, bei denen eine Rückstellkraft die Masse aus der Endlage zurückschieben würde.


Welche Masse kann der ZDH bg 28 abbremsen?
Bis 560 kg Aufprallmasse, bei 120/120 mm Hub bis 500 kg. Die Energie pro Hub liegt je nach Ausführung bei 120 bis 130 Nm.


Ist 203195 auch ein ZDH 28?
Er gehört zur Ausführung bg, hat aber einen 35 mm Zylinder, eine 12 mm Kolbenstange und einseitig ein Gewinde M24x1.
