Dictator zweiseitiger Endlagendämpfer ZDH aeg 28
479,92 €*
inkl. MwSt
403,29 €
zzgl. MwSt
Lieferzeit 8-10 Werktage
Produktinformationen "Dictator zweiseitiger Endlagendämpfer ZDH aeg 28"
Dictator zweiseitiger Endlagendämpfer ZDH aeg 28
Der Dictator Endlagendämpfer ZDH aeg 28 ist ein zweiseitiger hydraulischer Endlagendämpfer mit 28 mm Zylinder, bei dem nur Seite A eine Rückstellfeder hat und Seite B von Seite A ausgeschoben wird, damit die gedämpfte Schiebetür in Schließrichtung nicht wieder aufgedrückt wird.
- Ein Dämpfer für beide Endlagen
- Rückstellfeder nur auf Seite A
- Schließseite drückt die Tür nicht wieder auf
- Aufprallmasse bis 1000 kg
- Hub 50/50 bis 80/80 mm, meist progressiv
- Zahn- oder Nadelregulierung je Ausführung
Beschreibung
Feder nur auf einer Seite
Beim ZDH aeg 28 fährt nur die Kolbenstange auf Seite A (Hub A) über eine Rückstellfeder automatisch aus. Die Kolbenstange auf Seite B wird durch die einfahrende Kolbenstange der Seite A ausgeschoben. Laut DICTATOR werden diese Dämpfer häufig bei Schiebetüren eingesetzt.
Die automatisch ausfahrende Seite A sollte in Öffnungsrichtung der Tür zeigen. So wird die Öffnungsbewegung auch dann gedämpft, wenn die Tür vorher nicht ganz geschlossen war, etwa nach einem erneuten Öffnungsbefehl. Seite B dämpft in Schließrichtung. Weil dort keine Feder sitzt, kann die Tür in keinem Fall wieder aufgedrückt werden.
Achtung bei 211000: Hier fährt die Kolbenstange auf Seite A nur 20 mm automatisch aus. Die restlichen 50 mm werden erst ausgeschoben, wenn die Kolbenstange auf Seite B einfährt.

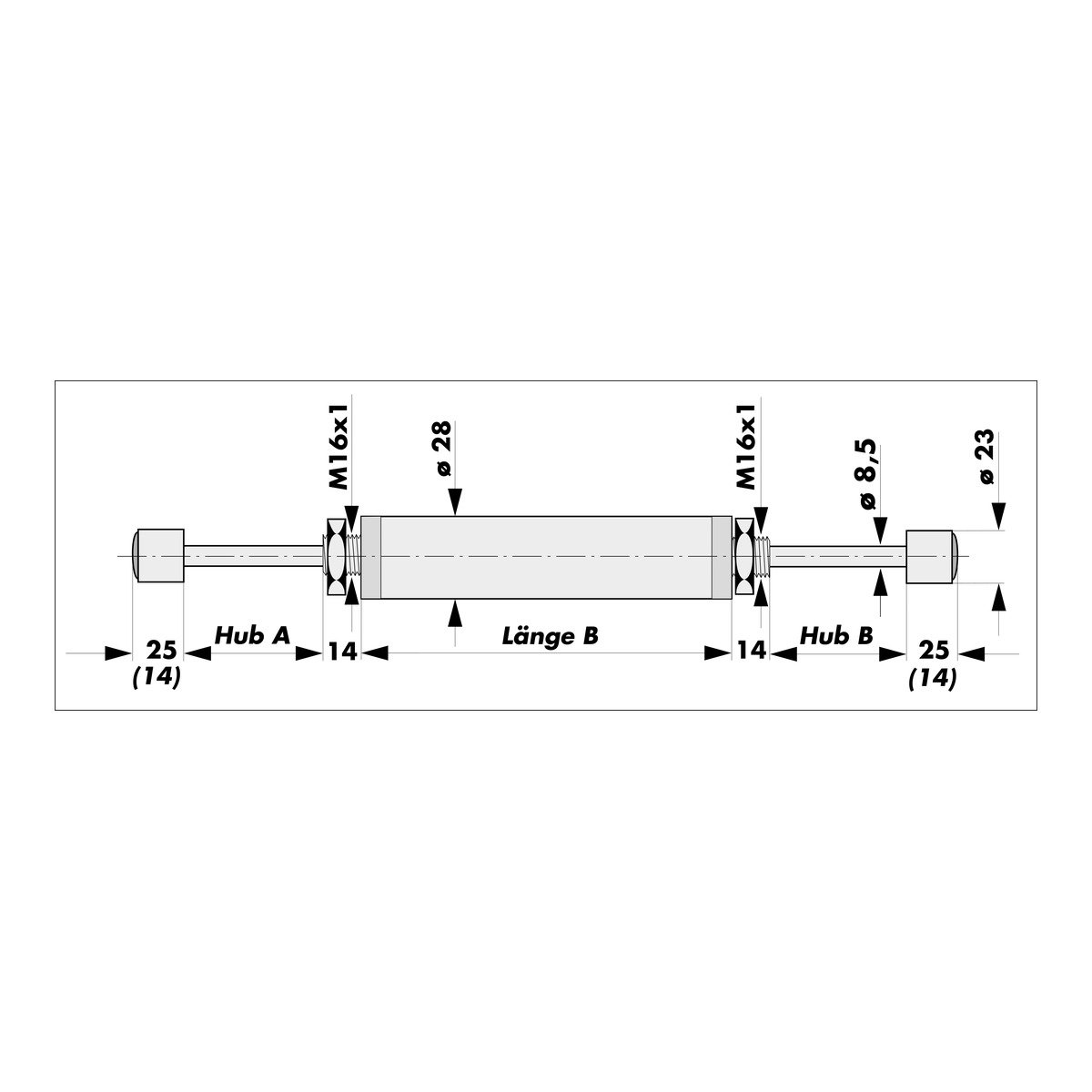

Technische Daten
Baureihe ZDH aeg 28
| Bauart | zweiseitiger Endlagendämpfer (ZDH), hydraulisch |
| Rückstellung | Seite A über Feder (30 bis 50 N), Seite B durch Seite A ausgeschoben (aeg) |
| Ø Kolbenstange / Ø Zylinder | 8,5 mm / 28 mm |
| Hublänge | 50/50 bis 80/80 mm |
| Aufprallmasse | max. 1000 kg |
| Energie pro Hub | max. 160 Nm |
| Aufprallgeschwindigkeit | 0,1 bis 2,0 m/s |
| Dämpfungsverhalten | progressiv, 211000 konstant |
| Regulierung | Zahn- oder Nadelregulierung je Ausführung |
| Kolbenstangenanschlüsse | Gummipuffer |
| Befestigung | Gewinde M16x1 vorne und hinten am Zylinder |
| Oberfläche | verzinkt, Kolbenstange hart verchromt |
| Hübe pro Minute | max. 10 |
| Temperaturbereich | 0 bis 60 °C |
| Korrekturfaktor | fK = 2,5 |
Ausführungen und Bestellnummern
Grenzwerte je Ausführung
| Bestell-Nr. | Hub A/B | Dämpfung | Regulierung | Aufprallmasse max. | Dämpfkraft max. | Energie/Hub max. | Rückstellkraft A/B | Länge B |
| 203190 | 50/50 mm | progressiv | Zahnregulierung | 1000 kg | 5000 N | 135 Nm | 0/45 N | 220 mm |
| 210100 | 50/50 mm | progressiv | Nadelregulierung | k. A. | k. A. | k. A. | k. A. | k. A. |
| 211000 | 70/50 mm | konstant | Nadelregulierung | 560 kg | 4300 N | 120 Nm | 20/0 N | 137 mm |
| 203191 | 70/70 mm | progressiv | Zahnregulierung | 1000 kg | 4000 N | 160 Nm | 0/50 N | 260 mm |
| 212100 | 70/70 mm | progressiv | Nadelregulierung | k. A. | k. A. | k. A. | k. A. | k. A. |
| 212300 | 80/80 mm | progressiv | Nadelregulierung | 800 kg | 4200 N | 140 Nm | 0/50 N | 291 mm |
Für 210100 und 212100 nennt der Hersteller in seinem Katalog keine Grenzwerte. Bitte vor der Bestellung mit uns abstimmen.
Auswahl und Berechnung
So finden Sie den passenden ZDH aeg 28
Wählen Sie den Hub so lang, wie es die Einbausituation zulässt. Ein langer Hub hält die Dämpfkraft niedrig.
Für eine horizontal bewegte Last ohne Antrieb gilt nach DICTATOR: Energie pro Hub E = m × v² / 2 (m = Aufprallmasse in kg, v = Aufprallgeschwindigkeit in m/s). Die nötige Dämpfkraft ergibt sich aus E × Korrekturfaktor × 1000 / Hub in mm. Der Korrekturfaktor der Baureihe ZDH aeg 28 ist fK = 2,5.
Rechenbeispiel: 400 kg mit 0,5 m/s ergeben E = 50 Nm. Bei 50 mm Hub folgt eine Dämpfkraft von 2.500 N. Das liegt unter den Grenzwerten dieser Ausführung (5.000 N Dämpfkraft, 135 Nm Energie pro Hub, 1.000 kg Aufprallmasse).
Prüfen Sie in der Tabelle der Ausführungen, dass Aufprallmasse, Dämpfkraft und Energie pro Hub innerhalb der Grenzwerte liegen. Bei Antrieb, schräger Ebene oder Drehbewegung gelten andere Formeln.
Anwendung
Schiebetüren
Anwendungsbereich: Schiebetüren, die in beiden Endlagen gedämpft werden sollen, ohne dass eine Feder die geschlossene Tür wieder aufdrückt. Sollen beide Seiten selbst ausfahren, ist der ZDH a 28 vorgesehen, ganz ohne Rückstellfeder der ZDH bg 28.
Zubehör
Befestigung für EDH 28 und ZDH 28
Für die Baureihe ZDH 28 bietet DICTATOR den Befestigungsklotz 205199 aus Aluminium sowie die verzinkten Befestigungswinkel 700159 und 700159XL an.
Montage und Betrieb
Hinweise des Herstellers
- Den Dämpfer so einbauen, dass die Kraft exakt in Achsrichtung der Kolbenstange auftrifft. Seitenkräfte können den Dämpfer zerstören.
- Die Kolbenstange vor Beschädigung und starker Verschmutzung schützen, zum Beispiel vor Farbe. Sonst drohen Ölverlust und Funktionsausfall.
- Den Dämpfer sicher befestigen und auf Ölverlust achten. Fällt der Dämpfer aus, können gefährliche Situationen entstehen.
- Dämpfer stehen unter Öldruck und dürfen nicht geöffnet oder zerstört werden (Verletzungsgefahr).
Häufige Fragen
Wie herum wird der ZDH aeg 28 eingebaut?
Die automatisch ausfahrende Seite A sollte in Öffnungsrichtung der Tür zeigen. Seite B dämpft dann in Schließrichtung.
Warum drückt der ZDH aeg die Tür nicht wieder auf?
Auf der Schließseite (Seite B) sitzt keine Rückstellfeder. Die Kolbenstange wird erst ausgeschoben, wenn Seite A einfährt.
Was ist bei 211000 anders?
Bei 211000 fährt die Kolbenstange auf Seite A nur 20 mm automatisch aus. Die restlichen 50 mm werden erst ausgeschoben, wenn Seite B einfährt.
Zahn- oder Nadelregulierung?
Beides stellt die Dämpfung stufenlos ein. Bei der Zahnregulierung wird die Kolbenstange herausgezogen und gedreht, bei der Nadelregulierung eine Schraube vorne in der Kolbenstange. Die Nadelregulierung erlaubt die präziseste Einstellung.
