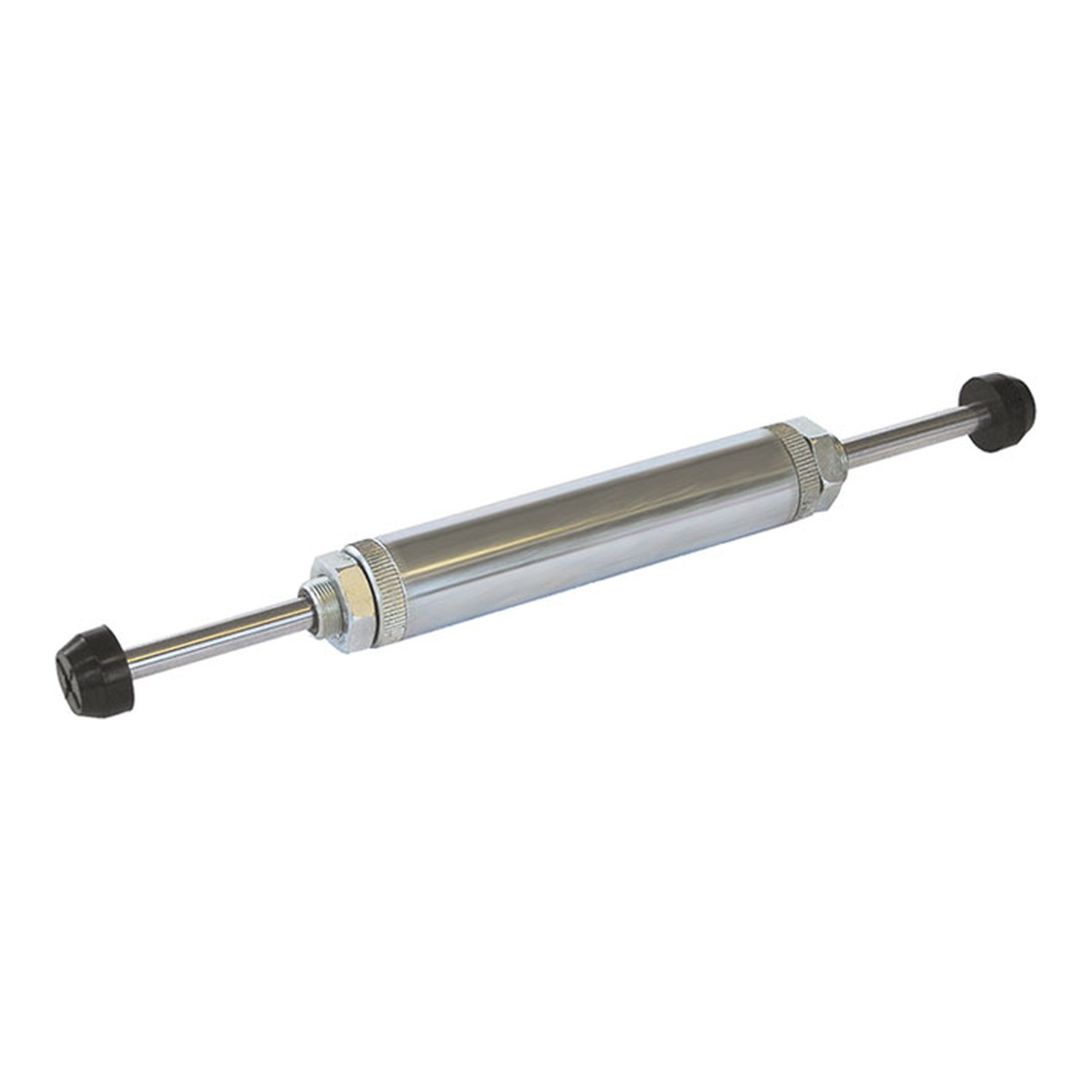

Dictator zweiseitiger Endlagendämpfer ZDH a 28

Produktinformationen "Dictator zweiseitiger Endlagendämpfer ZDH a 28"

  • Ausführung 210000
  • Hub 50/50 mm, Dämpfung konstant
  • Aufprallmasse max. 560 kg, Dämpfkraft max. 4300 N
  • Energie pro Hub max. 120 Nm, Länge B 137 mm
  • Rückstellkraft max. 45 N, Nadelregulierung

Dictator zweiseitiger Endlagendämpfer ZDH a 28, Hub 50/50 mm, konstant

Die Ausführung mit 50/50 mm Hub dämpft konstant, also gleichmäßig über den ganzen Hub. Sie ist bis 560 kg Aufprallmasse, 4300 N Dämpfkraft und 120 Nm Energie pro Hub ausgelegt; das Rechenbeispiel des Herstellers mit 400 kg bei 0,5 m/s liegt darunter.

Bei gleichem Hub gibt es die progressive Variante 210001 bis 1000 kg. Längere Hübe von 70/70 bis 120/120 mm halten die Dämpfkraft niedrig, wenn die Einbausituation sie zulässt.

Beschreibung

Zweiseitig, beide Seiten selbst ausfahrend

Beim ZDH a 28 hat der Zylinder auf beiden Seiten eine Kolbenstange. Jede fährt unabhängig von der anderen über eine integrierte Rückstellfeder wieder aus. Der Dämpfer wird direkt auf dem bewegten Gegenstand befestigt, so bremst ein Dämpfer die Last in beiden Endlagen ab.

Je nach Ausführung ist die Dämpfung konstant, also gleichmäßig über den ganzen Hub, oder progressiv: Die Last wird sanft aufgefangen und dann zunehmend stärker gedämpft. Die progressiven Ausführungen 210001 und 218000 sind bis 1000 kg ausgelegt, die konstanten bis 500 bzw. 560 kg.

Die hier angebotenen Ausführungen werden laut Katalog über die Nadelregulierung eingestellt, eine Schraube vorne in der Kolbenstange. Sie erlaubt eine sehr präzise Einstellung, ein versehentliches Verstellen ist praktisch ausgeschlossen.

Technische Daten

Baureihe ZDH a 28

Bauartzweiseitiger Endlagendämpfer (ZDH), hydraulisch
Rückstellungbeide Kolbenstangen mit integrierter Feder (a), 30 bis 60 N

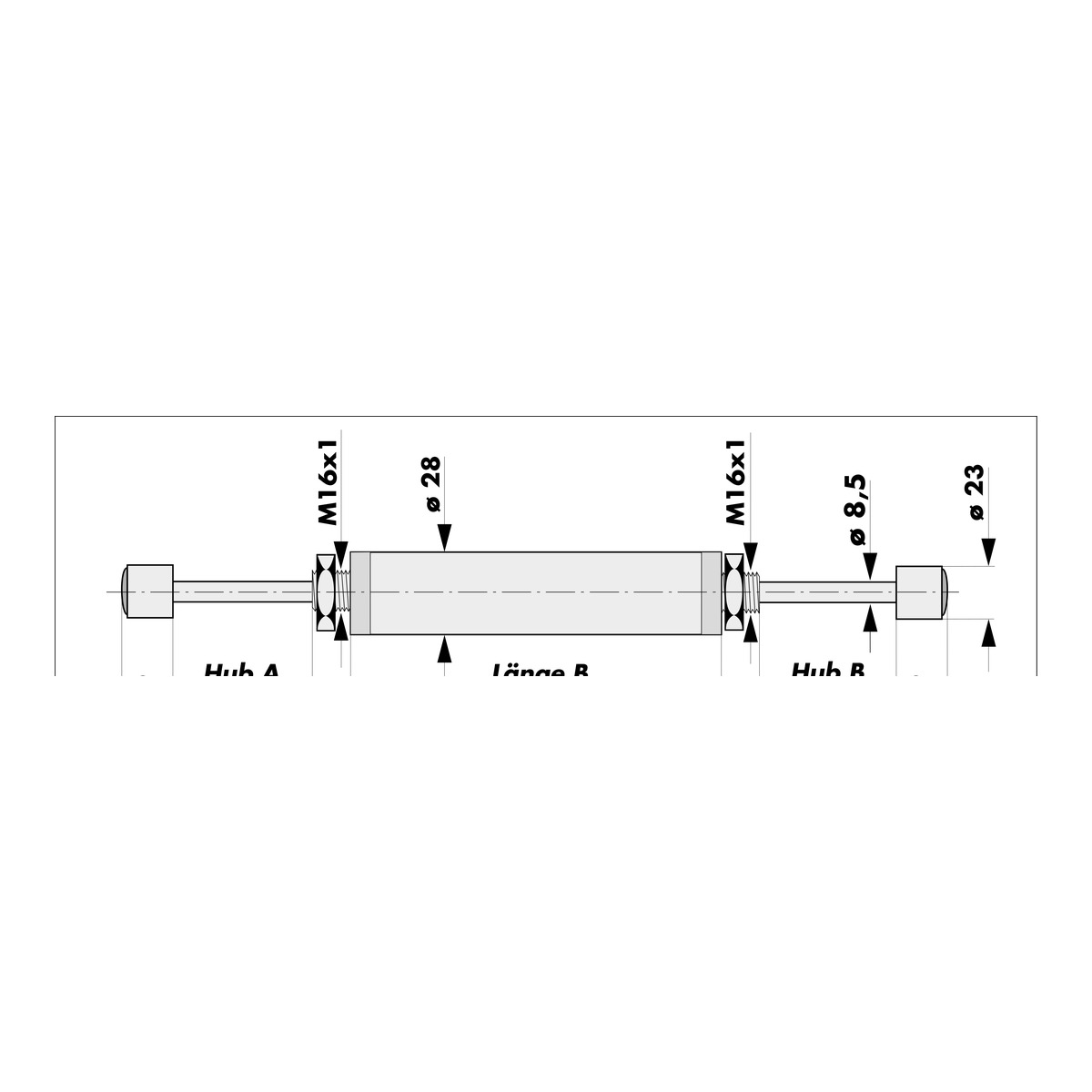

Ø Kolbenstange / Ø Zylinder8,5 mm / 28 mm
Hublänge50/50 bis 120/120 mm
Aufprallmassemax. 1000 kg (progressive Ausführungen)
Energie pro Hubmax. 165 Nm
Aufprallgeschwindigkeit0,1 bis 2,0 m/s
Dämpfungsverhaltenkonstant oder progressiv
RegulierungNadelregulierung (NR)
KolbenstangenanschlüsseGummipuffer
BefestigungGewinde M16x1 vorne und hinten am Zylinder
Oberflächeverzinkt, Kolbenstangen hart verchromt
Hübe pro Minutemax. 10
Temperaturbereich0 bis 60 °C
KorrekturfaktorfK = 2,5

Ausführungen und Bestellnummern

Grenzwerte je Ausführung

Bestell-Nr.Hub A/BDämpfungAufprallmasse max.Dämpfkraft max.Energie/Hub max.Rückstellkraft max.Länge BRegulierung
21000050/50 mmkonstant560 kg4300 N120 Nm45 N137 mmNadel
21000150/50 mmprogressiv1000 kg5000 N135 Nm45 N165 mmNadel
21200070/70 mmkonstant500 kg3500 N130 Nm50 N164 mmNadel
21220080/80 mmk. A.k. A.k. A.k. A.k. A.k. A.k. A.
216000100/100 mmkonstant500 kg2400 N130 Nm50 N221 mmNadel
218000100/100 mmprogressiv1000 kg2800 N165 Nm50 N260 mmNadel
214000120/120 mmkonstant500 kg1700 N130 Nm60 N235 mmNadel

Für 212200 (Hub 80/80 mm) nennt der Hersteller in seinem Katalog keine Grenzwerte. Bitte vor der Bestellung mit uns abstimmen.

Auswahl und Berechnung

So finden Sie den passenden ZDH a 28

Wählen Sie den Hub so lang, wie es die Einbausituation zulässt. Ein langer Hub hält die Dämpfkraft niedrig.

Für eine horizontal bewegte Last ohne Antrieb gilt nach DICTATOR: Energie pro Hub E = m × v² / 2 (m = Aufprallmasse in kg, v = Aufprallgeschwindigkeit in m/s). Die nötige Dämpfkraft ergibt sich aus E × Korrekturfaktor × 1000 / Hub in mm. Der Korrekturfaktor der Baureihe ZDH a 28 ist fK = 2,5.

Rechenbeispiel: 400 kg mit 0,5 m/s ergeben E = 50 Nm. Bei 50 mm Hub folgt eine Dämpfkraft von 2.500 N. Das liegt unter den Grenzwerten dieser Ausführung (4.300 N Dämpfkraft, 120 Nm Energie pro Hub, 560 kg Aufprallmasse). Für mehr als 560 kg kommen die progressiven Ausführungen bis 1000 kg infrage.

Prüfen Sie in der Tabelle der Ausführungen, dass Aufprallmasse, Dämpfkraft und Energie pro Hub innerhalb der Grenzwerte liegen. Bei Antrieb, schräger Ebene oder Drehbewegung gelten andere Formeln.

Anwendung

Ein Dämpfer statt zwei

Anwendungsbereich: Schiebetore, Schiebetüren und Schlitten, die in beiden Endlagen abgebremst werden sollen. Nach DICTATOR wird damit pro Tor nur ein Dämpfer benötigt. Soll die Schließseite die Tür nicht wieder aufdrücken können, ist der ZDH aeg 28 vorgesehen, bei leicht laufenden Türen und freien Pendeln der ZDH bg 28 ohne Rückstellfeder.

Zubehör

Befestigung für EDH 28 und ZDH 28

Für die Baureihe ZDH 28 bietet DICTATOR den Befestigungsklotz 205199 aus Aluminium sowie die verzinkten Befestigungswinkel 700159 und 700159XL an.

Montage und Betrieb

Hinweise des Herstellers

  • Den Dämpfer so einbauen, dass die Kraft exakt in Achsrichtung der Kolbenstange auftrifft. Seitenkräfte können den Dämpfer zerstören.
  • Die Kolbenstange vor Beschädigung und starker Verschmutzung schützen, zum Beispiel vor Farbe. Sonst drohen Ölverlust und Funktionsausfall.
  • Den Dämpfer sicher befestigen und auf Ölverlust achten. Fällt der Dämpfer aus, können gefährliche Situationen entstehen.
  • Dämpfer stehen unter Öldruck und dürfen nicht geöffnet oder zerstört werden (Verletzungsgefahr).

Häufige Fragen

Was ist ein zweiseitiger Endlagendämpfer?
Ein Dämpfer mit Kolbenstangen auf beiden Seiten des Zylinders. Er wird auf dem bewegten Teil befestigt und bremst es in beiden Endlagen ab, pro Tor reicht damit ein Dämpfer.


Was bedeutet das a in ZDH a 28?
Beide Kolbenstangen fahren automatisch über eine eigene integrierte Rückstellfeder wieder aus.


Konstant oder progressiv?
Konstant dämpft gleichmäßig über den ganzen Hub. Progressiv fängt die Last sanft auf und dämpft dann zunehmend stärker. Die progressiven Ausführungen sind beim ZDH a 28 bis 1000 kg ausgelegt.


Wie wird die Dämpfung eingestellt?
Bei den angebotenen Ausführungen über die Nadelregulierung, eine Schraube vorne in der Kolbenstange. Sie erlaubt eine sehr präzise Einstellung und lässt sich kaum versehentlich verstellen.


Wann nehme ich ZDH aeg oder ZDH bg statt ZDH a?
ZDH aeg, wenn die Schließseite die Tür nicht wieder aufdrücken darf, weil dort keine Feder sitzt. ZDH bg ohne jede Rückstellfeder bei leicht laufenden Türen, Schlitten oder freien Pendeln.
