Dictator Endlagendämpfer EDH 28 aus Edelstahl V2A
567,31 €*
inkl. MwSt
476,73 €
zzgl. MwSt
Lieferzeit 8-10 Werktage
Produktinformationen "Dictator Endlagendämpfer EDH 28 aus Edelstahl V2A"
Dictator Endlagendämpfer EDH 28 aus Edelstahl V2A
Der Dictator Endlagendämpfer EDH 28 aus Edelstahl V2A ist ein einseitiger hydraulischer Endlagendämpfer mit 28 mm Zylinder für Aufprallmassen bis 1000 kg, vorgesehen zum Beispiel für den Lebensmittelbereich und den medizinischen Sektor.
- Zylinder aus Edelstahl V2A (1.4305)
- Aufprallmasse bis 1000 kg
- Hub 50, 100 oder 200 mm
- Puffer aus Delrin
- Mit Bio-Öl gefüllt
- Stufenlos einstellbar über Zahnregulierung
Beschreibung
EDH 28 für hygienische und feuchte Umgebungen
Die Baureihe EDH 28 fertigt DICTATOR auch in Edelstahl. Die V2A-Ausführung ist laut Hersteller zum Beispiel für den Einsatz im Lebensmittelbereich vorgesehen, ein spezieller Anwendungsbereich ist der medizinische Sektor. Laut Preisliste sind die Dämpfer mit Bio-Öl gefüllt.
Die Edelstahl-Ausführung ist bis 1000 kg Aufprallmasse ausgelegt, die Energie pro Hub beträgt bis 149 Nm. Die Kolbenstange hat 10 mm Durchmesser und trägt einen Puffer aus Delrin.
Die Dämpfkraft stellen Sie über die Zahnregulierung stufenlos ein. Eine innenliegende Feder (30 N, ab 120 mm Hub 40 N) fährt die Kolbenstange nach jedem Hub wieder aus. Befestigt wird der Dämpfer über das Gewinde M16x1 vorne am Zylinder.
Technische Daten
Baureihe EDH 28 in V2A
| Bauart | einseitiger Endlagendämpfer (EDH), hydraulisch |
| Material | Edelstahl V2A (Standard 1.4305) |
| Dämpfungsmedium | Bio-Öl |
| Ø Kolbenstange / Ø Zylinder | 10 mm / 28 mm |
| Hublänge | 50, 100 oder 200 mm |
| Aufprallmasse | max. 1000 kg |
| Dämpfkraft | max. 5200 N (bei 50 mm Hub) |
| Energie pro Hub | max. 149 Nm |
| Aufprallgeschwindigkeit | 0,1 bis 2,0 m/s |
| Dämpfungsverhalten | konstant |
| Regulierung | Zahnregulierung (ZR) |
| Rückstellung | innenliegende Feder, 30 N, ab 120 mm Hub 40 N |
| Kolbenstangenanschluss | Puffer aus Delrin |
| Befestigung | Gewinde M16x1 vorne am Zylinder |
| Hübe pro Minute | max. 10 |
| Temperaturbereich | 0 bis 60 °C |
| Korrekturfaktor | fK = 2,5 |
Ausführungen und Bestellnummern
Grenzwerte je Ausführung

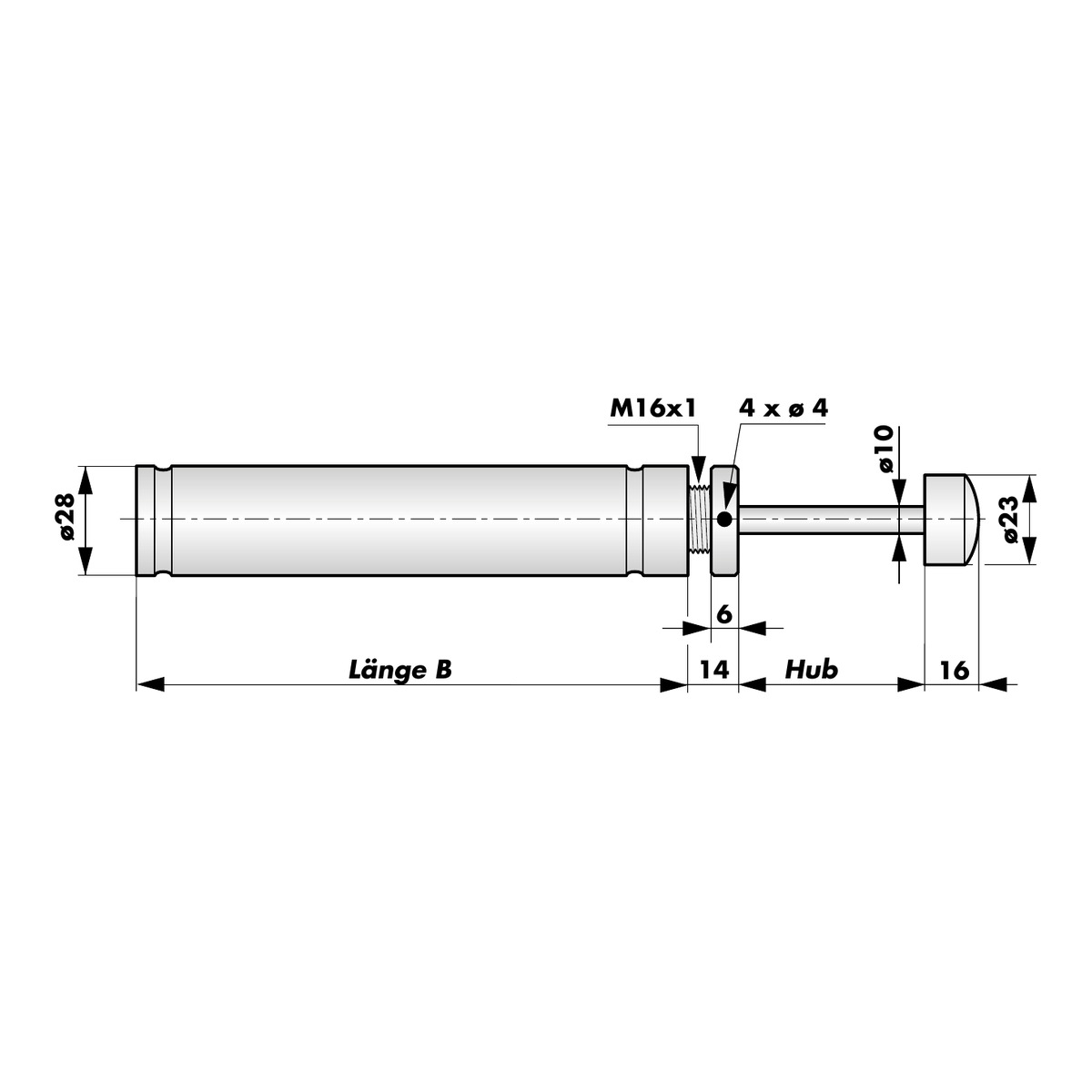

| Bestell-Nr. | Hub | Aufprallmasse max. | Dämpfkraft max. | Energie/Hub max. | Länge B |
| 200520 | 50 mm | 1000 kg | 5200 N | 149 Nm | 130 mm |
| 200525 | 100 mm | 1000 kg | 3100 N | 149 Nm | 193 mm |
| 200530 | 200 mm | 1000 kg | 2400 N | 149 Nm | 314 mm |
Auswahl und Berechnung
So finden Sie den passenden EDH 28 V2A
Wählen Sie den Hub so lang, wie es die Einbausituation zulässt. Ein langer Hub hält die Dämpfkraft niedrig.
Für eine horizontal bewegte Last ohne Antrieb gilt nach DICTATOR: Energie pro Hub E = m × v² / 2 (m = Aufprallmasse in kg, v = Aufprallgeschwindigkeit in m/s). Die nötige Dämpfkraft ergibt sich aus E × Korrekturfaktor × 1000 / Hub in mm. Der Korrekturfaktor der Baureihe EDH 28 V2A ist fK = 2,5.
Rechenbeispiel: 300 kg mit 0,5 m/s ergeben E = 37,5 Nm. Bei 50 mm Hub folgt eine Dämpfkraft von 1.875 N. Das liegt unter den Grenzwerten dieser Ausführung (5.200 N Dämpfkraft, 149 Nm Energie pro Hub, 1.000 kg Aufprallmasse).
Prüfen Sie in der Tabelle der Ausführungen, dass Aufprallmasse, Dämpfkraft und Energie pro Hub innerhalb der Grenzwerte liegen. Bei Antrieb, schräger Ebene oder Drehbewegung gelten andere Formeln.
Anwendung
Lebensmittelbereich und Medizintechnik
Anwendungsbereich: DICTATOR sieht die V2A-Dämpfer zum Beispiel für den Lebensmittelbereich vor, ein spezieller Anwendungsbereich ist der medizinische Sektor. Für Massen über 1000 kg ist der verzinkte EDH 28 bis 3000 kg ausgelegt.
Zubehör
Befestigung
Für die Baureihe EDH 28 bietet DICTATOR den Befestigungsklotz 205199 aus Aluminium sowie die verzinkten Befestigungswinkel 700159 und 700159XL an.
Montage und Betrieb
Hinweise des Herstellers
- Den Dämpfer so einbauen, dass die Kraft exakt in Achsrichtung der Kolbenstange auftrifft. Seitenkräfte können den Dämpfer zerstören.
- Die Kolbenstange vor Beschädigung und starker Verschmutzung schützen, zum Beispiel vor Farbe. Sonst drohen Ölverlust und Funktionsausfall.
- Den Dämpfer sicher befestigen und auf Ölverlust achten. Fällt der Dämpfer aus, können gefährliche Situationen entstehen.
- Dämpfer stehen unter Öldruck und dürfen nicht geöffnet oder zerstört werden (Verletzungsgefahr).
Häufige Fragen
Wofür ist der EDH 28 aus V2A gedacht?
Laut DICTATOR zum Beispiel für den Lebensmittelbereich. Ein spezieller Anwendungsbereich für V2A-Dämpfer ist der medizinische Sektor.
Worin unterscheidet er sich vom verzinkten EDH 28?
Der V2A-Dämpfer ist aus Edelstahl 1.4305, mit Bio-Öl gefüllt und trägt einen Puffer aus Delrin. Er ist bis 1000 kg Aufprallmasse ausgelegt, der verzinkte EDH 28 bis 3000 kg.
Welche Hublängen gibt es?
50, 100 und 200 mm. Die Dämpfkraft beträgt bis 5200 N bei 50 mm, 3100 N bei 100 mm und 2400 N bei 200 mm Hub.
Wie wird die Dämpfung eingestellt?
Über die Zahnregulierung: Kolbenstange herausziehen und drehen. Die Einstellung ist stufenlos und verstellt sich im Betrieb nicht selbsttätig.
