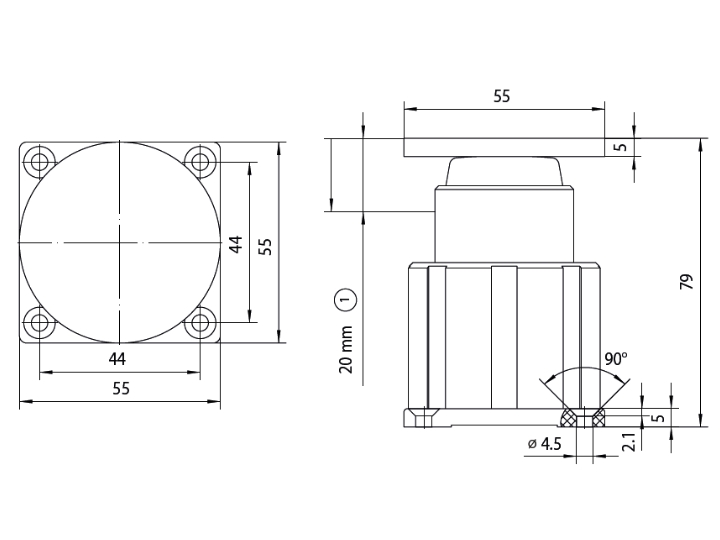

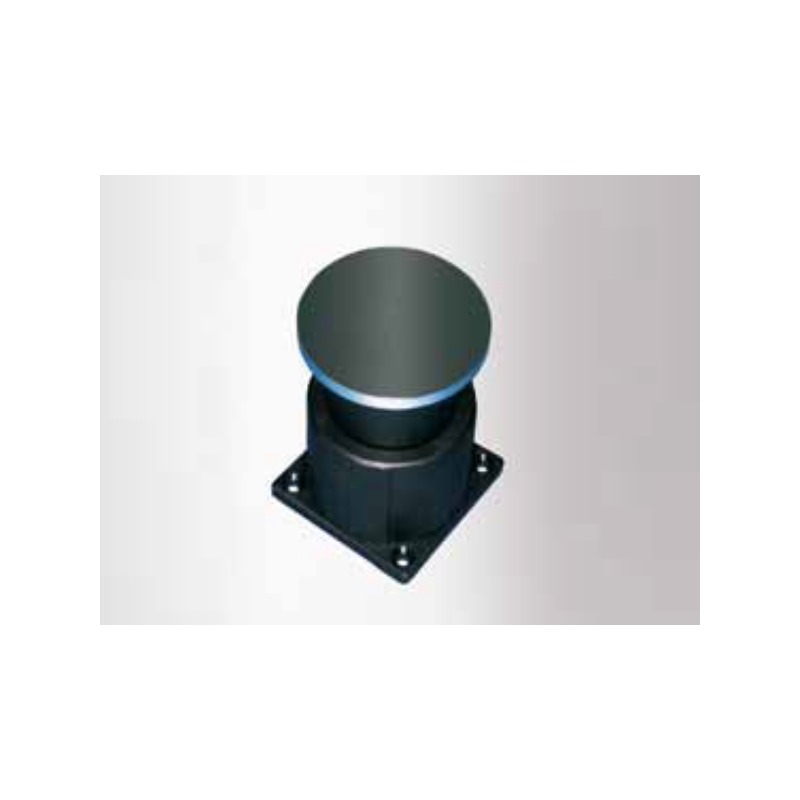

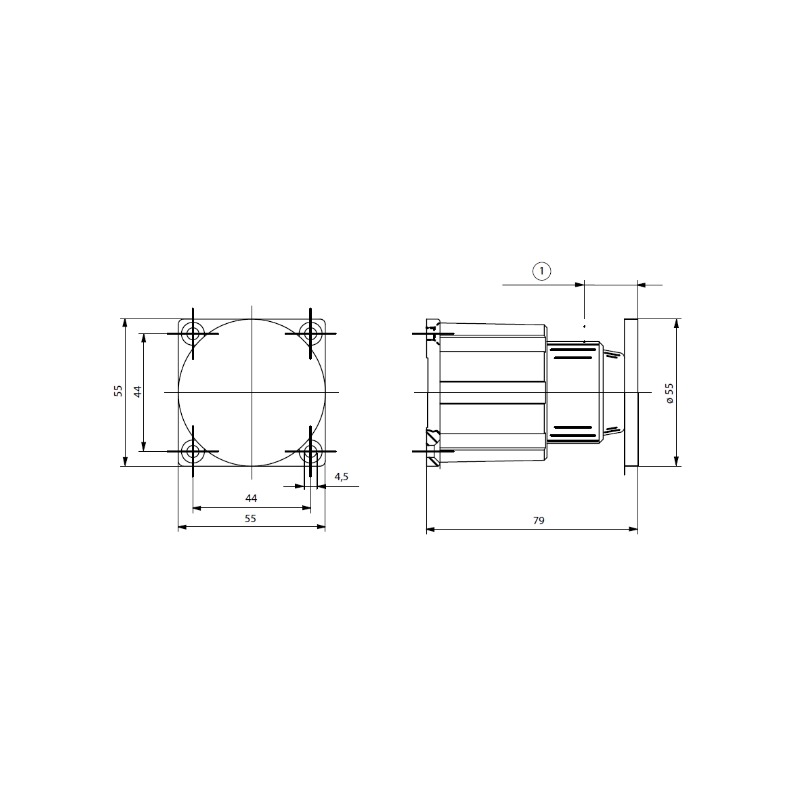

GEZE Haftgegenplatte mit Federpuffer

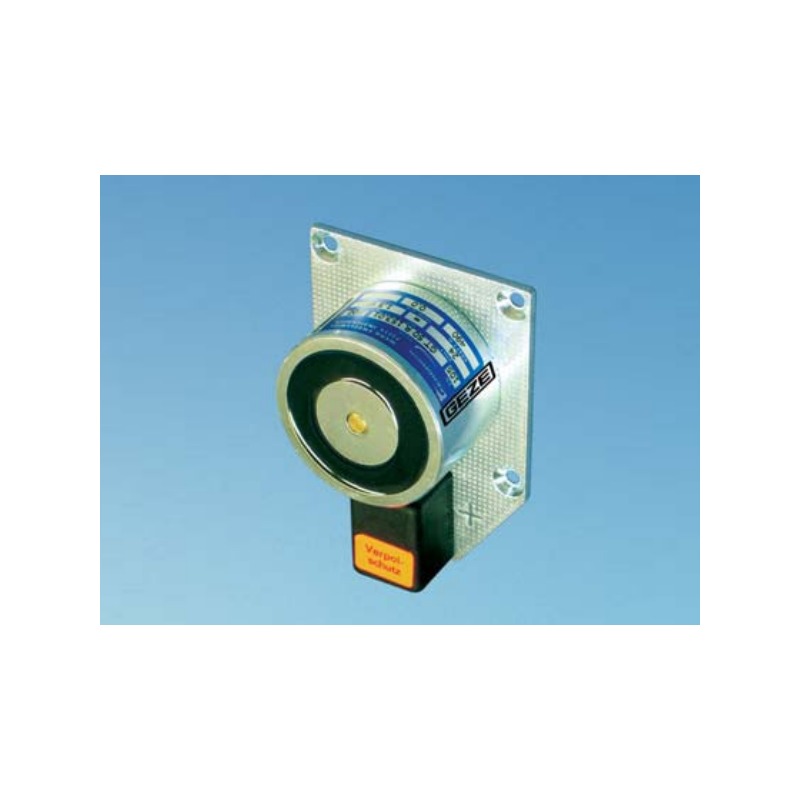

GEZE Türhaftmagnet für Wandmontage Elektromagnet 24 V DC mit vormontierter Wandhalterung — die Standardlösung für Brandschutztüren in Flurbereichen. Aufputz-Montage, saubere Optik. Elektromagnet mit Wandhalterung, Aufputz-Montage 24 V DC, Haltekraft ca. 400 N Standardposition: in Wand-Brüstungshöhe gegenüber dem geöffneten Türblatt Kombinierbar mit allen GEZE Haftgegenplatten Zugelassen nach EN 1155 / EN 14637 Silberfarbig lackiert, dezente Optik Die klassische Wandmontage-Variante Wenn eine Brandschutztür im Normalbetrieb geöffnet stehen soll, wird typischerweise ein Haftmagnet an der gegenüberliegenden Wand angebracht — genau dort, wo das geöffnete Türblatt hinschlägt. Dieser GEZE Haftmagnet bringt die passende Wandhalterung bereits mit: Das Gehäuse wird aufputz an die Wand geschraubt, der Magnet sitzt fertig montiert darin. Im normalen Betrieb hält der Magnet die Haftgegenplatte am Türblatt fest — die Tür bleibt offen. Wird durch die RSZ (Raucherkennung, Handauslöser, Stromausfall) die 24V-Versorgung unterbrochen, verliert der Magnet seine Haltekraft und die Tür schließt selbsttätig. Die Aufputz-Variante ist die kostengünstigste Lösung und Standard in den meisten Installationen. Technische Daten GEZE Türhaftmagnet Wandmontage TypElektromagnet mit Wandhalterung (Aufputz) Betriebsspannung24 V DC Haltekraftca. 400 N MontageAufputz an Wand Oberflächesilberfarbig lackiert KompatibilitätGEZE FA GC 150 (RSZ 6, RSZ 7) GegenplattenStandard, Federpuffer, Gelenk ZulassungEN 1155, EN 14637 Häufige Fragen Wie hoch muss der Wandmagnet montiert werden?Auf Höhe der Haftgegenplatte am Türblatt — typischerweise etwa 1,20 m vom Boden. Genaue Position hängt von der Tür ab. Aufputz oder Unterputz besser?Aufputz (diese Variante) ist schneller montierbar und leichter zu warten. Unterputz-Varianten wirken optisch ruhiger, erfordern aber Wandarbeiten. Welche Gegenplatte soll ich wählen?Standard (115954) bei präziser Montage. Federpuffer (115955) bei leichten Abweichungen. Gelenk (115956), wenn das Türblatt nicht ganz senkrecht steht. Wie wird der Magnet an die Feststellanlage angeschlossen?2-adrig zur RSZ 6/7 — Strom liegt immer an, fällt nur bei Alarm oder Stromausfall ab. Anschluss durch Elektrofachkraft. GEZE Haftmagnet-System im Überblick Eine komplette Feststellanlage braucht beides: den Haftmagnet (am Boden/Wand) und die Haftgegenplatte (am Türblatt). MK-Beschläge führt alle Varianten: KomponenteArt.-Nr.Besonderheit Haftmagnet Grundmodell115830Basis-Elektromagnet, flexible Montage Türhaftmagnet Wandmontage115829MMit Wandhalterung, Aufputz (dieses Produkt) Haftmagnet Bodenmontage115951Alugehäuse, Bodenkonsole, geschützt Haftgegenplatte Standard115954Plan, fester Sitz am Türblatt Haftgegenplatte Federpuffer115955Gefedert, gleicht Unebenheiten aus Haftgegenplatte Gelenk115956Beweglich, gleicht Winkelfehler aus

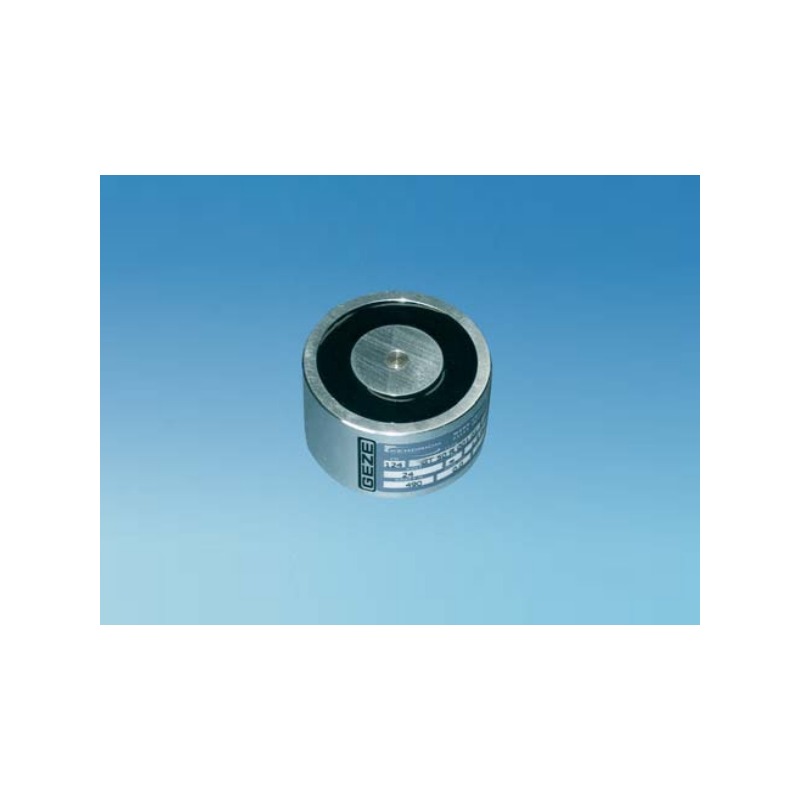

GEZE Haftmagnet Grundmodell Elektromagnet 24 V DC mit ca. 400 N Haltekraft — das Basisbauteil für GEZE Feststellanlagen. Flexibel einsetzbar für Wand-, Decken- oder Sondermontage. Elektromagnet 24 V DC, Haltekraft ca. 400 N Basis-Ausführung ohne spezielles Wand- oder Bodengehäuse Für alle GEZE Feststellanlagen FA GC 150 (RSZ 6 / RSZ 7) Kombinierbar mit allen GEZE Haftgegenplatten (Standard, Federpuffer, Gelenk) Zugelassen nach EN 1155 / EN 14637 Alternative zur elektromechanischen Feststelleinheit Der Standard-Elektromagnet für Feststellanlagen Im Normalbetrieb zieht der Haftmagnet die Haftgegenplatte am Türblatt an und hält die Tür geöffnet. Bei Raucherkennung schaltet die Rauchschalterzentrale die Stromversorgung ab, der Magnet verliert seine Haltekraft und die Tür schließt selbstständig durch den Türschließer. Das Grundmodell ist die einfachste Variante ohne spezielle Montagekonstruktion — ideal für maßgeschneiderte Einbauten oder Instandhaltungs-Ersatz. Die Haltekraft von ca. 400 N reicht für übliche Brandschutztüren in Kombination mit einem Türschließer der EN-Klasse 3-5. Bei besonders schweren Türen oder sehr hohen Schließkräften kann eine zweite Haftmagnet-Gegenplatten-Kombination erforderlich sein. Technische Daten GEZE Grundmodell TypElektromagnet, Basis-Ausführung Betriebsspannung24 V DC Haltekraftca. 400 N KompatibilitätGEZE FA GC 150 (RSZ 6, RSZ 7) GegenplattenStandard, Federpuffer, Gelenk ZulassungEN 1155, EN 14637 Häufige Fragen Reicht die Haltekraft von 400 N?Für Standard-Brandschutztüren mit EN 3-5 Türschließer ja. Bei schweren Türen (EN 6, 1400 mm) oder stark einseitig belasteten Türen kann eine zweite Haftmagnet-Kombination sinnvoll sein. Welche Haftgegenplatte passt?Alle drei MK-Varianten: Standard (115954) für plane Montage, mit Federpuffer (115955) für leichte Unebenheiten, mit Gelenk (115956) wenn das Türblatt in anderem Winkel steht. Was unterscheidet den Grundmagnet von Wand-/Bodenmontage-Varianten?Das Grundmodell kommt ohne spezielles Montagegehäuse — flexibel für individuelle Einbauten. Die Wand- und Bodenvarianten (115829M, 115951) bringen das passende Gehäuse bereits mit. Kann ich den Magnet nachrüsten?Ja — wenn bereits eine GEZE Feststellanlage mit RSZ 6/7 vorhanden ist, lässt sich eine zusätzliche Haftmagnet-Kombination über die 24V-Verteilung ergänzen. GEZE Haftmagnet-System im Überblick Eine komplette Feststellanlage braucht beides: den Haftmagnet (am Boden/Wand) und die Haftgegenplatte (am Türblatt). MK-Beschläge führt alle Varianten: KomponenteArt.-Nr.Besonderheit Haftmagnet Grundmodell115830Basis-Elektromagnet, flexible Montage (dieses Produkt) Türhaftmagnet Wandmontage115829MMit Wandhalterung, Aufputz Haftmagnet Bodenmontage115951Alugehäuse, Bodenkonsole, geschützt Haftgegenplatte Standard115954Plan, fester Sitz am Türblatt Haftgegenplatte Federpuffer115955Gefedert, gleicht Unebenheiten aus Haftgegenplatte Gelenk115956Beweglich, gleicht Winkelfehler aus

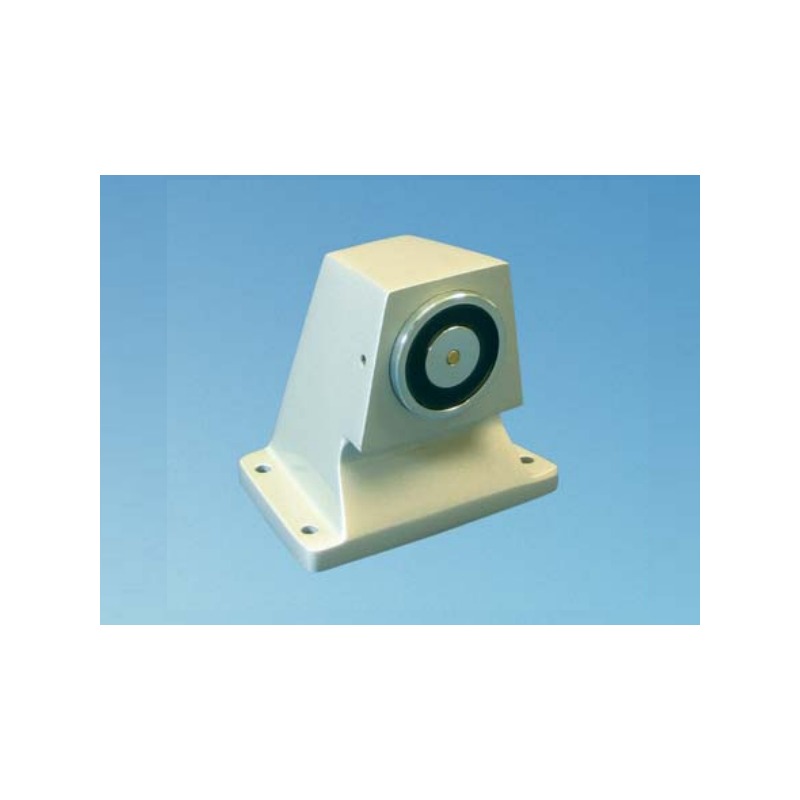

GEZE Haftmagnet für Bodenmontage Elektromagnet 24 V DC im robusten Alugehäuse — für Einsätze, bei denen der Haftmagnet am Boden montiert wird. Geschützt gegen mechanische Beschädigung. Haftmagnet mit Alugehäuse für Bodenkonsole 24 V DC, Haltekraft ca. 400 N Integriertes Druckkontakt-System (Unterbrechertaster) Robust gegen Stöße, Reinigung und mechanische Beanspruchung Für Türen, die nicht an eine Wand schlagen, sondern frei stehen Zugelassen nach EN 1155 / EN 14637 Wenn die Wand fehlt: Haftmagnet am Boden Nicht jede Brandschutztür öffnet auf eine Wand. Besonders in Fluren, Eingängen oder Zwischenzonen steht die Tür manchmal frei — hier wird der Haftmagnet am Boden montiert. Die GEZE Bodenmontage-Variante bringt das passende Alugehäuse bereits mit: Es schützt den Magnet vor Stößen, Reinigungsgeräten und täglichem Begehen. Im Gehäuse ist außerdem ein Unterbrechertaster integriert. Wird auf den Haftmagnet getreten (z. B. beim Überqueren bei geöffneter Tür), löst der Taster die Feststellung manuell aus — die Tür schließt. Das verhindert Beschädigungen und vereinfacht die tägliche Bedienung. Das Alugehäuse ist silberfarbig und fügt sich dezent in den Bodenbelag ein. Technische Daten GEZE Bodenmontage TypElektromagnet mit Alugehäuse für Bodenmontage Betriebsspannung24 V DC Haltekraftca. 400 N GehäuseAluminium, silberfarbig, robust Zusatzfunktionintegrierter Unterbrechertaster Montageam Bodenbelag verschraubt KompatibilitätGEZE FA GC 150 (RSZ 6, RSZ 7) ZulassungEN 1155, EN 14637 Häufige Fragen Wozu der Unterbrechertaster?Wer über den Haftmagnet geht, löst automatisch die Feststellung — die Tür schließt. Praktisch im Krankenhaus oder Hotel, wo man mit Wagen durch Türen fährt: Einfach darüberrollen, Tür schließt. Stolperfalle?Das Alugehäuse ist abgeschrägt und liegt nur wenige Millimeter über dem Boden. Bei korrekter Montage keine Stolperfalle, aber optisch erkennbar. Welche Gegenplatte am Türblatt?Meist Standard (115954). Bei unebenen Türen die Federpuffer-Variante (115955). Die Gelenk-Version (115956) ist sinnvoll, wenn Tür und Boden nicht exakt parallel stehen. Ist das Gehäuse reinigungsbeständig?Ja. Aluminium mit eloxierter Oberfläche hält gängige Reinigungsmittel aus. GEZE Haftmagnet-System im Überblick Eine komplette Feststellanlage braucht beides: den Haftmagnet (am Boden/Wand) und die Haftgegenplatte (am Türblatt). MK-Beschläge führt alle Varianten: KomponenteArt.-Nr.Besonderheit Haftmagnet Grundmodell115830Basis-Elektromagnet, flexible Montage Türhaftmagnet Wandmontage115829MMit Wandhalterung, Aufputz Haftmagnet Bodenmontage115951Alugehäuse, Bodenkonsole, geschützt (dieses Produkt) Haftgegenplatte Standard115954Plan, fester Sitz am Türblatt Haftgegenplatte Federpuffer115955Gefedert, gleicht Unebenheiten aus Haftgegenplatte Gelenk115956Beweglich, gleicht Winkelfehler aus

GEZE Haftgegenplatte mit Gelenk Haftgegenplatte mit beweglicher Lagerung — gleicht Winkel- und Richtungsabweichungen aus. Die Platte kippt sich in die Magnetebene, auch wenn die Tür nicht ganz senkrecht steht. Haftgegenplatte mit Kugelgelenk oder Drehlagerung Gleicht Winkel-Abweichungen zwischen Magnet und Tür aus Für schiefe Türen, unebene Böden, nicht-senkrechte Einbauten Passend zu allen GEZE Haftmagneten Die leistungsstärkste Gegenplatten-Variante Für schiefe Türen und schräge Einbauten Manchmal reicht auch eine Federung nicht aus: Wenn das Türblatt nicht senkrecht steht, der Boden sich geneigt hat oder der Magnet nicht in perfekter Flucht zur Türebene liegt, kann auch eine federnde Platte keinen vollflächigen Kontakt herstellen. Die Lösung: eine bewegliche Lagerung der Haftfläche. Die GEZE Haftgegenplatte mit Gelenk kippt sich in die Magnetebene — sie gleicht nicht nur Unebenheiten aus, sondern auch Winkel- und Richtungsabweichungen. Die Platte legt sich flächig an den Magneten und nutzt die Haltekraft voll. Besonders sinnvoll in Altbauten mit Setzungen, bei Türen mit ausgeschlagenen Bändern oder wenn Fachmontage aus Platzgründen nicht optimal möglich ist. Technische Daten GEZE Haftgegenplatte TypHaftgegenplatte mit Gelenk (Kippausgleich) AusgleichWinkel- und Richtungsabweichungen Montageverschraubt am Türblatt Kompatibilitätalle GEZE Haftmagnete Einsatzschiefe Türen, Altbauten, Sondermontagen Häufige Fragen Federpuffer oder Gelenk — was ist besser?Federpuffer gleicht parallele Unebenheiten (ein paar Millimeter Abstand) aus. Gelenk gleicht Winkelabweichungen aus (die Tür steht schief). Bei Zweifel ist das Gelenk die sicherere Wahl, denn es deckt beide Fälle ab. Wofür typische Einsatzfälle?Altbauten mit Setzungen, Türen mit ausgeschlagenen Bändern, Tür im Flur mit windbedingter Bewegung, Einbausituationen, in denen der Magnet aus Platzgründen schräg sitzt. Hält die Gelenk-Variante genauso stark wie starre?Die volle Haltekraft wird erreicht, wenn sich die Platte in die Magnetebene dreht und flächig aufliegt. In der Praxis oft sogar besser als eine starre Platte an einer unebenen Tür. GEZE Haftmagnet-System im Überblick Eine komplette Feststellanlage braucht beides: den Haftmagnet (am Boden/Wand) und die Haftgegenplatte (am Türblatt). MK-Beschläge führt alle Varianten: KomponenteArt.-Nr.Besonderheit Haftmagnet Grundmodell115830Basis-Elektromagnet, flexible Montage Türhaftmagnet Wandmontage115829MMit Wandhalterung, Aufputz Haftmagnet Bodenmontage115951Alugehäuse, Bodenkonsole, geschützt Haftgegenplatte Standard115954Plan, fester Sitz am Türblatt Haftgegenplatte Federpuffer115955Gefedert, gleicht Unebenheiten aus Haftgegenplatte Gelenk115956Beweglich, gleicht Winkelfehler aus (dieses Produkt)

GEZE Türhaftmagnet für Wandmontage Elektromagnet 24 V DC mit vormontierter Wandhalterung — die Standardlösung für Brandschutztüren in Flurbereichen. Aufputz-Montage, saubere Optik. Elektromagnet mit Wandhalterung, Aufputz-Montage 24 V DC, Haltekraft ca. 400 N Standardposition: in Wand-Brüstungshöhe gegenüber dem geöffneten Türblatt Kombinierbar mit allen GEZE Haftgegenplatten Zugelassen nach EN 1155 / EN 14637 Silberfarbig lackiert, dezente Optik Die klassische Wandmontage-Variante Wenn eine Brandschutztür im Normalbetrieb geöffnet stehen soll, wird typischerweise ein Haftmagnet an der gegenüberliegenden Wand angebracht — genau dort, wo das geöffnete Türblatt hinschlägt. Dieser GEZE Haftmagnet bringt die passende Wandhalterung bereits mit: Das Gehäuse wird aufputz an die Wand geschraubt, der Magnet sitzt fertig montiert darin. Im normalen Betrieb hält der Magnet die Haftgegenplatte am Türblatt fest — die Tür bleibt offen. Wird durch die RSZ (Raucherkennung, Handauslöser, Stromausfall) die 24V-Versorgung unterbrochen, verliert der Magnet seine Haltekraft und die Tür schließt selbsttätig. Die Aufputz-Variante ist die kostengünstigste Lösung und Standard in den meisten Installationen. Technische Daten GEZE Türhaftmagnet Wandmontage TypElektromagnet mit Wandhalterung (Aufputz) Betriebsspannung24 V DC Haltekraftca. 400 N MontageAufputz an Wand Oberflächesilberfarbig lackiert KompatibilitätGEZE FA GC 150 (RSZ 6, RSZ 7) GegenplattenStandard, Federpuffer, Gelenk ZulassungEN 1155, EN 14637 Häufige Fragen Wie hoch muss der Wandmagnet montiert werden?Auf Höhe der Haftgegenplatte am Türblatt — typischerweise etwa 1,20 m vom Boden. Genaue Position hängt von der Tür ab. Aufputz oder Unterputz besser?Aufputz (diese Variante) ist schneller montierbar und leichter zu warten. Unterputz-Varianten wirken optisch ruhiger, erfordern aber Wandarbeiten. Welche Gegenplatte soll ich wählen?Standard (115954) bei präziser Montage. Federpuffer (115955) bei leichten Abweichungen. Gelenk (115956), wenn das Türblatt nicht ganz senkrecht steht. Wie wird der Magnet an die Feststellanlage angeschlossen?2-adrig zur RSZ 6/7 — Strom liegt immer an, fällt nur bei Alarm oder Stromausfall ab. Anschluss durch Elektrofachkraft. GEZE Haftmagnet-System im Überblick Eine komplette Feststellanlage braucht beides: den Haftmagnet (am Boden/Wand) und die Haftgegenplatte (am Türblatt). MK-Beschläge führt alle Varianten: KomponenteArt.-Nr.Besonderheit Haftmagnet Grundmodell115830Basis-Elektromagnet, flexible Montage Türhaftmagnet Wandmontage115829MMit Wandhalterung, Aufputz (dieses Produkt) Haftmagnet Bodenmontage115951Alugehäuse, Bodenkonsole, geschützt Haftgegenplatte Standard115954Plan, fester Sitz am Türblatt Haftgegenplatte Federpuffer115955Gefedert, gleicht Unebenheiten aus Haftgegenplatte Gelenk115956Beweglich, gleicht Winkelfehler aus

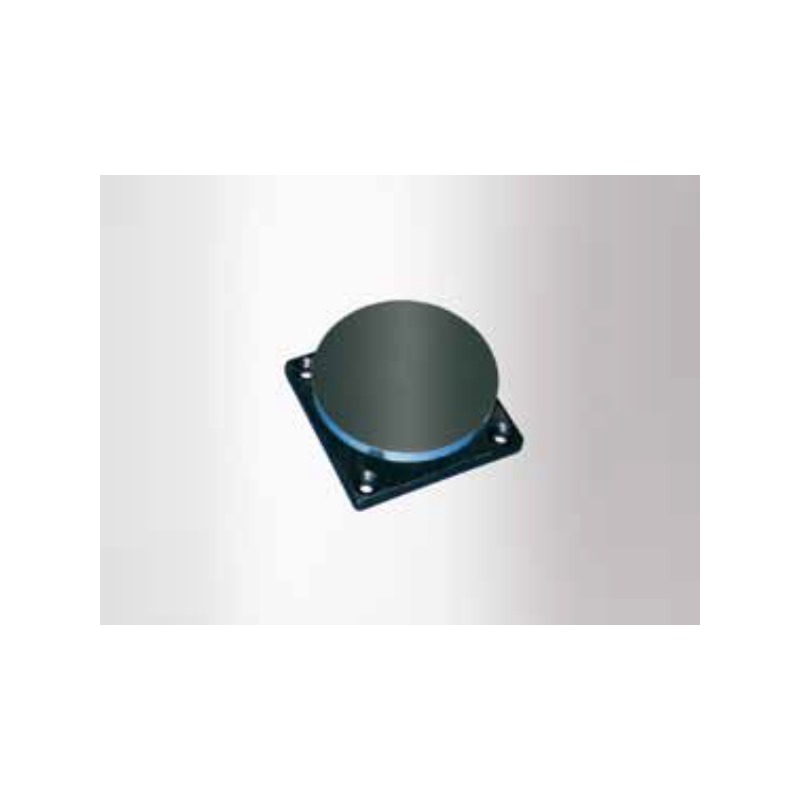

GEZE Haftgegenplatte Standard Ferromagnetische Gegenplatte für GEZE Haftmagnete — das Gegenstück am Türblatt. Die Standardausführung sitzt fest und plan, ohne Federung oder Gelenk. Ferromagnetische Haftplatte für GEZE Haftmagnete Standardausführung: plan, starr montiert Passend zu allen GEZE Haftmagneten (115830, 115829M, 115951) Befestigung am Türblatt (in Magnethöhe) Silberfarbig, verschraubt Die günstigste Gegenplatte — für präzise ausgerichtete Türen Die Gegenplatte am Türblatt Ein Haftmagnet allein hält nichts — er braucht eine ferromagnetische Fläche, an der er haften kann. Diese Aufgabe übernimmt die Haftgegenplatte. Sie wird am Türblatt verschraubt, genau in der Höhe, in der der Haftmagnet sitzt. Ist die Tür geöffnet, zieht der Magnet die Platte an und hält die Tür fest. Die Standardvariante ist die günstigste Lösung und für saubere, präzise montierte Türen völlig ausreichend. Weicht die Tür aber ab (Unebenheiten, leichter Winkel), greift der Magnet nicht voll — dann sind die Varianten mit Federpuffer (115955) oder Gelenk (115956) die bessere Wahl. Technische Daten GEZE Haftgegenplatte Standard TypHaftgegenplatte, Standardausführung Montageverschraubt am Türblatt Ausgleichkeine Federung, kein Gelenk — starr Kompatibilitätalle GEZE Haftmagnete (115830, 115829M, 115951) Oberflächesilberfarbig Häufige Fragen Wann Standard, wann Federpuffer oder Gelenk?Standard: präzise Türen. Federpuffer: leichte Unebenheiten (z. B. alter Türrahmen). Gelenk: Türen, die leicht schief stehen — die Platte kann sich mitdrehen und voll am Magnet aufliegen. Wie montiere ich die Haftgegenplatte?Genau in der Höhe des Haftmagneten am Türblatt verschrauben. Bei geschlossener Tür sollte der Magnet die Platte gerade berühren — dann hält er optimal. Lässt sich die Platte am lackierten Türblatt schrauben?Ja — das ist die übliche Montage. Schrauben werden vorgebohrt und eingedreht. GEZE Haftmagnet-System im Überblick Eine komplette Feststellanlage braucht beides: den Haftmagnet (am Boden/Wand) und die Haftgegenplatte (am Türblatt). MK-Beschläge führt alle Varianten: KomponenteArt.-Nr.Besonderheit Haftmagnet Grundmodell115830Basis-Elektromagnet, flexible Montage Türhaftmagnet Wandmontage115829MMit Wandhalterung, Aufputz Haftmagnet Bodenmontage115951Alugehäuse, Bodenkonsole, geschützt Haftgegenplatte Standard115954Plan, fester Sitz am Türblatt (dieses Produkt) Haftgegenplatte Federpuffer115955Gefedert, gleicht Unebenheiten aus Haftgegenplatte Gelenk115956Beweglich, gleicht Winkelfehler aus

Dorma Haftmagnet EM 500 Dorma EM 500 G - Elektrohaftmagnet Elektrohaftmagnet mit Verpolschutz für Wandmontage und Bodenmontage* - Haltekraft 400 N. - Kunststoff weiß - 24 V AC/DC - Allgemein bauaufsichtlich zugelassen vom DIBt-Berlin für die Verwendung in Feststellanlagen. - Abnahmeprüfung erforderlich- vorbeugender Brandschutz Dorma EM 500 U - Elektrohaftmagnet Elektrohaftmagnet mit Verpolschutz für Unterputzmontage - Haltekraft 400 N. - Kunststoff weiß - 24 V AC/DC - Allgemein bauaufsichtlich zugelassen vom DIBt-Berlin für die Verwendung in Feststellanlagen. - Abnahmeprüfung erforderlich- vorbeugender Brandschutz Dorma EM 500 A - Elektrohaftmagnet Elektrohaftmagnet mit Verpolschutz und Unterbrecherdrucktaster für Wandmontage und Bodenmontage* - Haltekraft 400 N. - Kunststoff weiß - 24 V AC/DC - Allgemein bauaufsichtlich zugelassen vom DIBt-Berlin für die Verwendung in Feststellanlagen. - Abnahmeprüfung erforderlich- vorbeugender Brandschutz  *) in Verbindung mit Boden winkel Art.-Nr. Model Haltekraft Material/Oberfläche 69011511 Dorma EM 500 G 400 N Kunststoff weiß 69011521 Dorma EM 500 U 400 N Kunststoff weiß 69011531 Dorma EM 500 A 400 N Kunststoff weiß

GEZE Türhaftmagnet für Wandmontage Elektromagnet 24 V DC mit vormontierter Wandhalterung — die Standardlösung für Brandschutztüren in Flurbereichen. Aufputz-Montage, saubere Optik. Elektromagnet mit Wandhalterung, Aufputz-Montage 24 V DC, Haltekraft ca. 400 N Standardposition: in Wand-Brüstungshöhe gegenüber dem geöffneten Türblatt Kombinierbar mit allen GEZE Haftgegenplatten Zugelassen nach EN 1155 / EN 14637 Silberfarbig lackiert, dezente Optik Die klassische Wandmontage-Variante Wenn eine Brandschutztür im Normalbetrieb geöffnet stehen soll, wird typischerweise ein Haftmagnet an der gegenüberliegenden Wand angebracht — genau dort, wo das geöffnete Türblatt hinschlägt. Dieser GEZE Haftmagnet bringt die passende Wandhalterung bereits mit: Das Gehäuse wird aufputz an die Wand geschraubt, der Magnet sitzt fertig montiert darin. Im normalen Betrieb hält der Magnet die Haftgegenplatte am Türblatt fest — die Tür bleibt offen. Wird durch die RSZ (Raucherkennung, Handauslöser, Stromausfall) die 24V-Versorgung unterbrochen, verliert der Magnet seine Haltekraft und die Tür schließt selbsttätig. Die Aufputz-Variante ist die kostengünstigste Lösung und Standard in den meisten Installationen. Technische Daten GEZE Türhaftmagnet Wandmontage TypElektromagnet mit Wandhalterung (Aufputz) Betriebsspannung24 V DC Haltekraftca. 400 N MontageAufputz an Wand Oberflächesilberfarbig lackiert KompatibilitätGEZE FA GC 150 (RSZ 6, RSZ 7) GegenplattenStandard, Federpuffer, Gelenk ZulassungEN 1155, EN 14637 Häufige Fragen Wie hoch muss der Wandmagnet montiert werden?Auf Höhe der Haftgegenplatte am Türblatt — typischerweise etwa 1,20 m vom Boden. Genaue Position hängt von der Tür ab. Aufputz oder Unterputz besser?Aufputz (diese Variante) ist schneller montierbar und leichter zu warten. Unterputz-Varianten wirken optisch ruhiger, erfordern aber Wandarbeiten. Welche Gegenplatte soll ich wählen?Standard (115954) bei präziser Montage. Federpuffer (115955) bei leichten Abweichungen. Gelenk (115956), wenn das Türblatt nicht ganz senkrecht steht. Wie wird der Magnet an die Feststellanlage angeschlossen?2-adrig zur RSZ 6/7 — Strom liegt immer an, fällt nur bei Alarm oder Stromausfall ab. Anschluss durch Elektrofachkraft. GEZE Haftmagnet-System im Überblick Eine komplette Feststellanlage braucht beides: den Haftmagnet (am Boden/Wand) und die Haftgegenplatte (am Türblatt). MK-Beschläge führt alle Varianten: KomponenteArt.-Nr.Besonderheit Haftmagnet Grundmodell115830Basis-Elektromagnet, flexible Montage Türhaftmagnet Wandmontage115829MMit Wandhalterung, Aufputz (dieses Produkt) Haftmagnet Bodenmontage115951Alugehäuse, Bodenkonsole, geschützt Haftgegenplatte Standard115954Plan, fester Sitz am Türblatt Haftgegenplatte Federpuffer115955Gefedert, gleicht Unebenheiten aus Haftgegenplatte Gelenk115956Beweglich, gleicht Winkelfehler aus

GEZE Haftmagnet für Bodenmontage Elektromagnet 24 V DC im robusten Alugehäuse — für Einsätze, bei denen der Haftmagnet am Boden montiert wird. Geschützt gegen mechanische Beschädigung. Haftmagnet mit Alugehäuse für Bodenkonsole 24 V DC, Haltekraft ca. 400 N Integriertes Druckkontakt-System (Unterbrechertaster) Robust gegen Stöße, Reinigung und mechanische Beanspruchung Für Türen, die nicht an eine Wand schlagen, sondern frei stehen Zugelassen nach EN 1155 / EN 14637 Wenn die Wand fehlt: Haftmagnet am Boden Nicht jede Brandschutztür öffnet auf eine Wand. Besonders in Fluren, Eingängen oder Zwischenzonen steht die Tür manchmal frei — hier wird der Haftmagnet am Boden montiert. Die GEZE Bodenmontage-Variante bringt das passende Alugehäuse bereits mit: Es schützt den Magnet vor Stößen, Reinigungsgeräten und täglichem Begehen. Im Gehäuse ist außerdem ein Unterbrechertaster integriert. Wird auf den Haftmagnet getreten (z. B. beim Überqueren bei geöffneter Tür), löst der Taster die Feststellung manuell aus — die Tür schließt. Das verhindert Beschädigungen und vereinfacht die tägliche Bedienung. Das Alugehäuse ist silberfarbig und fügt sich dezent in den Bodenbelag ein. Technische Daten GEZE Bodenmontage TypElektromagnet mit Alugehäuse für Bodenmontage Betriebsspannung24 V DC Haltekraftca. 400 N GehäuseAluminium, silberfarbig, robust Zusatzfunktionintegrierter Unterbrechertaster Montageam Bodenbelag verschraubt KompatibilitätGEZE FA GC 150 (RSZ 6, RSZ 7) ZulassungEN 1155, EN 14637 Häufige Fragen Wozu der Unterbrechertaster?Wer über den Haftmagnet geht, löst automatisch die Feststellung — die Tür schließt. Praktisch im Krankenhaus oder Hotel, wo man mit Wagen durch Türen fährt: Einfach darüberrollen, Tür schließt. Stolperfalle?Das Alugehäuse ist abgeschrägt und liegt nur wenige Millimeter über dem Boden. Bei korrekter Montage keine Stolperfalle, aber optisch erkennbar. Welche Gegenplatte am Türblatt?Meist Standard (115954). Bei unebenen Türen die Federpuffer-Variante (115955). Die Gelenk-Version (115956) ist sinnvoll, wenn Tür und Boden nicht exakt parallel stehen. Ist das Gehäuse reinigungsbeständig?Ja. Aluminium mit eloxierter Oberfläche hält gängige Reinigungsmittel aus. GEZE Haftmagnet-System im Überblick Eine komplette Feststellanlage braucht beides: den Haftmagnet (am Boden/Wand) und die Haftgegenplatte (am Türblatt). MK-Beschläge führt alle Varianten: KomponenteArt.-Nr.Besonderheit Haftmagnet Grundmodell115830Basis-Elektromagnet, flexible Montage Türhaftmagnet Wandmontage115829MMit Wandhalterung, Aufputz Haftmagnet Bodenmontage115951Alugehäuse, Bodenkonsole, geschützt (dieses Produkt) Haftgegenplatte Standard115954Plan, fester Sitz am Türblatt Haftgegenplatte Federpuffer115955Gefedert, gleicht Unebenheiten aus Haftgegenplatte Gelenk115956Beweglich, gleicht Winkelfehler aus

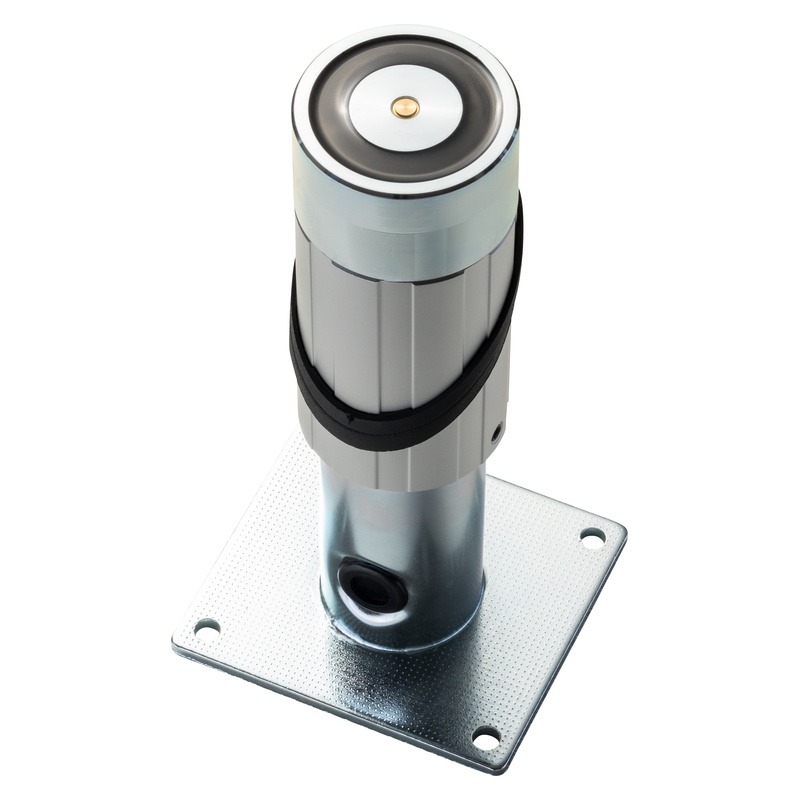

Schwenkbarer Türhaftmagnet mit verdeckten Klemmen (kurze Bauform) Auslegerlänge 185 mm, Haftkraft 490 N, 24 V DC Magnetkopf 360° drehbar – ideal bei nicht fluchtender Tür/Wand Passende Ankerplatten: ASS 55 (flach) oder AFS 55 (Winkel) Wandabstand bis ca. 16 cm — Standard-Türleibung, Magnet sitzt direkt an der Wand. Auslegerhaftmagnet THM 439/185 Der Hekatron THM 439/185 ist die schwenkbare Version mit 185 mm langem Ausleger. Wird der Türhaftmagnet nicht direkt an der Wand, sondern auf Abstand zur Tür benötigt – etwa bei tieferer Türleibung, Sturzkasten oder Mauerwerksprung – ist er die erste Wahl. Der Magnetkopf ist auf der Trägerplatte um 360° drehbar; auch leicht schräge Türsituationen lassen sich kompensieren. Die Anschlussklemmen sind verdeckt in der Grundplatte verlegt. Mit Freilaufdiode und Verpolschutz für den sicheren Betrieb an FSZ Basis, FSZ Pro, FSZ Kompakt und RSZ Kompakt. Technische Daten EigenschaftWert Auslegerlänge185 mm Haftkraft490 N Betriebsspannung24 V DC MagnetdurchmesserØ 55 mm Magnetkopf360° drehbar Anschlussklemmenverdeckt, Freilaufdiode + Verpolschutz SchutzartIP 40 Passende AnkerplattenASS 55 (flach) oder AFS 55 (Winkel) NormenEN 14637, DIN 14677, DIBt-Bauartgenehmigung THM 439 – welche Auslegerlänge? ModellAuslegerlängeTypischer Einsatz THM 439/185185 mmStandard-Türleibung bis ca. 16 cm Wandabstand THM 439/335335 mmTiefere Leibung, Sturzkasten, Wandbeschlag THM 439/485485 mmSehr tiefe Leibung, Mauerwerk-Sprung Vor der Bestellung den Wandabstand zur Anlagefläche der Tür ausmessen. Im Zweifel die nächstgrößere Auslegerlänge wählen – Reserve schadet nicht. Passende Hekatron Feststellanlagen-Zentrale Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab: ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2 externnein FSZ Kompakt1 Tür, externe Melder, designorientiert6nein FSZ BasisStandard-Zentrale (meistverwendet)12nein FSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Auslösung & Wartung Hekatron HAT 02 – Handauslösetaster für manuelle Türschließung (DIBt-Pflicht bei FSZ Kompakt) Hekatron Prüfaerosol 918/5 – für die jährliche Funktionsprüfung nach DIN 14677 Häufige Fragen zum THM 439/185 Wann lohnt sich der THM 439 statt eines THM 413/425?Immer wenn Türblattfläche und Wandfläche nicht in einer Ebene liegen. Der schwenkbare Kopf gleicht Toleranzen aus, ohne dass mit Distanzhülsen gearbeitet werden muss. Was bringt der drehbare Magnetkopf?Bei Türen, die schräg zur Wand laufen (z. B. abgeschrägte Wand, Sanierungsbau), kann die Magnetfläche so eingestellt werden, dass die Ankerplatte plan aufliegt – voller Haftkontakt = volle Haftkraft. Welche Ankerplatte zur THM 439-Reihe?Alle 439-Varianten (185/335/485) verwenden die gleichen Platten: ASS 55 oder AFS 55. Kann ich den 485er gegen den 185er tauschen?Mechanisch ja, der Lochabstand ist gleich. Die Zulassung (DIBt) ist von der Modellbezeichnung unabhängig – Hauptsache, die Haftfläche liegt sauber an der Ankerplatte an. Was leistet die Freilaufdiode?Beim Abschalten der Spule entsteht eine Induktionsspannung. Die Diode leitet sie kurz – schützt das Schaltrelais der Zentrale und verlängert die Lebensdauer der gesamten Anlage.

GEZE Türhaftmagnet für Wandmontage Elektromagnet 24 V DC mit vormontierter Wandhalterung — die Standardlösung für Brandschutztüren in Flurbereichen. Aufputz-Montage, saubere Optik. Elektromagnet mit Wandhalterung, Aufputz-Montage 24 V DC, Haltekraft ca. 400 N Standardposition: in Wand-Brüstungshöhe gegenüber dem geöffneten Türblatt Kombinierbar mit allen GEZE Haftgegenplatten Zugelassen nach EN 1155 / EN 14637 Silberfarbig lackiert, dezente Optik Die klassische Wandmontage-Variante Wenn eine Brandschutztür im Normalbetrieb geöffnet stehen soll, wird typischerweise ein Haftmagnet an der gegenüberliegenden Wand angebracht — genau dort, wo das geöffnete Türblatt hinschlägt. Dieser GEZE Haftmagnet bringt die passende Wandhalterung bereits mit: Das Gehäuse wird aufputz an die Wand geschraubt, der Magnet sitzt fertig montiert darin. Im normalen Betrieb hält der Magnet die Haftgegenplatte am Türblatt fest — die Tür bleibt offen. Wird durch die RSZ (Raucherkennung, Handauslöser, Stromausfall) die 24V-Versorgung unterbrochen, verliert der Magnet seine Haltekraft und die Tür schließt selbsttätig. Die Aufputz-Variante ist die kostengünstigste Lösung und Standard in den meisten Installationen. Technische Daten GEZE Türhaftmagnet Wandmontage TypElektromagnet mit Wandhalterung (Aufputz) Betriebsspannung24 V DC Haltekraftca. 400 N MontageAufputz an Wand Oberflächesilberfarbig lackiert KompatibilitätGEZE FA GC 150 (RSZ 6, RSZ 7) GegenplattenStandard, Federpuffer, Gelenk ZulassungEN 1155, EN 14637 Häufige Fragen Wie hoch muss der Wandmagnet montiert werden?Auf Höhe der Haftgegenplatte am Türblatt — typischerweise etwa 1,20 m vom Boden. Genaue Position hängt von der Tür ab. Aufputz oder Unterputz besser?Aufputz (diese Variante) ist schneller montierbar und leichter zu warten. Unterputz-Varianten wirken optisch ruhiger, erfordern aber Wandarbeiten. Welche Gegenplatte soll ich wählen?Standard (115954) bei präziser Montage. Federpuffer (115955) bei leichten Abweichungen. Gelenk (115956), wenn das Türblatt nicht ganz senkrecht steht. Wie wird der Magnet an die Feststellanlage angeschlossen?2-adrig zur RSZ 6/7 — Strom liegt immer an, fällt nur bei Alarm oder Stromausfall ab. Anschluss durch Elektrofachkraft. GEZE Haftmagnet-System im Überblick Eine komplette Feststellanlage braucht beides: den Haftmagnet (am Boden/Wand) und die Haftgegenplatte (am Türblatt). MK-Beschläge führt alle Varianten: KomponenteArt.-Nr.Besonderheit Haftmagnet Grundmodell115830Basis-Elektromagnet, flexible Montage Türhaftmagnet Wandmontage115829MMit Wandhalterung, Aufputz (dieses Produkt) Haftmagnet Bodenmontage115951Alugehäuse, Bodenkonsole, geschützt Haftgegenplatte Standard115954Plan, fester Sitz am Türblatt Haftgegenplatte Federpuffer115955Gefedert, gleicht Unebenheiten aus Haftgegenplatte Gelenk115956Beweglich, gleicht Winkelfehler aus

GEZE Haftgegenplatte mit Gelenk Haftgegenplatte mit beweglicher Lagerung — gleicht Winkel- und Richtungsabweichungen aus. Die Platte kippt sich in die Magnetebene, auch wenn die Tür nicht ganz senkrecht steht. Haftgegenplatte mit Kugelgelenk oder Drehlagerung Gleicht Winkel-Abweichungen zwischen Magnet und Tür aus Für schiefe Türen, unebene Böden, nicht-senkrechte Einbauten Passend zu allen GEZE Haftmagneten Die leistungsstärkste Gegenplatten-Variante Für schiefe Türen und schräge Einbauten Manchmal reicht auch eine Federung nicht aus: Wenn das Türblatt nicht senkrecht steht, der Boden sich geneigt hat oder der Magnet nicht in perfekter Flucht zur Türebene liegt, kann auch eine federnde Platte keinen vollflächigen Kontakt herstellen. Die Lösung: eine bewegliche Lagerung der Haftfläche. Die GEZE Haftgegenplatte mit Gelenk kippt sich in die Magnetebene — sie gleicht nicht nur Unebenheiten aus, sondern auch Winkel- und Richtungsabweichungen. Die Platte legt sich flächig an den Magneten und nutzt die Haltekraft voll. Besonders sinnvoll in Altbauten mit Setzungen, bei Türen mit ausgeschlagenen Bändern oder wenn Fachmontage aus Platzgründen nicht optimal möglich ist. Technische Daten GEZE Haftgegenplatte TypHaftgegenplatte mit Gelenk (Kippausgleich) AusgleichWinkel- und Richtungsabweichungen Montageverschraubt am Türblatt Kompatibilitätalle GEZE Haftmagnete Einsatzschiefe Türen, Altbauten, Sondermontagen Häufige Fragen Federpuffer oder Gelenk — was ist besser?Federpuffer gleicht parallele Unebenheiten (ein paar Millimeter Abstand) aus. Gelenk gleicht Winkelabweichungen aus (die Tür steht schief). Bei Zweifel ist das Gelenk die sicherere Wahl, denn es deckt beide Fälle ab. Wofür typische Einsatzfälle?Altbauten mit Setzungen, Türen mit ausgeschlagenen Bändern, Tür im Flur mit windbedingter Bewegung, Einbausituationen, in denen der Magnet aus Platzgründen schräg sitzt. Hält die Gelenk-Variante genauso stark wie starre?Die volle Haltekraft wird erreicht, wenn sich die Platte in die Magnetebene dreht und flächig aufliegt. In der Praxis oft sogar besser als eine starre Platte an einer unebenen Tür. GEZE Haftmagnet-System im Überblick Eine komplette Feststellanlage braucht beides: den Haftmagnet (am Boden/Wand) und die Haftgegenplatte (am Türblatt). MK-Beschläge führt alle Varianten: KomponenteArt.-Nr.Besonderheit Haftmagnet Grundmodell115830Basis-Elektromagnet, flexible Montage Türhaftmagnet Wandmontage115829MMit Wandhalterung, Aufputz Haftmagnet Bodenmontage115951Alugehäuse, Bodenkonsole, geschützt Haftgegenplatte Standard115954Plan, fester Sitz am Türblatt Haftgegenplatte Federpuffer115955Gefedert, gleicht Unebenheiten aus Haftgegenplatte Gelenk115956Beweglich, gleicht Winkelfehler aus (dieses Produkt)

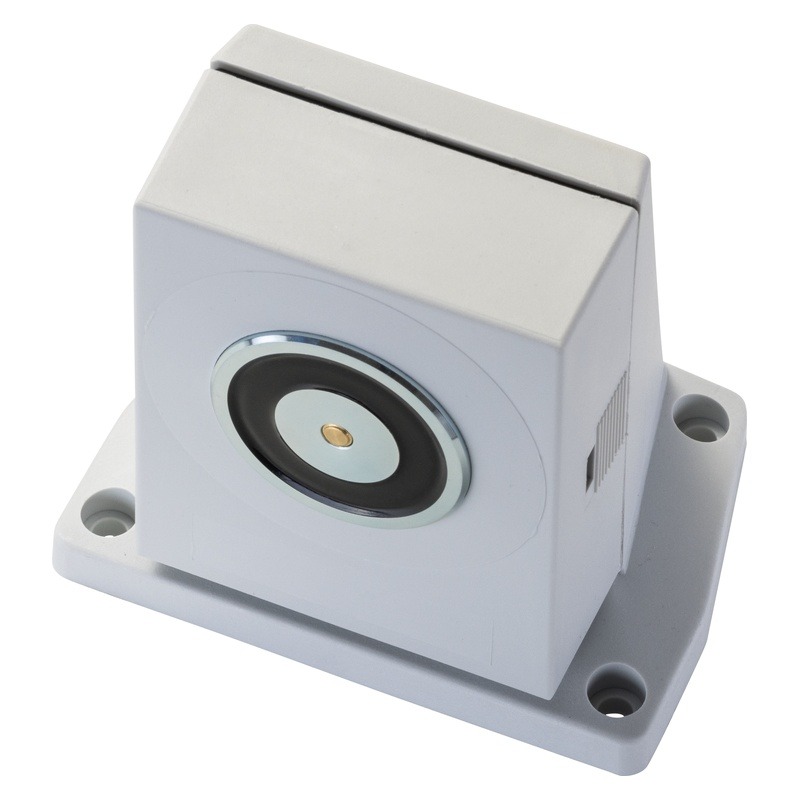

Bodenhaftmagnet für Feststellanlagen, runde Bauform Haftkraft 490 N, Stromaufnahme 63 mA bei 24 V DC Verdeckte Anschlussklemmen, integrierte Freilaufdiode + Verpolschutz Passende Ankerplatten: ASS 55 (flach) oder AFS 55 (Winkel) Schutzart IP 40, kompatibel mit FSZ Basis / Pro / Kompakt und RSZ Kompakt Türhaftmagnet THM 413 für Bodenmontage Der Hekatron THM 413 hält Brand- und Rauchschutztüren am Boden offen und gibt sie bei Rauchalarm, Stromausfall oder Handauslösung sofort frei. Die runde Bauform mit verdeckten Klemmen ist die unauffälligste Variante im Hekatron-Programm und wird vorzugsweise am Bodenanschlag oder an niedrigen Wandkonsolen montiert. Eine integrierte Freilaufdiode schützt die Steuerelektronik der Zentrale beim Abschalten, der Verpolschutz verhindert Schäden bei vertauschten Anschlüssen. Versorgt wird der Magnet über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC – bei Spannungsverlust fällt die Ankerplatte ab und die Tür schließt durch den Türschließer (Fail-Safe). Technische Daten EigenschaftWert MontageortBoden, optional Wand mit Konsole Haftkraft490 N Betriebsspannung24 V DC Stromaufnahme63 mA MagnetdurchmesserØ 55 mm SchutzartIP 40 Anschlussklemmenverdeckt, integrierte Freilaufdiode + Verpolschutz Passende AnkerplattenASS 55 (flach) oder AFS 55 (Winkel) NormenEN 14637, DIN 14677, DIBt-Bauartgenehmigung Zuordnung Magnet → Ankerplatte ModellMontageHaftkraftStandard-PlatteWinkelplatte THM 413Boden490 NASS 55AFS 55 THM 425Wand (rund)686 NASS 65AFS 65 THM 425-1Wand/Tor1.372 NASS 75AFS 75 THM 439 / 185–485Wand schwenkbar490 NASS 55AFS 55 Standard (ASS): flache Platte, Schwenkbereich ±20°. Winkel (AFS): flexible Platte mit großem Schwenkbereich – empfohlen, wenn Tür und Magnet nicht exakt fluchten. Passende Hekatron Feststellanlagen-Zentrale Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab: ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2 externnein FSZ Kompakt1 Tür, externe Melder, designorientiert6nein FSZ BasisStandard-Zentrale (meistverwendet)12nein FSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Auslösung & Wartung Hekatron HAT 02 – Handauslösetaster für manuelle Türschließung (DIBt-Pflicht bei FSZ Kompakt) Hekatron Prüfaerosol 918/5 – für die jährliche Funktionsprüfung nach DIN 14677 Häufige Fragen zum THM 413 Welche Ankerplatte passt zum THM 413?ASS 55 als Standardplatte oder AFS 55 als flexible Winkelplatte. Beide haben den passenden Magnetdurchmesser von 55 mm. Wird der THM 413 für Tür oder Tor eingesetzt?Hauptsächlich für Türen am Bodenanschlag. Für Tore mit höherer Schließkraft empfehlen wir den THM 425-1 (1.372 N). Was passiert bei Stromausfall?Der Magnet wird stromlos, die Ankerplatte fällt ab und der Türschließer schließt die Tür (Fail-Safe nach EN 14637). Welche Hekatron-Zentralen sind freigegeben?FSZ Basis, FSZ Pro, FSZ Kompakt sowie RSZ Kompakt. In allen DIBt-Bauartgenehmigungen gelistet. Wie oft muss der Magnet geprüft werden?Sicht- und Funktionsprüfung jährlich nach DIN 14677, Wartung durch befähigte Person dokumentiert im Prüfbuch.

Top-Zentrale für komplexe Feststellanlagen mit hohen Anforderungen 900 mA Ausgangsstrom (mehr als doppelt so viel wie FSZ Basis), bis zu 24 Melder Integrierte Hupe 65 dB(A), 2 Relaisausgänge, externer Alarmeingang für BMZ/GLT Stille Schließung (DIP 6), 6 DIP-Schalter für umfangreiche Konfiguration Optional: ESM Pro Energiespeichermodul für Notstrombetrieb Hekatron FSZ Pro – die Top-Zentrale Die FSZ Pro ist die leistungsstärkste Hekatron-Feststellanlagenzentrale. Sie ist die richtige Wahl, wenn eine Anlage mehrere Magnete versorgen soll, mehr als 12 Melder braucht, an eine Brandmeldeanlage (BMZ) oder Gebäudeleittechnik (GLT) angebunden wird oder bei Netzausfall noch eine bestimmte Zeit weiterlaufen muss. Im Gegensatz zur FSZ Basis sind verbaut: 900 mA Ausgangsstrom, integrierte Hupe (65 dB(A) in 1 m, 60 s gepuffert), zwei potentialfreie Relais-Ausgänge, ein externer Alarmeingang sowie das Plug-in ESM Pro, das bei Bedarf direkt auf die Leiterplatte aufgesteckt wird – damit überbrückt die Anlage Netzausfälle und kann den Schließvorgang akustisch und über Relais signalisieren. Technische Daten FSZ Pro EigenschaftWert Eingangsspannung230 V AC, 50/60 Hz Nennstromaufnahme234 mA Leistungsaufnahme53,8 VA Ausgangsspannung24 V DC Ausgangsstrom900 mA Hupe65 dB(A) in 1 m, 60 s gepuffert Relais2 Wechsler potentialfrei, max. 250 V AC / 30 V DC, max. 5 A SchutzartIP 30 / IP 65 (mit Kabelverschraubung) Temperaturbereich−10 bis +50 °C Abmessungen146 × 146 × 60,5 mm Gewicht477 g (522 g mit ESM Pro) GehäuseABS/PC weiß (RAL 9003) NormenEN 14637, DIBt Z-6.500-2359, VdS Leistungsmerkmale 900 mA Ausgangsstrom – versorgt mehrere Haftmagnete und viele Melder gleichzeitig Bis zu 24 Brandmelder (12 pro Stich im 2-Stich-Betrieb mit LÜ) Integrierter HAT (50×50 mm), 180° drehbar montierbar Integrierte Hupe 65 dB(A) – 60 s netzunabhängig gepuffert 2 Relaisausgänge potentialfrei (250 V AC / 5 A) für GLT, Hupe extern, Optik Externer Alarmeingang für BMZ/GLT-Anbindung Stille Schließung (DIP 6) – HAT löst ohne Relais-Alarmweiterleitung aus ESM Pro Plug-in (optional) für Notstromversorgung Kompatible Komponenten KomponenteEmpfehlung BrandmelderORS 142, TDS 247, ORS 155 F Funk via FM 155 F TürhaftmagnetTHM 425 (686 N), THM 425-1 (1.372 N), THM 439-Reihe TorsignalTSG 100 Torsignalgeber – Abschluss-Schließsignalisierung Handauslösung externHAT 02 NotstromversorgungESM Pro (Plug-in, exklusiv für FSZ Pro) Welche Hekatron-Zentrale für welche Anlage? ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2neinFSZ Kompakt1 Tür, externe Melder6neinFSZ BasisStandard-Zentrale (meistverwendet)12neinFSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Komponenten einer kompletten Feststellanlage FunktionKomponente BranderkennungORS 142 (optisch) oder TDS 247 (Wärme) Sockel/KonsoleSockel 143 A oder Konsole K 143-S/K SteuerungFSZ Basis / FSZ Pro / FSZ Kompakt / RSZ Kompakt TürfeststellungTHM 425 oder THM 413 / THM 439 AnkerplatteASS 65 (zu THM 425) bzw. AFS 55 / AFS 65 HandauslösungHAT 02 (Pflicht bei FSZ Kompakt) WartungPrüfaerosol 918/5, Prüfbuch, Abnahmeschild Häufige Fragen zur FSZ Pro Wann lohnt sich die FSZ Pro statt FSZ Basis?Bei mehr als 12 Meldern, bei mehreren Magneten, bei BMZ/GLT-Anbindung, bei Notstromforderung oder wenn die Hupe und der zweite Relaisausgang gebraucht werden. Was bringt das ESM Pro?Notstromversorgung – nach Netzausfall puffert es entweder alle Ausgänge max. 3 s (DIP 5 OFF) oder die 24-V-Versorgung bis zur Entladung (DIP 5 ON, ca. 25 s bei 6×ORS + 1×ROLP). Was ist „Stille Schließung"?DIP 6 ON: HAT löst die Tür ohne Relais-Alarmweiterleitung an die GLT aus. Sinnvoll bei Routinen, in denen der Alarmpfad nicht aktiv werden soll. Wie wird die FSZ Pro montiert?Identisch zur FSZ Basis – Aufputz Wand/Decke, im Schaltschrank oder auf Hutschiene 35 mm (mit Adapter). Lochbild 128×128 mm. Externe BMZ-Anbindung?Ja – über den Alarmeingang AL_IN+/AL_IN−. Die BMZ kann die FSZ Pro auslösen, parallel zur Branderkennung über die ORS-Stiche.

GEZE TS 4000 Türschließer mit Normalgestänge Robuster Obentürschließer mit Scherengestänge — EN 1-6 stufenlos einstellbar, für einflügelige Türen bis 1400 mm Flügelbreite. Für schwere und stark frequentierte Türen. Gestängetürschließer EN 1-6 stufenlos einstellbar Für Türen bis 1400 mm Flügelbreite (Variante EN 5-7 bis 1600 mm) Integrierte Öffnungsdämpfung + optische Schließkraftanzeige Sicherheitsventil — schützt bei gewaltsamem Aufreißen Zugelassen für Feuer- und Rauchschutztüren nach EN 1154 DIN rechts und links, Bandseite oder Bandgegenseite Der robuste Türschließer für anspruchsvolle Einsätze Wo eine Tür besonders schwer oder stark frequentiert ist, spielt der GEZE TS 4000 seine Stärken aus. Das robuste Scherengestänge ist mechanisch stabiler als eine Gleitschiene und erträgt auch rauhe Behandlung — ideal für Eingangstüren, Nebeneingänge, Werkstatt- oder Lagertüren. Die Schließkraft ist stufenlos zwischen EN 1 und EN 6 einstellbar; eine Sondervariante EN 5-7 deckt sogar Flügelbreiten bis 1600 mm ab. Optisch fällt der Schließer größer aus als ein TS 5000, dafür bringt er alles mit, was der Standard-Schließer auch bietet: integrierte Öffnungsdämpfung, optische Schließkraftanzeige und die komfortable Einstellung aller Funktionen von vorn. Ein zusätzliches Sicherheitsventil schützt den Schließer bei gewaltsamen Auftrieben, etwa wenn die Tür im Wind aufschlägt. Produkt-Highlights GEZE TS 4000 Mechanisch robust — Scherengestänge hält auch grobe Belastung aus EN 1-6 stufenlos — das breiteste Spektrum der GEZE-Serie (optional EN 5-7) Optische Schließkraftanzeige — wie beim TS 5000 Öffnungsdämpfung integriert — schützt vor Stoßbelastung Sicherheitsventil — verhindert Beschädigung bei Aufreißen Alle Funktionen von vorn einstellbar — kein Demontieren Brandschutz-zugelassen — EN 1154 für T30/T60/T90 Technische Daten GEZE TS 4000 SchließkraftEN 1-6, stufenlos (optional EN 5-7) Max. Flügelbreite1400 mm (EN 5-7: 1600 mm) DIN 18040 barrierefreibis 1100 mm Max. Öffnungswinkel180° Maße Schließkörper (B × H × T)287 × 46 × 60 mm MontageNormalgestänge, Bandseite oder Bandgegenseite TüranschlagDIN rechts und links Öffnungsdämpfungintegriert, einstellbar Schließkraftanzeigeoptisch Sicherheitsventilgegen gewaltsames Aufreißen ZulassungenEN 1154, CE, Brandschutz T30/T60/T90 LieferumfangSchließerkörper mit Normalgestänge (Feststellgestänge optional) Montagehinweise GEZE TS 4000 Normalgestänge ist im Lieferumfang enthalten — alternativ Feststellgestänge (mechanisch, 70°-150°) bestellbar. Gestänge am Türblatt, Schließerkörper am Rahmen (Standard) oder umgekehrt. Montageplatte bei Brandschutztüren zwingend (separat bestellen). Alle hydraulischen Funktionen (Schließkraft, Geschwindigkeit, Endschlag, Dämpfung) von vorn einstellen. Normen & Zulassungen GEZE TS 4000 DIN EN 1154 — Türschließmittel mit kontrolliertem Schließablauf Feuer- und Rauchschutz — zugelassen für T30, T60, T90 (mit Montageplatte) DIN 18040 — barrierefrei bis 1100 mm CE-Kennzeichnung Häufige Fragen TS 4000 oder TS 5000 — welchen soll ich nehmen?TS 4000 mit Scherengestänge ist robuster und für schwere oder stark frequentierte Türen geeignet (auch T90 bis 1600 mm). TS 5000 mit Gleitschiene ist dezenter und eleganter, deckt EN 2-6 bis 1400 mm ab. Bei Eingängen mit hoher Beanspruchung oder besonders schweren Türen: TS 4000. Bei Standard-Innentüren mit Wert auf Optik: TS 5000. Was ist der Unterschied zwischen Normal- und Feststellgestänge?Das Normalgestänge schließt die Tür einfach. Das Feststellgestänge hält die Tür zusätzlich in einem Winkel zwischen 70° und 150° mechanisch offen — praktisch beim Ein- und Ausladen, aber nicht brandschutzzugelassen. Für welche Türbreiten ist der TS 4000 geeignet?Standard-Ausführung bis 1400 mm (EN 1-6). Für sehr breite Türen gibt es die Sondervariante EN 5-7 mit 1600 mm. Passt der TS 4000 auf Brandschutztüren?Ja, für T30, T60 und T90 nach EN 1154 zugelassen — mit Montageplatte. Wie läuft die Wartung?Jährliche Sichtprüfung und Funktionstest. Gestänge auf Verformung prüfen, Gelenke gegebenenfalls ölen. Bei Brandschutz nach DIN 14677. GEZE Obentürschließer im Vergleich MK-Beschläge führt die ganze GEZE Türschließer-Familie. Welche Serie passt zu Ihrer Anforderung? SerieArtikelnr.ENMax. BreiteBesonderheit TS 2000 NV128885.102421.126234EN 2-41100 mmGestänge, wirtschaftlich, thermostabil TS 3000 V028348.068221MEN 1-41100 mmGleitschiene, kompakt (226 mm) TS 4000102789.102421MEN 1-61400 mmGestänge, robust, optische Anzeige (dieses Produkt) TS 4000 Nassraum120104.102421EN 2-41100 mmGestänge, korrosionsgeschützt TS 5000027333.068221MEN 2-61400 mmGleitschiene, Standard, von vorn einstellbar TS 5000 ECline143640.143572EN 3-51250 mmBarrierefrei, Öffnungsunterstützung TS 5000 R027333.116300EN 2-61400 mmFeststellanlage mit Rauchmelder
