Hekatron THM 433 Türhaftmagnet für Wandmontage
117,50 €*
inkl. MwSt
98,74 €
zzgl. MwSt
Lieferzeit 2-4 Werktage
Produktinformationen "Hekatron THM 433 Türhaftmagnet für Wandmontage"

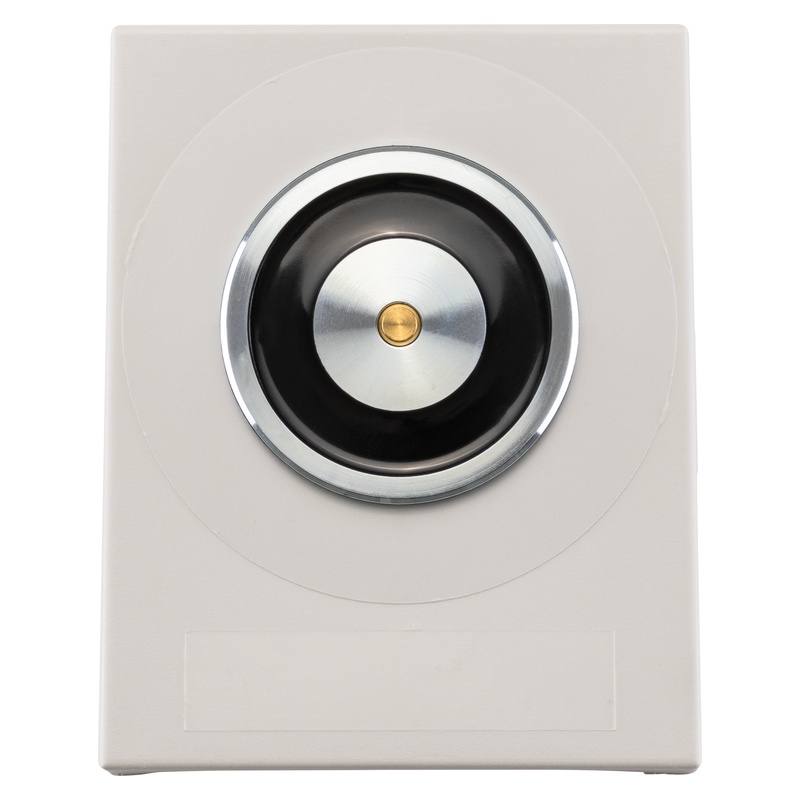

Hekatron THM 433 Türhaftmagnet für Wandmontage
Der Hekatron THM 433 ist ein Türhaftmagnet für die Wandmontage, der Feuerschutzabschlüsse und Rauchschutztüren mit 490 N Haftkraft offenhält und sie freigibt, sobald der Haltestrom abgeschaltet wird.
- Haftkraft 490 N bei 24 V DC und 63 mA Stromaufnahme
- Wandmontage, runde Bauform mit Polfläche Ø 50 mm
- Integrierte Funkenlöschdiode schützt die Schaltkontakte der Zentrale
- Verpolschutz sichert gegen fehlerhafte Polarität beim Anschluss
- Keine Remanenz, Einschaltdauer 100 % bei 1,5 W Leistungsaufnahme
- Passende Ankerplatten: ASS 55, AFS 55 oder ATS 55
Technische Daten
Elektrische Werte und Zulassungen
| Artikel | Hekatron THM 433 Türhaftmagnet |
| Hersteller-Artikelnummer | 6.500.096 |
| Montageart | Wandmontage |
| Haftkraft | 490 N |
| Betriebsnennspannung | 24 V DC |
| Stromaufnahme | 63 mA |
| Leistungsaufnahme | 1,5 W |
| Einschaltdauer | 100 % |
| Betriebsumgebungstemperatur | -5 bis +55 °C |
| Schutzart | IP 40 |
| Gewicht | 0,5 kg |
| Polfläche | Ø 50 mm |
| Standardanker | ASS 55 (6.500.023) |
| Winkelanker | AFS 55 (6.500.102), Schwenkwinkel ±60° |
| Teleskopanker | ATS 55 (6.500.100), Federweg 20 mm |
| Prüfnorm | DIN EN 1155 |
| DIBt-Zulassungen | Z-6.5-1725, Z-6.5-1871, Z-6.5-1891 |
| Leistungsbeständigkeit | Zertifikat 0786-CPR-21391 |
Zuordnung Haftmagnet zu Ankerplatte
| Haftmagnet | Haftkraft | Standardanker | Winkelanker | Teleskopanker |
| THM 413 | 490 N | ASS 55 | AFS 55 | ATS 55 |
| THM 425 | 686 N | ASS 65 | AFS 65 | ATS 75 |
| THM 425-1 | 1.372 N | ASS 75 | AFS 75 | ATS 75 |
| THM 433 | 490 N | ASS 55 | AFS 55 | ATS 55 |
| THM 433-1 | 1.372 N | ASS 75 | AFS 75 | ATS 75 |
| THM 439/185, /335, /485 | 490 N | ASS 55 | AFS 55 | ATS 55 |
| THM 440 | 490 N | ASS 55 | AFS 55 | ATS 55 |
Quelle der Zuordnung ist die Hekatron Montageanleitung Haftmagnete (7002000). Es dürfen ausschließlich die dort zugeordneten Ankerplatten verwendet werden, sonst erlischt die Gültigkeit der Bauartgenehmigung.
Anwendung
Einsatzbereich und Normen-Kontext
Anwendungsbereich: Der THM 433 hält bewegliche Raumabschlüsse wie Feuerschutzabschlüsse und Rauchschutztüren im geöffneten Zustand fest. Er muss mit einem Rauchmeldesystem gekoppelt sein, das im Brandfall den Haltestrom abschaltet, damit der Türschließer den Abschluss selbsttätig schließt und die Ausbreitung von Feuer und Rauch verhindert. Ein Betrieb ohne Zentrale und Melder ist unzulässig.
Die Funkenlöschdiode schützt die Schaltelemente der Zentrale vor vorzeitigem Abbrand und vor Überspannungsspitzen, die beim Abschalten der Magnetspule entstehen. Der Verpolschutz verhindert Schäden, wenn die Polarität beim Anschließen vertauscht wird. Als Zentrale eignen sich Hekatron FSZ Basis Feststellanlagen-Zentrale">FSZ Basis, FSZ Pro, FSZ Kompakt oder RSZ Kompakt, als Melder der Hekatron ORS 142 Optischer Rauchschalter">ORS 142 oder der Thermo-Differential-Schalter Hekatron TDS 247 Thermo-Differential-Schalter">TDS 247.
Häufige Fragen
Welche Ankerplatte gehört zum THM 433?
Standardmäßig die ASS 55 (6.500.023). Für schräge Türblätter oder ungewöhnliche Zargengeometrien gibt es die flexible Winkelankerplatte AFS 55 (6.500.102) mit ±60° Schwenkwinkel, für Toleranzausgleich in der Tiefe die Teleskopankerplatte ATS 55 (6.500.100) mit 20 mm Federweg. Andere Ankerplatten dürfen laut Hekatron Montageanleitung nicht verwendet werden.
Worin unterscheidet sich der THM 433 vom THM 425?
Beide sind Wandhaftmagnete in runder Bauform. Der THM 433 hält mit 490 N und arbeitet mit der Ankerplatte ASS 55, der THM 425 hält mit 686 N und benötigt die größere ASS 65. Für übliche Brandschutztüren reicht der THM 433. Für Tore und schwere Abschlüsse gibt es den THM 433-1 mit 1.372 N und Ø 70 mm Polfläche, der die ASS 75 benötigt.
Was passiert bei Stromausfall?
Der Magnet arbeitet nach dem Ruhestromprinzip: Er hält nur, solange Haltestrom fließt. Fällt die Spannung aus oder schaltet die Zentrale bei Alarm oder Störung ab, gibt der Magnet die Tür sofort frei und der Türschließer schließt sie. Eine Remanenz, also ein Nachhalten durch Restmagnetismus, besteht nicht.
Welche Prüfungen sind vorgeschrieben?
Nach DIN 14677-1 prüft der Betreiber die Anlage monatlich auf Funktion, eine Fachkraft nach DIN 14677-2 führt jährlich die Fachprüfung durch. Der Magnet selbst unterliegt keinem festen Tauschzyklus, der angeschlossene optische Rauchschalter dagegen ist nach 8 Jahren zu tauschen. Dokumentiert wird das im Prüfbuch aus dem IW-Set RS.
