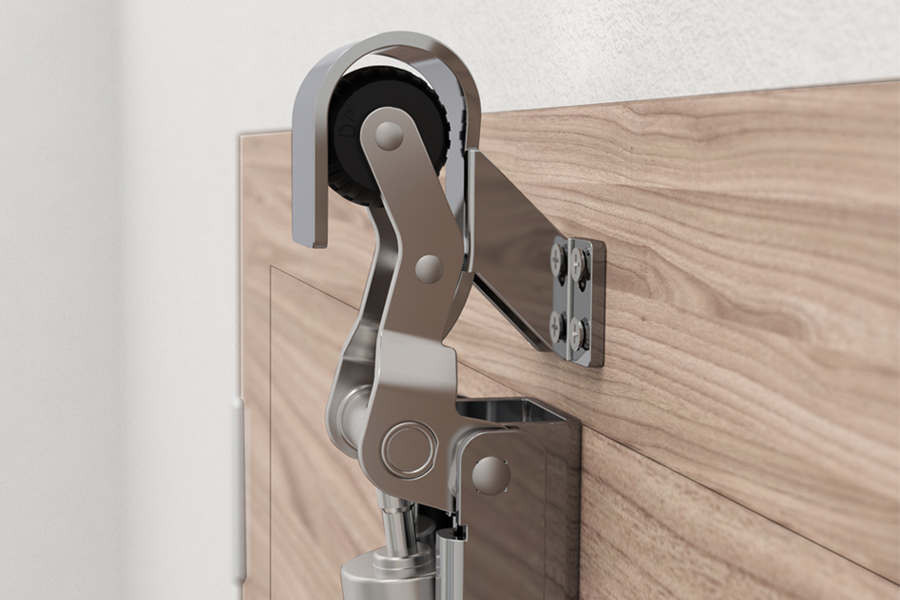

Dictator Türdämpfer H 1300 - Haken 1009 - 80 N

Dictator H 1300 - Spezial-Türdämpfer für schwere Türen Mit verstärktem Gelenk für besonders schwere TürenMit Haken 1009 für gleichliegende Türen - Federstärke: 50 N DICTATOR Türdämpfer H 1300 mit verstärktem Gelenk für besonders schwere Türen. Der Türdämpfer bremst die zufallende Tür progressiv/gedämpft ab, die Tür zieht sich leise in das Türschloß und hält sicher geschlossen. Der DICTATOR Türdämpfer H 1300 ist mit einem verstärkten Gelenk und einem längeren Rollenhebel ausgestattet. Dadurch erreicht man eine lange Lebensdauer auch bei extrem großen und schweren Drehflügeltoren und Türen. Die progressive Dämpfungscharakteristik des H1300 ist besonders bei großen & schweren Türen wichtig, da die Auftreffgeschwindigkeit sich vervielfacht, je weiter weg der Türdämpfer vom Türscharnier entfernt ist. Die Dämpfung wie auch die Schließgeschwindigkeit ist einstellbar. Der DICTATOR Universal-Türdämpfer H 1300 besteht aus einem Gehäuse mit Rollenhebel, dem Dämpfungszylinder mit Schließfeder und einer Einlaufkurve. Dieser Türdämpfer ist für links- und rechtsschließende Türen geeignet. Für schmale Stahlzargen sind Anschweißplatten und für dünnwandige Stahltüren großflächige Grundplatten, auf Anfrage, lieferbar.  Technische Daten: Türarten DIN links und DIN rechts; auf-, zurück- und gleichliegend Schließkraft 50, 80 bzw. 115 N (am Türdämpfer gemessen) Dämpfungscharakteristik progressiv, einstellbar Dämpfungsflüssigkeit nahezu temperaturneutrales Silikonöl Oberfläche vernickelt Lieferumfang Türdämpfer, Einlaufhaken, Befestigungsschrauben Material Stahl Ausführungen: Artikelnummer Haken Federstärke 300110 Haken 1009 50 N 300100 Haken 1013 50 N 300140 Haken 1009 80 N  300130  Haken 1013  80 N  300145 Haken 1009  115 N  300135 Haken 1013  115 N  Montage: Der DICTATOR Universal-Türdämpfer H1300 wird auf dem Türblatt etwa in Türmitte, befestigt. 1) Sie obere Kante des Gehäuses soll ca. 1 mm über die Oberkante des Türblatts herausragen. (siehe hierzu auch das Maßblatt). 2) Der Einlaufhaken wird an der Türzarge so befestigt, daß die Gummirolle zentrisch in den Haken einläuft 3) Die richtige Höhe des Hakens ist dann gegeben, wenn die Gummirolle bei umgeklapptem Rollenhebel die Vorderkante des Hakens gerade noch leicht berührt.Lieferumfang:- Dictator Türdämpfer H 1300 - für schwere Türen- Haken 1009-Federstärke: 50 N

DICTATOR V 1600 Universal-Türdämpfer mattverchromt Das Universalmodell in unterschiedlichsten Ausführungen DICTATOR Universal-Türdämpfer V 1600 bremst zufallende Türen progressiv, also besonders gedämpft ab, die Tür zieht sich leise in das Türschloß und hält sicher geschlossen. Dieser Türdämpfer ist für Zimmertüren und Eingangstüren geeignet. Er bietet durch die hochwertige Gehäuseoberfläche und den elegant verkleideten Dämpfzylinder sowie die unsichtbare Befestigung ein sehr ansprechendes Design. Mit Hilfe der Grundplatte wird der Türschließer zuerst an der Tür befestigt und dann einfach heruntergeklappt und eingerastet. Der Türdämpfer V 1600 ist bekannt für die leichte Montage.Der Türdämpfer V 1600 ist für die Anbringung an der Türvorderseite konzipiert, er wird in senkrechter Position montiert. Für den Einsatz an Feuerschutztüren verwenden Sie bitte den Türdämpfer V 1600 F. Eigenschaften: Der Zylinder des Türdämpfers ist verkleidet und die Befestigungsschrauben an der Tür sind nicht sichtbar In verschiedenen Farben und Oberflächen erhältlich (verchromt, farbig beschichtet, Edelstahl) Dank der Ausführungen von 20 bis 115 N für unterschiedlichste Tür- und Montagesituationen geeignet Spezialausführung für Brandschutztüren V 1600 F Technische Daten: Türarten DIN links und DIN rechts, auf-, gleich- und zurückliegend Schließkraft 20, 50, 80 bzw. 115 N (am Türdämpfer gemessen) Dämpfungscharakteristik progressiv, Schließgeschwindigkeit regulierbar Dämpfungsflüssigkeit nahezu temperaturneutrales Silikonöl Montagearten senkrecht Lieferumfang Türdämpfer, Einlaufhaken, Befestigungsschrauben Material Stahl oder Edelstahl (matt) Ausführungen Türdämpfer V 1600: Artikelnr Ausführung + Haken Federstärke Oberfläche 300460X Haken 1009 für gleichliegende Türen (-4 bis +14 mm) normale Feder 50 N mattverchromt 300461X Haken 1013 für aufliegende Türen (+15 bis +30 mm) normale Feder 50 N mattverchromt 300457 Haken 1011 für zurückliegende Türen (-5 bis -20 mm) normale Feder 50 N mattverchromt 300480X Haken 1009 für gleichliegende Türen (-4 bis +14 mm) starke Feder 80 N mattverchromt 300480.1013 Haken 1013 für aufliegende Türen (+15 bis +30 mm) starke Feder 80 N mattverchromt 300480.1011 Haken 1011 für zurückliegende Türen (-5 bis -20 mm) starke Feder 80 N mattverchromt Montage: Der DICTATOR Türdämpfer V 1600 wird auf dem Türblatt mittels einer schwenkbaren Grundplatte, etwa in Türmitte, befestigt. Zunächst klappt man die Grundplatte heraus, senkrecht etwa in der Mitte der Tür das Türblatt halten, und die Grundplatte befestigen. Zuerst mit nur einer Schraube im Langloch befestigen, daß das obere Ende der Grundplatte ca. 2 mm über die Türoberkante hinausragt. Siehe hierzu auch das MaßblattNach Kontrolle der lotrechten Position wird die Grundplatte endgültig mit den übrigen Schrauben Ø 4,5 x 19 befestigt, dann das Gehäuse nach unten schwenken bis es an der Grundplatte einrastet. Der Einlaufhaken wird an der Türzarge befestigt, daß die Gummirolle zentrisch in den Haken einläuft. Die richtige Höhe des Hakens ist dann gegeben, wenn die Gummirolle bei umgeklapptem Rollenhebel die Vorderkante des Hakens gerade noch leicht berührt. Für aufliegende Türen mit einem Überfalz von 10 - 30 mm verwenden Sie den Haken Typ 1013, für 10 - 20 mm zurückliegende Türen den Haken Typ 1011. Der Haken 1009 kommt bei gleichliegenden Türen zum Einsatz. Lieferumfang: Dictator Türdämpfer V 1600 - mattverchromt Einlaufhaken Befestigungsschrauben

Dictator H 1300 - Spezial-Türdämpfer für schwere Türen Mit verstärktem Gelenk für besonders schwere TürenMit Haken 1013 für aufliegende Türen - Federstärke: 115 N  DICTATOR Türdämpfer H 1300 mit verstärktem Gelenk für besonders schwere Türen. Der Türdämpfer bremst die zufallende Tür progressiv/gedämpft ab, die Tür zieht sich leise in das Türschloß und hält sicher geschlossen. Der DICTATOR Türdämpfer H 1300 ist mit einem verstärkten Gelenk und einem längeren Rollenhebel ausgestattet. Dadurch erreicht man eine lange Lebensdauer auch bei extrem großen und schweren Drehflügeltoren und Türen. Die progressive Dämpfungscharakteristik des H1300 ist besonders bei großen & schweren Türen wichtig, da die Auftreffgeschwindigkeit sich vervielfacht, je weiter weg der Türdämpfer vom Türscharnier entfernt ist. Die Dämpfung wie auch die Schließgeschwindigkeit ist einstellbar. Der DICTATOR Universal-Türdämpfer H 1300 besteht aus einem Gehäuse mit Rollenhebel, dem Dämpfungszylinder mit Schließfeder und einer Einlaufkurve. Dieser Türdämpfer ist für links- und rechtsschließende Türen geeignet. Für schmale Stahlzargen sind Anschweißplatten und für dünnwandige Stahltüren großflächige Grundplatten, auf Anfrage, lieferbar.  Technische Daten: Türarten DIN links und DIN rechts; auf-, zurück- und gleichliegend Schließkraft 50, 80 bzw. 115 N (am Türdämpfer gemessen) Dämpfungscharakteristik progressiv, einstellbar Dämpfungsflüssigkeit nahezu temperaturneutrales Silikonöl Oberfläche vernickelt Lieferumfang Türdämpfer, Einlaufhaken, Befestigungsschrauben Material Stahl Ausführungen: Artikelnummer Haken Federstärke 300110 Haken 1009 50 N 300100 Haken 1013 50 N 300140 Haken 1009 80 N  300130  Haken 1013  80 N  300145 Haken 1009  115 N  300135 Haken 1013  115 N  Montage: Der DICTATOR Universal-Türdämpfer H1300 wird auf dem Türblatt etwa in Türmitte, befestigt. 1) Sie obere Kante des Gehäuses soll ca. 1 mm über die Oberkante des Türblatts herausragen. (siehe hierzu auch das Maßblatt). 2) Der Einlaufhaken wird an der Türzarge so befestigt, daß die Gummirolle zentrisch in den Haken einläuft 3) Die richtige Höhe des Hakens ist dann gegeben, wenn die Gummirolle bei umgeklapptem Rollenhebel die Vorderkante des Hakens gerade noch leicht berührt. Lieferumfang:- Dictator Türdämpfer H 1300 - für schwere Türen- Haken 1009 oder 1013 (wählbar)

Dictator H 1300 - Spezial-Türdämpfer für schwere Türen Mit verstärktem Gelenk für besonders schwere TürenMit Haken 1013 für aufliegende Türen - Federstärke: 50 N  DICTATOR Türdämpfer H 1300 mit verstärktem Gelenk für besonders schwere Türen. Der Türdämpfer bremst die zufallende Tür progressiv/gedämpft ab, die Tür zieht sich leise in das Türschloß und hält sicher geschlossen. Der DICTATOR Türdämpfer H 1300 ist mit einem verstärkten Gelenk und einem längeren Rollenhebel ausgestattet. Dadurch erreicht man eine lange Lebensdauer auch bei extrem großen und schweren Drehflügeltoren und Türen. Die progressive Dämpfungscharakteristik des H1300 ist besonders bei großen & schweren Türen wichtig, da die Auftreffgeschwindigkeit sich vervielfacht, je weiter weg der Türdämpfer vom Türscharnier entfernt ist. Die Dämpfung wie auch die Schließgeschwindigkeit ist einstellbar. Der DICTATOR Universal-Türdämpfer H 1300 besteht aus einem Gehäuse mit Rollenhebel, dem Dämpfungszylinder mit Schließfeder und einer Einlaufkurve. Dieser Türdämpfer ist für links- und rechtsschließende Türen geeignet. Für schmale Stahlzargen sind Anschweißplatten und für dünnwandige Stahltüren großflächige Grundplatten, auf Anfrage, lieferbar.  Technische Daten: Türarten DIN links und DIN rechts; auf-, zurück- und gleichliegend Schließkraft 50, 80 bzw. 115 N (am Türdämpfer gemessen) Dämpfungscharakteristik progressiv, einstellbar Dämpfungsflüssigkeit nahezu temperaturneutrales Silikonöl Oberfläche vernickelt Lieferumfang Türdämpfer, Einlaufhaken, Befestigungsschrauben Material Stahl Ausführungen: Artikelnummer Haken Federstärke 300110 Haken 1009 50 N 300100 Haken 1013 50 N 300140 Haken 1009 80 N  300130  Haken 1013  80 N  300145 Haken 1009  115 N  300135 Haken 1013  115 N  Montage: Der DICTATOR Universal-Türdämpfer H1300 wird auf dem Türblatt etwa in Türmitte, befestigt. 1) Sie obere Kante des Gehäuses soll ca. 1 mm über die Oberkante des Türblatts herausragen. (siehe hierzu auch das Maßblatt). 2) Der Einlaufhaken wird an der Türzarge so befestigt, daß die Gummirolle zentrisch in den Haken einläuft 3) Die richtige Höhe des Hakens ist dann gegeben, wenn die Gummirolle bei umgeklapptem Rollenhebel die Vorderkante des Hakens gerade noch leicht berührt.Lieferumfang:- Dictator Türdämpfer H 1300 - für schwere Türen- Haken 1009 oder 1013 (wählbar)

Universal-Türdämpfer DICTATOR R 1400 RAL 8017 Schokoladenbraun Für die Montage auf der Bandgegenseite der Tür Der DICTATOR Universal-Türdämpfer R 1400 bremst die zufallende Tür sanft ab, die Tür zieht sich leise in das Türschloß und hält sicher geschlossen. Alle DICTATOR Türdämpfer sind werksseitig auf optimales Dämpfungsverhalten eingestellt. Der Universal-Türdämpfer R 1400 wurde für Türen angefertigt, an denen eine verdeckte Montage auf der Rückseite der Tür aus optischen und praktischen Gesichtspunkten wichtig ist. Der Türdämpfer ist für links und für rechts angeschlagene Türen einsetzbar. Der Türdämpfer R 1400 ist trotz seiner kleinen Ausführung für Zimmertüren und kleine Eingangstüren sehr gut geeignet. Er verfügt über ein sehr ansprechendes Design durch sein verchromtes Gehäuse, den elegant verkleideten Dämpfzylinder, und der kaum sichtbaren Befestigung. Der DICTATOR Universal-Türdämpfer R 1400 besteht aus seinem Gehäuse mit Rollenhebel, und der Einlaufkurve. Durch einen Spezialzylinder im Gehäuse ist auch eine waagerechte Montage des Türdämpfers an der Tür möglich. Den Universal-Türdämpfer R 1400 kann man auch an Türen in Außen- und Innenbereichen einsetzen. Für Außenbereiche und Feuchträume ist die Ausführung Türdämpfer R 1400 Edelstahl lieferbar. Ausführungen Dictator R 1400: Artikelnr Federstärke Haken Oberfläche 300970 20 N Haken 1014 RAL 8017 Schokoladenbraun Technische Daten: Türarten DIN links und DIN rechts, auf-, gleich- und zurückliegend Schließkraft 20 N (am Türdämpfer gemessen) Dämpfungscharakteristik progressiv Schließgeschwindigkeit Einstellbar Dämpfungsflüssigkeit nahezu temperaturneutrales Silikonöl Oberfläche RAL 8017 Schokoladenbraun Lieferumfang Türdämpfer, Einlaufhaken, Befestigungsschrauben Material Stahl Montage Dictator R 1400: Der DICTATOR Universal-Türdämpfer R 1400 wird auf der Rückseite des Türblatts montiert. Achtung! Die Einlaufkurve des Türdämpfers ragt bei dieser Montageart in den freien Durchgang der Tür hinein. Montieren Sie deshalb den Türdämpfer R 1400 wegen der Verletzungsgefahr immer nur seitlich (ca. 8 mm von der Zarge) und niemals in der Türmitte.  Der Universal-Tüdämpfer R 1400 kann auch waagrecht montiert werden.  Zuerst wird die Einlaufkurve am Türstock montieret. Anschließend wird das Gehäuse des Türdämpfers auf der Rückseite des Türblattes montiert. Die Gummirolle des umgeklappten Rollenhebels sollte die Vorderkante der Einlaufkurve gerade noch leicht berühren. Lieferumfang:- Dictator Türdämpfer R 1400 - RAL 8017 Schokoladenbraun - Montage auf der Türrückseite
