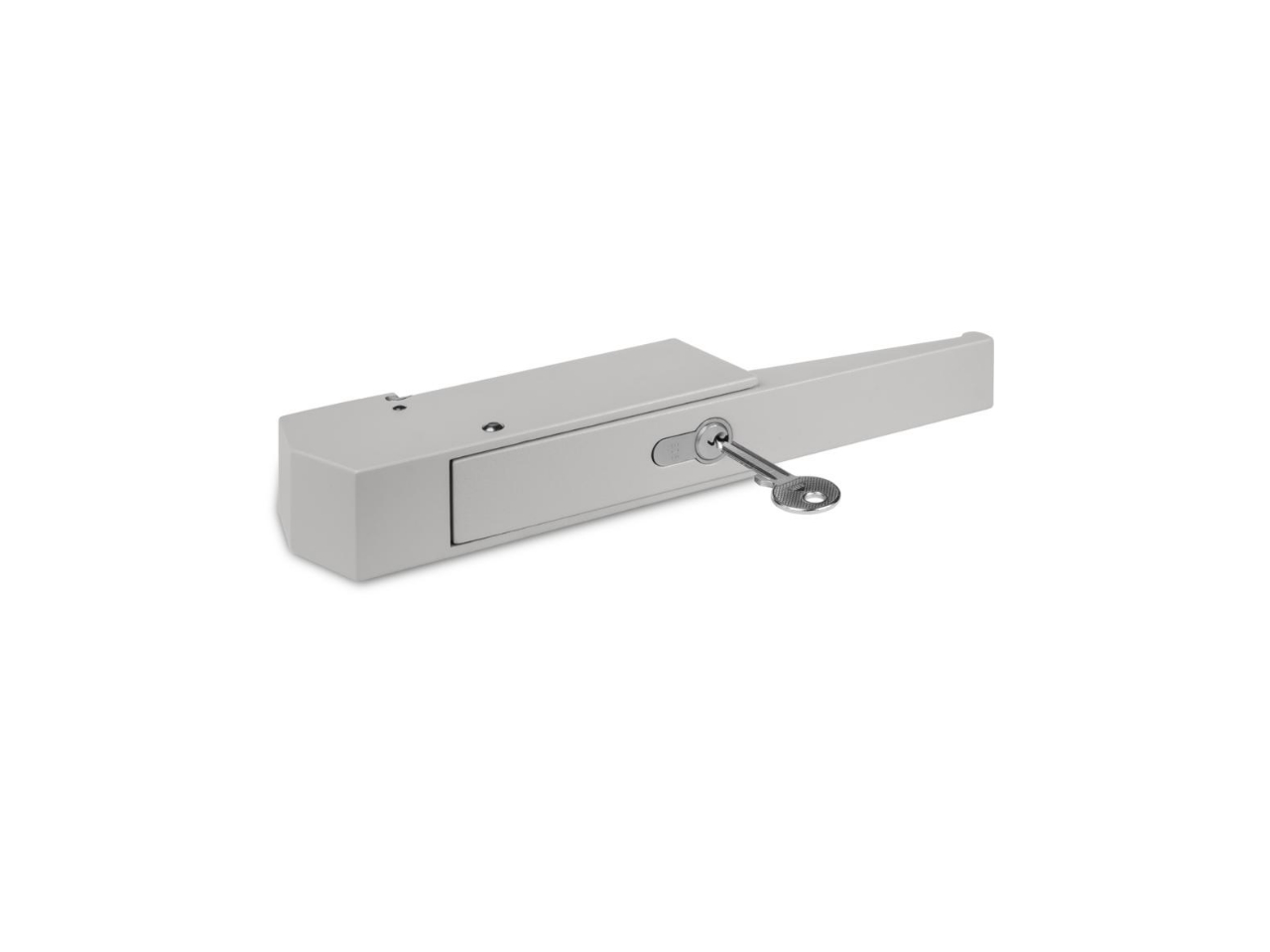

Schnappverschluss für Normalkühlung in Plusgraden - Steinbach & Vollmann
für Normalkühlung
DIN rechts oder links
rechts und links verwendbar für Normalkühlung
Gewicht: 1.035 kg
Werkstoff: Kunststoff PA 6
Oberfläche Außengehäuse: schwarz
Oberfläche Innengehäuse: grün
mit eingebautem Profilzylinder
mit 3 Schlüsseln
Montageanleitung Schnappverschluss “Kompakt”

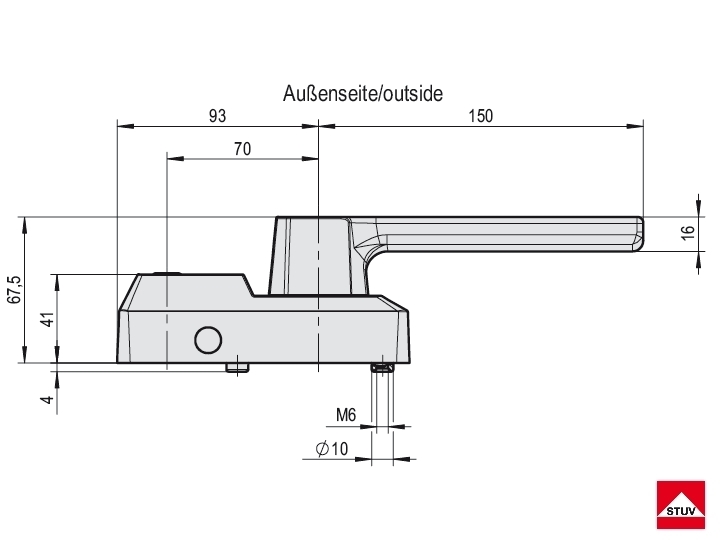

Das Lochbild, für die Montage, entsprechend der Maßangaben anbringen
Vierkantstift (Teil 1) in die Nuss des Innenverschlusses (Teil 2) stecken
Innenverschluss, mit seinen Ansatzführungen, von der Türinnenseite aufstecken
Außenverschluss (Teil 3) auf das äußere Türblatt setzen.
Innenverschluss mit Außenverschluss, unter Verwendung der vier Senkschrauben (Teil 5), verschrauben. Schraubenköpfe mit Abdeckstopfen (Teil 6) abdecken
Fallenfunktion prüfen.
Kloben (Teil 7) an den Rahmen schrauben und den Türanpress - druck einstellen.
Achtung! Bei Schließversuchen und Tests der Notöffnungsfunktion, bei eingebauter Tür, muss sich aus Sicherheitsgründen eine zweite Person vor der zu prüfenden Tür befinden.
Lieferumfang: - 1 Schnappverschluss “Kompakt” für Kühlraumtüren - 3 Schlüssel
Zubehör-Set passend zu Verschluss "Kompakt"
Befestigungszubehör für unterschiedliche Türstärken
für verschiedene Türstärken 60 - 130 mm (auswählbar)
DIN: rechts oder links
4 Schrauben mit U-Scheiben
1 Vierkantstift
4 Stopfen
Ausführungen:
Artikelnummer
Türstärke
Gewicht
3.31.2580.0
60 mm
0,152 kg
3.31.2581.0
80 mm
0,180 kg
3.31.2582.0
100 mm
0,204 kg
3.31.2583.0
105 mm
0,220 kg
3.31.2584.0
115 mm
0,240 kg
3.31.2585.0
120 mm
0,264 kg
3.31.2586.0
135 mm
0,285 kg
Lieferumfang Zubehör-Set zu Verschluss "Kompakt":- 4 x Schrauben mit U-Scheiben- 1 x Vierkantstift- 4 x Stopfen
Schließkloben Polyamid 6.6 - Höhe 11 mm
Passend zu: EURO 5000 Verschluss mit Falle, EURO 2000 Verschluss mit Falle und zu Verschluss "Kompakt"
11 mm hoch verstellbar
Werkstoff: Kunststoff Polyamid 6.6
Oberfläche: schwarz (RAL 9005)
mit Rasterplatte
verstellbar
Gewicht: 0.012 kg
passend zu folgenden Verschlüssen:- EURO 5000 Verschluss mit Falle- EURO 2000 Verschluss mit Falle- Verschluss "Kompakt"
Ausführungen:
Artikelnummer
Material / Oberfläche
3.31.0769.0
Kunststoff PA 6 - schwarz (RAL 9005)
Lieferumfang:- 1 Schließkloben - 11 mm hoch verstellbar
Pressverschluss für Kühlraumtüren von Steinbach & Vollmann
KRT-Pressverschluss "EURO 2000" mit Zylinder, Außen- und Innenhebel
mit eingebautem Profilzylinder
mit integrierter Notauslösevorrichtung
Außen- und Innenhebel aus Edelstahl
Werkstoff Griff: Edelstahl
Oberfläche Griff: gesandstrahlt
Werkstoff Gehäuse: Kunststoff, PA 6
Oberfläche Gehäuse:– Außengehäuse: schwarz (RAL 9005)– Innengehäuse: grün (RAL 6024)
mit eingebautem Profilzylinder
mit 3 Schlüsseln
Ausführungen Pressverschluss:
Artikelnummer
Türstärke
Gewicht
3.31.2001.1
56 – 60 mm
2,700 kg
3.31.2000.1
76 – 80 mm
2,675 kg
3.31.2006.1
86 – 90 mm
2,830 kg
3.31.2010.1
96 – 100 mm
2,825 kg
3.31.2004.1
106 –110 mm
2,800 kg
3.31.2011.1
116 – 120 mm
2,835 kg
3.31.2012.1
136 – 140 mm
2,885 kg
3.31.2016.1
156 – 160 mm
2,910 kg
Montageanleitung Pressverschluss “Euro 2000”
Außenführung Teil 1
anschrauben.
Bei Rechtsanschlag Einlage Teil 2 „rechts“ sichtbar einlegen,
bei Linksanschlag Einlage Teil 2 „links“ sichtbar einlegen.
Innenführung Teil 3
anschrauben,
bei Rechtsanschlag Innensechskantschraube in Pos. „R“ einschrauben
bei Linksanschlag Innensechskantschraube in Pos. „L“ einschrauben
Innenhebel Teil 6
von der waagerechten Schließstellung ca. 45° in Öffnungs richtung drehen, auf die Innenführung Teil 3 stecken und in Schließstellung zurückdrehen.
Außenhebel Teil 4
in senkrechter Stellung durch die Türe stecken
Unterscheibe Teil 7 einlegen
Außenhebel Teil 4 und Innenhebel Teil 6
mit Sechskantschraube Teil 8 verschrauben
Flächen der Sechskantschraube müssen waagerecht stehen
Schließfunktion prüfen
Falls der Verschluss blockiert oder schwergängig ist, muss zusätzlich Ausgleichsscheibe/n Teil 5 zwischen Außenhebel Teil 4 und Innenhebel Teil 6 eingelegtwerden.Abdeckkappe Teil 9
mit Sechskantschraube Teil 10 befestigen (Abdeckkappe ist gleichzeitig Schraubensicherung)
Anpressdruck prüfen
Einstellungen über Schließkloben Teil 11 vornehmen
Lieferumfang Pressverschluss:- 1 KRT-Verschluss “EURO 2000”- 3 Schlüssel
Automatischer Verschluss - 1 Schließpunkt - mit Profilzylinder
Fermod 521-2010 - Mit Innen-Notöffnung durch Druckknopf
Mit Innen-Notöffnung durch Druckknopf
Für Falz und aufliegende Drehtüren zwischen 27 und 213 mm Überschlag (inkl. Dichtung)
Verdeckte und unzugängliche Befestigungen
Innenseite (Mechanik): Stahl
Material: Komposit
Links oder rechts verwendbar
Schließblech regelbar in 3 Richtungen
Wahlweise mit Unterlage
ohne Schließblech
mit Schloß
Version 2010
Zubehör
Art. Nr.
Beschreibung
FER27/43-10
Schließblech 27/43 mm - Version 2010
FER44/60-10
Schließblech 44/60 mm - Version 2010
FER61/77-10
Schließblech 61/77 mm - Version 2010
FER78/94-10
Schließblech 78/94 mm - Version 2010
FER95/111-10
Schließblech 95/111 mm - Version 2010
Lieferumfang:- Fermod 521 Automatischer Verschluss - Schließblech (wählbar)
Feststellanlagen-Zentrale FSZ kompakt
Kompakt, unauffällig und sicher
Sehr kleine und Design-orientierte Steuerung zur Montage auf dem Türsturz, direkt auf dem Türrahmen, unter der Decke oder in Nischen. Die Auslösevorrichtung und die Energieversorgung sind in einem Gehäuse vereint. Feststellanlagenzentrale in kompakter Bauform für den Einsatz an Brand- und Rauchschutztüren. Durch die sehr kleine Bauform und ihr variables Design ist sie speziell für die Wand- oder Sturzmontage geeignet. Sie besteht aus Netzgerät, Alarmspeicher und Betriebszustandsanzeige. Zum Einsatz in Feststellanlagen in den verschiedenen Anwendungen in Industrie- und Verwaltungsgebäuden.
Geprüft nach aktuellstem Stand der DIBt Prüfgrundlagen
Geprüft nach DIN EN 14637
Einstellbare Alarmspeicherung und Leitungsüberwachung
Energieversorgung, Auslösevorrichtung und Alarmspeicherung einem Gerät
Abwärtskompatibel zu Vorgängerprodukten und Leitungsnetzen
Ausgang für Feststellvorrichtungen und zusätzlicher potenzialfreier Alarmausgang
Design-orientierte Montage z.B. unterhalb von Decken oder in Nischen
Gehäuse in diversen Farbtönen
Löst das Produkt NAG 02 zum 31.12.2018 ab
Montage: Die FSZ Kompakt Feststellanlagen-Zentrale kann mit den Kabelleisten am Sturz über der Tür bzw. an der Wand z.B. hinter dem Abschluss montiert werden.
Ausführung:
Artkikelnr
Bezeichnung
Farbe
31-5400007-04-01
Feststellanlagen-Zentrale FSZ kompakt
silber
31-5400007-05-01
Feststellanlagen-Zentrale FSZ kompakt
weiß
Lieferumfang:
1 Unterteil mit NAG 02 A
1 Gehäuseoberteil
1 Lichtleiter RZO
1 AM 142
1 Kabelleiste
1 Montageanleitung FSZ Kompakt
Automatischer Verschluss - 1 Schließpunkt - ohne Profilzylinder
Fermod 920 - Mit Innen-Notöffnung durch Druckknopf
Mit Innen-Notöffnung durch Druckknopf
Für aufliegende Drehtüren zwischen 27 und 157 mm Überschlag (inkl. Dichtung)
Verdeckte und unzugängliche Befestigungen
Innenseite (Mechanik): verzinkt
Material: Komposit
Links oder rechts verwendbar
3 Klobeneinstellungen
Wahlweise mit Unterlage
ohne Schließblech
ohne Profilzylinder
Zubehör
Art. Nr.
Beschreibung
27/42
Schließblech 27/42 mm
42/57
Schließblech 42/57 mm
52/72
Schließblech 52/72
69/89
Schließblech 69/89
86/106
Schließblech 86/106
103/123
Schließblech 103/123
120/140
Schließblech 120/140
Lieferumfang:- Fermod 920 ohne Profilzylinder - Schließblech wählbar
Schließkloben Polyamid 6.6 - Höhe 11 mm
Passend zu: EURO 5000 Verschluss mit Falle, EURO 2000 Verschluss mit Falle und zu Verschluss "Kompakt"
11 mm hoch verstellbar
Werkstoff: Kunststoff Polyamid 6.6
Oberfläche: schwarz (RAL 9005)
mit Rasterplatte
verstellbar
Gewicht: 0.012 kg
passend zu folgenden Verschlüssen:- EURO 5000 Verschluss mit Falle- EURO 2000 Verschluss mit Falle- Verschluss "Kompakt"
Ausführungen:
Artikelnummer
Material / Oberfläche
3.31.0769.0
Kunststoff PA 6 - schwarz (RAL 9005)
Lieferumfang:- 1 Schließkloben - 11 mm hoch verstellbar
Zubehör-Set passend zu Verschluss "Kompakt"
Befestigungszubehör für unterschiedliche Türstärken
für verschiedene Türstärken 60 - 130 mm (auswählbar)
DIN: rechts oder links
4 Schrauben mit U-Scheiben
1 Vierkantstift
4 Stopfen
Ausführungen:
Artikelnummer
Türstärke
Gewicht
3.31.2580.0
60 mm
0,152 kg
3.31.2581.0
80 mm
0,180 kg
3.31.2582.0
100 mm
0,204 kg
3.31.2583.0
105 mm
0,220 kg
3.31.2584.0
115 mm
0,240 kg
3.31.2585.0
120 mm
0,264 kg
3.31.2586.0
135 mm
0,285 kg
Lieferumfang Zubehör-Set zu Verschluss "Kompakt":- 4 x Schrauben mit U-Scheiben- 1 x Vierkantstift- 4 x Stopfen
