Eckscharnier verchromt, seitliche Montage
34,25 €*
inkl. MwSt
28,78 €
zzgl. MwSt
Lieferzeit 8-10 Werktage
Produktinformationen "Eckscharnier verchromt, seitliche Montage"
Eckscharnier mit 15 oder 24 mm Drehpunkt
Der Eckscharnier verchromt, seitliche Montage ist ein Türscharnier von Steinbach & Vollmann (STUV) für Kühlraum- und Kühlmöbeltüren. Rechts und links verwendbar, nicht steigend, seitliche Montage.
Ausführungen
| Artikelnummer | Drehpunkt | Material |
| 3.50.0102.0 | 15 mm | |
| 3.50.0101.0 | 24 mm |
Anwendung
Einsatzbereich und Normen-Kontext
Türen begehbarer Kühl- und Tiefkühlräume sowie Kühlmöbel. Steigende Scharniere heben die Tür beim Öffnen leicht an, sodass sie selbsttätig zufällt; nicht steigende Scharniere halten die Tür in jeder Position. Das maximal zulässige Türgewicht pro Scharnierpaar ist je Modell angegeben; für schwere Türen werden mehrere Paare eingesetzt. STUV (Steinbach & Vollmann) fertigt Beschlagtechnik seit 1883 in Heiligenhaus. Als Beschlag für begehbare Kühlräume steht dieses Produkt im Kontext der DGUV Regel 110-007 „Arbeiten in Kühlräumen", die das Öffnen der Tür von innen sicherstellt. In der Ausführungstabelle finden Sie die verfügbaren Varianten mit Artikelnummer und Türstärke.
Montage
- Gewicht: 0.149 kg
- max. Türgewicht: 24 kg
- max. Türgröße: 800 x 500 mm
- DIN: Rechts und Links
- Befestigungsart : seitliche Montage
- Oberfläche: verchromt
- Material: Zink-Druckguss
- Drehpunkt: 15 oder 24 mm
- Höhe: 24 mm
- Verwendung für: Falztür
- Ausführung: Eckscharnier
- Funktion: nicht steigend
Lieferumfang
- STUV Eckscharnier Zink-Druckguss, verchromt, Drehpunkt 15 oder 24 mm
Häufige Fragen
Ist das Eckscharnier verchromt, seitliche Montage steigend oder nicht steigend?
Das Eckscharnier verchromt, seitliche Montage ist nicht steigend. Steigende Scharniere lassen die Tür selbsttätig zufallen, nicht steigende halten sie in jeder Stellung.
Welches Türgewicht trägt das Scharnier?
Das maximal zulässige Türgewicht pro Scharnierpaar entnehmen Sie den technischen Daten. Für schwere Türen mehrere Scharnierpaare einsetzen.
Ist das Scharnier links und rechts verwendbar?
Die meisten STUV-Kühlraumscharniere sind rechts und links verwendbar; die DIN-Richtung bzw. Montageart steht in den technischen Daten.
Aus welchem Material besteht das Scharnier?
STUV (Steinbach & Vollmann) fertigt Kühlraum-Beschlagtechnik seit 1883 in Heiligenhaus.
📖 Ratgeber zum Thema
Sie finden im Kühlraum-Beschläge Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps.
Weitere STUV Bänder und Scharniere
Eckscharnier für Kühlraumtüren Der Eckscharnier für Falztüren ist ein Türscharnier von Steinbach & Vollmann (STUV) für Kühlraum- und Kühlmöbeltüren. Mit 17 mm oder 25 mm Drehpunkt Eckscharnier für FalztürenGewicht: 0.24 kgmax. Türgewicht: 15 kgmax. Türgröße: 800 x 500 mmDIN-Richtung: rechts und linksBefestigungsart: seitliche Montage Eigenschaften Eckscharnier für FalztürenGewicht: 0.24 kgmax. Türgewicht: 15 kgmax. Türgröße: 800 x 500 mmDIN-Richtung: rechts und linksBefestigungsart: seitliche MontageMaterial: Zink-DruckgussOberfläche: verchromtDrehpunkt: 17 mm oder 25 mmHöhe: 25.0Verwendung für: Falztürmit: loser, geprägter AufsteckkappeFunktion: nicht steigend oder steigendAusführung: Eckscharnier Ausführungen Artikelnr Beschreibung Material 3.50.0105.0 Eckscharnier - nicht steigend - Drehpunkt 17 mm Zink-Druckguss, verchromt 3.50.0106.0 Eckscharnier - nicht steigend - Drehpunkt 25 mm Zink-Druckguss, verchromt 3.50.0107.0 Eckscharnier - steigend - Drehpunkt 17 mm Zink-Druckguss, verchromt 3.50.0108.0 Eckscharnier - steigend - Drehpunkt 25 mm Zink-Druckguss, verchromt Anwendung Einsatzbereich und Normen-Kontext Türen begehbarer Kühl- und Tiefkühlräume sowie Kühlmöbel. Steigende Scharniere heben die Tür beim Öffnen leicht an, sodass sie selbsttätig zufällt; nicht steigende Scharniere halten die Tür in jeder Position. Das maximal zulässige Türgewicht pro Scharnierpaar ist je Modell angegeben; für schwere Türen werden mehrere Paare eingesetzt. STUV (Steinbach & Vollmann) fertigt Beschlagtechnik seit 1883 in Heiligenhaus. Als Beschlag für begehbare Kühlräume steht dieses Produkt im Kontext der DGUV Regel 110-007 „Arbeiten in Kühlräumen", die das Öffnen der Tür von innen sicherstellt. In der Ausführungstabelle finden Sie die verfügbaren Varianten mit Artikelnummer und Türstärke. Lieferumfang 1 Stück Eckscharnier, verchromt Häufige Fragen Ist das Eckscharnier für Falztüren steigend oder nicht steigend?Die Bauart (steigend / nicht steigend) ist in den technischen Daten angegeben. Steigende Scharniere lassen die Tür selbsttätig zufallen, nicht steigende halten sie in jeder Stellung. Welches Türgewicht trägt das Scharnier?Das maximal zulässige Türgewicht pro Scharnierpaar entnehmen Sie den technischen Daten. Für schwere Türen mehrere Scharnierpaare einsetzen. Ist das Scharnier links und rechts verwendbar?Die meisten STUV-Kühlraumscharniere sind rechts und links verwendbar; die DIN-Richtung bzw. Montageart steht in den technischen Daten. Aus welchem Material besteht das Scharnier?STUV (Steinbach & Vollmann) fertigt Kühlraum-Beschlagtechnik seit 1883 in Heiligenhaus. 📖 Ratgeber zum Thema Sie finden im Kühlraum-Beschläge Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte STUV RETROFLEX Lappenscharnier Kühlraum - verchromter Zink-DruckgussSTUV RETROFLEX Lappenscharnier Kühlraum - steigend, linksLappenscharnier für bündige (Betriebsraum-)TürenAlle Bänder und ScharniereAlle STUV-Produkte
Eckscharnier für Kühlraumtüren Der Kühlraum-Scharnier mit 2 Kappen ist ein Türscharnier von Steinbach & Vollmann (STUV) für Kühlraum- und Kühlmöbeltüren. Mit 2 Abdeckkappen aus Zink-Druckguss Material: Zink-DruckgussOberfläche: verchromtVerwendung für: FalztürenDIN-Richtung: rechts und linksmax. Türgewicht: 24 kgHöhe: 33.0 mm Technische Daten max. Türgewicht24 kgmax. Türgröße800 x 500 mmDIN-Richtungrechts und linksBefestigungsartseitliche MontageMaterialZink-DruckgussOberflächeverchromtDrehpunkt24 mmHöhe33.0 mmVerwendung fürFalztürenmit2 AbdeckkappenFunktionnicht steigendAusführungEckscharnierGewicht0.149 kg Eigenschaften Eckscharnier für Falztüren Ausführungen Artikelnr Beschreibung Material 3.50.0250.0 Eckscharnier mit 2 Kappen Zink-Druckguss, matt, verchromt Anwendung Einsatzbereich und Normen-Kontext Türen begehbarer Kühl- und Tiefkühlräume sowie Kühlmöbel. Steigende Scharniere heben die Tür beim Öffnen leicht an, sodass sie selbsttätig zufällt; nicht steigende Scharniere halten die Tür in jeder Position. Das maximal zulässige Türgewicht pro Scharnierpaar ist je Modell angegeben; für schwere Türen werden mehrere Paare eingesetzt. STUV (Steinbach & Vollmann) fertigt Beschlagtechnik seit 1883 in Heiligenhaus. Wichtige Kenndaten dieses Modells: Material: Zink-Druckguss; Oberfläche: verchromt; max. Türgewicht: 24 kg; max. Türgröße: 800 x 500 mm; Drehpunkt: 24 mm; Höhe: 33.0 mm. Als Beschlag für begehbare Kühlräume steht dieses Produkt im Kontext der DGUV Regel 110-007 „Arbeiten in Kühlräumen", die das Öffnen der Tür von innen sicherstellt. Lieferumfang 1 Stück Eckscharnier mit 2 Abdeckkappen aus Zink-Druckguss Häufige Fragen Ist das Kühlraum-Scharnier mit 2 Kappen steigend oder nicht steigend?Die Bauart (steigend / nicht steigend) ist in den technischen Daten angegeben. Steigende Scharniere lassen die Tür selbsttätig zufallen, nicht steigende halten sie in jeder Stellung. Welches Türgewicht trägt das Scharnier?Das maximale Türgewicht beträgt 24 kg pro Scharnierpaar. Für schwere Türen mehrere Scharnierpaare einsetzen. Ist das Scharnier links und rechts verwendbar?Die meisten STUV-Kühlraumscharniere sind rechts und links verwendbar; die DIN-Richtung bzw. Montageart steht in den technischen Daten. Aus welchem Material besteht das Scharnier?Werkstoff: Zink-Druckguss. STUV (Steinbach & Vollmann) fertigt Kühlraum-Beschlagtechnik seit 1883 in Heiligenhaus. 📖 Ratgeber zum Thema Sie finden im Kühlraum-Beschläge Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte STUV RETROFLEX Lappenscharnier Kühlraum - verchromter Zink-DruckgussSTUV RETROFLEX Lappenscharnier Kühlraum - steigend, linksLappenscharnier für bündige (Betriebsraum-)TürenAlle Bänder und ScharniereAlle STUV-Produkte
Eckscharnier für Kühlraumtüren Der Eckscharnier für aufliegende Türen ist ein Türscharnier von Steinbach & Vollmann (STUV) für Kühlraum- und Kühlmöbeltüren. Für aufliegende Türen, nicht steigend Ausführungen Artikelnr Beschreibung Oberfläche 3.51.0010.0 Eckscharnier - aufliegende Türen, nicht steigend EPS beschichtet grau (RAL 7038) 3.51.0430.0 Eckscharnier - aufliegende Türen, nicht steigend verchromt Anwendung Einsatzbereich und Normen-Kontext Türen begehbarer Kühl- und Tiefkühlräume sowie Kühlmöbel. Steigende Scharniere heben die Tür beim Öffnen leicht an, sodass sie selbsttätig zufällt; nicht steigende Scharniere halten die Tür in jeder Position. Das maximal zulässige Türgewicht pro Scharnierpaar ist je Modell angegeben; für schwere Türen werden mehrere Paare eingesetzt. STUV (Steinbach & Vollmann) fertigt Beschlagtechnik seit 1883 in Heiligenhaus. Als Beschlag für begehbare Kühlräume steht dieses Produkt im Kontext der DGUV Regel 110-007 „Arbeiten in Kühlräumen", die das Öffnen der Tür von innen sicherstellt. In der Ausführungstabelle finden Sie die verfügbaren Varianten mit Artikelnummer und Türstärke. Lieferumfang 1 Stück Eckscharnier, aufliegende Türen, nicht steigend Häufige Fragen Ist das Eckscharnier für aufliegende Türen steigend oder nicht steigend?Das Eckscharnier für aufliegende Türen ist nicht steigend. Steigende Scharniere lassen die Tür selbsttätig zufallen, nicht steigende halten sie in jeder Stellung. Welches Türgewicht trägt das Scharnier?Das maximal zulässige Türgewicht pro Scharnierpaar entnehmen Sie den technischen Daten. Für schwere Türen mehrere Scharnierpaare einsetzen. Ist das Scharnier links und rechts verwendbar?Die meisten STUV-Kühlraumscharniere sind rechts und links verwendbar; die DIN-Richtung bzw. Montageart steht in den technischen Daten. Aus welchem Material besteht das Scharnier?STUV (Steinbach & Vollmann) fertigt Kühlraum-Beschlagtechnik seit 1883 in Heiligenhaus. 📖 Ratgeber zum Thema Sie finden im Kühlraum-Beschläge Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte STUV RETROFLEX Lappenscharnier Kühlraum - verchromter Zink-DruckgussSTUV RETROFLEX Lappenscharnier Kühlraum - steigend, linksLappenscharnier für bündige (Betriebsraum-)TürenAlle Bänder und ScharniereAlle STUV-Produkte
STUV Eckscharnier 3-teilig Edelstahl , sandgestrahlt, rechts und links verwendbar Der ECOFLEX Eckscharnier - steigend und höheneinstellbar ist ein Türscharnier von Steinbach & Vollmann (STUV) für Kühlraum- und Kühlmöbeltüren. Eckscharnier, für Türen ab 35 mm Überschlag , teilmontiert, steigend, 8 mm höheneinstellbar , mit Zapfen, mit schwarzen Abdeckkappen Material: EdelstahlOberfläche: sandgestrahltVerwendung für: aufliegende und FalztürDIN: Rechts und Linksmax. Türgewicht: 80 kgHöhe: 35 mm Technische Daten Gewicht0,459 kgmax. Türgewicht80 kgmax. Türgröße2.000 x 1.000 mmDINRechts und LinksBefestigungsartanschraubbarMaterialEdelstahlOberflächesandgestrahltÜberschlag35 mmHöhe35 mmFunktionsteigendVerwendung füraufliegende und FalztürGeeignet fürKühlmöbeltürAusführungEckscharnierEinstellbereich Y-Achse± 4 Anwendung Einsatzbereich und Normen-Kontext Türen begehbarer Kühl- und Tiefkühlräume sowie Kühlmöbel. Steigende Scharniere heben die Tür beim Öffnen leicht an, sodass sie selbsttätig zufällt; nicht steigende Scharniere halten die Tür in jeder Position. Das maximal zulässige Türgewicht pro Scharnierpaar ist je Modell angegeben; für schwere Türen werden mehrere Paare eingesetzt. STUV (Steinbach & Vollmann) fertigt Beschlagtechnik seit 1883 in Heiligenhaus. Wichtige Kenndaten dieses Modells: Material: Edelstahl; Oberfläche: sandgestrahlt; max. Türgewicht: 80 kg; max. Türgröße: 2.000 x 1.000 mm; Höhe: 35 mm; Überschlag: 35 mm. Als Beschlag für begehbare Kühlräume steht dieses Produkt im Kontext der DGUV Regel 110-007 „Arbeiten in Kühlräumen", die das Öffnen der Tür von innen sicherstellt. Lieferumfang 1 Stück Eckscharnier35 mm Überschlag, 3-teilig, steigend, 8 mm höheneinstellbar Häufige Fragen Ist das ECOFLEX Eckscharnier - steigend und höheneinstellbar steigend oder nicht steigend?Das ECOFLEX Eckscharnier - steigend und höheneinstellbar ist steigend. Steigende Scharniere lassen die Tür selbsttätig zufallen, nicht steigende halten sie in jeder Stellung. Welches Türgewicht trägt das Scharnier?Das maximale Türgewicht beträgt 80 kg pro Scharnierpaar. Für schwere Türen mehrere Scharnierpaare einsetzen. Ist das Scharnier links und rechts verwendbar?Die meisten STUV-Kühlraumscharniere sind rechts und links verwendbar; die DIN-Richtung bzw. Montageart steht in den technischen Daten. Aus welchem Material besteht das Scharnier?Werkstoff: Edelstahl. STUV (Steinbach & Vollmann) fertigt Kühlraum-Beschlagtechnik seit 1883 in Heiligenhaus. 📖 Ratgeber zum Thema Sie finden im Kühlraum-Beschläge Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte STUV RETROFLEX Lappenscharnier Kühlraum - verchromter Zink-DruckgussSTUV RETROFLEX Lappenscharnier Kühlraum - steigend, linksLappenscharnier für bündige (Betriebsraum-)TürenAlle Bänder und ScharniereAlle STUV-Produkte
STUV Eckscharnier 2-teilig Edelstahl , sandgestrahlt, rechts und links verwendbar Der Eckscharnier - 35 mm Überschlag, höheneinstellbar ist ein Türscharnier von Steinbach & Vollmann (STUV) für Kühlraum- und Kühlmöbeltüren. Eckscharnier, 35 mm Überschlag, steigend, teilmontiert, 8 mm höheneinstellbar, mit Zapfen, mit schwarzen Abdeckkappen Material: EdelstahlOberfläche: sandgestrahltVerwendung für: aufliegende und FalztürDIN: Rechts und Linksmax. Türgewicht: 50 kgHöhe: 35 mm Technische Daten Gewicht0,332 kgmax. Türgewicht50 kgmax. Türgröße2.000 x 1.000 mmDINRechts und LinksBefestigungsartanschraubbarMaterialEdelstahlOberflächesandgestrahltÜberschlag35 mmHöhe35 mmFunktionsteigendVerwendung füraufliegende und FalztürGeeignet fürKühlmöbeltürAusführungEckscharnierEinstellbereich Y-Achse± 4 Anwendung Einsatzbereich und Normen-Kontext Türen begehbarer Kühl- und Tiefkühlräume sowie Kühlmöbel. Steigende Scharniere heben die Tür beim Öffnen leicht an, sodass sie selbsttätig zufällt; nicht steigende Scharniere halten die Tür in jeder Position. Das maximal zulässige Türgewicht pro Scharnierpaar ist je Modell angegeben; für schwere Türen werden mehrere Paare eingesetzt. STUV (Steinbach & Vollmann) fertigt Beschlagtechnik seit 1883 in Heiligenhaus. Wichtige Kenndaten dieses Modells: Material: Edelstahl; Oberfläche: sandgestrahlt; max. Türgewicht: 50 kg; max. Türgröße: 2.000 x 1.000 mm; Höhe: 35 mm; Überschlag: 35 mm. Als Beschlag für begehbare Kühlräume steht dieses Produkt im Kontext der DGUV Regel 110-007 „Arbeiten in Kühlräumen", die das Öffnen der Tür von innen sicherstellt. Lieferumfang 1 x Eckscharnier35 mm Überschlag, höheneinstellbar Häufige Fragen Ist das Eckscharnier - 35 mm Überschlag, höheneinstellbar steigend oder nicht steigend?Das Eckscharnier - 35 mm Überschlag, höheneinstellbar ist steigend. Steigende Scharniere lassen die Tür selbsttätig zufallen, nicht steigende halten sie in jeder Stellung. Welches Türgewicht trägt das Scharnier?Das maximale Türgewicht beträgt 50 kg pro Scharnierpaar. Für schwere Türen mehrere Scharnierpaare einsetzen. Ist das Scharnier links und rechts verwendbar?Die meisten STUV-Kühlraumscharniere sind rechts und links verwendbar; die DIN-Richtung bzw. Montageart steht in den technischen Daten. Aus welchem Material besteht das Scharnier?Werkstoff: Edelstahl. STUV (Steinbach & Vollmann) fertigt Kühlraum-Beschlagtechnik seit 1883 in Heiligenhaus. 📖 Ratgeber zum Thema Sie finden im Kühlraum-Beschläge Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte STUV RETROFLEX Lappenscharnier Kühlraum - verchromter Zink-DruckgussSTUV RETROFLEX Lappenscharnier Kühlraum - steigend, linksLappenscharnier für bündige (Betriebsraum-)TürenAlle Bänder und ScharniereAlle STUV-Produkte
Edelstahl Schwerlastscharnier STUV Der Schwerlastscharnier aus Edelstahl ist ein Türscharnier von Steinbach & Vollmann (STUV) für Kühlraum- und Kühlmöbeltüren. Schanier für Kühl- und Tiefkühlräume justierbar in 2 Achsen Material: EdelstahlOberfläche: gesandstrahltVerwendung für: aufliegende TürDIN: Rechts und/oder Links (wählbar)max. Türgewicht: ca. 250 kg bei Türe max. 2 x 1 mHöhe: 89.0 Technische Daten Gewicht4.736 kgDINRechts und/oder Links (wählbar)max. Türgewichtca. 250 kg bei Türe max. 2 x 1 mmax. Türgröße2.000 x 1.000 mmMaterialEdelstahlOberflächegesandstrahltVerwendung füraufliegende TürÜberschlag min.Türen ab 90 mm ÜberschlagHöhe89.0Einstellbereich X-Achse± 2,5Einstellbereich Z-Achse± 2,5FunktionsteigendAusführungEckscharnier Ausführungen Artikel Nr. DIN-Richtung Funktion 3.51.0900.1 rechts steigend 3.51.0900.2 links steigend Anwendung Einsatzbereich und Normen-Kontext Türen begehbarer Kühl- und Tiefkühlräume sowie Kühlmöbel. Steigende Scharniere heben die Tür beim Öffnen leicht an, sodass sie selbsttätig zufällt; nicht steigende Scharniere halten die Tür in jeder Position. Das maximal zulässige Türgewicht pro Scharnierpaar ist je Modell angegeben; für schwere Türen werden mehrere Paare eingesetzt. STUV (Steinbach & Vollmann) fertigt Beschlagtechnik seit 1883 in Heiligenhaus. Wichtige Kenndaten dieses Modells: Material: Edelstahl; Oberfläche: gesandstrahlt; max. Türgewicht: ca. 250 kg bei Türe max. 2 x 1 m; max. Türgröße: 2.000 x 1.000 mm; Höhe: 89.0 mm; Überschlag min.: Türen ab 90 mm Überschlag. Als Beschlag für begehbare Kühlräume steht dieses Produkt im Kontext der DGUV Regel 110-007 „Arbeiten in Kühlräumen", die das Öffnen der Tür von innen sicherstellt. In der Ausführungstabelle finden Sie die verfügbaren Varianten mit Artikelnummer und Türstärke. Lieferumfang STUV Schwerlastscharnier Häufige Fragen Ist das Schwerlastscharnier aus Edelstahl steigend oder nicht steigend?Die Bauart (steigend / nicht steigend) ist in den technischen Daten angegeben. Steigende Scharniere lassen die Tür selbsttätig zufallen, nicht steigende halten sie in jeder Stellung. Welches Türgewicht trägt das Scharnier?Das maximale Türgewicht beträgt ca. 250 kg bei Türe max. 2 x 1 m pro Scharnierpaar. Für schwere Türen mehrere Scharnierpaare einsetzen. Ist das Scharnier links und rechts verwendbar?Die meisten STUV-Kühlraumscharniere sind rechts und links verwendbar; die DIN-Richtung bzw. Montageart steht in den technischen Daten. Aus welchem Material besteht das Scharnier?Werkstoff: Edelstahl. STUV (Steinbach & Vollmann) fertigt Kühlraum-Beschlagtechnik seit 1883 in Heiligenhaus. 📖 Ratgeber zum Thema Sie finden im Kühlraum-Beschläge Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte STUV RETROFLEX Lappenscharnier Kühlraum - verchromter Zink-DruckgussSTUV RETROFLEX Lappenscharnier Kühlraum - steigend, linksLappenscharnier für bündige (Betriebsraum-)TürenAlle Bänder und ScharniereAlle STUV-Produkte
Passendes Zubehör
STUV Eckscharnier 2-teilig Edelstahl , sandgestrahlt, aushängbar, rechts oder links verwendbar Der Eckscharnier - 35 mm Überschlag, aushängbar ist ein Türscharnier von Steinbach & Vollmann (STUV) für Kühlraum- und Kühlmöbeltüren. Eckscharnier, 35 mm Überschlag, steigend, mit Zapfen, mit schwarzen Abdeckkappen Material: EdelstahlOberfläche: sandgestrahltVerwendung für: aufliegende und FalztürDIN: Rechts oder Linksmax. Türgewicht: 50 kgHöhe: 35 mm Technische Daten Gewicht0,314 kgmax. Türgewicht50 kgmax. Türgröße2.000 x 1.000 mmDINRechts oder LinksBefestigungsartanschraubbarMaterialEdelstahlOberflächesandgestrahltÜberschlag35 mmHöhe35 mmFunktionsteigendVerwendung füraufliegende und FalztürGeeignet fürKühlmöbeltürAusführungEckscharnier Ausführungen Artikelnr. DIN Richtung Material / Oberfläche 3.51.0607.1 DIN rechts Edelstahl / sandgestrahlt 3.51.0607.2 DIN links Edelstahl / sandgestrahlt Anwendung Einsatzbereich und Normen-Kontext Türen begehbarer Kühl- und Tiefkühlräume sowie Kühlmöbel. Steigende Scharniere heben die Tür beim Öffnen leicht an, sodass sie selbsttätig zufällt; nicht steigende Scharniere halten die Tür in jeder Position. Das maximal zulässige Türgewicht pro Scharnierpaar ist je Modell angegeben; für schwere Türen werden mehrere Paare eingesetzt. STUV (Steinbach & Vollmann) fertigt Beschlagtechnik seit 1883 in Heiligenhaus. Wichtige Kenndaten dieses Modells: Material: Edelstahl; Oberfläche: sandgestrahlt; max. Türgewicht: 50 kg; max. Türgröße: 2.000 x 1.000 mm; Höhe: 35 mm; Überschlag: 35 mm. Als Beschlag für begehbare Kühlräume steht dieses Produkt im Kontext der DGUV Regel 110-007 „Arbeiten in Kühlräumen", die das Öffnen der Tür von innen sicherstellt. In der Ausführungstabelle finden Sie die verfügbaren Varianten mit Artikelnummer und Türstärke. Lieferumfang 1 Stück Eckscharnier35 mm Überschlag Häufige Fragen Ist das Eckscharnier - 35 mm Überschlag, aushängbar steigend oder nicht steigend?Das Eckscharnier - 35 mm Überschlag, aushängbar ist steigend. Steigende Scharniere lassen die Tür selbsttätig zufallen, nicht steigende halten sie in jeder Stellung. Welches Türgewicht trägt das Scharnier?Das maximale Türgewicht beträgt 50 kg pro Scharnierpaar. Für schwere Türen mehrere Scharnierpaare einsetzen. Ist das Scharnier links und rechts verwendbar?Die meisten STUV-Kühlraumscharniere sind rechts und links verwendbar; die DIN-Richtung bzw. Montageart steht in den technischen Daten. Aus welchem Material besteht das Scharnier?Werkstoff: Edelstahl. STUV (Steinbach & Vollmann) fertigt Kühlraum-Beschlagtechnik seit 1883 in Heiligenhaus. 📖 Ratgeber zum Thema Sie finden im Kühlraum-Beschläge Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte STUV RETROFLEX Lappenscharnier Kühlraum - verchromter Zink-DruckgussSTUV RETROFLEX Lappenscharnier Kühlraum - steigend, linksLappenscharnier für bündige (Betriebsraum-)TürenAlle Bänder und ScharniereAlle STUV-Produkte
Kunden kauften auch
Ausführung KWS.1060.02 aus der Reihe KWS 1060 Material / Oberfläche: silberfarbig einbrennlackiert Max. Türgewicht: 50 kg Funktion identisch zum Hauptprodukt KWS 1060 KWS.1060.02 — silberfarbig einbrennlackiert Diese Ausführung des KWS 1060 unterscheidet sich vom Basismodell durch die silberfarbig einbrennlackiert-Oberfläche. Funktion, Maße und Anwendung sind identisch — die vollständige Funktions- und Montagebeschreibung sowie die FAQ stehen in der Hauptbeschreibung des KWS 1060. Alle Ausführungen im Überblick Der KWS 1060 ist in 5 Ausführungen lieferbar. Funktion, Abmessungen und das maximale Türgewicht von 50 kg sind bei allen Ausführungen identisch — sie unterscheiden sich in Oberfläche und Stückgewicht. Die Ausführung, die Sie gerade ansehen, ist farbig hervorgehoben und mit ▶ markiert. Artikelnummer Kurzbeschreibung Oberfläche Artikelgewicht KWS 1060Basismodell — Ausführung frei wählbaralle 5 Ausführungen wählbar— ▶ KWS 1060.02Sie sind hierStandardausführung, neutraler SilbertonAluminium, silberfarbig einbrennlackiert0,130 kg KWS 1060.03Kontrast zu hellen Böden und ZargenAluminium, schwarz einbrennlackiert0,130 kg KWS 1060.10passend zu braunen HolztürenAluminium, dunkelbraun einbrennlackiert0,130 kg KWS 1060.31kratzfester als LackierungAluminium, silberfarbig eloxiert (E6/EV1)0,130 kg KWS 1060.47dunkelbraun, kratzfester als LackierungAluminium, dunkelbraun eloxiert0,130 kg Weitere Oberflächen wie Pulverbeschichtungen in RAL-Farben führt der Hersteller auf Anfrage. Montageanleitung — Schritt für Schritt Der KWS 1060 wird direkt auf den fertigen Boden aufgeschraubt. Der Bodenaufbau muss dafür nicht geöffnet werden — die Montage ist deshalb auch im Bestand möglich. Montage in sechs Schritten Feststellpunkt festlegen: Tür in die gewünschte Offenstellung bringen. Der Feststeller soll den größtmöglichen Abstand zum Türband haben — je weiter außen, desto geringer die Kräfte auf Band und Türblatt. Position anzeichnen: Feststeller am Boden auflegen, ausrichten und die Befestigungspunkte markieren. Bohren und dübeln: Löcher bohren, Dübel setzen. Untergrund vorher auf Tragfähigkeit prüfen; bei Fußbodenheizung den Verlegeplan beachten. Feststeller aufschrauben: Bodenteil mit den beiliegenden Schrauben fest verschrauben. Gegenstück an der Tür montieren: Höhe am Türblatt so anzeichnen, dass das Gegenstück sauber in den Feststeller greift, und in Flucht dazu anschrauben. Funktion prüfen: Tür gegen den Feststeller führen und die Arretierung mehrfach betätigen — sie muss sicher fassen und sich leicht wieder lösen lassen. Montagehinweise aus der Praxis Höhenausgleich: Sitzt das Gegenstück zu hoch, gleicht die Unterlage KWS 1610 20 mm aus. Max. Türgewicht 50 kg: Bei schwereren Türblättern ein Modell mit höherer Belastbarkeit wählen — eine Übersicht steht in der Kategorie Türfeststeller. Lieferumfang 1 Stück KWS 1060 Türfeststeller Feststellhebel - silber lackiert Schrauben, Dübel und sonstiges Befestigungsmaterial sind nicht im Lieferumfang enthalten und je nach Untergrund auszuwählen.
Torfeststeller zur Bodenmontage mit Gummipuffer Feststeller mit gefedertem Fanghaken Feststeller zur Bodenmontage mit Fanghaken, gefedert mit Gummipuffer aus Leichtmetall gegossen Montage DENI 3807 Den Torfeststeller am gewünschten Feststellpunkt auf den Boden schrauben. Der Feststellpunkt soll den größtmöglichen Abstand zum Torband haben. An entsprechender Stelle wird der Haltewinkel am Tor befestigen. Lieferumfang:- Torfeststeller DENI 3807- Schließwinkel DENI 3820- Schraubsatz Lieferumfang 1 Stück DENI 3807 - Torfeststeller 📖 Ratgeber zum Thema Sie finden im Türbeschläge Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps.
Fermod 1370 Scharnier, nicht steigend Das Fermod 1370 Scharnier, nicht steigend ist ein Türscharnier von Fermod für Kühlraum- und Kühlmöbeltüren mit korrosionsbeständiger Achse. Scharnier für aufliegende DrehtürenSymmetrische, verdeckte BefestigungenLinks oder rechts verwendbarFür Türen von 35 bis 60 mm Stärke, inklusive DichtungMaterial KompositVerzinkte AchseMaximales Türgewicht (pro Paar) 25 kg Technische Daten Spezifikation und Ausführungen ProduktgruppeKühlraum-/Kühlmöbel-ScharnierMaterialKompositMax. Türgewicht (pro Paar)25 kgTürstärke35–60 mm (inkl. Dichtung)Hersteller-Nr.1370EAN5414618290596Norm-KontextISO 9001 (Fermod-Qualitätsmanagement)Ausführungen & ZubehörArtikelnrBeschreibungMaterial / OberflächeFER.1370Fermod 1370 Scharnier, nicht steigendKomposit Anwendung Einsatzbereich und Normen-Kontext Türen begehbarer Kühl- und Tiefkühlräume sowie Kühlmöbel in Gastronomie, Handel und Industrie. Steigende Scharniere heben die Tür beim Öffnen leicht an, sodass sie selbsttätig zufällt; nicht steigende Scharniere halten die Tür in jeder Position. Die korrosionsbeständige Achse ist auf dauerhaften Einsatz unter Feuchte und Temperaturwechsel ausgelegt und arbeitet wartungsarm. Für schwere Türen werden mehrere Scharnierpaare eingesetzt; das maximal zulässige Türgewicht pro Paar ist je Modell angegeben. Fermod ist europäischer Marktführer für Kühlraum-Beschläge und fertigt nach ISO 9001. Häufige Fragen Ist das Fermod 1370 Scharnier, nicht steigend steigend oder nicht steigend?Das Fermod 1370 Scharnier, nicht steigend ist ein nicht steigendes Scharnier. Steigende Scharniere lassen die Tür selbsttätig zufallen, nicht steigende halten sie in jeder Stellung. Welches Türgewicht trägt das Scharnier?Das maximale Türgewicht beträgt 25 kg pro Scharnierpaar. Für schwere Türen mehrere Scharnierpaare einsetzen. Ist das Scharnier links und rechts montierbar?Ja, das Fermod 1370 Scharnier, nicht steigend ist für die Montage rechts oder links geeignet und damit unabhängig von der Türanschlagrichtung einsetzbar. Aus welchem Material besteht das Scharnier?Das Fermod 1370 Scharnier, nicht steigend besteht aus Komposit und hat eine korrosionsbeständige Achse für dauerhaften Einsatz in feuchter, kalter Umgebung. Fertigung nach ISO 9001. Lieferumfang 1 Stück Fermod 1370 Scharnier, nicht steigend 📖 Ratgeber zum Thema Sie finden im Kühlraum-Beschläge Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Fermod 556 ScharnierFermod 1472 Scharnier für aufliegende DrehtürenFermod 361 Scharnier für aufliegende TürenAlle Bänder und ScharniereAlle Fermod-Produkte

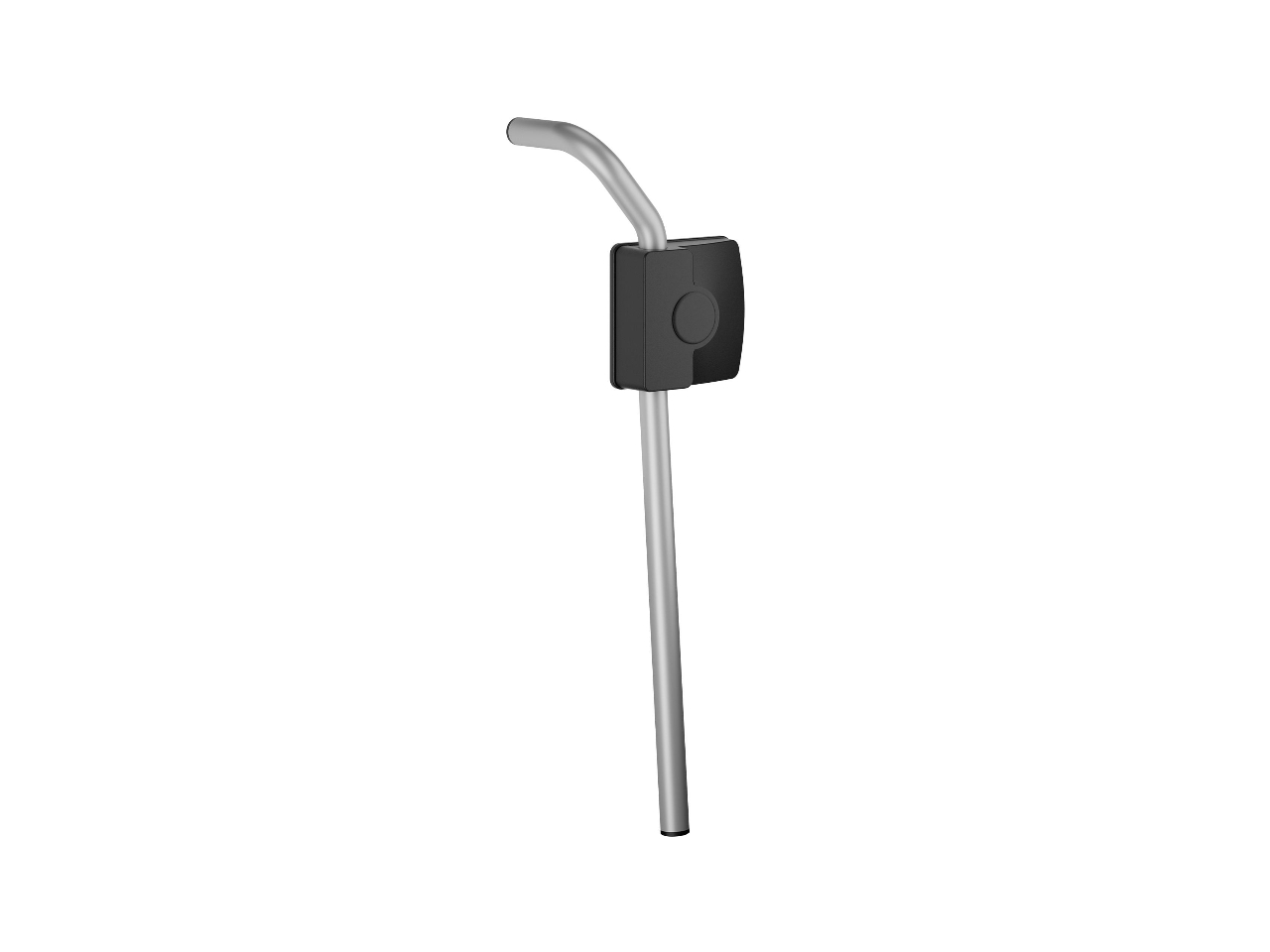

Edelstahl Aussenhebel für Kühlräume - STUV Der Aussenhebel für Kühlräume - Edelstahl ist ein Kühlraumtür-Verschluss von Steinbach & Vollmann (STUV). für aufliegende Türen, gesandstrahlt und mit Abdruckplatte Material Außengriff: EdelstahlOberfläche Außengriff: gesandstrahltVerwendung für: aufliegende TürDIN: Rechts oder LinksHöhe: 82.0 mm Technische Daten Gewicht2.36 kgDINRechts oder LinksMaterial AußengriffEdelstahlOberfläche AußengriffgesandstrahltHöhe82.0 mmVerwendung füraufliegende TürmitAbdruckplatte Ausführungen Artikel Nr. DIN-Richtung 3.31.0192.1 rechts 3.31.0192.2 links Anwendung Einsatzbereich und Normen-Kontext Türen begehbarer Kühl- und Tiefkühlräume in Gastronomie, Großküche, Lebensmittelhandel und Industrie. Begehbare Kühlräume müssen nach DGUV Regel 110-007 „Arbeiten in Kühlräumen" jederzeit von innen ohne Schlüssel zu öffnen sein — STUV-Kühlraumverschlüsse mit Notauslösung bzw. Innenhebel erfüllen diese Arbeitsschutzanforderung. STUV (Steinbach & Vollmann) fertigt Verschlusstechnik seit 1883 in Heiligenhaus. Wichtige Kenndaten dieses Modells: Material Außengriff: Edelstahl; Oberfläche Außengriff: gesandstrahlt; Höhe: 82.0 mm; DIN: Rechts oder Links. In der Ausführungstabelle finden Sie die verfügbaren Varianten mit Artikelnummer und Türstärke. Lieferumfang Aussenhebel für Kühlräume Häufige Fragen Wofür wird der Aussenhebel für Kühlräume - Edelstahl verwendet?Der Aussenhebel für Kühlräume - Edelstahl verschließt Türen begehbarer Kühl- und Tiefkühlräume. Er ist ein Original-Beschlag von STUV (Steinbach & Vollmann). Werkstoff: Edelstahl. Lässt sich die Kühlraumtür von innen öffnen?Begehbare Kühlräume müssen nach DGUV Regel 110-007 jederzeit von innen ohne Schlüssel geöffnet werden können. STUV-Kühlraumverschlüsse mit Notauslösung bzw. Innenhebel erfüllen diese Anforderung; achten Sie auf die Ausführung des jeweiligen Modells. Welche Türstärke benötige ich?Die passende Ausführung richtet sich nach der Türstärke Ihrer Kühlraumtür. Die verfügbaren Türstärken und Artikelnummern finden Sie in der Ausführungstabelle dieser Seite. Aus welchem Material besteht der Verschluss?Werkstoff: Edelstahl. STUV fertigt Kühlraum-Verschlusstechnik „Made in Germany" seit 1883 in Heiligenhaus. 📖 Ratgeber zum Thema Sie finden im Kühlraum-Beschläge Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte STUV AussenhebelNotöffner für KühlraumtürenKühlraumtür-Verschluss "Optional"Alle Beschläge für KühlraumtürenAlle STUV-Produkte
