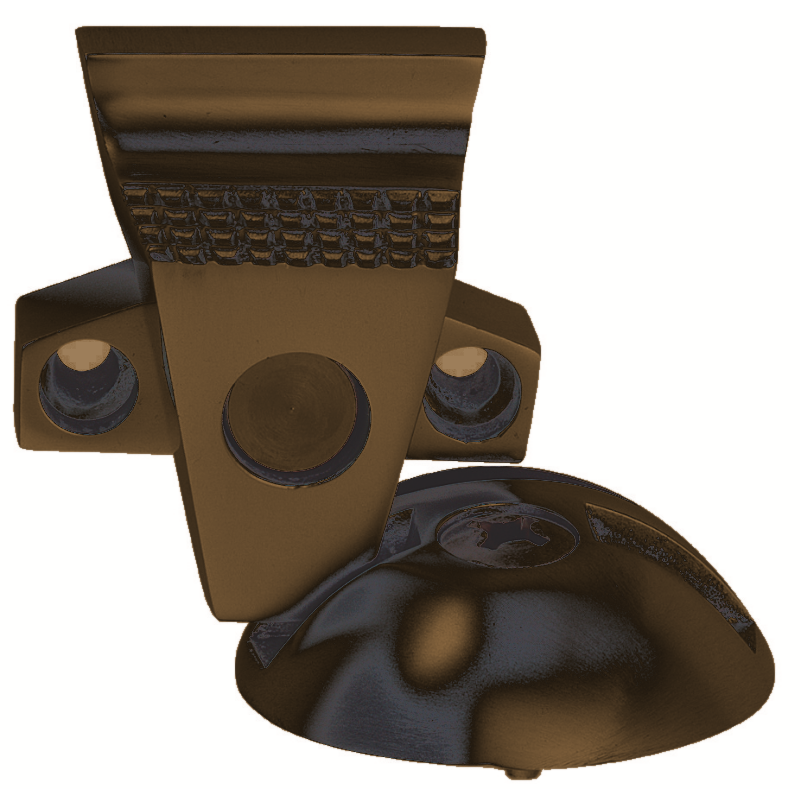

KWS 1058 Türfeststeller

KWS 1058 Türfeststeller aus Leichtmetall Feststeller mit Türteil und Bodenteil Türteil und Bodenteil aus Leichtmetall oder Messing Der Puffer ist aus schwarzem Gummi mit Befestigungsmaterial Max. Türgewicht: ca. 50 kg Funktion des Türfeststellers: Die Feststellung funktioniert folgendermaßen: Die an die Tür geschraubte Halterung rastet manuell in eine Ausnehmung des Feststeller-Unterteils, welches auf den Boden geschraubt ist. Ohne den Einsatz des Türteils kann das Bodenteil nur als Türpuffer genutzt werden. Montage des Türfeststellers: Anbringung des Feststeller-Bodenteils: Das Feststeller-Bodenteil wird bei größtmöglichem Abstand zum Türband auf den Boden geschraubt. Ein zusätzlicher Zapfen, welcher in den Boden eingelassen wird, verhindert das Verdrehen des Bodenteils. Anbringung des Feststeller-Türteils: - Das Feststeller-Türteil 30 mm vom Boden, im Bereich des Bodenteils und bis Mitte Anschraublöcher des Türteils sowie einer seitlichen Distanz von 3 mm von Mitte Schraubloch Bodenteil bis Mitte Schraubloch des Türteils anschrauben.  Zum Höhenausgleich wird die zusätzliche Verwendung folgender  Unterlagen empfohlen: 1557 (5 mm), 1558 (10 mm) bzw. 1559 (15 mm). Die Unterlagen können rechts neben der Abbildung ausgewählt werden. Ausführungen: Artikelnr. Material Oberfläche Gewicht KWS 1058.31 Leichtmetall bearbeitet nach E 5 silberfarbig eloxiert 0,140 kg KWS 1058.33 Leichtmetall bearbeitet nach E 5 messingfarbig eloxiert 0,140 kg KWS 1058.37 Leichtmetall bearbeitet nach E 5 dunkelbraun eloxiert 0,140 kg KWS 1058.62 Messing matt gebürstet 0,330 kg KWS 1058.66 Messing poliert 0,330 kg Lieferumfang:KWS 1058 Türfeststeller mit Türteil und Bodenteil

Türfeststeller mit 30 mm Hub - KWS 1038 Türfeststeller mit Bodenbuchse Türfeststeller aus Stahl, Messing oder Edelstahl mit Bodenbuchse aus rostfreiem Edelstahl 30 mm Hub Tretbolzen aus Stahl verzinkt, Messing oder Edelstahl Max. Türgewicht: ca. 100 kg Funktion KWS 1038: Die Tür öffnet man bis zu der in den Boden eingelassenen Buchse. Durch Betätigung des Tretbolzens wird die Tür arretiert. Um die Tür freizugeben reicht ein leichter Druck auf die Sperrplatte des Feststellers aus. Montage des Türfeststellers: Der Türfeststeller wird mit drei Schrauben an die Tür geschraubt Der Feststellpunkt soll den größtmöglichen Abstand zum Türband haben. Der Abstand von der Unterkante der Tür bis zum Bolzen soll 5 - 10 mm betragen. Die Bodenbuchse wird am gewünschten Feststellpunkt in den Boden eingelassen. Der Lieferung liegt eine Anschraubanleitung bei. Ausführungen: Artikelnr. Material Oberfläche KWS 1038.02 Türfeststeller aus Stahl Tretbolzen verzinkt silberfarbig einbrennlackiert KWS 1038.03 Türfeststeller aus Stahl Tretbolzen verzinkt schwarz einbrennlackiert KWS 1038.10 Türfeststeller aus Stahl Tretbolzen verzinkt dunkelbraun einbrennlackiert KWS 1038.62 Türfeststeller und Tretbolzen aus Messing Messing matt gebürstet KWS 1038.66 Türfeststeller und Tretbolzen aus Messing Messing poliert KWS 1038.82 Türfeststeller und Tretbolzen aus Edelstahl-Rostfrei Edelstahl matt gebürstet KWS 1038.83 Türfeststeller und Tretbolzen aus Edelstahl-Rostfrei Edelstahl poliert Lieferumfang:KWS 1038 Türfeststeller mit Bodenbuchse

Klappring-Muschelgriff KWS 5010 Muschel mit Klappringgriff aus Leichtmetall, Messing oder Edelstahl Die Griffmulde des Muschelgriffs ist aus Stahl, Leichtmetal, Messing oder Edelstahl der Klappring aus Leichtmetall, Messing oder Edelstahl. Der Klappringgriff ist fest drehbar. Griffmulde aus Stahl mit Klappring aus Leichtmetall Klappringgriff fest drehbar PZ - Lochung: 72 mm oder ungelocht Ausführungen KWS 5010 Artikelnummer Größe Lochung Oberfläche Griffmulde aus Stahl mit Klappring aus Leichtmetall: KWS.5010.02 100 x 200 - mit 10 mm Lochteil ungelocht oder PZ-Lochung: 72 mm  silberfarbig einbrennlackiert KWS.5010.03 100 x 200 - mit 10 mm Lochteil ungelocht oder PZ-Lochung: 72 mm  schwarz einbrennlackiert KWS.5010.10 100 x 200 - mit 10 mm Lochteil ungelocht oder PZ-Lochung: 72 mm  dunkelbraun einbrennlackiert Leichtmetall bearbeitet nach E 5 Griffmulde aus Leichtmetall mit Klappring aus Leichtmetall: KWS.5010.31 100 x 200 - mit 10 mm Lochteil ungelocht oder PZ-Lochung: 72 mm  silberfarbig eloxiert KWS.5010.37 100 x 200 - mit 10 mm Lochteil ungelocht oder PZ-Lochung: 72 mm  dunkelbraun eloxiert Griffmulde aus Messing mit Klappring aus Messing: KWS.5010.62 100 x 200 - mit 10 mm Lochteil ungelocht oder PZ-Lochung: 72 mm  Messing matt gebürstet KWS.5010.66 100 x 200 - mit 10 mm Lochteil  ungelocht oder PZ-Lochung: 72 mm  Messing poliert Griffmulde aus Edelstahl-Rostfrei mit Klappring aus Edelstahl-Rostfrei: KWS.5010.82 100 x 200 - mit 10 mm Lochteil ungelocht oder PZ-Lochung: 72 mm  Edelstahl matt gebürstet KWS.5010.83 100 x 200 - mit 10 mm Lochteil  ungelocht oder PZ-Lochung: 72 mm  Edelstahl poliert Weitere Farben und Lochungen auf Anfrage Montagehinweis: Für die Montage des Muschelgriffs sollte eine ausreichende Einlasstiefe gegeben sein. Lieferumfang:KWS 5010 Klappringgriff mit 10 mm Lochteil

Türfeststeller mit 30 mm Hub - KWS 1038 Türfeststeller mit Bodenbuchse Türfeststeller aus Stahl, Messing oder Edelstahl mit Bodenbuchse aus rostfreiem Edelstahl 30 mm Hub Tretbolzen aus Stahl verzinkt, Messing oder Edelstahl Max. Türgewicht: ca. 100 kg Funktion KWS 1038: Die Tür öffnet man bis zu der in den Boden eingelassenen Buchse. Durch Betätigung des Tretbolzens wird die Tür arretiert. Um die Tür freizugeben reicht ein leichter Druck auf die Sperrplatte des Feststellers aus. Montage des Türfeststellers: Der Türfeststeller wird mit drei Schrauben an die Tür geschraubt Der Feststellpunkt soll den größtmöglichen Abstand zum Türband haben. Der Abstand von der Unterkante der Tür bis zum Bolzen soll 5 - 10 mm betragen. Die Bodenbuchse wird am gewünschten Feststellpunkt in den Boden eingelassen. Der Lieferung liegt eine Anschraubanleitung bei. Ausführungen: Artikelnr. Material Oberfläche KWS 1038.02 Türfeststeller aus Stahl Tretbolzen verzinkt silberfarbig einbrennlackiert KWS 1038.03 Türfeststeller aus Stahl Tretbolzen verzinkt schwarz einbrennlackiert KWS 1038.10 Türfeststeller aus Stahl Tretbolzen verzinkt dunkelbraun einbrennlackiert KWS 1038.62 Türfeststeller und Tretbolzen aus Messing Messing matt gebürstet KWS 1038.66 Türfeststeller und Tretbolzen aus Messing Messing poliert KWS 1038.82 Türfeststeller und Tretbolzen aus Edelstahl-Rostfrei Edelstahl matt gebürstet KWS 1038.83 Türfeststeller und Tretbolzen aus Edelstahl-Rostfrei Edelstahl poliert Lieferumfang:KWS 1038 Türfeststeller mit Bodenbuchse

KWS 1060 Türfeststeller mit Feststellhebel Feststeller für Türen mit Schließvorrichtung Türfeststeller KWS 1060 aus Leichtmetall Feststellhebel aus Leichtmetall Puffer aus schwarzem Gummi Max. Türgewicht: ca. 50 kg Funktion Türfeststeller 1060: Mit dem Türfeststeller 1060 kann die Tür in jedem Öffnungswinkel festgestellt werden. Ein durch die Schließvorrichtung bewirktes Schließen der Tür wird durch den herabgeklappten Feststellhebel verhindert. Die Freigabe der Tür  erfolgt durch das Hochklappen des Feststellhebels, dieser wird dann durch eine Blattfeder gehalten. Ausführungen: Artikelnr. Bezeichnung Material Oberfläche KWS 1060.02   silberfarbig einbrennlackiert KWS 1060.03   schwarz einbrennlackiert KWS 1060.10   dunkelbraun einbrennlackiert Leichtmetall bearbeitet nach E 5 KWS 1060.31   silberfarbig eloxiert KWS 1060.33   messingfarbig eloxiert KWS 1060.37   dunkelbraun eloxiert Montage des Türfeststellers: Der Türfeststeller wird mit zwei Schrauben an der in Schließrichtung liegenden Türseite festgeschraubt. Der Türfeststeller soll den größtmöglichen Abstand zum Türband haben. Der Abstand zwischen Boden und Mitte unterem Schraubloch muss 80 mm betragen.   Durch wiederholtes leichtes Fetten der Blattfeder wird ein Abrieb am Feststellhebel verhindert.

Türfeststeller mit 30 mm Hub - KWS 1038 Türfeststeller mit Bodenbuchse Türfeststeller aus Stahl, Messing oder Edelstahl mit Bodenbuchse aus rostfreiem Edelstahl 30 mm Hub Tretbolzen aus Stahl verzinkt, Messing oder Edelstahl Max. Türgewicht: ca. 100 kg Funktion KWS 1038: Die Tür öffnet man bis zu der in den Boden eingelassenen Buchse. Durch Betätigung des Tretbolzens wird die Tür arretiert. Um die Tür freizugeben reicht ein leichter Druck auf die Sperrplatte des Feststellers aus. Montage des Türfeststellers: Der Türfeststeller wird mit drei Schrauben an die Tür geschraubt Der Feststellpunkt soll den größtmöglichen Abstand zum Türband haben. Der Abstand von der Unterkante der Tür bis zum Bolzen soll 5 - 10 mm betragen. Die Bodenbuchse wird am gewünschten Feststellpunkt in den Boden eingelassen. Der Lieferung liegt eine Anschraubanleitung bei. Ausführungen: Artikelnr. Material Oberfläche KWS 1038.02 Türfeststeller aus Stahl Tretbolzen verzinkt silberfarbig einbrennlackiert KWS 1038.03 Türfeststeller aus Stahl Tretbolzen verzinkt schwarz einbrennlackiert KWS 1038.10 Türfeststeller aus Stahl Tretbolzen verzinkt dunkelbraun einbrennlackiert KWS 1038.62 Türfeststeller und Tretbolzen aus Messing Messing matt gebürstet KWS 1038.66 Türfeststeller und Tretbolzen aus Messing Messing poliert KWS 1038.82 Türfeststeller und Tretbolzen aus Edelstahl-Rostfrei Edelstahl matt gebürstet KWS 1038.83 Türfeststeller und Tretbolzen aus Edelstahl-Rostfrei Edelstahl poliert Lieferumfang:KWS 1038 Türfeststeller mit Bodenbuchse
