Türpuffer KWS 2016 - Ø 30 mm
Ø 30 mm
mit Befestigungsmaterial
Pufferkappe gepresst
mit schwarzem Gummipuffer
Max. Türgewicht: 25 kg
Montage des Türpuffers:
Türpuffer wird bei größtmöglichem Abstand zum Türband auf den Boden schrauben.
Ein Verdrehen des Türpuffers wird durch Anbringen einer zusätzlichen Schraube durch die Pufferkappe verhindert.
Art.-Nr.
Ausführung
Material/Oberfläche
KWS.2016.02
Ø 30 mm - schwarzer Gummipuffer
silberfarbig einbrennlackiert
KWS.2016.03
Ø 30 mm - schwarzer Gummipuffer
schwarz einbrennlackiert
KWS.2016.10
Ø 30 mm - schwarzer Gummipuffer
dunkelbraun einbrennlackiert
KWS.2016.31
Ø 30 mm - schwarzer Gummipuffer
silberfarbig eloxiert
KWS.2016.62
Ø 30 mm - schwarzer Gummipuffer
Messing matt gebürstet
KWS.2016.82
Ø 30 mm - schwarzer Gummipuffer
Edelstahl matt gebürstet
Weitere Oberflächen und Gummipuffer auf Anfrage
Lieferumfang: - Türpuffer KWS 2018 - Befestigungsmaterial

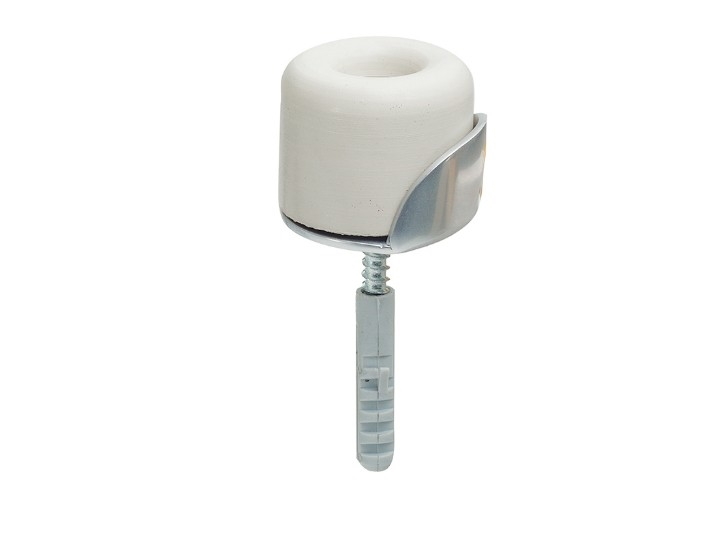

KWS 2015 Türstopper
40 mm Durchmesser - Pufferkappe gepresst weißer Gummipuffer
Türstopper aus Stahl, Leichtmetall oder Edelstahl
weißer Gummipuffer
Durchmesser: 40 mm
KWS 2015: Türstopper mit Befestigungsmaterial
Max. Türgewicht: ca. 25 kg
Farbe:
silberfarbig einbrennlackiert
.02
schwarz einbrennlackiert
.03
dunkelbraun einbrennlackiert
.10
KWS 1 silberfarbig eloxiert
.31
KWS 3 messingfarben eloxiert
.33
KWS 5 dunkelbraun eloxiert
.37
Edelstahl matt gebürstet
.82
Montage des Türstopper:
Bitte beachten, dass der Türpuffer den größtmöglichen Abstand zum Türband hat.
Den Türpuffer bei größtmöglichem Abstand zum Türband auf den Boden schrauben.
Das Anbringen einer zusätzlichen Schraube durch die Pufferkappe verhindert das Verdrehen des Türstoppers.
Ausführungen Türstopper:
Artikelnummer
Ausführung
Material
Oberfläche
KWS 2015 ...
mit Befestigungsmaterial
Stahl
.02 silberfarbig einbrennlackiert.03 schwarz einbrennlackiert.10 dunkelbraun einbrennlackiert
KWS 2508 oder 2509 Ersatz-Pufferkappe
Pufferkappe aus Leichtmetall
Die KWS Pufferkappen sind in zwei Ausführungen erhältlich:
KWS 2509 Pufferkappe Ø 30 mm - eignet sich für folgende Türpuffer:KWS 2016 und KWS 2018
KWS 2508 Pufferkappe Ø 40 mm - eignet sich für folgende Türpuffer:KWS 2015 und KWS 2017
Ausführungen:
Artikelnummer
Ø Pufferkappe
Material/Oberfläche
2509.02
Ø 30 mm
silberfarbig einbrennlackiert
2509.06
Ø 30 mm
galvanisch verzinkt
2509.31
Ø 30 mm
silberfarbig eloxiert
2509.82
Ø 30 mm
Edelstahl matt geschliffen
2508.02
Ø 40 mm
silberfarbig einbrennlackiert
2508.06
Ø 40 mm
galvanisch verzinkt
2508.31
Ø 40 mm
silberfarbig eloxiert
2508.82
Ø 40 mm
Edelstahl matt geschliffen
Türpuffer KWS 2016 - Ø 30 mm
Ø 30 mm
mit Befestigungsmaterial
Pufferkappe gepresst
mit schwarzem Gummipuffer
Max. Türgewicht: 25 kg
Montage des Türpuffers:
Türpuffer wird bei größtmöglichem Abstand zum Türband auf den Boden schrauben.
Ein Verdrehen des Türpuffers wird durch Anbringen einer zusätzlichen Schraube durch die Pufferkappe verhindert.
Art.-Nr.
Ausführung
Material/Oberfläche
KWS.2016.02
Ø 30 mm - schwarzer Gummipuffer
silberfarbig einbrennlackiert
KWS.2016.03
Ø 30 mm - schwarzer Gummipuffer
schwarz einbrennlackiert
KWS.2016.10
Ø 30 mm - schwarzer Gummipuffer
dunkelbraun einbrennlackiert
KWS.2016.31
Ø 30 mm - schwarzer Gummipuffer
silberfarbig eloxiert
KWS.2016.62
Ø 30 mm - schwarzer Gummipuffer
Messing matt gebürstet
KWS.2016.82
Ø 30 mm - schwarzer Gummipuffer
Edelstahl matt gebürstet
Weitere Oberflächen und Gummipuffer auf Anfrage
Lieferumfang: - Türpuffer KWS 2018 - Befestigungsmaterial
KWS 2053 Türpuffer mit schwarzem Puffer und 2 schwarzen Gummiringen
KWS 2053: Ø 42 mm - mit Befestigungsmaterial
Aus Aluminium oder Edelstahl-Rostfrei
Mit schwarzem Gummipuffer und 2 schwarzen Gummiringen
Max. Türgewicht: ca. 50 kg
Montage des Türpuffers:
Pufferkappe mit Gummiringen auf den Boden oder an die Wand schrauben.
Gummipuffer eindrücken.
Art.-Nr.
Ausführung
Material/Oberfläche
KWS.2053.31
Ø 42 mm - 2 schwarze Gummiringe
Aluminium bearbeitet nach E5 silberfarbig eloxiert
KWS.2053.33
Ø 42 mm - 2 schwarze Gummiringe
Aluminium bearbeitet nach E5 messingfarbig eloxiert
KWS.2053.37
Ø 42 mm - 2 schwarze Gummiringe
Aluminium bearbeitet nach E5 dunkelbraun eloxiert
KWS.2053.62
Ø 42 mm - 2 schwarze Gummiringe
Messing matt gebürstet
KWS.2053.66
Ø 42 mm - 2 schwarze Gummiringe
Messing poliert
KWS.2053.82
Ø 42 mm - 2 schwarze Gummiringe
Edelstahl-Rostfrei matt gebürstet
KWS.2053.83
Ø 42 mm - 2 schwarze Gummiringe
Edelstahl-poliert
Lieferumfang: - Türpuffer KWS 2053 - Befestigungsmaterial
Türverschluss mit Hebel - KWS 6002
Zur zweiseitigen Türbetätigung - Temperguss - Türstärke: 30 - 35 mm
KWS 6002 Türverschluss mit Hebel
Türstärke: 30 - 35 mm
DIN-Richtung: Links oder Rechts - wählbar (Zeichnung zeigt Verschluss für DIN-linke Tür)
Verschluss aus Temperguss
Mittelachse aus Stahl
mit Schließkloben
mit Druckfeder
mit Filzdichtungen
Stückgewicht: 1,340 kg
Montage - KWS 6002 Hebelverschluss
Für die Achse wird nach den Maßen der Zeichnung ein Loch in die Tür gebohrt.
Die Anschraubrosetten mit unterlegten Filzdichtungen so aufschrauben, dass je zwei Schraublöcher waagerecht bzw. senkrecht mit dem Mittelloch fluchten.
Das Stiftteil durchstecken.
Das Lochteil mit aufgelegter Druckfeder mit einer Sicherungsmutter festschrauben.
An entsprechender Stelle den Schließkloben im Türrahmen befestigen. Hinweis: Der Betätigungsweg der Hebel liegt bei 45º. Der Verschluss sollte so angebracht werden, dass die Hebel in Offenstellung 45º schräg nach oben zeigen. Die Abbildung zeigt den Verschluss für die linke Tür
Art.-Nr.
Beschreibung
T = Türstärke
Material/Oberfläche
KWS 6002.02.R
Hebelverschluss zweiseitig - DIN-Rechts
30 - 35 mm
Temperguss silberfarbig einbrennlackiert
KWS 6002.02.L
Hebelverschluss zweiseitig - DIN-Links
30 - 35 mm
Temperguss silberfarbig einbrennlackiert
KWS 6002.07.R
Hebelverschluss zweiseitig - DIN-Rechts
30 - 35 mm
Temperguss feuerverzinkt
KWS 6002.07.L
Hebelverschluss zweiseitig - DIN-Links
30 - 35 mm
Temperguss feuerverzinkt
Lieferumfang:- KWS 6002 Hebelverschluss - Türstärke: 30 - 35 mm- mit Schließkloben, Druckfeder und Filzdichtungen
Türfeststeller mit 150 mm Hub KWS 1229
Gehäuse aus Leichtmetall, sämtliche weiteren Metallteile sind aus Edelstahl-Rostfrei
Türfeststellergehäuse aus Leichtmetall
Sämtliche weiteren Metallteile sind aus Edelstahl-Rostfrei
Stopfen aus schwarzem Gummi
150 mm Hub: KWS 1229
Max. Türgewicht: ca. 40 kg
Ausführungen KWS 1229:
Artikelnummer
Hub
Oberfläche
Ausführungen aus Leichtmetall:
KWS.1229.02
150 mm Hub
silberfarbig einbrennlackiert
KWS.1229.03
150 mm Hub
schwarz einbrennlackiert
KWS.1229.10
150 mm Hub
dunkelbraun einbrennlackiert
Ausführungen aus Leichtmetall bearbeitet nach E 6:
KWS.1229.41
150 mm Hub
silberfarbig eloxiert
KWS.1229.43
150 mm Hub
messingfarbig eloxiert
KWS.1229.47
150 mm Hub
dunkelbraun eloxiert
Ausführungen aus Leichtmetall bearbeitet nach E 5:
KWS.1229.35
150 mm Hub
Edelstahl-Effekt eloxiert
Der Türfeststeller KWS 1229 ist auch in den folgenden Ausführungen erhältlich:
KWS 1220 - Tüfeststeller mit 30 mm Hub
Gehäuse aus Leichtmetall sämtliche weiteren Metallteile aus Stahl, galvanisch verzinkt
KWS 1222 - Tüfeststeller mit 60 mm Hub
Gehäuse aus Leichtmetall sämtliche weiteren Metallteile aus Stahl, galvanisch verzinkt
KWS 1224 - Tüfeststeller mit 90 mm Hub
Gehäuse aus Leichtmetall sämtliche weiteren Metallteile aus Stahl, galvanisch verzinkt
KWS 1226 - Tüfeststeller mit 120 mm Hub
Gehäuse aus Leichtmetall sämtliche weiteren Metallteile aus Stahl, galvanisch verzinkt
KWS 1228 - Tüfeststeller mit 150 mm Hub
Gehäuse aus Leichtmetall sämtliche weiteren Metallteile aus Stahl, galvanisch verzinkt
KWS 1221 - Tüfeststeller mit 30 mm Hub
Gehäuse aus Leichtmetall sämtliche weiteren Metallteile aus Edelstahl-Rostfrei
KWS 1223 - Tüfeststeller mit 60 mm Hub
Gehäuse aus Leichtmetall sämtliche weiteren Metallteile aus Edelstahl-Rostfrei
KWS 1225 - Tüfeststeller mit 90 mm Hub
Gehäuse aus Leichtmetall sämtliche weiteren Metallteile aus Edelstahl-Rostfrei
KWS 1227 - Tüfeststeller mit 120 mm Hub
Gehäuse aus Leichtmetall sämtliche weiteren Metallteile aus Edelstahl-Rostfrei
Funktion des Türfeststellers:
Mit dem Türfeststeller in den Ausführungen 1223, 1225, 1227 und 1229 kann man die Tür in jedem Öffnungswinkel feststellen. Zum Feststellen wird der Tretbolzen soweit heruntergedrückt bis sich der Stopfen auf dem Boden festgepresst hat. Um die Tür wieder frei zu geben kann leicht auf Sperrplatte gedrückt werden.
Montage KWS 1229
Der Türfeststeller wird an die Tür geschraubt.
Der Türfeststeller soll den größtmöglichen Abstand zum Türband haben.
Der Abstand von Unterkante Tür bis Stopfen muss 5 - 10 mm betragen.
Jede Einzelverpackung enthält eine Anschraubanleitung und Bohrschablone
Der Anpressdruck auf dem Boden wird durch die serienmäßig montierte Konterfeder erhöht.
Lieferumfang:KWS 1229 Türfeststeller - 150 mm Hub
Teleskop-Türfeststeller bis 40 kg, 30mm Hub
Teleskop-Türfeststeller für ein Türgewicht bis 40 kg geeignet. Das Gehäuse ist aus Stahl in Silber, Dunkelbrauch oder Edelstahl V2A matt gebürstet, die Befestigung ist verdeckt, der Bodenpuffer ist federgestützt. - Türgewicht bis 40 kg - 30mm Hub - Gehäuse und Tretbolzen aus Stahl oder Edelstahl V2A matt gebürstet - mit verlängerter Anschraubplatte als Trittschutz
Der Teleskop-Türfeststeller ist mit folgenden Oberflächen erhältlich:
- Stahl, silberfarbig nasslackiert - Stahl, dunkelbraun nasslackiert - Edelstahl V2A, matt gebürstet Die Oberflächenbeschaffenheit kann rechts neben dem Bild ausgewählt werden.
Varianten ab 25,99 €*
113,35 €*
