Locinox NOSEHINGE-I-50 Kompaktes 2-Wege-Torband 90° - Set à 2 Stück, bis 120 kg

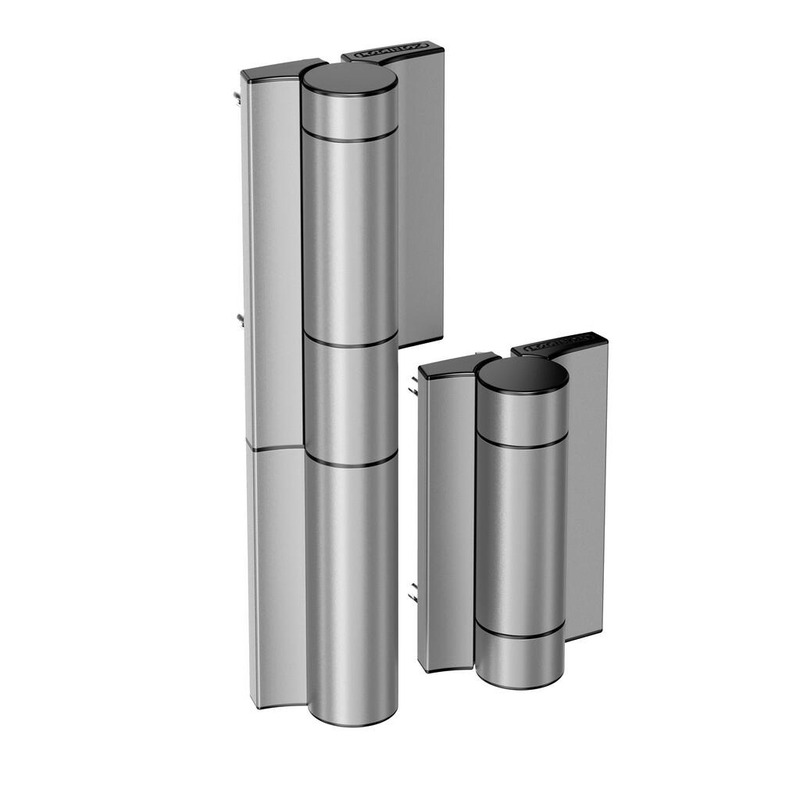

Locinox Mammoth HD-2 — Hochleistungs-Torschließer + 180°-Torband (2. Generation)Neu ab 2026: Hydraulischer Torschließer und selbstschließendes 180°-Torband in einem Bauteil — die kraftvolle HD-Version für Tore bis 200 kg und 2,00 m Breite. Mit echtem Soft Close, temperaturkompensierter Hydraulik und flachem Bohrbild für schnelle, fehlerfreie Montage. Inklusive Raptor-Torband als unteres, selbstschließendes Scharnier. Bis 200 kg Torgewicht und max. 2,00 m Torbreite — für schwere Hof- und Industrietore180° Öffnungswinkel — Torschließer & Torband in einem BauteilEchtes Soft Close: einstellbare Schließgeschwindigkeit und einstellbarer EndschlagGanzjährig zuverlässig von −30 °C bis +70 °C dank TemperaturausgleichssystemFlaches Bohrbild auf einer Ebene — 8× Ø15 mm, 2-Wegs verstellbar 2× 20 mmVandalismusbeständig, Doppellager, Edelstahl-KernkomponentenInkl. Raptor-Torband — kraftvolles unteres selbstschließendes Scharnier3 Jahre Garantie, 500.000 Zyklen, Salzsprühnebeltest 500 hVerfügbar in Silber (dieser Artikel) und Schwarz RAL 9005 Der HD-Bruder des Mammoth180-2 — für die schwersten ToreDer Locinox Mammoth HD-2 ist die Hochleistungs-Variante aus der zweiten Mammoth-Generation. Er übernimmt alle Neuerungen des Mammoth180-2 — echtes Soft Close, flaches Bohrbild, thermische Kompensation — und hebt sie auf ein höheres Leistungsniveau: 200 kg statt 150 kg, 2,00 m statt 1,20 m.Im Set enthalten ist nicht das DINO-2-Scharnier (wie beim Mammoth180-2), sondern das kraftvollere Raptor-Torband — ein selbstschließendes Scharnier, das die mechanische Schließkraft des Mammoth zusätzlich unterstützt. Genau das macht den HD-2 zur ersten Wahl für schwere Hoftore, Industrietore und Anwendungen, bei denen das Tor jederzeit sicher schließen muss.Einsatzbereich: Fußgängerdrehtore im Schwerlastbereich — Hoftore, Einfahrtsnebentore, Gewerbezufahrten, Sicherheitsbereiche bis 200 kg Torgewicht und 2,00 m Torbreite. Pfostenprofile ab 60 mm, Torprofile ab 40 mm. Die Kernstärken der HD-VersionKraftvolle Schließung auch bei 200 kg Toren — dank hydraulisch gedämpftem Mammoth + selbstschließendem Raptor-Torband. Das Tor schließt sicher, auch wenn ein mechanisches Schloss Kraft zum Einrasten braucht.Echtes Soft Close — Schließgeschwindigkeit und Endschlag sind separat einstellbar. Kein Knallen, keine ungedämpfte Bewegung, präzise Kontrolle bis zum Verschluss.Temperaturausgleichssystem — von −30 °C bis +70 °C gleichmäßiges Schließverhalten. Keine Anpassungen im Winter oder bei Sommer-Hitze nötig.Flaches Bohrbild, bündige Montage — 8× Ø15 mm Bohrungen auf einer ebenen Fläche. Fehleranfällige Mehr-Flächen-Vorbereitung entfällt.2-Wegs verstellbar (2× 20 mm) — vertikal und horizontal nachjustierbar, auch nach Setzung des Tors.Vandalismusbeständig — robustes pulverbeschichtetes Aluminiumgehäuse, kritische Komponenten aus Edelstahl.Links- und rechtsdrehend einsetzbar — ein Artikel für beide Anschlagrichtungen.3 Jahre Garantie auf Funktion und Oberfläche, getestet auf 500.000 Öffnungs-/Schließzyklen und 500 h Salzsprühnebel. Technische Daten Locinox Mammoth HD-2EigenschaftWertTor-TypFußgängerdrehtoreMax. Torgewicht200 kgMax. Torbreite2000 mm (2,00 m)Öffnungswinkel180°Profil Pfostenab 60 mmProfil Torab 40 mmBohrbild8× Ø15 mm auf einer ebenen FlächeBohrabstände140 mm (oben) / 140 mm (unten), 25 mm zur KanteAbmessung obere Halterung405 mm × 126 mm × 68 mmAbmessung untere Halterung (Raptor)200 mm × 126 mm × 68 mmMaterial GehäusePulverbeschichtetes AluminiumKritische KomponentenEdelstahlHydraulikölMit speziellen Eigenschaften (Temperatur-stabil)BefestigungQuick-Fix, OberflächenmontageJustageVertikal + horizontal verstellbar je 20 mmGesteuertes SchließenEinstellbare Schließgeschwindigkeit + einstellbarer EndschlagEinsatz-Temperatur−30 °C bis +70 °CFarbeSilber (dieser Artikel) — Alternative: RAL 9005 SchwarzGarantie3 Jahre / 500.000 Zyklen / Salzsprühnebeltest 500 hLieferzustandKomplettes Set — Mammoth (oben) + Raptor-Torband (unten) Lieferumfang Locinox Mammoth HD-21× Mammoth HD-2 Hydraulischer Torschließer mit integriertem 180°-Torband (oberes Scharnier, 405 mm)1× Raptor-Torband — kraftvolles, selbstschließendes unteres Scharnier (200 mm)Befestigungsmaterial (Quick-Fix)MontageanleitungDownloadsMontageanleitung Mammoth HD-2 (PDF)Produktdatenblatt Mammoth HD-2 (PDF)Nicht enthalten — optional erhältlich:MAMMOTHDRILL Bohrlehre (Art.-Nr. P00019684) — für perfekte Ausrichtung des neuen BohrbildsCLB Chain Link Brackets (Art.-Nr. P00022238) — für Maschendraht-/Gittertorpfosten Montage & EinbauBohrbild auf einer EbeneDer Mammoth HD-2 wird bündig auf einer einzigen ebenen Fläche montiert (Oberflächenmontage). Das eliminiert die fehleranfällige Vorbereitung an mehreren Flächen, wie sie bei der 1. Generation noch nötig war.8× Bohrungen Ø15 mm auf einer EbeneAbstand obere Bohrungen: 140 mmAbstand untere Bohrungen: 140 mmReferenzabstand zur Kante: 25 mmQuick-Fix-Montage mit StandardwerkzeugEmpfohlen: MAMMOTHDRILL BohrlehreFür die perfekte Ausrichtung empfiehlt Locinox die Bohrlehre MAMMOTHDRILL (Art.-Nr. P00019684). Sie stellt sicher, dass das Bohrbild exakt sitzt — besonders bei Nachrüstungen spart das Zeit.Justage nach EinbauDas Set ist sowohl rechts als auch links einsetzbar. Nach dem Einbau sind vertikale und horizontale Nachjustage um jeweils 20 mm möglich — ideal für spätere Feineinstellung nach Setzung oder Witterungseinfluss.Nachrüstung von Mammoth 1. GenerationWichtig: Mammoth 1. Generation und 2. Generation sind nicht austauschbar. Beim Upgrade:Alte Bohrungen an den Profilseiten mit Stopfen verschließenNeues Bohrbild mit der MAMMOTHDRILL-Bohrlehre setzenImmer als komplettes Set verwenden (oberes Mammoth + unteres Raptor)Bei mechanischen Schlössern: sicherstellen, dass genügend finaler Endschlag zum Einrasten bleibt EinsatzbereicheSchwere Hoftore und Einfahrtsnebentore bis 200 kg / 2,00 mIndustrie- und Gewerbetore im Fußgängerbereich — hohe Zyklenzahl, dauerbelastetSicherheitsbereiche — Tor muss zuverlässig schließen und verriegelnGroße Gartentore, die die Mammoth180-2-Grenzen sprengenPooltore im Objektbereich — kein Zuschlagen auch bei Wind, Soft Close schützt Finger und OberflächenAußenanwendungen in extremen Klimazonen — Temperaturausgleich von −30 °C bis +70 °CLinks und rechts angeschlagene Tore Mammoth180-2 vs. Mammoth HD-2 — welcher passt?MerkmalMammoth180-2Mammoth HD-2 (dieses Produkt)Max. Torgewicht150 kg200 kgMax. Torbreite1,20 m2,00 mUnteres Scharnier im SetDINO-2 (mechanisch)Raptor (selbstschließend)Obere Halterung Längekürzer405 mmBohrabstände140 / 40 mm140 / 140 mm (symmetrisch)Soft CloseJa — getrennt einstellbarJa — getrennt einstellbarTemperaturkompensationJaJaEinsatzbereichGartentor, Pool, privatHoftor, Industrie, SicherheitÖffnungswinkel180°180°Wann HD-2? Immer dann, wenn Torgewicht oder Torbreite oberhalb der Grenzen des Mammoth180-2 liegen — oder wenn zusätzliche Schließkraft durch das selbstschließende Raptor-Torband gewünscht ist (z. B. bei zuverlässiger Verriegelung mit mechanischem Schloss). Häufige Fragen zum Mammoth HD-2Wo liegt der Unterschied zum Mammoth180-2?Der HD-2 ist die Hochleistungs-Variante: 200 kg / 2,00 m statt 150 kg / 1,20 m. Im unteren Set-Scharnier ist das kraftvolle Raptor-Torband enthalten (statt DINO-2 beim 180-2). Beide Produkte teilen sich die Gen-2-Technik (Soft Close, Temperaturausgleich, flaches Bohrbild).Was ist das Raptor-Torband?Raptor ist ein selbstschließendes unteres Scharnier, das die mechanische Schließkraft des oberen Mammoth zusätzlich verstärkt. Es wird bei schwereren Toren gebraucht, damit das Tor auch bei Gegenwind oder Profilwiderstand zuverlässig schließt — besonders wichtig, wenn ein mechanisches Schloss einrasten muss.Ist der Mammoth HD-2 mit dem alten Mammoth-HD kompatibel?Nein. Die 1. und 2. Generation haben unterschiedliche Bohrbilder und sind nicht austauschbar. Bei einem Upgrade müssen alte Bohrungen mit Stopfen verschlossen und das neue Bohrbild gesetzt werden. Die Bohrlehre MAMMOTHDRILL (Art.-Nr. P00019684) hilft bei der Ausrichtung.Was bedeutet „echtes Soft Close“?Schließgeschwindigkeit und finaler Endschlag lassen sich getrennt einstellen. Das Tor schließt sanft an (kein Knallen), schlägt aber mit genügend Kraft ein, damit mechanische Schlösser zuverlässig einrasten.Funktioniert der Schließer bei Frost und Hitze zuverlässig?Ja. Das Temperaturausgleichssystem gleicht Hydraulik-Druckunterschiede aus. Einsatzbereich −30 °C bis +70 °C — das deckt alle in Deutschland vorkommenden Bedingungen ab und auch Extreme in Bergregionen oder Südeuropa.Ist der Schließer vandalismusbeständig?Ja. Robustes pulverbeschichtetes Aluminiumgehäuse, kritische Innenkomponenten aus Edelstahl. Getestet auf 500 h Salzsprühnebel — geeignet auch für Küstennähe und salzhaltige Umgebungen.Ist das Raptor-Torband im Lieferumfang enthalten?Ja. Der Mammoth HD-2 wird ausschließlich als komplettes Set verkauft (Mammoth oben + Raptor unten). Einzelteile sind nicht Teil dieses Artikels.Brauche ich zwingend die MAMMOTHDRILL-Bohrlehre?Nein, aber empfohlen — besonders bei Erstmontage und Nachrüstung. Die Bohrlehre (Art.-Nr. P00019684) stellt die exakte Ausrichtung des 8-Loch-Bohrbilds sicher und spart messtechnischen Aufwand.Welche Profile sind kompatibel?Pfostenprofile ab 60 mm, Torprofile ab 40 mm. Für Maschendraht- oder Gitterzaunpfosten sind zusätzlich die CLB Chain Link Brackets (Art.-Nr. P00022238) verfügbar.

Edelstahl Einsteckschloss H-Compact ohne Drückerloch Für Schiebe- und Drehflügeltore geeignet Einsteckschloss H-Compact mit Edelstahl-Mechanismus und Haken für mechanische Verriegelung von (automatisierten) Schiebetoren. Da kein Drücker vorhanden ist, wird ein Übersteigen verhindert. Die Hülse dient als Aushebesicherung für Schiebetore, kann aber leicht entfernt werden. Dadurch kann dieses Schloss auch für Drehflügeltore eingesetzt werden. Einsteckschloss mit 35 mm Dornmass Für Schiebe- und Drehflügeltore geeignet Mechanismus, Haken und Frontplatte aus Edelstahl Hakenschwenkriegel in Edelstahl für Nachtverriegelung Tiefenverriegelung des Hakens: 33 mm Hakenschwenkriegel in Kombination mit Locinox-Anschlag sorgen für eine sichere Torverankerung Ohne Tagesriegel (Entnehmbares) Röhrchen als Aushebesicherung bei Schiebetoren Schlossmechanismus mit Abdeckplatte gegen das Eindringen von Schmutz Kompatibel mit allen Europrofilzylindern Funktionen: Ausführungen: Artikelnr. Beschreibung Material H-Compact  H-Compact Einsteckschloss ohne Drückerloch Edelstahl V2A Lieferumfang: - H-Compact  Einsteckschloss

Torband 3DM SV aus feuerverzinktem Stahl oder Edelstahl 3-fach verstellbares Torband von Locinox Edelstahl Torband Locinox 3DM für Aluminium und Metalltore, ausgestattet mit Quick-Fix Befestigung. Das Torband ist verstellbar in 3 Dimensionen: Höhe, Links-Rechts Justierung und Drehrichtung. für Metall- und Aluminiumtore 180° verstellbar einfache links/rechts Umstellung höhenverstellbar Quick-Fix-Befestigung Vandalismusbeständig U-Bänder, Bolzen und U-Cover in Edelstahl Ausführung 3DM-VP100-P50-HDG: Torbandarm aus feuerverzinktem Stahl Ausführung 3DM-VP100-P50-A2: Torbandarm aus Edelstahl Fertigverpackt pro Paar Gewicht: 1,360 kg Material & Farbauswahl: Edelstahl feuerverzinkter Stahl Ausführungen: Art.-Nr. Torbandarm Material/Oberfläche 96 21 77 - 3DM-VP100-P50-A2 Edelstahl Edelstahl 96 22 15 - 3DM-VP100-P50-HDG feuerverzinkter Stahl feuerverzinkter Stahl Lieferumfang:1 Paar Torband 3DM SV

Pendeltürband doppelseitig wirkend Pendel-Türband aus Stahl verzinkt oder Edelstahl matt gebürstet. Anweisung zum Anschlagen von Pendeltürbändern:Bitte entspannen Sie die Bänder, indem Sie die Stellnieten entfernen. Die Bänder können dann leicht angepasst und eingelassen werden. Lappen bitte so einlassen, dass die vorstehenden Kanten mit der oberen Holzkante genau abschneiden. Wie aus der Zeichnung ersichtlich, müssen die Stelllöcher immer nach oben stehen. Wenn die Bänder genau und exakt eingelassen und festgeschraubt worden sind, stellen Sie die Tür auf die Mitte und schieben einen Keil darunter. Dann müssen die Federn mit dem beiliegenden Stahlstift gespannt werden, und zwar von rechts nach links. Ist die erforderliche Federkraft erreicht, werden die Haltestifte wieder eingesteckt und der Keil entfernt. Beim Anbringen der Bänder muss darauf geachtet werden, dass die Gewerbe lotrecht übereinander stehen. Die Feder des oberen Bandes muss stärker gespannt werden, weil dieses Band eine höhere Kraft ausüben muss. Kreischen die Bänder, so ist wahrscheinlich Spannung im Holz, die unbedingt beseitigt werden muss. Bitte, verwenden Sie bei Tür-Zwischenmaßen, die in Höhe und Breite von der Tabelle abweichen, die nächst größere Nummer. Besonders starke Türen müssen immer mit den für diese Stärke vorgeschriebenen Bändern verstehen werden.Beispiel: Pendeltür 735 mm breit, 2500 mm hoch, aber 50 mm stark: Diese Tür muss mit Bändern Nr. 42 ausgerüstet werden. Da Türen mit Glasfüllung entsprechend schwerer sind, müssen die Bänder jeweils eine Nummer größer gewählt werden, als in der Tabelle aufgeführt, z. B. Nr. 39 statt Nr. 36, usw. Für eventuell zu schwere Belastung oder durch falsches Anschlagen verursachte Mängel kann keine Verantwortung übernommen werden.Ausführungen:  Art.Nr. Nummer  A - Länge  Türgewicht  Türbreite Türhöhe S B Material / Oberfläche 04.750.0075.010 29 75 15 kg 610 1800 10 - 25 49 Stahl, gal verzinkt 04.750.0075.426 29 75 15 kg 610 1800 10 - 25 49 V2A, matt gebürstet 04.750.0100.010 30 100 22 kg 735 1900 25 - 30 55,5 Stahl, gal verzinkt 04.750.0100.426 30 100 22 kg 735 1900 25 - 30 55,5 V2A, matt gebürstet 04.750.0125.010 33 125 27 kg 735 2000 30 - 35 64,5 Stahl, gal verzinkt 04.750.0125.426 33 125 27 kg 735 2000 30 - 35 64,5 V2A, matt gebürstet 04.750.0150.010 36 150 40 kg 735 2500 35 - 40 74,5 Stahl, gal verzinkt 04.750.0150.426 36 150 40 kg 735 2500 35 - 40 74,5 V2A, matt gebürstet 04.750.0175.010 39 175 55 kg 860 2500 40 - 45 81,5 Stahl, gal verzinkt 04.750.0175.426 39 175 55 kg 860 2500 40 - 45 81,5 V2A, matt gebürstet 04.750.0200.010 42 200 70 kg 985 2600 45 - 50 90,5 Stahl, gal verzinkt 04.750.0200.426 42 200 70 kg 985 2600 45 - 50 90,5 V2A, matt gebürstet 04.750.0250.010 45 250 100 kg 985 2800 50 - 60 103,5 Stahl, gal verzinkt 04.750.0250.426 45 250 100 kg 985 2800 50 - 60 103,5 V2A, matt gebürstet Das Material und die Länge des Pendeltürbandes können rechts neben dem Bild ausgewählt werden. Lieferumfang:1 Stück Pendeltürband
