Winkelgetriebe Nr. 560 oder 561
Passend zum Garagentorschloss - Winkelgetriebe aus Stahl, verzinkt.
AMF Winkelgetriebe Nr. 560 oder 561 aus Stahl, verzinkt. - mit oder ohne UnterlegplatteAusführungen:
Artikelnr
Unterlegplatte
Gewicht (g)
16691
ja
500
124776
-
315
Lieferumfang:- Winkelgetriebe Nr. 560 oder 561 passend zum AMF Garagentorschloss
DICTATOR V 1600 Universal-Türdämpfer Blackline
Das Universalmodell V 1600 - tiefschwarz (Blackline)
DICTATOR Universal-Türdämpfer V 1600 bremst zufallende Türen progressiv, also besonders gedämpft ab, die Tür zieht sich leise in das Türschloß und hält sicher geschlossen.
Dieser Türdämpfer ist für Zimmertüren und Eingangstüren geeignet. Er bietet durch die hochwertige Gehäuseoberfläche und den elegant verkleideten Dämpfzylinder sowie die unsichtbare Befestigung ein sehr ansprechendes Design. Mit Hilfe der Grundplatte wird der Türschließer zuerst an der Tür befestigt und dann einfach heruntergeklappt und eingerastet. Der Türdämpfer V 1600 ist bekannt für die leichte Montage.Der Türdämpfer V 1600 ist für die Anbringung an der Türvorderseite konzipiert, er wird in senkrechter Position montiert. Für den Einsatz an Feuerschutztüren verwenden Sie bitte den Türdämpfer V 1600 F.
Eigenschaften:
Der Zylinder des Türdämpfers ist verkleidet und die Befestigungsschrauben an der Tür sind nicht sichtbar
In verschiedenen Farben und Oberflächen erhältlich (verchromt, farbig beschichtet, Edelstahl)
Dank der Ausführungen von 20 bis 115 N für unterschiedlichste Tür- und Montagesituationen geeignet
Spezialausführung für Brandschutztüren V 1600 F
Technische Daten:
Türarten
DIN links und DIN rechts, auf-, gleich- und zurückliegend
Schließkraft
20, 50, 80 bzw. 115 N (am Türdämpfer gemessen)
Dämpfungscharakteristik
progressiv, Schließgeschwindigkeit regulierbar
Dämpfungsflüssigkeit
nahezu temperaturneutrales Silikonöl
Montagearten
senkrecht
Lieferumfang
Türdämpfer, Einlaufhaken, Befestigungsschrauben
Material
Stahl oder Edelstahl (matt)
Ausführungen Türdämpfer V 1600:
Artikelnr
Ausführung + Haken
Federstärke
Oberfläche
300612
Haken 1009 für gleichliegende Türen (-4 bis +14 mm)
normale Feder 50 N
Tiefschwarz
Montage:
Der DICTATOR Türdämpfer V 1600 wird auf dem Türblatt mittels einer schwenkbaren Grundplatte, etwa in Türmitte, befestigt.
Zunächst klappt man die Grundplatte heraus, senkrecht etwa in der Mitte der Tür das Türblatt halten, und die Grundplatte befestigen. Zuerst mit nur einer Schraube im Langloch befestigen, daß das obere Ende der Grundplatte ca. 2 mm über die Türoberkante hinausragt. Siehe hierzu auch das Maßblatt.
Nach Kontrolle der lotrechten Position wird die Grundplatte endgültig mit den übrigen Schrauben Ø 4,5 x 19 befestigt, dann das Gehäuse nach unten schwenken bis es an der Grundplatte einrastet.
Der Einlaufhaken wird an der Türzarge befestigt, daß die Gummirolle zentrisch in den Haken einläuft. Die richtige Höhe des Hakens ist dann gegeben, wenn die Gummirolle bei umgeklapptem Rollenhebel die Vorderkante des Hakens gerade noch leicht berührt.
Für aufliegende Türen mit einem Überfalz von 10 - 30 mm verwenden Sie den Haken Typ 1013, für 10 - 20 mm zurückliegende Türen den Haken Typ 1011. Der Haken 1009 kommt bei gleichliegenden Türen zum Einsatz.
Lieferumfang:
Dictator Türdämpfer V 1600 - Blackline
Einlaufhaken
Befestigungsschrauben

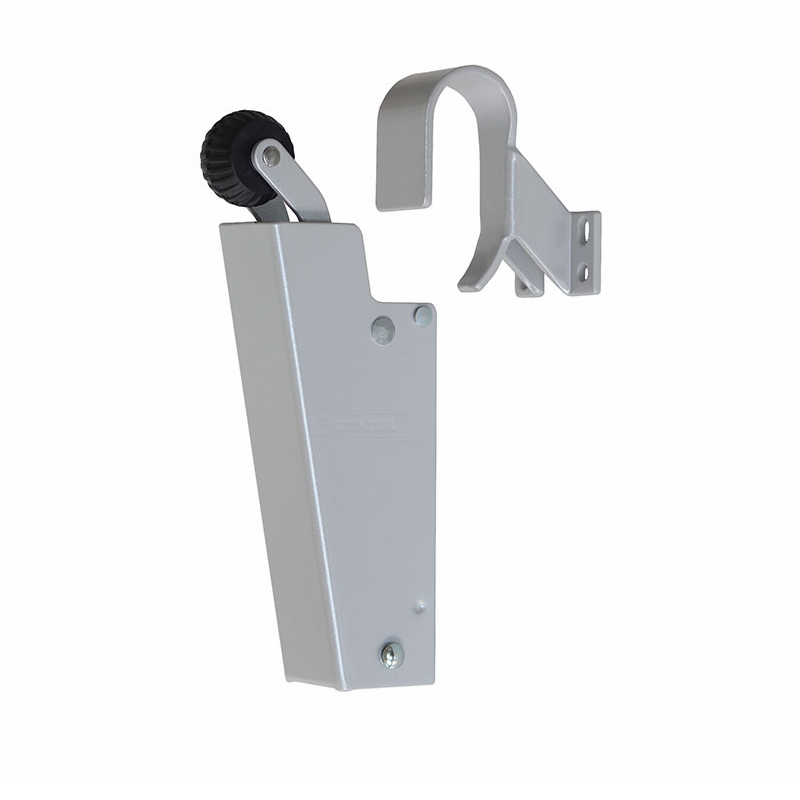

DICTATOR V 1600 Universal-Türdämpfer RAL 9006 weißaluminium (grau)
Das Universalmodell V 1600 - RAL 9006 weißaluminium (grau)
DICTATOR Universal-Türdämpfer V 1600 bremst zufallende Türen progressiv, also besonders gedämpft ab, die Tür zieht sich leise in das Türschloß und hält sicher geschlossen.
Dieser Türdämpfer ist für Zimmertüren und Eingangstüren geeignet. Er bietet durch die hochwertige Gehäuseoberfläche und den elegant verkleideten Dämpfzylinder sowie die unsichtbare Befestigung ein sehr ansprechendes Design. Mit Hilfe der Grundplatte wird der Türschließer zuerst an der Tür befestigt und dann einfach heruntergeklappt und eingerastet. Der Türdämpfer V 1600 ist bekannt für die leichte Montage.Der Türdämpfer V 1600 ist für die Anbringung an der Türvorderseite konzipiert, er wird in senkrechter Position montiert. Für den Einsatz an Feuerschutztüren verwenden Sie bitte den Türdämpfer V 1600 F.
Eigenschaften:
Der Zylinder des Türdämpfers ist verkleidet und die Befestigungsschrauben an der Tür sind nicht sichtbar
In verschiedenen Farben und Oberflächen erhältlich (verchromt, farbig beschichtet, Edelstahl)
Dank der Ausführungen von 20 bis 115 N für unterschiedlichste Tür- und Montagesituationen geeignet
Spezialausführung für Brandschutztüren V 1600 F
Technische Daten:
Türarten
DIN links und DIN rechts, auf-, gleich- und zurückliegend
Schließkraft
20, 50, 80 bzw. 115 N (am Türdämpfer gemessen)
Dämpfungscharakteristik
progressiv, Schließgeschwindigkeit regulierbar
Dämpfungsflüssigkeit
nahezu temperaturneutrales Silikonöl
Montagearten
senkrecht
Lieferumfang
Türdämpfer, Einlaufhaken, Befestigungsschrauben
Material
Stahl oder Edelstahl (matt)
Ausführungen Türdämpfer V 1600:
Artikelnr
Ausführung + Haken
Federstärke
Oberfläche
300467
Haken 1009 für gleichliegende Türen (-4 bis +14 mm)
normale Feder 50 N
RAL 9006 weißaluminium (grau)
300964
Haken 1013 für aufliegende Türen (+15 bis +30 mm)
normale Feder 50 N
RAL 9006 weißaluminium (grau)
300467.2Haken 1009 für gleichliegende Türen (-4 bis +14 mm)starke Feder 80 NRAL 9006 weißaluminium (grau)300467.5
Haken 1013 für aufliegende Türen (+15 bis +30 mm)
starke Feder 80 N
RAL 9006 weißaluminium (grau)
Montage:
Der DICTATOR Türdämpfer V 1600 wird auf dem Türblatt mittels einer schwenkbaren Grundplatte, etwa in Türmitte, befestigt.
Zunächst klappt man die Grundplatte heraus, senkrecht etwa in der Mitte der Tür das Türblatt halten, und die Grundplatte befestigen. Zuerst mit nur einer Schraube im Langloch befestigen, daß das obere Ende der Grundplatte ca. 2 mm über die Türoberkante hinausragt. Siehe hierzu auch das Maßblatt.
Nach Kontrolle der lotrechten Position wird die Grundplatte endgültig mit den übrigen Schrauben Ø 4,5 x 19 befestigt, dann das Gehäuse nach unten schwenken bis es an der Grundplatte einrastet.
Der Einlaufhaken wird an der Türzarge befestigt, daß die Gummirolle zentrisch in den Haken einläuft. Die richtige Höhe des Hakens ist dann gegeben, wenn die Gummirolle bei umgeklapptem Rollenhebel die Vorderkante des Hakens gerade noch leicht berührt.
Für aufliegende Türen mit einem Überfalz von 10 - 30 mm verwenden Sie den Haken Typ 1013, für 10 - 20 mm zurückliegende Türen den Haken Typ 1011. Der Haken 1009 kommt bei gleichliegenden Türen zum Einsatz.
Lieferumfang:
Dictator Türdämpfer V 1600 - RAL 9006 weißaluminium (grau)
Einlaufhaken
Befestigungsschrauben
DICTATOR V 1600 Universal-Türdämpfer mattverchromt
Das Universalmodell in unterschiedlichsten Ausführungen
DICTATOR Universal-Türdämpfer V 1600 bremst zufallende Türen progressiv, also besonders gedämpft ab, die Tür zieht sich leise in das Türschloß und hält sicher geschlossen.
Dieser Türdämpfer ist für Zimmertüren und Eingangstüren geeignet. Er bietet durch die hochwertige Gehäuseoberfläche und den elegant verkleideten Dämpfzylinder sowie die unsichtbare Befestigung ein sehr ansprechendes Design. Mit Hilfe der Grundplatte wird der Türschließer zuerst an der Tür befestigt und dann einfach heruntergeklappt und eingerastet. Der Türdämpfer V 1600 ist bekannt für die leichte Montage.Der Türdämpfer V 1600 ist für die Anbringung an der Türvorderseite konzipiert, er wird in senkrechter Position montiert. Für den Einsatz an Feuerschutztüren verwenden Sie bitte den Türdämpfer V 1600 F.
Eigenschaften:
Der Zylinder des Türdämpfers ist verkleidet und die Befestigungsschrauben an der Tür sind nicht sichtbar
In verschiedenen Farben und Oberflächen erhältlich (verchromt, farbig beschichtet, Edelstahl)
Dank der Ausführungen von 20 bis 115 N für unterschiedlichste Tür- und Montagesituationen geeignet
Spezialausführung für Brandschutztüren V 1600 F
Technische Daten:
Türarten
DIN links und DIN rechts, auf-, gleich- und zurückliegend
Schließkraft
20, 50, 80 bzw. 115 N (am Türdämpfer gemessen)
Dämpfungscharakteristik
progressiv, Schließgeschwindigkeit regulierbar
Dämpfungsflüssigkeit
nahezu temperaturneutrales Silikonöl
Montagearten
senkrecht
Lieferumfang
Türdämpfer, Einlaufhaken, Befestigungsschrauben
Material
Stahl oder Edelstahl (matt)
Ausführungen Türdämpfer V 1600:
Artikelnr
Ausführung + Haken
Federstärke
Oberfläche
300460X
Haken 1009 für gleichliegende Türen (-4 bis +14 mm)
normale Feder 50 N
mattverchromt
300461X
Haken 1013 für aufliegende Türen (+15 bis +30 mm)
normale Feder 50 N
mattverchromt
300457
Haken 1011 für zurückliegende Türen (-5 bis -20 mm)
normale Feder 50 N
mattverchromt
300464X
Haken 1009 für gleichliegende Türen (-4 bis +14 mm)
leichte Feder 20 N
mattverchromt
300972X
Haken 1013 für aufliegende Türen (+15 bis +30 mm)
leichte Feder 20 N
mattverchromt
300464.1011
Haken 1011 für zurückliegende Türen (-5 bis -20 mm)
leichte Feder 20 N
mattverchromt
300480X
Haken 1009 für gleichliegende Türen (-4 bis +14 mm)
starke Feder 80 N
mattverchromt
300480.1013
Haken 1013 für aufliegende Türen (+15 bis +30 mm)
starke Feder 80 N
mattverchromt
300480.1011
Haken 1011 für zurückliegende Türen (-5 bis -20 mm)
starke Feder 80 N
mattverchromt
Auswahl des Hakens:
Haken 1009 für gleichliegende Türen (-4 bis +14 mm)
Haken 1013 für aufliegende Türen (+15 bis +30 mm)
Haken 1011 für zurückliegende Türen (-5 bis -20 mm)
Montage:
Der DICTATOR Türdämpfer V 1600 wird auf dem Türblatt mittels einer schwenkbaren Grundplatte, etwa in Türmitte, befestigt.
Zunächst klappt man die Grundplatte heraus, senkrecht etwa in der Mitte der Tür das Türblatt halten, und die Grundplatte befestigen. Zuerst mit nur einer Schraube im Langloch befestigen, daß das obere Ende der Grundplatte ca. 2 mm über die Türoberkante hinausragt. Siehe hierzu auch das Maßblatt.
Nach Kontrolle der lotrechten Position wird die Grundplatte endgültig mit den übrigen Schrauben Ø 4,5 x 19 befestigt, dann das Gehäuse nach unten schwenken bis es an der Grundplatte einrastet.
Der Einlaufhaken wird an der Türzarge befestigt, daß die Gummirolle zentrisch in den Haken einläuft. Die richtige Höhe des Hakens ist dann gegeben, wenn die Gummirolle bei umgeklapptem Rollenhebel die Vorderkante des Hakens gerade noch leicht berührt.
Für aufliegende Türen mit einem Überfalz von 10 - 30 mm verwenden Sie den Haken Typ 1013, für 10 - 20 mm zurückliegende Türen den Haken Typ 1011. Der Haken 1009 kommt bei gleichliegenden Türen zum Einsatz.
Lieferumfang:
Dictator Türdämpfer V 1600 - mattverchromt
Einlaufhaken
Befestigungsschrauben
Der Türdämpfer für Aufzug-Drehtüren der Marke Haushahn
Aufzugtürdämpfer DICTATOR Standard Haushahn - für Aufzug-Schiebetüren
Die DICTATOR Türdämpfer werden im Normalfall an Drehtüren eingesetzt. Es gibt jedoch ein Modell, das bei Aufzugschiebetüren der Marke Haushahn verwendet wird. Der Standard Haushahn sorgt dafür, daß die Türen beim Schließen in der Endlage sowohl sanft abgedämpft als auch zuverlässig geschlossen werden.
Es gibt weitere Ausführungen für Haushahn Aufzug-Drehtüren.
Ausführungen:
Artikelnummer
Federstärke (Schließkraft)
Lasche
Material
203026
20 N
Lasche rechts
Stahl verzinkt
203006
20 N
Lasche links
Stahl verzinkt
Technische Daten:
Dämpfungscharakteristik
progressiv
Dämpfungsmedium
nahezu temperaturneutrales Silikonöl
Material
Stahl verzinkt
Schließgeschwindigkeit
einstellbar
Schließkraft
20 N
Türarten
geeignet für Aufzug-Schiebetüren der Marke Haushahn
Temperaturbereich
-20 °C bis +50 °C
Funktion der DICTATOR Aufzugtürdämpfer Standard
Beim Öffnen der Tür wird der Rollenhebel umgelegt und die Schließfeder im Dämpfungszylinder des Türdämpfers gespannt. Wenn die Tür z.B. durch eine Torsionsfeder geschlossen wird, läuft der Rollenhebel in die Einlaufkurve im Türrahmen ein.
Ein Zuschlagen der Tür wird durch den hydraulischen Dämpfungszylinder des Türdämpfers verhindert: die Schließbewegung der Tür wird abgedämpft und die Tür schließt sanft und leise.
Die Feder des Türdämpfers sorgt dafür, daß die Tür vollständig geschlossen wird und hält sie auch gegen Wind und Luftzug geschlossen und verhindert so eine Störung des Aufzugbetriebes aufgrund einer nicht komplett geschlossenen Schachttür. Die elektrischen Türkontakte können verschleißfrei arbeiten und sprechen zuverlässig an.Dadurch sorgt der DICTATOR Aufzugtürdämpfer Standard für eine reibungslose Funktion des Aufzuges - und er verhindert Lärm aufgrund zuschlagender Türen.
Einstellung des Dämpfungsverhaltens
Um ein optimales Dämpfungsverhalten bei aufliegenden und gleichliegenden Türen zu erzielen, läßt sich die Schließgeschwindigkeit bei allen DICTATOR Standard Türdämpfern regulieren.
Aufgrund der konischen Bohrung im aus Vollmaterial gedrehten Dämpfungszylinder wird die Schließbewegung umso langsamer, je tiefer der Kolben in die Bohrung eindringt (progressive Dämpfung).
Durch Drehen der Kolbenstange mit einem Inbusschlüssel können Sie die Endlage des Kolbens verändern.
Drehen im Uhrzeigersinn: Endlage des Kolbens wird tiefer in den Zylinder gelegt. Das Schließen der Tür dauert damit länger.
Drehen gegen den Uhrzeigersinn: die Endlage des Kolbens liegt weiter oben im Zylinder, die Tür schließt schneller.
Zwei volle Umdrehungen entsprechen einer Veränderung der Schließgeschwindigkeit um ca. 1 Sekunde.
Montage Aufzug-Türdämpfer Standard Haushahn:Der Türdämpfer Standard Haushahn wird mit der Befestigungslasche an der Stirnseite der Schiebetür montiert. Befestigen Sie den Türdämpfer mit 2 Schrauben M6 am Türblatt.
Die Dämpfung können Sie durch Drehen der Kolbenstange präzise einstellen. Für weitere Hinweise zur Regulierung siehe DICTATOR Aufzugtürdämpfer Standard, Allgemeine Informationen, Funktionsweise.
Lieferumfang:- Dictator Aufzugtürdämpfer für Aufzug-Schiebetüren der Marke Haushahn
Garagentorschloss - jedes Teil rundum verzinkt
Geeignet für Kipp- und Flügeltore
AMF Garagentorschloss Nr. 550, 551, 552, 554, 558 - jedes Teil rundum verzinkt, Stangenausschluss nach oben und unten mit 9 mm Nuss.
AMF 16501: gerichtet für Rundzylinder, innen mit Auslöseknopf, automatisch schließend
AMF 16550: gerichtet für Profilzylinder, innen mit Auslöseknopf, automatisch schließend
AMF 16568: gerichtet für Profilzylinder, ohne Auslöseknopf, automatisch schließend
AMF 16345: gerichtet für Profilzylinder, innen mit Auslöseknopf, nicht automatisch schließend
AMF 16675: Basquillverschluss, ohne Abschließvorrichtung
Hinweis zu Ausführung 16345:Dieses Garagentorschloss eignet sich besonders für Türen und Tore, z. B. Geräteraumtüren in Turnhallen, die tagsüber mit der Olive betätigt werden und abends verschlossen werden.AMF Garagentorschlösser sichern seit Jahrzehnten Garagentore. Sie bieten die zusätzliche Sicherheit und Verlässlichkeit, die von einem sicheren Verschluss – heutzutage mit elektrischem Torantrieb – erwartet wird.
Sicher Schliessen (Funktion)durch starre Stangenverriegelung, wie beim Riegelschloss, auch bei seitlichem Stangendruck oder beim Klemmen der Stangen.
Leichtes Schliesen – bequeme Handhabungdurch obenliegenden Zylinder und 90 mm Entfernung zur Olive. Stangenkräfte wirken nicht auf den Schließmechanismus, der Zylinder ist immer entlastet.
Leichter Laufdurch lange Stangenführung, drei Federn und gute Schmierung.
Hohe Lebensdauerdurch die konstruktive Gestaltung und sorgfältige Herstellung, z. B.- 9 mm Nuss, doppelt gefedert, kann nicht einseitig auslaufen- alle Teile galvanisch verzinkt- alle Lagerstellen bei der Montage gefettet.
Ausführungen:
Artikelnr
Schließung
Auslöseknopf innen
automatisch schließend
Gewicht (g)
16501
RZ
•
•
810
16550
PZ
•
•
810
16568
PZ
-
•
810
16345
PZ
•
-
830
16675
-
-
-
780
Lieferumfang:- Garagentorschloss für Kipp- und Flügeltore
Winkelgetriebe Nr. 560 oder 561
Passend zum Garagentorschloss - Winkelgetriebe aus Stahl, verzinkt.
AMF Winkelgetriebe Nr. 560 oder 561 aus Stahl, verzinkt. - mit oder ohne UnterlegplatteAusführungen:
Artikelnr
Unterlegplatte
Gewicht (g)
16691
ja
500
124776
-
315
Lieferumfang:- Winkelgetriebe Nr. 560 oder 561 passend zum AMF Garagentorschloss
Garagentorschloss - jedes Teil rundum verzinkt
Geeignet für Kipp- und Flügeltore
AMF Garagentorschloss Nr. 550, 551, 552, 554, 558 - jedes Teil rundum verzinkt, Stangenausschluss nach oben und unten mit 9 mm Nuss.
AMF 16501: gerichtet für Rundzylinder, innen mit Auslöseknopf, automatisch schließend
AMF 16550: gerichtet für Profilzylinder, innen mit Auslöseknopf, automatisch schließend
AMF 16568: gerichtet für Profilzylinder, ohne Auslöseknopf, automatisch schließend
AMF 16345: gerichtet für Profilzylinder, innen mit Auslöseknopf, nicht automatisch schließend
AMF 16675: Basquillverschluss, ohne Abschließvorrichtung
Hinweis zu Ausführung 16345:Dieses Garagentorschloss eignet sich besonders für Türen und Tore, z. B. Geräteraumtüren in Turnhallen, die tagsüber mit der Olive betätigt werden und abends verschlossen werden.AMF Garagentorschlösser sichern seit Jahrzehnten Garagentore. Sie bieten die zusätzliche Sicherheit und Verlässlichkeit, die von einem sicheren Verschluss – heutzutage mit elektrischem Torantrieb – erwartet wird.
Sicher Schliessen (Funktion)durch starre Stangenverriegelung, wie beim Riegelschloss, auch bei seitlichem Stangendruck oder beim Klemmen der Stangen.
Leichtes Schliesen – bequeme Handhabungdurch obenliegenden Zylinder und 90 mm Entfernung zur Olive. Stangenkräfte wirken nicht auf den Schließmechanismus, der Zylinder ist immer entlastet.
Leichter Laufdurch lange Stangenführung, drei Federn und gute Schmierung.
Hohe Lebensdauerdurch die konstruktive Gestaltung und sorgfältige Herstellung, z. B.- 9 mm Nuss, doppelt gefedert, kann nicht einseitig auslaufen- alle Teile galvanisch verzinkt- alle Lagerstellen bei der Montage gefettet.
Ausführungen:
Artikelnr
Schließung
Auslöseknopf innen
automatisch schließend
Gewicht (g)
16501
RZ
•
•
810
16550
PZ
•
•
810
16568
PZ
-
•
810
16345
PZ
•
-
830
16675
-
-
-
780
Lieferumfang:- Garagentorschloss für Kipp- und Flügeltore
