Kantriegel mit M10-Rundstangenanschluss
Basküle-Kantriegel - ohne Stulp
Stahl, galvanisch verzinkt
M10-Rundstangenanschluss
DIN L und R verwendbar
Kasten 135 x 29 x 17 mm
Hub 13 mm
Dornmaß 14,5 mm
Drückernuss 8 mm
90° Drehbewegung
Auführung:
Artikelnr
Ausführung
9230 0000 33
ohne Stulp, Stahl galvanisch verzinkt
Lieferumfang:- 1 x DENI 9230 - Basküle-Kantriegel
Hekatron FSZ Basis Feststellanlagen-Zentrale
Die Feststellanlagen-Zentrale FSZ Basis von Hekatron ist Netzgerät, Handtaster, Resettaster, Alarmspeicher und Betriebszustandsanzeige in einem Gerät. Die Feststellanlagen-Zentrale ist geeignet für den Einsatz in Feststellanlagen in den verschiedensten Anwendungen in Industrie- und Verwaltungsgebäuden. Einfache Bedienung durch integrierte Taster für Alarm und Reset. Zusätzlich können weitere externe Taster angeschlossen werden. Über die Frontfolie werden die Zustände Alarm, Störung und Betrieb optisch angezeigt. Funktionen wie Alarmspeicher, Leitungsüberwachung gemäß DIN EN 14637 und die Wahl zwischen dem Anschluss mit einem oder mit zwei Stichen sind über DIP-Schalter ein- und ausschaltbar. Über einen 24V DC Ausgang können die Haftmagnete direkt angesteuert werden. Ein weiterer potentialfreier Wechselkontakt steht zur Weiterleitung eines Alarms an eine weitere Stelle zur Verfügung. Die Kabeleinführung erfolgt wahlweise von oben, unten oder der Rückseite des Gehäuses. Geprüft nach den Prüfvorgaben des DIBt von 2012 und nach DIN EN 14637. Einsetzbar nach DIBt und/oder DIN EN 14637.
Leistungsmerkmale der Feststellanlagen-Zentrale FSZ:
Integrierter Handauslösetaster mit wechselbarer Beschriftung
Integrierter Resettaster
Betriebs-, Alarm- und Störungsanzeige
zuschaltbare Alarmspeicherung
zuschaltbare Leitungsüberwachung
Abschlusswiderstände bei Leitungsüberwachung
2 x 43 kOhm
Geschalteter Ausgang +24V DC
Pot.-freier Wechsler
Kabeleinführungen 3 x M16 + 1 x M20 auf der Ober- und Unterseite
Kabeleinführungen 2 Langlöcher auf der Rückseite
Schutzart IP 54 bei Kabeleinführung von oben/unten
Schutzart IP 30 bei Kabeleinführung von hinten
Aufputzmontage
Optionale Montage auf eine Hutschiene
Bauaufsichtlich zugelassen vom DIBt Z-6.5-1725
Geprüft und Anerkannt nach DIN EN 14637
VdS geprüft und anerkannt G-Nr. 213091
Nenndaten der Feststellanlagen-Zentrale FSZ:
Eingangs-Nennspannung 230V AC
Ausgangs-Nennspannung 24V DC
Ausgangsstrom max. 400mA
Geschalteter Ausgang +24V DC
Pot.-freier Wechsler
Schaltleistung 250V AC/5A, 30V DC/3A
Betriebsumgebungstemperatur -10° bis +50°C
Farbe: weiß, ähnlich RAL 9003
Maße: HxBxT 146 x 146 x 60,5mm
Gewicht: 420g
Der Aufzugtürdämpfer für Otis Aufzug-Drehtüren
Aufzugtürdämpfer DICTATOR Standard 1500 BS - OTIS
DICTATOR Aufzugtürdämpfer Standard 1500 BS für OTIS Aufzug-Drehtüren
Ausführungen:
Artikelnummer
Federstärke (Schließkraft)
Ausführung
Material
300369
50 N
Aufzug-Türdämpfer Z 1500 BS
Stahl verzinkt
Technische Daten:
Dämpfungscharakteristik
progressiv
Dämpfungsmedium
nahezu temperaturneutrales Silikonöl
Material
Stahl verzinkt
Schließgeschwindigkeit
einstellbar
Schließkraft
50 N
Türarten
geeignet für OTIS Aufzug-Drehtüren
Temperaturbereich
-20 °C bis +50 °C
Funktion der DICTATOR Aufzugtürdämpfer Standard
Beim Öffnen der Tür wird der Rollenhebel umgelegt und die Schließfeder im Dämpfungszylinder des Türdämpfers gespannt. Wenn die Tür z.B. durch eine Torsionsfeder geschlossen wird, läuft der Rollenhebel in die Einlaufkurve im Türrahmen ein.
Ein Zuschlagen der Tür wird durch den hydraulischen Dämpfungszylinder des Türdämpfers verhindert: die Schließbewegung der Tür wird abgedämpft und die Tür schließt sanft und leise.
Die Feder des Türdämpfers sorgt dafür, daß die Tür vollständig geschlossen wird und hält sie auch gegen Wind und Luftzug geschlossen und verhindert so eine Störung des Aufzugbetriebes aufgrund einer nicht komplett geschlossenen Schachttür. Die elektrischen Türkontakte können verschleißfrei arbeiten und sprechen zuverlässig an.Dadurch sorgt der DICTATOR Aufzugtürdämpfer Standard für eine reibungslose Funktion des Aufzuges - und er verhindert Lärm aufgrund zuschlagender Türen.
Einstellung des Dämpfungsverhaltens
Um ein optimales Dämpfungsverhalten bei aufliegenden und gleichliegenden Türen zu erzielen, läßt sich die Schließgeschwindigkeit bei allen DICTATOR Standard Türdämpfern regulieren.
Aufgrund der konischen Bohrung im aus Vollmaterial gedrehten Dämpfungszylinder wird die Schließbewegung umso langsamer, je tiefer der Kolben in die Bohrung eindringt (progressive Dämpfung).
Durch Drehen der Kolbenstange mit einem Inbusschlüssel können Sie die Endlage des Kolbens verändern.
Drehen im Uhrzeigersinn: Endlage des Kolbens wird tiefer in den Zylinder gelegt. Das Schließen der Tür dauert damit länger.
Drehen gegen den Uhrzeigersinn: die Endlage des Kolbens liegt weiter oben im Zylinder, die Tür schließt schneller.
Zwei volle Umdrehungen entsprechen einer Veränderung der Schließgeschwindigkeit um ca. 1 Sekunde.
Lieferumfang:- Dictator Aufzugtürdämpfer Standard Z 1500 BS für OTIS Aufzug-Drehtüren
Dorma TS 92 BASIC im Contur Design
Die Komplettlösung für DIN-L- als auch DIN-R-Türen
Der Gleitschienentürschließer TS 92 Basic bietet höchsten Begehkomfort durch die bewährte DORMA EASY OPEN Technologie. Dank der Komplettverpackung ist der TS 92 Basic die ideale Lösung für einflügelige Türen bis 1100 mm Türbreite.Stark abfallendes ÖffnungsmomentAnders als bei herkömmlichen Gleitschienen-Türschließern sorgt die Easy Open Technologie beim TS 92 Basic für höchsten Begehkomfort. Der beim Öffnen der Tür zu überwindende Widerstand geht augenblicklich zurück. Soviel Komfort wissen vor allem Kinder und ältere Menschen zu schätzen.Der Türschließer ist ausgestattet mit Montageplatte und Basicgleitschiene. Der TS 92 Basic ist im DORMA Contur Design verfügbar und geprüft nach EN 1154 sowie CE-gekennzeichnet. Produktmerkmale
Schließkraft stufenlos einstellbar: EN 2–5
Für allgemeine Türen bis zu einer Türblattbreite von 1100 mm geeignet
Für Feuer- und Rauchschutztüren geeignet
Gleiche Ausführung für DIN-L und DIN-R
Mit Basic-Gleitschiene
Schließgeschwindigkeit über zwei Ventile unabhängig voneinander stufenlos einstellbar
ohne Öffnungsdämpfung
ohne Schließverzögerung
Türschließer geprüft nach EN 1154
CE--Kennzeichnung für Bauprodukte
Stark abfallendes Öffnungsmoment nach DIN SPEC 1104
Barrierefrei gem. DIN 18040 für Türbreiten (mm) bis max. 1100 mm
Gewicht: 2,0 kg
Länge (L): 281 mmBautiefe (B): 47 mmHöhe (H): 65 mm
Vorteile Dorma TS 92 Basic
Preiswerte Gleitschienen-Technologie für Standardtüren.
Sowohl für DIN-L- als auch für DIN-R-Türen geeignet.
Einfache und schnelle Montage und mit wenigen Handgriffen eingestellt.
Gutes Preis-Leistungsverhältnis.
Hoher Begehkomfort und voll kontrolliertes Schließen.
Optimale Anpassung der Schließgeschwindigkeit und sicheres Schließen durch zwei Regulierventile.
Artikelnummer
Bezeichnung
Material / Oberfläche
42020601
DORMA TS 92 B Basic - Türblattmontage Bandseite oder Kopfmontage auf der Bandgegenseite
Silberfarbig
42020611
DORMA TS 92 B Basic - Türblattmontage Bandseite oder Kopfmontage auf der Bandgegenseite
Weiß (RAL 9016)
42030601
DORMA TS 92 G Basic - Türblattmontage Bandgegenseite oder Kopfmontage auf der Bandseite
Silberfarbig
42030611
DORMA TS 92 G Basic - Türblattmontage Bandgegenseite oder Kopfmontage auf der Bandseite
Weiß (RAL 9016)
Montagearten des Dorma TS 92 Basic
TS 92 BASIC B TÜRBLATTMONTAGE BANDSEITE:
Unter entsprechenden baulichen Voraussetzungen ist bei dieser Montageart ein Öffnungswinkel von 180° möglich. Hierfür kann ggf. eine Wandausnehmung für den Türschließer notwendig sein.Beispiel: DIN-L-Tür, DIN-R-Tür spiegelbildlich).
TS 92 BASIC B STURZMONTAGE BANDGEGENSEITE:
Abhängig von den baulichen Gegebenheiten ist der Türöffnungswinkel auf ca. 120° bis 145° begrenzt. Um Beschädigungen der Tür bzw. des Türschließers zu vermeiden, empfiehlt es sich, die Öffnungsbegrenzung zu verwenden oder einen Türstopper zu setzen.Beispiel: DIN-L-Tür, DIN-R-Tür spiegelbildlich
TS 92 BASIC G TÜRBLATTMONTAGE BANDGEGENSEITE:
Abhängig von den baulichen Gegebenheiten ist der Türöffnungswinkel auf ca. 120° bis 145° begrenzt. Um Beschädigungen der Tür bzw. des Türschließers zu vermeiden, empfiehlt es sich, die Öffnungsbegrenzung zu verwenden oder einen Türstopper zu setzen.
Bei Feuer- und Rauchschutztüren muss ein Türstopper gesetzt werden.Beispiel: DIN-L-Tür, DIN-R-Tür spiegelbildlich.
TS 92 BASIC G STURZMONTAGE BANDSEITE:
Unter entsprechenden baulichen Voraussetzungen ist bei dieser Montageart ein Öffnungswinkel von 180° möglich.Beispiel: DIN-L-Tür, DIN-R-Tür spiegelbildlich.
Lieferumfang: - Gleitschienentürschließer DORMA TS 92 B : (Türblattmontage auf der Bandseite oder Kopfmontage auf der Bandgegenseite) oder Gleitschienentürschließer DORMA TS 92 G : (Türblattmontage auf der Bandgegenseite oder Kopfmontage auf der Bandseite) - inkl. Basic-Gleitschiene

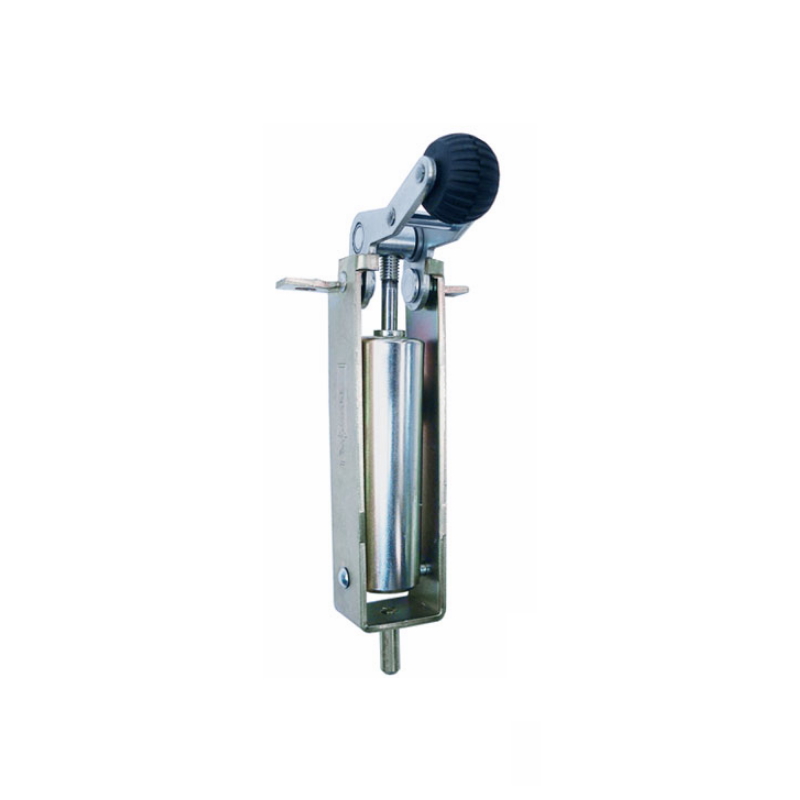

Der Aufzugtürdämpfer für italienische Aufzug-Drehtüren Marke Bassetti
Ausführungen:
Artikelnummer
Federstärke (Schließkraft)
Material
100003
50 N
Stahl verzinkt
Technische Daten:
Dämpfungscharakteristik
progressiv
Dämpfungsmedium
nahezu temperaturneutrales Silikonöl
Material
Stahl verzinkt
Schließgeschwindigkeit
einstellbar
Schließkraft
50 N
Türarten
geeignet für Aufzug-Drehtüren der Marke Bassetti
Temperaturbereich
-20 °C bis +50 °C
Funktion der DICTATOR Aufzugtürdämpfer Standard
Beim Öffnen der Tür wird der Rollenhebel umgelegt und die Schließfeder im Dämpfungszylinder des Türdämpfers gespannt. Wenn die Tür z.B. durch eine Torsionsfeder geschlossen wird, läuft der Rollenhebel in die Einlaufkurve im Türrahmen ein.
Ein Zuschlagen der Tür wird durch den hydraulischen Dämpfungszylinder des Türdämpfers verhindert: die Schließbewegung der Tür wird abgedämpft und die Tür schließt sanft und leise.
Die Feder des Türdämpfers sorgt dafür, daß die Tür vollständig geschlossen wird und hält sie auch gegen Wind und Luftzug geschlossen und verhindert so eine Störung des Aufzugbetriebes aufgrund einer nicht komplett geschlossenen Schachttür. Die elektrischen Türkontakte können verschleißfrei arbeiten und sprechen zuverlässig an.Dadurch sorgt der DICTATOR Aufzugtürdämpfer Standard für eine reibungslose Funktion des Aufzuges - und er verhindert Lärm aufgrund zuschlagender Türen.
Einstellung des Dämpfungsverhaltens
Um ein optimales Dämpfungsverhalten bei aufliegenden und gleichliegenden Türen zu erzielen, läßt sich die Schließgeschwindigkeit bei allen DICTATOR Standard Türdämpfern regulieren.
Aufgrund der konischen Bohrung im aus Vollmaterial gedrehten Dämpfungszylinder wird die Schließbewegung umso langsamer, je tiefer der Kolben in die Bohrung eindringt (progressive Dämpfung).
Durch Drehen der Kolbenstange mit einem Inbusschlüssel können Sie die Endlage des Kolbens verändern.
Drehen im Uhrzeigersinn: Endlage des Kolbens wird tiefer in den Zylinder gelegt. Das Schließen der Tür dauert damit länger.
Drehen gegen den Uhrzeigersinn: die Endlage des Kolbens liegt weiter oben im Zylinder, die Tür schließt schneller.
Zwei volle Umdrehungen entsprechen einer Veränderung der Schließgeschwindigkeit um ca. 1 Sekunde.
Lieferumfang:- Dictator Aufzugtürdämpfer für italienische Aufzug-Drehtüren Marke Bassetti
133,00 €*
