STUV Aussenhebel
1.190,00 €*
inkl. MwSt
1.000,00 €
zzgl. MwSt
Produktinformationen "STUV Aussenhebel"
STUV Aussenhebel – Aluminium Kokillenguss für industrielle Anwendungen
Der STUV Aussenhebel mit der Artikelnummer 3.31.0050.0 ist ein funktionales Bauteil, das für den Einsatz an Türen und Klappen in industriellen und gewerblichen Umgebungen konzipiert wurde. Die Fertigung aus Aluminium Kokillenguss gewährleistet eine hohe mechanische Stabilität und Korrosionsbeständigkeit, was die Langlebigkeit des Produkts auch unter anspruchsvollen Bedingungen sicherstellt. Die Oberfläche ist EPS-beschichtet und in einem neutralen Grau gehalten, was eine unauffällige Integration in verschiedene Anlagenkonzepte ermöglicht und gleichzeitig einen zusätzlichen Schutz bietet.
Ihre Vorteile auf einen Blick
- Gefertigt aus robustem Aluminium Kokillenguss für Langlebigkeit.
- EPS-beschichtete Oberfläche in Grau für erhöhte Widerstandsfähigkeit.
- Universell einsetzbar für rechts- oder linksseitige Anwendungen.
- Senkung nach DIN 74-Am6 für präzise Montage.
Anwendungsbereich
Der STUV Aussenhebel (3.31.0050.0) findet primär Anwendung in Bereichen, die einen robusten und zuverlässigen Tür- oder Klappenverschluss erfordern. Typische Einsatzorte umfassen Industrieanlagen, Maschinenbau, Schaltschränke, Kühlzellen und technische Räume. Die Konstruktion ermöglicht den Einsatz sowohl an rechts- als auch an links angeschlagenen Türen, was die Flexibilität bei der Planung und Installation erhöht.
Systemzugehörigkeit
Der STUV Aussenhebel 3.31.0050.0 ist als eigenständiges Betätigungselement konzipiert. Spezifische Kompatibilitätstabellen zu übergeordneten Schließsystemen oder Zentralen liegen nicht vor. Die Integration in bestehende Schließkonzepte erfolgt in der Regel durch mechanische Anpassung an die vorhandene Verriegelungstechnik. Für Retrofit-Anwendungen ist die mechanische Schnittstelle (Senkung DIN 74-Am6) zu berücksichtigen.
Funktionsbeschreibung
Der Aussenhebel dient der manuellen Betätigung eines Tür- oder Klappenverschlusses. Durch die Drehbewegung des Hebels wird ein internes Mechanismus (nicht Teil des Lieferumfangs des Hebels selbst) aktiviert, der die Verriegelung öffnet oder schließt. Die Ausführung ermöglicht eine intuitive und kraftschlüssige Bedienung. Die Ausrichtung ist für rechts- oder linksseitige Montage vorgesehen, was die universelle Einsetzbarkeit gewährleistet.
Vorteile auf einen Blick
- Hohe Materialbeständigkeit durch Aluminium Kokillenguss.
- Robuste Oberflächenbeschichtung (EPS) gegen Umwelteinflüsse.
- Flexible Anwendung durch rechts- und linksseitige Montageoption.
- Standardisierte Senkung DIN 74-Am6 für einfache Befestigung.
- Wartungsarm durch hochwertige Materialauswahl.
Nutzen nach Zielgruppe
Schlosser: Profitieren von der robusten Konstruktion und der unkomplizierten Montage durch die standardisierte Senkung. Die hohe Materialqualität gewährleistet eine dauerhafte Funktion.
Elektriker: Relevant bei der Integration in Schaltschranktüren oder Gehäuse, wo eine mechanische Betätigung des Verschlusses notwendig ist. Die Wartungsarmut minimiert Folgearbeiten.
Facility Manager: Schätzen die Langlebigkeit und geringen Wartungsaufwand des Hebels, was zu reduzierten Betriebskosten führt. Die Beständigkeit gegenüber Umwelteinflüssen ist in vielen technischen Bereichen von Vorteil.
Bauunternehmen: Setzen auf Produkte, die eine hohe Zuverlässigkeit und Beständigkeit aufweisen. Der STUV Aussenhebel erfüllt diese Kriterien für technische Türen und Zugänge.
Brandschutzbeauftragte: Obwohl der Aussenhebel selbst keine brandschutztechnische Funktion erfüllt, ist seine robuste Bauweise für Türen in sicherheitsrelevanten Bereichen, die eine zuverlässige mechanische Betätigung erfordern, von Bedeutung.
Lieferumfang
Der Lieferumfang des STUV Aussenhebels (Art.-Nr. 3.31.0050.0) umfasst den Aussenhebel aus Aluminium Kokillenguss, EPS beschichtet in Grau. Befestigungsmaterialien wie Schrauben oder Bolzen sind nicht explizit im Lieferumfang genannt und müssen bei Bedarf separat bestellt werden.
Kompatibilität & Zubehör
Der Aussenhebel ist mit Verriegelungsmechanismen kompatibel, die eine Betätigung über eine Vierkant- oder ähnliche Aufnahme ermöglichen, sofern diese mechanisch an die Abmessungen des Hebels angepasst werden können. Spezifisches Zubehör wird nicht aufgeführt. Eine Prüfung der mechanischen Schnittstellen ist vor der Installation erforderlich.
Normen & Zulassungen
Für den STUV Aussenhebel 3.31.0050.0 liegen keine spezifischen bauaufsichtlichen Zulassungen oder Normenkonformitäten wie DIN 14677, EN 1155 oder EN 1158 vor, da es sich um ein rein mechanisches Betätigungselement ohne brandschutzrelevante Funktionen handelt. Die Senkung entspricht DIN 74-Am6.
Montage & Installation
Die Montage des STUV Aussenhebels erfolgt durch Verschrauben auf der Türoberfläche oder dem Klappenelement. Die Senkung nach DIN 74-Am6 ist für die Aufnahme entsprechender Befestigungselemente vorgesehen. Eine präzise Ausrichtung und stabile Verschraubung sind für eine dauerhafte Funktion unerlässlich. Die Montage kann sowohl rechts- als auch linksseitig erfolgen.
Wartung & Prüfpflicht
Der STUV Aussenhebel ist aufgrund seiner robusten Bauweise und Materialwahl weitgehend wartungsfrei. Eine regelmäßige Sichtprüfung auf mechanische Beschädigungen oder Lockerungen der Befestigung wird empfohlen. Spezifische Prüfpflichten nach DIN 14677 oder ähnlichen Normen bestehen für dieses Produkt nicht, da es sich nicht um ein brandschutzrelevantes System handelt.
Cross-Selling
Zu dem STUV Aussenhebel 3.31.0050.0 passen mechanische Türverriegelungen, Riegelwerke und Schließbleche, die eine externe Betätigung über einen Hebel ermöglichen. Ebenfalls relevant sind passende Befestigungsmaterialien (Schrauben, Unterlegscheiben) in korrosionsbeständiger Ausführung.

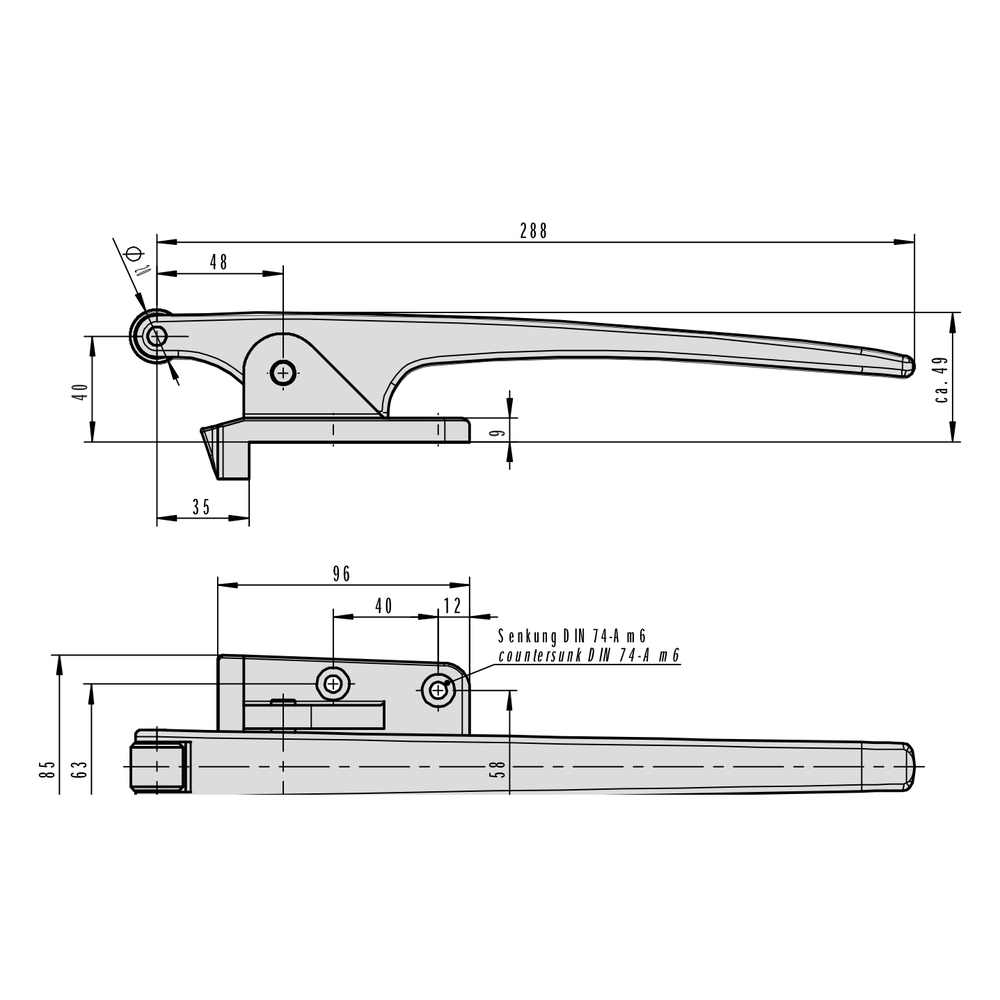

Technische Daten
| Artikelnummer | 3.31.0050.0 |
| Material | Aluminium Kokillenguss |
| Oberfläche | EPS beschichtet, Grau |
| Ausrichtung | Rechts oder links |
| Senkung | DIN 74-Am6 |
| Abmessungen (ca. Länge) | 288 mm |
| Gewicht (ca.) | 1,24 kg |
Einbausituation & Türblattgewicht
Der Aussenhebel ist für die Oberflächenmontage auf Tür- oder Klappenblättern vorgesehen. Es gibt keine spezifischen Angaben zu zulässigen Türgewichten oder Türbreiten, da der Hebel primär als Betätigungselement dient und die Lastaufnahme durch den zugehörigen Verriegelungsmechanismus erfolgt. Die Einbaulage ist flexibel, typischerweise in einer ergonomisch günstigen Höhe.
Brandschutzanforderungen
Der STUV Aussenhebel 3.31.0050.0 ist kein brandschutzrelevantes Bauteil im Sinne der DIN EN 1634 oder ähnlicher Normen. Er trägt nicht direkt zu Brandschutzklassen (T30, T60, T90) bei. Bei der Verwendung an Brandschutztüren ist sicherzustellen, dass die Gesamtkonstruktion der Tür den brandschutztechnischen Anforderungen entspricht und der Hebel die Funktion des zugelassenen Verriegelungssystems nicht beeinträchtigt.
Barrierefreiheit & DIN 18040
Für den STUV Aussenhebel liegen keine spezifischen Zertifizierungen oder Angaben zur Konformität mit DIN 18040 (Barrierefreies Bauen) vor. Als rein mechanisches Betätigungselement ohne unterstützende Technik (z.B. Freilauf, Niedrigenergiemodus) ist eine direkte Bewertung schwierig. Die Betätigung erfordert eine manuelle Kraftaufwendung. Bei Anforderungen an Barrierefreiheit ist die Gesamtkonstruktion der Tür und des Schließsystems zu prüfen.
Elektrischer Anschluss & Steuerung
Der STUV Aussenhebel 3.31.0050.0 ist ein rein mechanisches Bauteil und erfordert keinen elektrischen Anschluss oder eine elektronische Steuerung. Er fungiert als passive Schnittstelle zur manuellen Betätigung eines Verschlussmechanismus.
Schnittstellen & Integration
Der Aussenhebel bietet eine rein mechanische Schnittstelle zur Betätigung von Verriegelungssystemen. Eine Anbindung an Gebäudeleittechnik (GLT), BMS, KNX, BACnet oder Brandmeldeanlagen ist direkt nicht möglich, da keine elektrischen oder datentechnischen Komponenten integriert sind.
Ersatzteile & Verschleißteile
Der STUV Aussenhebel ist als robustes Einzelteil konzipiert. Spezifische Verschleißteile oder regelmäßig zu tauschende Komponenten sind nicht ausgewiesen. Bei Beschädigung ist in der Regel ein Austausch des gesamten Hebels erforderlich. Die Verfügbarkeit und Bestellnummern für den Aussenhebel sind über die angegebene Artikelnummer 3.31.0050.0 sichergestellt.
Benötigtes Werkzeug & Hilfsmittel
Für die Montage des STUV Aussenhebels sind gängige Handwerkzeuge wie Schraubendreher oder Inbusschlüssel erforderlich, abhängig von der Art der Befestigungsschrauben. Ein Bohrer für die Vorbereitung der Befestigungslöcher kann ebenfalls notwendig sein. Spezialwerkzeuge sind nicht erforderlich.
Einstellung & Justierung
Der STUV Aussenhebel selbst erfordert keine Einstellung oder Justierung bezüglich Schließgeschwindigkeit, Endschlagdämpfung oder Öffnungsdämpfung. Diese Parameter werden durch den zugehörigen Türschließer oder den Verriegelungsmechanismus der Tür definiert und eingestellt.
Fehlerdiagnose & Troubleshooting
Fehlerbilder beim STUV Aussenhebel beschränken sich in der Regel auf mechanische Beschädigungen (z.B. Verbiegen, Bruch) oder eine lockere Befestigung. Ursachen können übermäßige Krafteinwirkung oder unzureichende Montage sein. Die Lösung besteht im Austausch des Hebels oder im Nachziehen der Befestigungsschrauben. Bei Funktionsstörungen des gesamten Türsystems ist der Verriegelungsmechanismus zu prüfen.
Umwelt & Nachhaltigkeit
Der STUV Aussenhebel besteht aus Aluminium Kokillenguss, einem Material, das gut recycelbar ist. Informationen zum Energieverbrauch sind nicht relevant, da es sich um ein passives mechanisches Bauteil handelt. Eine RoHS-Konformität ist anzunehmen, jedoch nicht explizit ausgewiesen. Recyclinghinweise für Aluminium sind gemäß den lokalen Entsorgungsvorschriften zu beachten.
Sicherheitshinweise
Bei der Montage und im Betrieb des STUV Aussenhebels ist auf eine sichere Befestigung zu achten, um Verletzungen durch herabfallende oder sich lösende Teile zu vermeiden. Eine ordnungsgemäße Installation gemäß den Herstellerangaben und den allgemeinen Sicherheitsvorschriften ist grundlegend. Der Hebel ist nicht für sicherheitsrelevante Funktionen wie Notausgänge oder Panikschlösser konzipiert, es sei denn, er ist Teil eines zertifizierten Systems.
Abnahme & Dokumentation
Für den STUV Aussenhebel sind keine spezifischen Abnahmenachweise oder Prüfprotokolle im Sinne bauaufsichtlicher Zulassungen erforderlich. Die Dokumentation des Einbaus erfolgt im Rahmen der allgemeinen Anlagendokumentation. Eine Funktionsprüfung nach der Montage zur Sicherstellung der korrekten Betätigung des Verschlussmechanismus wird empfohlen.
Häufige Fragen (FAQ)
Downloads & Dokumentation
Aktuell sind keine spezifischen Montageanleitungen, Datenblätter oder Konformitätserklärungen für den STUV Aussenhebel 3.31.0050.0 als separate Downloads verfügbar. Für technische Details wird auf die Produktdatenblätter des Herstellers verwiesen, sofern vorhanden.
Referenzen & Einsatzbeispiele
Der STUV Aussenhebel 3.31.0050.0 findet typischerweise Anwendung in industriellen Umgebungen, wie zum Beispiel in Maschinen- und Anlagenbau, in der Lebensmittelindustrie (Kühlzellen) oder in technischen Betriebsräumen, wo eine robuste und langlebige manuelle Betätigung von Türen und Klappen erforderlich ist.
