KWS 1023 Türfeststeller - silber eloxiert

Türfeststeller mit Klemmbefestigung für Glastüren - KWS 1113 Feststeller für Ganzglastüren (8 - 10 mm) mit Bodenkloben mit Klemmbefestigung für Ganzglastüren (8 - 10 mm) Gehäuse und Bodenkloben aus Leichtmetall Klemmbefestigung Edelstahl-Rostfrei weitere Metallteile aus Stahl, galvanisch verzinkt Falle aus Kunststoff Der Puffer ist aus schwarzem Gummi mit Befestigungsmaterial Max. Türgewicht: ca. 50 kg Abzugskraft: 80 N Farbe: silberfarbig eloxiert Funktion des Türfeststellers: Durch Andrücken bzw. Abziehen kann die Tür festgestellt oder gelöst werden. Bei Türen die nachträglich hebend oder senkend sind kann die Funktion des Türfeststellers durch eine Verstellmöglichkeit neu eingestellt werden. Montage KWS 1113: Die Klemmbefestigung wird auf die Tür gesteckt und festgeschraubt Den Feststellermechanismus auf die Klemmschiene schrauben Das Feststellergehäuse aufsetzen und mit einer Schraube sichern Den Bodenkloben an der entsprechenden Stelle auf den Boden schrauben Ein zusätzlicher Stift wird in den Boden eingelassen, dieser verhindert ein Verdrehen des Bodenklobens Zur Befestigung des Feststellers sind keine Bohrlöcher im Glas erforderlich Die Montageanleitung liegt der Verpackung bei. Lieferumfang:- KWS 1113 Türfeststeller für Glastüren- mit Bodenkloben

Kugelfeststeller von Dictator Kugelfeststeller und Türpuffer kombiniert Der DICTATOR Kugelfeststeller vereint drei Funktionen: er stoppt die Tür sanft ab verhindert ihr Aufschlagen über den vorgegebenen Öffnungswinkel hält sie in der geöffneten Position fest. Der flache Teller des Kugelfeststellers wird an der Stelle am Boden befestigt, wo die Tür offengehalten werden soll. Durch seine flache Bauform stellt er sowohl für Personen (Stolpergefahr) als auch Fahrzeuge kein Hindernis dar und ist sehr unauffällig. Der Anschlaggummi am Teller bremst die aufgeworfene Tür sanft ab und schont so Tür und Türbänder.In den Teller rastet eine Kugel ein und hält die Tür in der gewünschten Position fest. Die Tür ist damit gegen unerwünschtes Zufallen z.B. durch Zugluft geschützt. Durch einfaches Ziehen an der Tür wirddie Feststellung ebenso mühelos wieder gelöst und erspart so lästiges Suchen nach dem Feststeller und Lostreten einer mechanischen Arretierung.Die Haltekraft des Kugelfeststellers ist stufenlos einstellbar und paßt sich damit den unterschiedlichen Einsatzbedingungen an. Durch sein Aluminium-Gehäuse kann der DICTATOR-Kugelfeststeller auch im Außenbereich verwendet werden.Technische Daten DICTATOR Kugelfeststeller: Material Gehäuse: Aluminium; sonstige Bauteile Edelstahl/Kunststoff Türgewicht bis ca. 40 kg Türgröße bis Breite 1000 mm, Höhe 2200 mm Oberfläche silber oder dunkelbraun einbrennlackiert Montage des Kugelfeststellers: Das Gehäuse mit Kugel wird möglichst weit vorne zur Schließkante hin (größtmöglicher Abstand zum Türband) am Türblatt befestigt. Nach Lösen der Kreuzschlitz-Schraube das Gehäuse vom Kugelkäfig abziehen. Jetzt ist die Montageplatte frei zugänglich und wird mit den mitgelieferten Blechschrauben (ø 4x16) 20 mm oberhalb des Fußbodens an das Türblatt geschraubt. Nun wird die Tür bis zur gewünschten Position geöffnet und der Teller des DICTATOR Kugelfeststellers mit der mitgelieferten Senkkopfschraube (M8x50) dort am Boden befestigt (zunächst mitgelieferten Dübel setzen!). Der Teller wird so montiert, daß die Seite mit dem Anschlagpuffer zur Tür hinzeigt. Damit der Teller sich nicht verdrehen kann, wird zusätzlich noch der kleine Zapfen (ø 6 mm) am Tellerunterrand im Boden eingelassen. Sollte die Kugel nicht weit genug oder zu tief in den Teller ragen, so können Sie die Position der Montageplatte an der Tür und somit die Höhe der Kugel durch Verschieben innerhalb der Langlöcher korrigieren. Anschließend wird das Gehäuse auf die Montageplatte aufgeschoben und mit einer Kreuzschlitzschraube gesichert. Die Haltekraft des DICTATOR Kugelfeststellers wird mit der Schlitzschraube oben auf dem Gehäuse eingestellt: Drehen im Uhrzeigersinn verringert, Drehen entgegen dem Uhrzeigersinn erhöht die Haltekraft. Ausführungen: Artikelnummer Bezeichnung Hublänge Oberfläche 500235 Türfeststeller ZE 80 Design Line 80 mm Aluminium mattsilber 500237 Türfeststeller ZE 80 Design Line 80 mm weiß RAL 9010 Lieferumfang:Kugelfeststeller DICTATOR bestehend aus:- Aluminium-Gehäuse mit Kugel- Teller mit Gummi-Anschlag,- Senkkopfschraube M8x50 mit Dübel

Kugeltürfeststeller zum Einlassen - KWS 1020 Türfeststeller mit Endanschlag und Gegenplatte Kugeltürfeststeller 1020 zum Einlassen Türfeststeller mit Endanschlag aus Leichtmetall Gegenplatte aus Stahl, galvanisch verzinkt Puffer aus schwarz Gummi Max. Türgewicht: ca. 40 kg Material/Farbe: Leichtmetall - silberfarbig eloxiert Funktion des Türfeststellers: Beim Öffnen der Tür führt man diese über den im Boden eingelassenen Feststeller zum Endanschlag bis die Kugel einrastet. Beim Schließen der Tür, muss man diese nur von der Kugel abziehen. Montage des Türfeststellers: Am Feststellpunkt die Bodenbuchse einlassen Der Feststellpunkt soll größtmöglichen Abstand zum Türband haben Die vorher entfernte Abdeckplatte wieder aufschrauben Die Gegenplatte an entsprechender Stelle an der Tür befestige Ausführungen: ArtNr. Beschreibung Oberfläche KWS.1020.31 Türfeststeller mit Endanschlag - Bodenmontage KWS 1 silberfarbig eloxiert KWS.1020.37 Türfeststeller mit Endanschlag - Bodenmontage KWS 5 dunkelbraun eloxiert Lieferumfang:- KWS 1020 Kugeltürfeststeller mit Endanschlag- mit Gegenplatte

KWS 1023 Türfeststeller mit Bodenkloben Gehäuse und Bodenkloben aus Leichtmetall weitere Metallteile aus Stahl, galvanisch verzinkt Der Puffer ist aus schwarzem Gummi mit Befestigungsmaterial Max. Türgewicht: ca. 40 kg Farbe: silberfarbig einbrennlackiert Funktion des Türfeststellers: Durch Andrücken bzw. Abziehen kann die Tür festgestellt oder gelöst werden. Bei Türen die nachträglich hebend oder senkend sind kann die Funktion des Türfeststellers durch eine Verstellmöglichkeit neu eingestellt werden. Der Kugeldruck lässt sich über eine Stellschraube regulieren. Montage des Türfeststellers: Der Feststeller-Mechanismus wird bei größtmöglichem Abstand zum Türband mit vier Schrauben an der Tür befestigt. Das Türfeststeller-Gehäuse wird aufgesteckt und zusätzlich durch eine Schraube gesichert. Der Bodenkloben wird an entsprechender Stelle auf den Boden geschraubt. Ein zusätzlicher Zapfen wird in den Boden eingelassen, dieser verhindert ein Verdrehen des Bodenklobens.

Kugeltürfeststeller zum Einlassen - KWS 1020 Türfeststeller mit Endanschlag und Gegenplatte Kugeltürfeststeller 1020 zum Einlassen Türfeststeller mit Endanschlag aus Leichtmetall Gegenplatte aus Stahl, galvanisch verzinkt Puffer aus schwarz Gummi Max. Türgewicht: ca. 40 kg Material/Farbe: Leichtmetall - silberfarbig eloxiert Funktion des Türfeststellers: Beim Öffnen der Tür führt man diese über den im Boden eingelassenen Feststeller zum Endanschlag bis die Kugel einrastet. Beim Schließen der Tür, muss man diese nur von der Kugel abziehen. Montage des Türfeststellers: Am Feststellpunkt die Bodenbuchse einlassen Der Feststellpunkt soll größtmöglichen Abstand zum Türband haben Die vorher entfernte Abdeckplatte wieder aufschrauben Die Gegenplatte an entsprechender Stelle an der Tür befestige Ausführungen: ArtNr. Beschreibung Oberfläche KWS.1020.31 Türfeststeller mit Endanschlag - Bodenmontage KWS 1 silberfarbig eloxiert KWS.1020.37 Türfeststeller mit Endanschlag - Bodenmontage KWS 5 dunkelbraun eloxiert Lieferumfang:- KWS 1020 Kugeltürfeststeller mit Endanschlag- mit Gegenplatte

KWS 1023 Türfeststeller mit Bodenkloben Gehäuse und Bodenkloben aus Leichtmetall weitere Metallteile aus Stahl, galvanisch verzinkt Der Puffer ist aus schwarzem Gummi mit Befestigungsmaterial Max. Türgewicht: ca. 40 kg Farbe: silberfarbig einbrennlackiert Funktion des Türfeststellers: Durch Andrücken bzw. Abziehen kann die Tür festgestellt oder gelöst werden. Bei Türen die nachträglich hebend oder senkend sind kann die Funktion des Türfeststellers durch eine Verstellmöglichkeit neu eingestellt werden. Der Kugeldruck lässt sich über eine Stellschraube regulieren. Montage des Türfeststellers: Der Feststeller-Mechanismus wird bei größtmöglichem Abstand zum Türband mit vier Schrauben an der Tür befestigt. Das Türfeststeller-Gehäuse wird aufgesteckt und zusätzlich durch eine Schraube gesichert. Der Bodenkloben wird an entsprechender Stelle auf den Boden geschraubt. Ein zusätzlicher Zapfen wird in den Boden eingelassen, dieser verhindert ein Verdrehen des Bodenklobens.

KWS 1023 Türfeststeller mit Bodenkloben Gehäuse und Bodenkloben aus Leichtmetall weitere Metallteile aus Stahl, galvanisch verzinkt Der Puffer ist aus schwarzem Gummi mit Befestigungsmaterial Max. Türgewicht: ca. 40 kg Farbe: silberfarbig einbrennlackiert Funktion des Türfeststellers: Durch Andrücken bzw. Abziehen kann die Tür festgestellt oder gelöst werden. Bei Türen die nachträglich hebend oder senkend sind kann die Funktion des Türfeststellers durch eine Verstellmöglichkeit neu eingestellt werden. Der Kugeldruck lässt sich über eine Stellschraube regulieren. Montage des Türfeststellers: Der Feststeller-Mechanismus wird bei größtmöglichem Abstand zum Türband mit vier Schrauben an der Tür befestigt. Das Türfeststeller-Gehäuse wird aufgesteckt und zusätzlich durch eine Schraube gesichert. Der Bodenkloben wird an entsprechender Stelle auf den Boden geschraubt. Ein zusätzlicher Zapfen wird in den Boden eingelassen, dieser verhindert ein Verdrehen des Bodenklobens.

Muschelgriff mit 8 mm Lochteil - KWS 5025 Der Muschelgriff 5025 kommt in Turnhallen, Wohnmobilen und auf Booten zum Einsatz, überall dort wo wenig Platz ist und/oder ein normaler Türgriff eine Verletzungsgefahr darstellt. Der Klappringriff fest drehbar. Aussenmaß: 100 x 100 mm Griffmulde und Klappring aus verschiedenen Materialien (wählbar) 8 mm Lochteil Klappringgriff fest drehbar Ausführungen Muschelgriff 5025: Artikelnummer Außenmaß Ausführung Material / Oberfläche Griffmulde aus Stahl mit Klappring aus Leichtmetall KWS 5025.02 100 x 100 8 mm Lochteil silberfarbig einbrennlackiert KWS 5025.03 100 x 100 8 mm Lochteil schwarz einbrennlackiert Griffmulde aus Leichtmetall mit Klappring aus Leichtmetall (Leichtmetall bearbeitet nach E 5) KWS 5025.31 100 x 100  8 mm Lochteil silberfarbig eloxiert KWS 5025.35 100 x 100  8 mm Lochteil Edelstahl-Effekt eloxiert Griffmulde aus Edelstahl-Rostfrei mit Klappring aus Edelstahl-Rostfrei KWS 5025.82 100 x 100  8 mm Lochteil Edelstahl matt gebürstet Weitere Oberflächen - auf Anfrage.Hinweis zur Montage des Muschelgriffs: Für die Montage des Muschelgriffs sollte man eine ausreichende Einlasstiefe vorsehen. Lieferumfang:KWS 5025 Muschelgriff - 8 mm Lochteil - silberfarbig einbrennlackiert

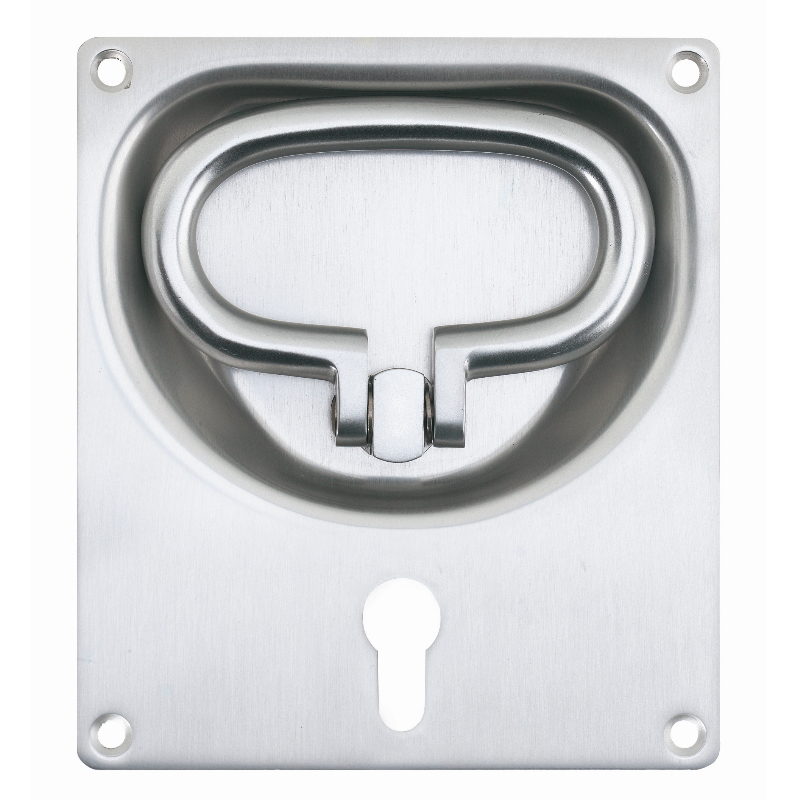

Muschelgriff mit Klappring - KWS 5164 Klappringmuschelgriff mit 8 mm Lochteil Muschelgriff aus Stahl oder Leichtmetall, dieser Klappringmuschelgriff lässt sich nicht paarweise oder in Verbindung mit einem Türdrücker bzw. -knopf verwenden. Griffmulde aus Stahl oder Leichtmetall bearbeitet nach E 5 Klappring aus Leichtmetall lackiert oder oder Leichtmetall bearbeitet nach E 5 Größe: 145 x 165 mm Klappringgriff fest drehbar mit 8 mm Lochteil Lochung: ungelocht oder 92 mm PZ gelocht rechts / links verwendbar Einsatzgebiete:Caravan, Boote, Segelschiffe, Tiny-House oder Turnhallen Ausführungen Klappringmuschelgriff 5164: Artikelnummer Material Oberfläche Gewicht KWS 5164.02 Griffmulde mit Klappring aus Leichtmetall silberfarbig einbrennlackiert 0,586 kg KWS 5164.03 Griffmulde mit Klappring aus Leichtmetall schwarz einbrennlackiert 0,586 kg KWS 5164.10 Griffmulde mit Klappring aus Leichtmetall dunkelbraun einbrennlackiert 0,586 kg KWS 5164.31 Griffmulde und Klappring aus Leichtmetal bearbeitet nach E 5 silberfarbig eloxiert 0,300 kg KWS 5164.33 Griffmulde und Klappring aus Leichtmetal bearbeitet nach E 5 messingfarbig eloxiert 0,300 kg KWS 5164.35 Griffmulde und Klappring aus Leichtmetal bearbeitet nach E 5 Edelstahl-Effekt eloxiert 0,300 kg KWS 5164.37 Griffmulde und Klappring aus Leichtmetal bearbeitet nach E 5 dunkelbraun eloxiert 0,300 kg   Hinweis zur Montage Muschelgriff 5164 Für die Montage des Muschelgriffs sollte eine ausreichende Einlasstiefe gegeben sein. Lieferumfang:KWS 5164 Muschelgriff - 8 mm Lochteil
