6188PAB ERGO Automatischer Zugverschluss mit Schloss
Lieferzeit 6-8 Werktage
Produktinformationen "6188PAB ERGO Automatischer Zugverschluss mit Schloss"
Rahrbach 6188PAB ERGO Automatischer Zugverschluss mit Schloss
Der Rahrbach 6188PAB ERGO ist ein selbstschließender Kantenverschluss für Kühlmöbel, Gewerbekühlschränke, Frischhaltezellen und Tresenbau. Die abschließbare Ausführung hat einen eingebauten Profilzylinder mit zwei Schlüsseln. Der verstellbare Kloben ist im Lieferumfang enthalten.
- Kantenverschluss mit selbstschließender Verriegelung, Verschlusskraft einstellbar
- Abschließbar (PAB): Profilzylinder mit 2 Schlüsseln
- Gehäuse und Hebel Zinkdruckguss, verchromt
- Lochabstand der Befestigung 149,7 mm, Bohrung Ø 5,2 mm
- Kloben 5 mm verstellbar, im Lieferumfang
Ausführliche Beschreibung
Der Verschluss wird an der Tür befestigt, der Kloben am Korpus. Beim Schließen der Tür rastet der Verschluss selbsttätig am Kloben ein. Die Verschlusskraft ist einstellbar. Der 6188PAB ist die abschließbare Ausführung der Serie 6188 ERGO: im Gehäuse sitzt ein Profilzylinder, geliefert werden zwei Schlüssel. Wer keinen Schließzylinder braucht, nimmt den 6188NAB ERGO, die nicht abschließbare Ausführung derselben Serie.
Gehäuse, Hebel und Kloben sind aus Zinkdruckguss und verchromt, das Grundlager und die Falle verzinkt. Die Federn sind aus Federstahl, die Abdeckkappen aus Kunststoff.
Technische Daten
| Typ | Kantenverschluss, selbstschließend |
| Serie | Rahrbach 6188 ERGO |
| Schließung | abschließbar, Profilzylinder mit 2 Schlüsseln |
| Verschlusskraft | einstellbar |

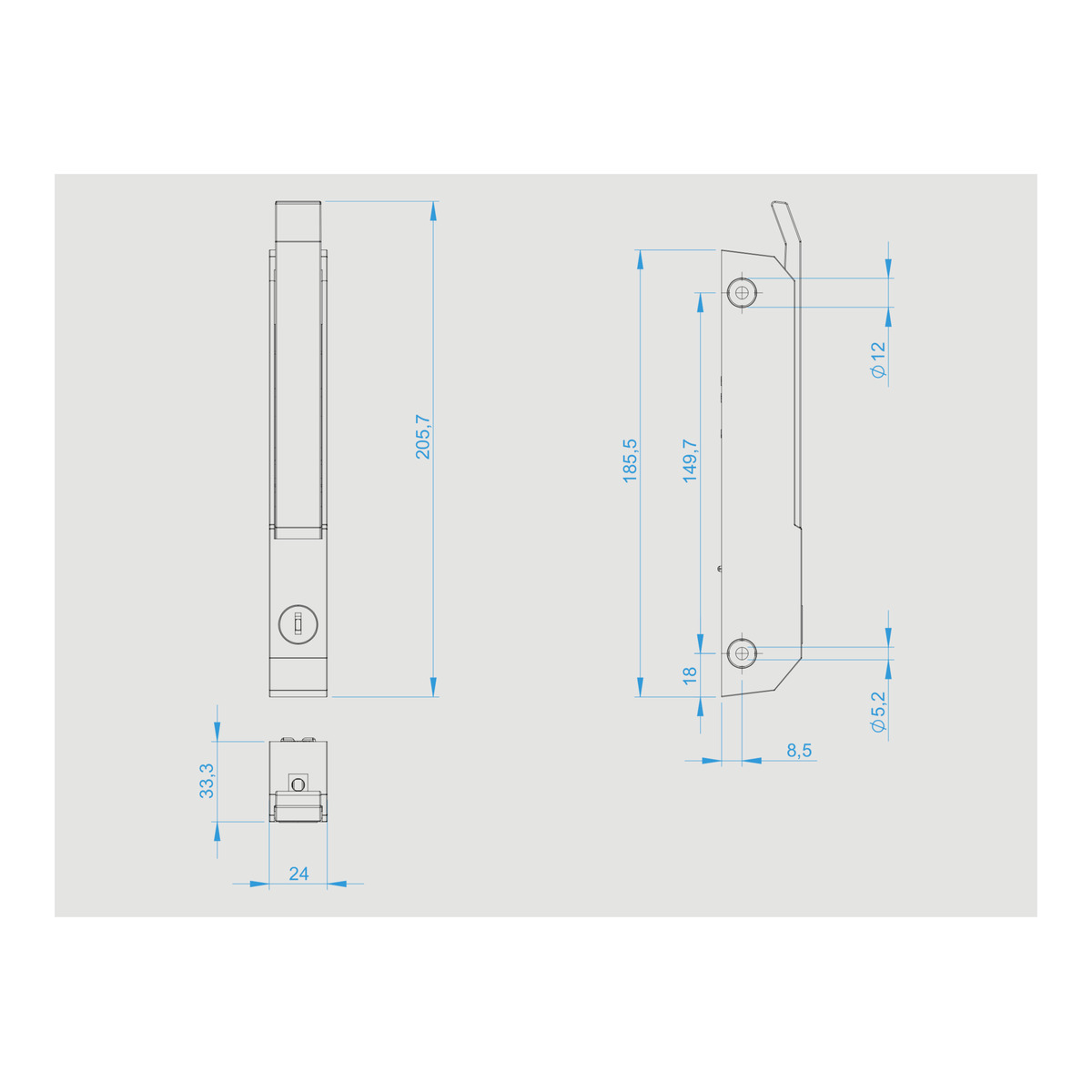

| Gesamtlänge | 205,7 mm |
| Länge Gehäuse | 185,5 mm |
| Lochabstand | 149,7 mm |
| Befestigungsbohrung | Ø 5,2 mm |
| Querschnitt | 24 × 33,3 mm |
| Gehäuse, Hebel | Zinkdruckguss, verchromt |
| Grundlager, Falle | Zinkdruckguss, verzinkt |
| Kloben | Zinkdruckguss, verchromt, 5 mm verstellbar |
| Federn | Federstahl |
| Gewicht | 0,59 kg |
| Linum-Nr. | RLB-8011-845 |
Montage
- Verschluss an der Tür befestigen, gemäß Klobentabelle.
- Anschlaglehre einstecken, bis der Verschluss einrastet.
- Tür gegen den Rahmen drücken: die Körnerspitzen markieren die Befestigungslöcher für den Kloben.
- Kloben gemäß Klobentabelle anschrauben, Tür schließen.
- Rastet der Verschluss nicht voll ein, Justierschraube eindrehen, eventuell Schließnase vorziehen.
Ohne Unterlegplatte deckt der Kloben laut Klobentabelle ein Z-Maß von 16 bis 21 mm ab.
Lieferumfang
- 1 × 6188PAB ERGO Automatischer Zugverschluss mit Schloss, mit Profilzylinder und 2 Schlüsseln
- 1 × Kloben, verstellbar
Häufige Fragen
Was ist der Unterschied zwischen 6188PAB und 6188NAB?
Der 6188PAB ist abschließbar und hat einen Profilzylinder mit zwei Schlüsseln. Der 6188NAB ist die nicht abschließbare Ausführung derselben Serie 6188 ERGO.
Ist der Kloben dabei?
Ja. Der verstellbare Kloben gehört zum Lieferumfang. Einzeln gibt es ihn als Ersatzteil unter der Rahrbach-Nummer 6188-020207.
Wie wird der Verschluss eingestellt?
Die Verschlusskraft ist einstellbar. Rastet der Verschluss nach der Montage nicht voll ein, wird die Justierschraube eingedreht und bei Bedarf die Schließnase vorgezogen.
Wo wird der 6188PAB eingesetzt?
Rahrbach nennt Kühlmöbel, Gewerbekühlschränke, Frischhaltezellen und den Tresenbau als Einsatzbereiche.
