Comunello 690 Treibriegel klein für Flachstange 25x10
50,35 €*
inkl. MwSt
42,31 €
zzgl. MwSt
Lieferzeit 10-12 Werktage
Produktinformationen "Comunello 690 Treibriegel klein für Flachstange 25x10"
Comunello 690 Treibriegel „star“ klein für Flachstange 25x10
Stangenschloss mit Hebelgriff für industrielle Schließsysteme, elektrolytisch verzinkt, in den Ausführungen DX (rechts) und SX (links).
- Stangenschloss für Verbindungsstangen aus Flachstahl 25x10 mm
- Hub 31 mm
- Gehäuse, Mechanismus und Griff aus Stahl, elektrolytisch verzinkt
- Lieferung ohne Verbindungsstangen und ohne Befestigungsschrauben
- Laut Hersteller wartungsfrei, Funktion regelmäßig prüfen
Beschreibung
Der Comunello 690 ist das kleine Stangenschloss der Baureihe „star“. Über den Hebelgriff bewegt der Schließmechanismus im Gehäuse die oben und unten angeschlossenen Verbindungsstangen aus Flachstahl 25x10 mm um 31 mm. Comunello bestimmt den Treibriegel für industrielle Schließsysteme und führt ihn in den Produktgruppen Schiebetür und Falttor.
Die Verbindungsstangen gehören nicht zum Lieferumfang und werden bauseits aus Flachstahl 25x10 mm gestellt. Für das untere Stangenende führen wir den Comunello 365 Bodenanschlag.

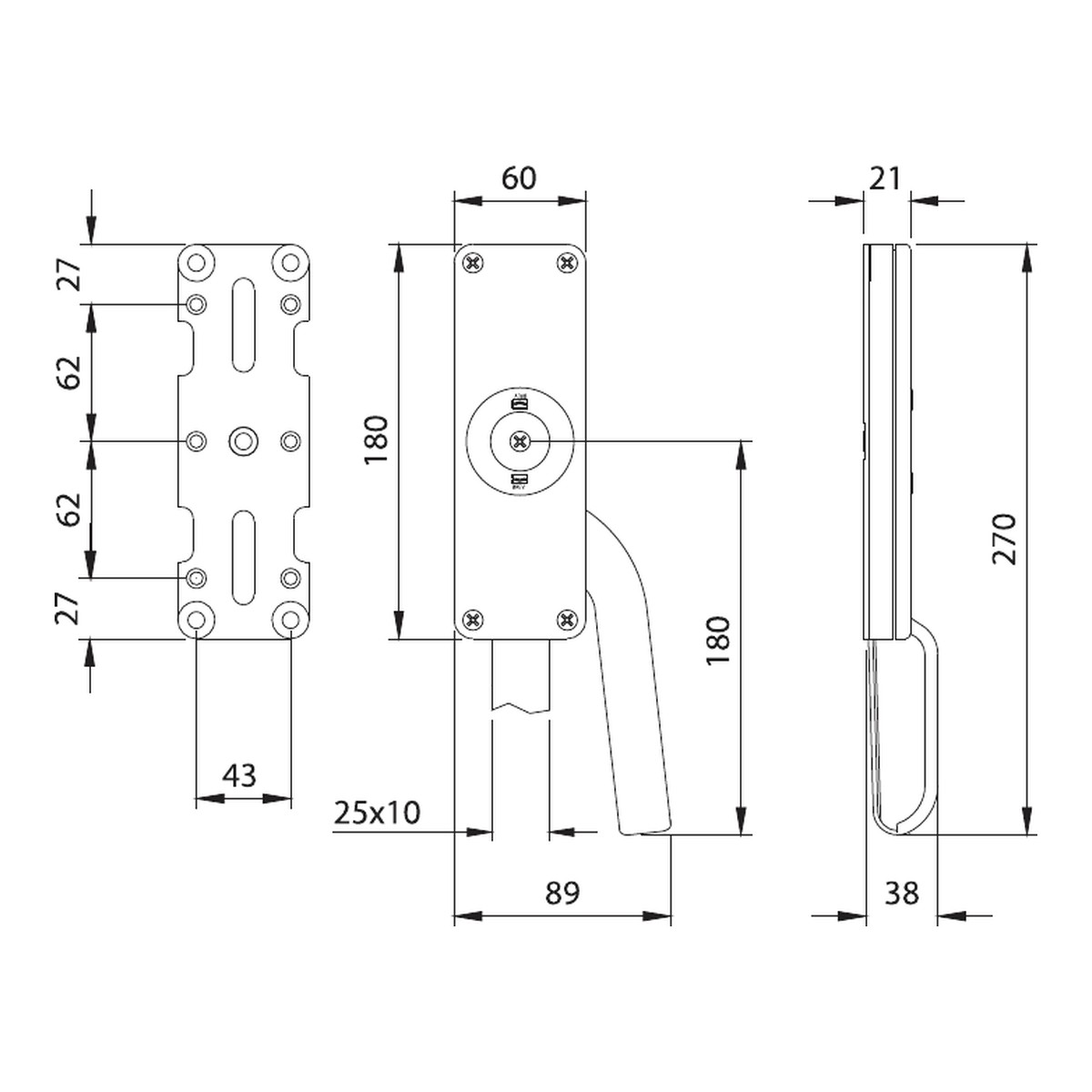

Technische Daten
| Eigenschaft | Wert |
|---|---|
| Bauart | Stangenschloss mit Hebelgriff (Treibriegel) |
| Passende Flachstange | 25x10 mm |
| Hub | 31 mm |
| Gehäuse (Höhe x Breite) | 180 x 60 mm |
| Bautiefe Gehäuse | 21 mm |
| Bautiefe mit Griff | 38 mm |
| Gesamthöhe mit Griff | 270 mm |
| Gesamtbreite mit Griff | 89 mm |
| Werkstoff | Stahl (Gehäuse, Mechanismus, Griff) |
| Oberfläche | elektrolytisch verzinkt |
| Stückgewicht | 0,95 kg |
| Befestigung | mit Schrauben, nicht im Lieferumfang |
Ausführungen
Beide Ausführungen sind technisch gleich und unterscheiden sich nur in der Ausführung rechts oder links.
| Artikelnummer | Ausführung | Comunello | Flachstange | Hub | Gewicht |
|---|---|---|---|---|---|
| COM.690MA-DX | DX (rechts) | 690 DX | 25x10 mm | 31 mm | 0,95 kg |
| COM.690MA-SX | SX (links) | 690 SX | 25x10 mm | 31 mm | 0,95 kg |
Lieferumfang
- Enthalten: Gehäuse mit innenliegendem Schließmechanismus für die Stangen und Griff
- Nicht enthalten: Verbindungsstangen (Flachstahl 25x10 mm)
- Nicht enthalten: Befestigungsschrauben
Montage
Das Montagebild des Herstellers zeigt diese Schritte: Grundplatte am Flügel ausrichten und die Bohrungen anzeichnen, bohren, Grundplatte verschrauben, die Verbindungsstangen oben und unten am Mechanismus anschließen, Gehäuse aufsetzen und verschrauben. Die Stangen werden am Flügel geführt; am unteren Stangenende zeigt das Montagebild einen Bodenanschlag.
Häufige Fragen
Sind beim Comunello 690 die Verbindungsstangen dabei?
Nein. Geliefert werden Gehäuse, innenliegender Schließmechanismus für die Stangen und Griff. Die Verbindungsstangen aus Flachstahl 25x10 mm und die Befestigungsschrauben sind bauseits zu stellen.
Welchen Hub hat der Treibriegel 690?
Der Hub beträgt 31 mm.
Worin unterscheiden sich 690 DX und 690 SX?
In der Ausführung: DX ist die rechte, SX die linke Ausführung. Stangenmaß 25x10 mm, Hub 31 mm und Stückgewicht 0,95 kg sind bei beiden gleich.
