Comunello 694 Treibriegel groß für Flachstange 30x10
62,17 €*
inkl. MwSt
52,24 €
zzgl. MwSt
Lieferzeit 10-12 Werktage
Produktinformationen "Comunello 694 Treibriegel groß für Flachstange 30x10"
Comunello 694 Treibriegel „star“ groß für Flachstange 30x10
Großes Stangenschloss mit Hebelgriff für industrielle Schließsysteme, elektrolytisch verzinkt, in den Ausführungen DX (rechts) und SX (links).
- Stangenschloss für Verbindungsstangen aus Flachstahl 30x10 mm
- Hub 40 mm
- Gehäuse, Mechanismus und Griff aus Stahl, elektrolytisch verzinkt
- Lieferung ohne Verbindungsstangen und ohne Befestigungsschrauben
- Laut Hersteller wartungsfrei, Funktion regelmäßig prüfen
Beschreibung
Der Comunello 694 ist das große Stangenschloss der Baureihe „star“. Über den Hebelgriff bewegt der Schließmechanismus im Gehäuse die oben und unten angeschlossenen Verbindungsstangen aus Flachstahl 30x10 mm um 40 mm. Comunello bestimmt den Treibriegel für industrielle Schließsysteme und führt ihn in den Produktgruppen Schiebetür und Falttor.
Die Verbindungsstangen gehören nicht zum Lieferumfang und werden bauseits aus Flachstahl 30x10 mm gestellt. Für das untere Stangenende führen wir den Comunello 365 Bodenanschlag. Für Flachstangen 25x10 mm gibt es den kleineren Comunello 690.

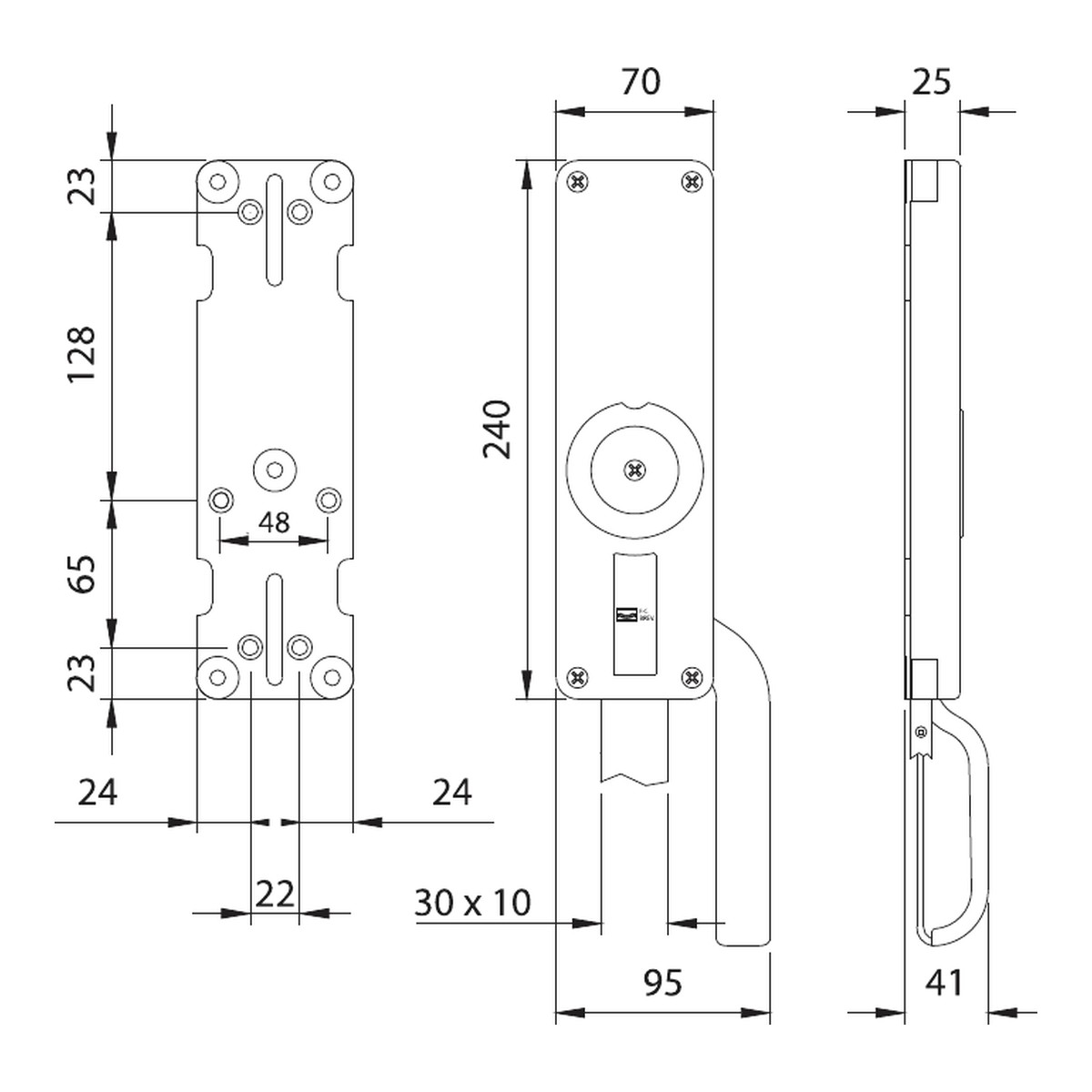

Technische Daten
| Eigenschaft | Wert |
|---|---|
| Bauart | Stangenschloss mit Hebelgriff (Treibriegel) |
| Passende Flachstange | 30x10 mm |
| Hub | 40 mm |
| Gehäuse (Höhe x Breite) | 240 x 70 mm |
| Bautiefe Gehäuse | 25 mm |
| Bautiefe mit Griff | 41 mm |
| Gesamtbreite mit Griff | 95 mm |
| Werkstoff | Stahl (Gehäuse, Mechanismus, Griff) |
| Oberfläche | elektrolytisch verzinkt |
| Stückgewicht | 1,40 kg |
| Befestigung | mit Schrauben, nicht im Lieferumfang |
Ausführungen
Beide Ausführungen sind technisch gleich und unterscheiden sich nur in der Ausführung rechts oder links.
| Artikelnummer | Ausführung | Comunello | Flachstange | Hub | Gewicht |
|---|---|---|---|---|---|
| COM.694MA-DX | DX (rechts) | 694 DX | 30x10 mm | 40 mm | 1,40 kg |
| COM.694MA-SX | SX (links) | 694 SX | 30x10 mm | 40 mm | 1,40 kg |
Lieferumfang
- Enthalten: Gehäuse mit innenliegendem Schließmechanismus für die Stangen und Griff
- Nicht enthalten: Verbindungsstangen (Flachstahl 30x10 mm)
- Nicht enthalten: Befestigungsschrauben
Montage
Das Montagebild des Herstellers zeigt diese Schritte: Grundplatte am Flügel ausrichten und die Bohrungen anzeichnen, bohren, Grundplatte verschrauben, die Verbindungsstangen oben und unten am Mechanismus anschließen, Gehäuse aufsetzen und verschrauben. Die Stangen werden am Flügel geführt; am unteren Stangenende zeigt das Montagebild einen Bodenanschlag.
Häufige Fragen
Sind beim Comunello 694 die Verbindungsstangen dabei?
Nein. Geliefert werden Gehäuse, innenliegender Schließmechanismus für die Stangen und Griff. Die Verbindungsstangen aus Flachstahl 30x10 mm und die Befestigungsschrauben sind bauseits zu stellen.
Worin unterscheiden sich die Treibriegel 690 und 694?
Der 694 ist die große Ausführung für Flachstangen 30x10 mm mit 40 mm Hub und einem Gehäuse von 240 x 70 mm. Der 690 ist für Flachstangen 25x10 mm ausgelegt, hat 31 mm Hub und ein Gehäuse von 180 x 60 mm.
Worin unterscheiden sich 694 DX und 694 SX?
In der Ausführung: DX ist die rechte, SX die linke Ausführung. Stangenmaß 30x10 mm, Hub 40 mm und Stückgewicht 1,40 kg sind bei beiden gleich.
