Dictator Ersatzzylinder Typ B für Türdämpfer V 1600 und R 1400
Lieferzeit 5-7 Werktage
Produktinformationen "Dictator Ersatzzylinder Typ B für Türdämpfer V 1600 und R 1400"
- Ausführung 205309
- Aufdruck B10, Federkraft 50 N
- Für den V 1600 in senkrechter Montage
- Für ältere Zylinder ist in der Tabelle kein Aufdruck angegeben
- Zylindertyp B, verzinkt, regulierbar
Dictator Ersatzzylinder Typ B für Türdämpfer V 1600 und R 1400, B10 mit 50 N für senkrechte Montage
Mit 50 N liegt der B10 zwischen dem B11 mit 20 N und dem B12 mit 80 N. Dictator ordnet ihn dem V 1600 in senkrechter Montage zu; für ältere Zylinder dieser Stärke führt die Zuordnungstabelle keinen Aufdruck.
Für den V 1600H in waagrechter Montage und für den R 1400 nennt Dictator bei 50 N stattdessen den B10H. Oberhalb des B12 gibt es noch den B12S mit 115 N.
Den richtigen Ersatzzylinder finden
Der Zylindertyp B sitzt in den Türdämpfern Dictator V 1600 und Dictator R 1400. Er ist 100 mm lang, verzinkt und regulierbar.
Welcher Zylinder eingebaut ist, steht auf dem Zylinder selbst: Neuere Zylinder tragen einen Code mit Federstärke und Herstelljahr, ältere nur die Federstärke. Für den V 1600 in senkrechter Montage gelten B11, B10, B12 und B12S, für die waagrechte Montage B11H und B10H. Beim R 1400 nennt Dictator B11H, B10H, B12 und B12S.
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Typ | Dictator Zylindertyp B |
| Länge | 100 mm |
| Oberfläche | verzinkt |
| Dämpfung | regulierbar |
| Federkraft | 20 N, 50 N, 80 N, 115 N |
| Passend für | Dictator Türdämpfer V 1600, V 1600H, R 1400 |

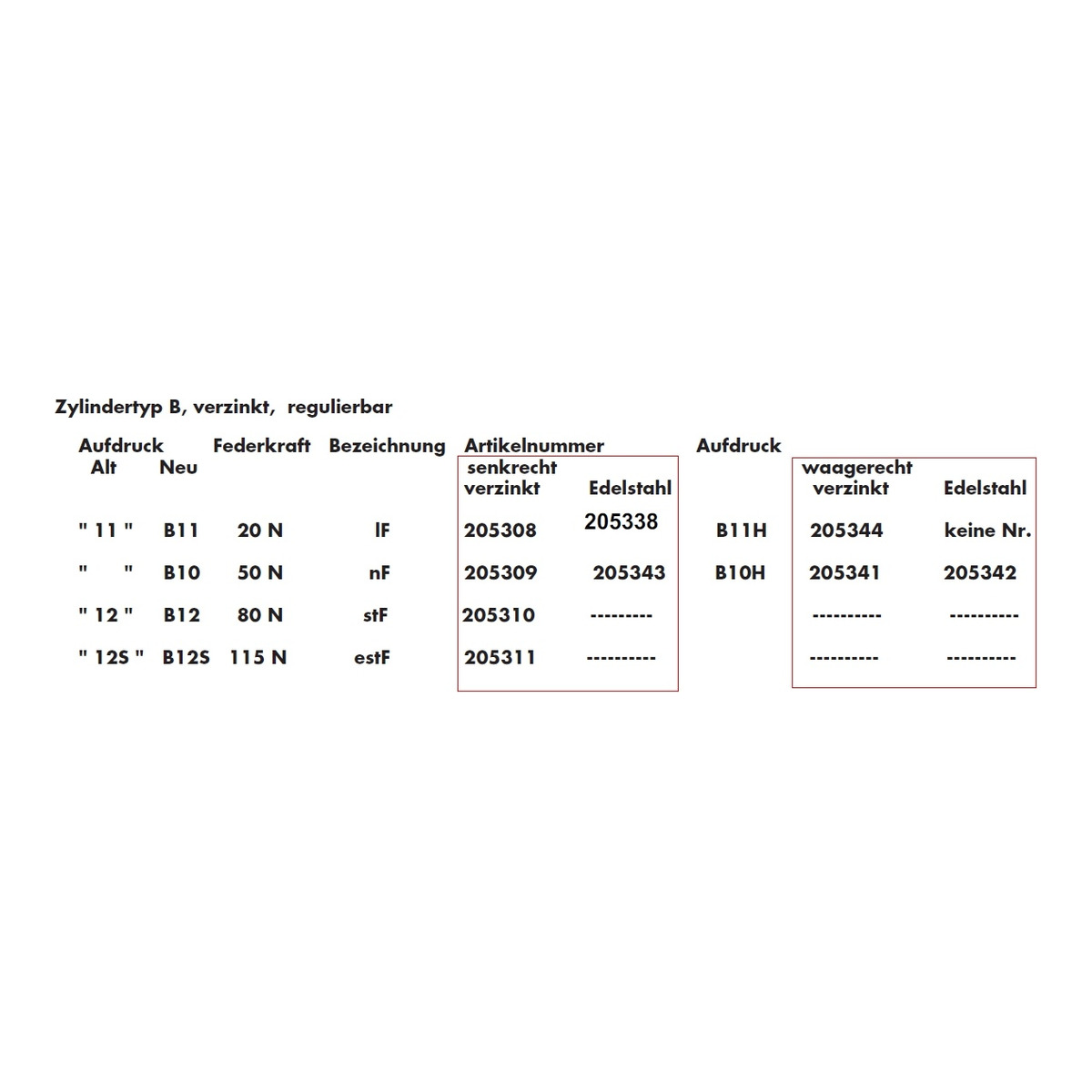

Welcher Zylinder ist der richtige?
Maßgeblich ist der Aufdruck auf dem eingebauten Zylinder. Ältere Zylinder tragen nur die Federstärke, neuere die Federstärke mit Herstelljahr.
| Aufdruck alt | Aufdruck neu | Federkraft | Montage | Artikelnummer |
|---|---|---|---|---|
| „11“ | B11 | 20 N | senkrecht | 205308 |
| ohne | B10 | 50 N | senkrecht | 205309 |
| „12“ | B12 | 80 N | senkrecht | 205310 |
| „12S“ | B12S | 115 N | senkrecht | 205311 |
| „11“ | B11H | 20 N | waagrecht | 205344 |
| ohne | B10H | 50 N | waagrecht | 205341 |
Häufige Fragen
Wie finde ich den passenden Zylinder?
Über den Aufdruck auf dem eingebauten Zylinder. Neuere Zylinder tragen den Code mit Herstelljahr, zum Beispiel B10 für 50 N, ältere nur die Federstärke wie 11, 12 oder 12S. Die Tabelle ordnet jeden Aufdruck einer Artikelnummer zu.
Was bedeutet das H im Aufdruck?
Die Zylinder mit H (B11H, B10H) sind laut Dictator für die waagrechte Montage. Beim V 1600 gibt es dafür die Ausführung V 1600H.
Welche Zylinder gehören zum R 1400?
Dictator nennt für den R 1400 die Zylinder B11H (20 N), B10H (50 N), B12 (80 N) und B12S (115 N).
Ist die Dämpfung einstellbar?
Ja. Dictator führt den Zylindertyp B als regulierbar.
Lieferumfang
- 1 Dictator Ersatzzylinder Typ B in der gewählten Federkraft
