Dictator Kugelfeststeller - silber lackiert

Produktinformationen "Dictator Kugelfeststeller - silber lackiert"

Kugelfeststeller von Dictator

Kugelfeststeller und Türpuffer kombiniert

Der DICTATOR Kugelfeststeller vereint drei Funktionen:

  1. er stoppt die Tür sanft ab
  2. verhindert ihr Aufschlagen über den vorgegebenen Öffnungswinkel
  3. hält sie in der geöffneten Position fest.

Der flache Teller des Kugelfeststellers wird an der Stelle am Boden befestigt, wo die Tür offengehalten werden soll. Durch seine flache Bauform stellt er sowohl für Personen (Stolpergefahr) als auch Fahrzeuge kein Hindernis dar und ist sehr unauffällig. Der Anschlaggummi am Teller bremst die aufgeworfene Tür sanft ab und schont so Tür und Türbänder.

In den Teller rastet eine Kugel ein und hält die Tür in der gewünschten Position fest. Die Tür ist damit gegen unerwünschtes Zufallen z.B. durch Zugluft geschützt. Durch einfaches Ziehen an der Tür wird
die Feststellung ebenso mühelos wieder gelöst und erspart so lästiges Suchen nach dem Feststeller und Lostreten einer mechanischen Arretierung.

Die Haltekraft des Kugelfeststellers ist stufenlos einstellbar und paßt sich damit den unterschiedlichen Einsatzbedingungen an. Durch sein Aluminium-Gehäuse kann der DICTATOR-Kugelfeststeller auch im Außenbereich verwendet werden.

Technische Daten DICTATOR Kugelfeststeller:

Material Gehäuse: Aluminium; sonstige Bauteile Edelstahl/Kunststoff
Türgewicht bis ca. 40 kg
Türgröße bis Breite 1000 mm, Höhe 2200 mm
Oberfläche silber oder dunkelbraun einbrennlackiert


Montage des Kugelfeststellers:

  • Das Gehäuse mit Kugel wird möglichst weit vorne zur Schließkante hin (größtmöglicher Abstand zum Türband) am Türblatt befestigt.
  • Nach Lösen der Kreuzschlitz-Schraube das Gehäuse vom Kugelkäfig abziehen.
  • Jetzt ist die Montageplatte frei zugänglich und wird mit den mitgelieferten Blechschrauben (ø 4x16) 20 mm oberhalb des Fußbodens an das Türblatt geschraubt.
  • Nun wird die Tür bis zur gewünschten Position geöffnet und der Teller des DICTATOR Kugelfeststellers mit der mitgelieferten Senkkopfschraube (M8x50) dort am Boden befestigt (zunächst mitgelieferten Dübel setzen!).
  • Der Teller wird so montiert, daß die Seite mit dem Anschlagpuffer zur Tür hinzeigt.
  • Damit der Teller sich nicht verdrehen kann, wird zusätzlich noch der kleine Zapfen (ø 6 mm) am Tellerunterrand im Boden eingelassen.
  • Sollte die Kugel nicht weit genug oder zu tief in den Teller ragen, so können Sie die Position der Montageplatte an der Tür und somit die Höhe der Kugel durch Verschieben innerhalb der Langlöcher korrigieren.
  • Anschließend wird das Gehäuse auf die Montageplatte aufgeschoben und mit einer Kreuzschlitzschraube gesichert.
  • Die Haltekraft des DICTATOR Kugelfeststellers wird mit der Schlitzschraube oben auf dem Gehäuse eingestellt: Drehen im Uhrzeigersinn verringert, Drehen entgegen dem Uhrzeigersinn erhöht die Haltekraft.


Ausführungen:

Artikelnummer Bezeichnung Hublänge Oberfläche
500235 Türfeststeller ZE 80 Design Line 80 mm Aluminium mattsilber
500237 Türfeststeller ZE 80 Design Line 80 mm weiß RAL 9010


Lieferumfang:
Kugelfeststeller DICTATOR bestehend aus:
- Aluminium-Gehäuse mit Kugel
- Teller mit Gummi-Anschlag,
- Senkkopfschraube M8x50 mit Dübel

Accessory Items

KWS 1023 Türfeststeller
KWS 1023 Türfeststeller mit Bodenkloben Gehäuse und Bodenkloben aus Leichtmetall weitere Metallteile aus Stahl, galvanisch verzinkt Der Puffer ist aus schwarzem Gummi mit Befestigungsmaterial Max. Türgewicht: ca. 40 kg Farbe: silberfarbig einbrennlackiert Funktion des Türfeststellers: Durch Andrücken bzw. Abziehen kann die Tür festgestellt oder gelöst werden. Bei Türen die nachträglich hebend oder senkend sind kann die Funktion des Türfeststellers durch eine Verstellmöglichkeit neu eingestellt werden. Der Kugeldruck lässt sich über eine Stellschraube regulieren. Montage des Türfeststellers: Der Feststeller-Mechanismus wird bei größtmöglichem Abstand zum Türband mit vier Schrauben an der Tür befestigt. Das Türfeststeller-Gehäuse wird aufgesteckt und zusätzlich durch eine Schraube gesichert. Der Bodenkloben wird an entsprechender Stelle auf den Boden geschraubt. Ein zusätzlicher Zapfen wird in den Boden eingelassen, dieser verhindert ein Verdrehen des Bodenklobens.

33,32 €*

Wird oft zusammen angesehen

Türfeststeller Dictator ZE - Design Line
DICTATOR ZE Design Line Türfeststeller Design Türfeststeller mit 80, 120, 160 oder 200 mm Hub Mit dem Türfeststeller DICTATOR ZE Design Line können Türen in jeder beliebigen Position festgestellt werden. Die Türfeststeller ZE Design Line zeichnen sich durch eine sehr solide und robuste Konstruktion aus. Das Gehäuse ist aus einem Guß und daher, auch gegen Vandalismus, sehr widerstandsfähig. Die Feststeller ZE Design Line sind einschließlich der Innenteile komplett aus nichtrostenden Materialien. Die Kolbenstange des Türfeststellers ist nur dann sichtbar, wenn die Tür festgestellt ist. Die Konstruktion des Feststellers ermöglicht es, daß selbst bei einem Hub von 160 mm der Türfeststeller nicht größer ist als die Standard-Ausführung mit 90 mm Hub. Mit der Design Line können selbst extrem große Abstände zwischen Türunterkante und Boden ausgeglichen werden.Auch bei sehr glatten oder unebenen Fußböden bleibt die Tür sicher in der eingestellten Position, da eine eingebaute Feder den Fuß fest gegen den Fußboden drückt. Die Bedienung des Türfeststellers erfolgt ganz komfortabel komplett mit dem Fuß.Technische Daten Türfeststeller ZE - Design Line: Material Gehäuse: Aluminium; sonstige Bauteile Edelstahl/Kunststoff Hublängen 80, 120, 160 oder 200 mm Oberfläche matt silber Funktionsweise ZE - Design Line:Die Tür wird in der gewünschten Position einfach durch Heruntertreten der Kolbenstange festgestellt. Dies erfolgt mit dem Metallfuß unten am Gehäuse. Eine kleine Feder drückt den Fuß fest gegen den Boden und verhindert so ein Wegrutschen. Um die Feststellung wieder zu lösen, wird die Metallplatte unten im Gehäuse heruntergetreten. Die Kolbenstange fährt automatisch nach oben und die Tür läßt sich wieder frei bewegen.Montage ZE - Design Line:Achten Sie beim Festlegen der Montageposition darauf, daß der Feststeller auch bei geöffneter Tür gut erreichbar ist. Der Türfeststeller DICTATOR ZE wird möglichst nahe an der Schließkante befestigt (ACHTUNG bei Türen mit Mehrpunktverriegelungen!). Der Fuß muß dabei mit der Türunterkante abschließen.Ausführungen: Artikelnummer Bezeichnung Hublänge Oberfläche 500235 Türfeststeller ZE 80 Design Line 80 mm Aluminium mattsilber 500236 Türfeststeller ZE 120 Design Line 120 mm Aluminium mattsilber 500233 Türfeststeller ZE 160 Design Line 160 mm Aluminium mattsilber 500242 Türfeststeller ZE 200 Design Line 200 mm Aluminium mattsilber Lieferumfang:- Türfeststeller DICTATOR ZE Design Line- Befestigungsschrauben

134,47 €*
KWS 1023 Türfeststeller - silbern lackiert
KWS 1023 Türfeststeller mit Bodenkloben Gehäuse und Bodenkloben aus Leichtmetall weitere Metallteile aus Stahl, galvanisch verzinkt Der Puffer ist aus schwarzem Gummi mit Befestigungsmaterial Max. Türgewicht: ca. 40 kg Farbe: silberfarbig einbrennlackiert Funktion des Türfeststellers: Durch Andrücken bzw. Abziehen kann die Tür festgestellt oder gelöst werden. Bei Türen die nachträglich hebend oder senkend sind kann die Funktion des Türfeststellers durch eine Verstellmöglichkeit neu eingestellt werden. Der Kugeldruck lässt sich über eine Stellschraube regulieren. Montage des Türfeststellers: Der Feststeller-Mechanismus wird bei größtmöglichem Abstand zum Türband mit vier Schrauben an der Tür befestigt. Das Türfeststeller-Gehäuse wird aufgesteckt und zusätzlich durch eine Schraube gesichert. Der Bodenkloben wird an entsprechender Stelle auf den Boden geschraubt. Ein zusätzlicher Zapfen wird in den Boden eingelassen, dieser verhindert ein Verdrehen des Bodenklobens.

33,32 €*
Türfeststeller Dictator ZE - Standard
DICTATOR ZE Standard Türfeststeller Design Türfeststeller mit 25, 60, 75, 90, 105 mm Hub Mit dem Türfeststeller DICTATOR ZE Standard können Türen in jeder beliebigen Position festgestellt werden. Die Türfeststeller von Dictator zeichnen sich durch eine sehr solide und robuste Konstruktion aus. Das Gehäuse ist aus einem Guß und daher, auch gegen Vandalismus, sehr widerstandsfähig. Bei dem Türfeststeller Standard ist einschließlich der Innenteile alles komplett aus nichtrostenden Materialien. Der Türfeststeller Dictator ZE - Standard ist in 5 Ausführungen erhältlich, von 25 mm Hub bis 105 mm Hub.Auch bei sehr glatten oder unebenen Fußböden bleibt die Tür sicher in der eingestellten Position, da eine eingebaute Feder den Fuß fest gegen den Fußboden drückt. Die Bedienung des Türfeststellers erfolgt ganz komfortabel komplett mit dem Fuß.Technische Daten Türfeststeller ZE - Standard: Material Gehäuse: Aluminium; sonstige Bauteile Edelstahl/Kunststoff Hublängen 25, 60, 75, 90, 105 mm Oberfläche silberfarbig Funktionsweise ZE - Standard:Die Tür wird in der gewünschten Position einfach durch Heruntertreten der Kolbenstange festgestellt. Dies erfolgt mit dem Metallfuß unten am Gehäuse. Eine kleine Feder drückt den Fuß fest gegen den Boden und verhindert so ein Wegrutschen. Um die Feststellung wieder zu lösen, wird die Metallplatte unten im Gehäuse heruntergetreten. Die Kolbenstange fährt automatisch nach oben und die Tür läßt sich wieder frei bewegen.Montage ZE - Standard:Achten Sie beim Festlegen der Montageposition darauf, daß der Feststeller auch bei geöffneter Tür gut erreichbar ist. Der Türfeststeller DICTATOR Standard wird möglichst nahe an der Schließkante befestigt (ACHTUNG bei Türen mit Mehrpunktverriegelungen!). Der Fuß muß dabei mit der Türunterkante abschließen.Ausführungen: Artikelnummer Bezeichnung Hublänge Oberfläche 500200 Türfeststeller ZE 25 Standard 25 mm Aluminium mattsilber 500210 Türfeststeller ZE 60 Standard 60 mm Aluminium mattsilber 500220 Türfeststeller ZE 75 Standard 75 mm Aluminium mattsilber 500230 Türfeststeller ZE 90 Standard 90 mm Aluminium mattsilber 500225 Türfeststeller ZE 105 Standard 105 mm Aluminium mattsilber Lieferumfang:- Türfeststeller DICTATOR ZE Standard- Befestigungsschrauben

59,50 €*
DORMA TZ 5562 Hakentürfeststeller
Dorma TZ 5562 Hakentürfeststeller - OGRO Der Dorma TZ 5562 Hakentürfeststeller (früher OGRO) ist aus rostfreiem Edelstahl und rasted automatisch ein und aus. Mit dem Hakentürfeststeller TZ 5562 lässt sich die Tür leicht feststellen und durch Andrücken wieder freigeben. Merkmale des Dorma TZ 5562 Hakentürfeststellers: Der Hakentürfeststeller für ein Türgewicht bis 100 kg geeignet. Bei der Montage muss der Auftreffwinkel der Tür auf den Feststeller genau 90° betragen, um eine korrekte Funktion zu gewährleisten. Leichte Höhenunterschiede lassen sich Über die Langlöcher im Türhaken ausgleichen. Grundplatte 108 x 47 mm Modernes Design Hochwertige DORMA Satino Oberflächen Automatisches ein- und ausrasten Lieferumfang: - DORMA TZ 5562 Hakentürfeststeller   Ersatzhaken für Dorma TZ 5562 Ersatzhaken für Hakentürfeststeller Dorma TZ 5562 aus rostfreiem Edelstahl.

127,33 €*
KWS 1061 Türfeststeller mit Ausschalter - silber lackiert
KWS 1061 Türfeststeller mit Ausschaltmöglichkeit Türfeststeller zur Wandmontage - silber lackiert Türfeststeller mit Fanghaken aus Leichtmetall Weißer Gummi Ausschaltmöglichkeit der Feststellfunktion zur Wandmontage geeignet Max. Türgewicht: ca. 50 kg  Ausführungen KWS 1061 Türfeststeller: Artikelnr.:EigenschaftenOberfläche1061.02Feststeller mit Fanghaken - Wandmontage silberfarbig einbrennlackiert 1061.03Feststeller mit Fanghaken - Wandmontage schwarz einbrennlackiert 1061.10Feststeller mit Fanghaken - Wandmontage dunkelbraun einbrennlackiert 1061.31Feststeller mit Fanghaken - Wandmontage silberfarbig eloxiert Auf Anfrage bieten wir Ihnen den KWS 1061 Türfeststeller in weiteren Oberflächen an.Funktion KWS 1061 Türfeststeller: Zum Feststellen drückt man die Tür gegen den Feststeller, bis der Fanghaken an der Halteschlaufe einrastet. Durch leichtes Anheben des Fanghakens ist die  Tür wieder freigegeben. Wenn die Funktion des Fanghakens ausgeschaltet wird,  wirkt der Feststeller, nur noch als Türpuffer. Montage KWS 1061 Türfeststeller: Die Halteschlaufe an die Tür schrauben. Der Halteschlaufe soll den größtmöglichen Abstand zum Türband haben. Das Befestigungselement des Feststellers wird an entsprechender Stelle an der Wand befestigt. Zuletzt wird der Feststeller aufgesteckt, dieser wird zusätzlich mit einer Klemmschraube gesichert.   Lieferumfang:- Türfeststeller KWS 1061 - silberfarbig einbrennlackiert- Halteschlaufe als Gegenstück an der Türe.

32,13 €*

Kunden kauften auch

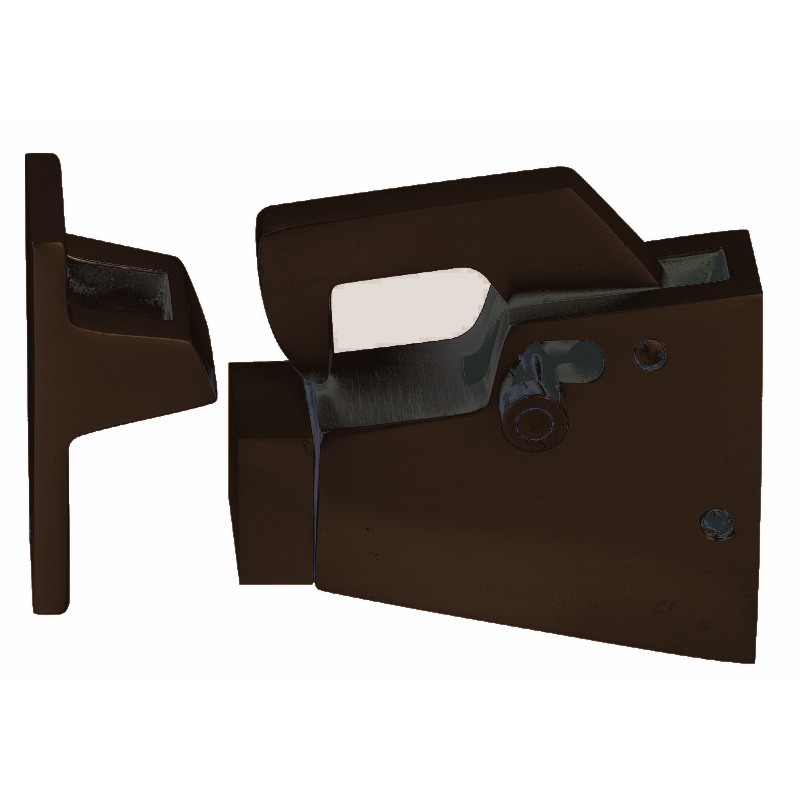

KWS 1061 Türfeststeller mit Ausschaltmöglichkeit - dunkelbraun lackiert
