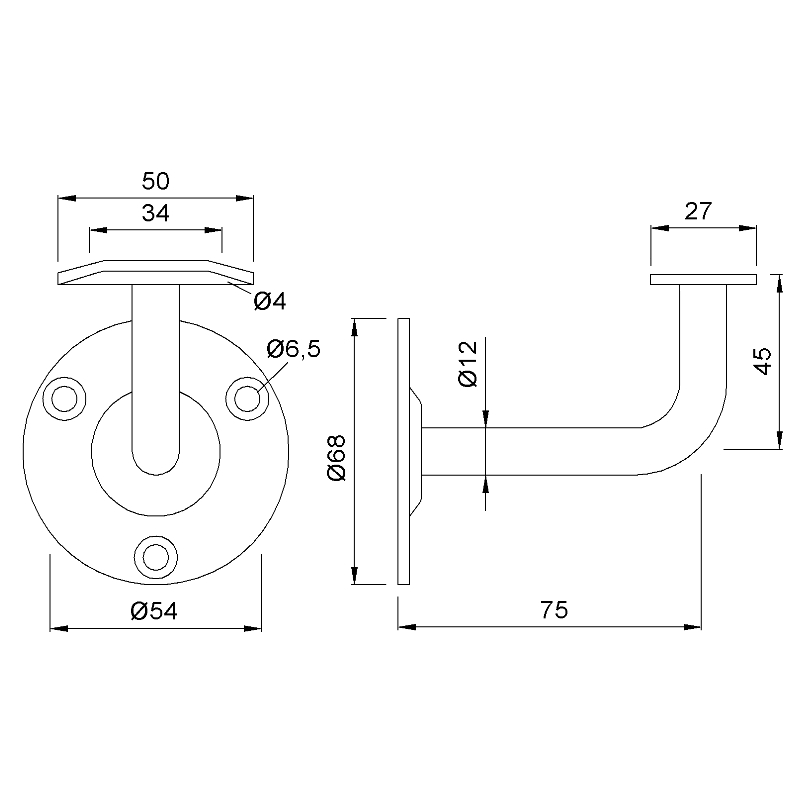

KWS 4603 Handlaufstütze - flache Auflage

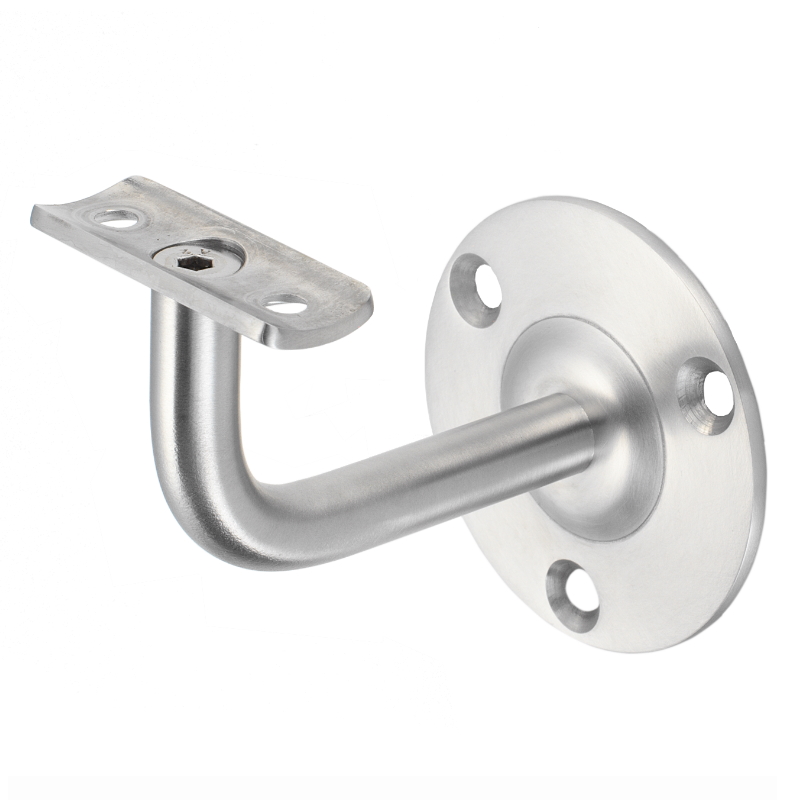

Gewölbte Auflage Ausladung 75 mm Wandbefestigung zum Anschrauben 3 Ausführungen im Shop: Stahl und Edelstahl-Rostfrei KWS 4602 Handlaufstütze, gewölbte Auflage Die KWS 4602 ist eine Handlaufstütze mit gewölbter Auflage. Die Wandrosette Ø 68 mm mit drei Bohrungen Ø 6,5 mm wird an die Wand geschraubt.Der Handlauf wird auf die Auflage geschraubt (Auflage 50 x 19 mm mit zwei Bohrungen Ø 4 mm, Lochabstand 34 mm).Passend dazu gibt es die Abdeckkappe KWS 4600. Technische Daten MaterialStahl oder Edelstahl-Rostfrei V2A (siehe Ausführungen) Auflagegewölbt, R 20 mm laut Maßzeichnung HandlaufbefestigungAuflage 50 x 19 mm mit zwei Bohrungen Ø 4 mm, Lochabstand 34 mm WandbefestigungWandrosette Ø 68 mm mit drei Bohrungen Ø 6,5 mm zum Anschrauben Ausladung laut Maßzeichnung75 mm StützeØ 12 mm Stützenabstand800 bis 1.200 mm, von Stütze zu Stütze Ausführungen im Shop Artikel-Nr.MaterialOberfläche KWS.4602.02Stahlsilberfarbig einbrennlackiert KWS.4602.82Edelstahl-Rostfrei V2Ageschliffen und matt KWS.4602.83Edelstahl-Rostfrei V2Ageschliffen und poliert Montage Der Stützenabstand sollte je nach Belastung und Wandbeschaffenheit 800 bis 1.200 mm betragen. Gemeint ist der Abstand von Stütze zu Stütze. Lieferumfang 1 Stück KWS 4602 Handlaufstütze, gewölbte Auflage, in der gewählten Ausführung Häufige Fragen Worauf bezieht sich der Abstand von 800 bis 1.200 mm?Das ist der empfohlene Abstand der Handlaufstützen untereinander, also von Stütze zu Stütze. Laut Hersteller richtet er sich nach der Belastung und der Wandbeschaffenheit. Beispiel: Ein 3 m langer Handlauf mit Stützen an beiden Enden ergibt 3 Felder mit je 1.000 mm und damit 4 Stützen. Wie wird die KWS 4602 befestigt?Die Wandrosette Ø 68 mm mit drei Bohrungen Ø 6,5 mm wird an die Wand geschraubt. Der Handlauf wird auf die Auflage geschraubt (Auflage 50 x 19 mm mit zwei Bohrungen Ø 4 mm, Lochabstand 34 mm). Gibt es eine passende Abdeckkappe?Ja, laut Hersteller passt die Abdeckkappe KWS 4600. Welche Ausführungen gibt es im Shop?Im Shop erhältlich: KWS.4602.02: Stahl, silberfarbig einbrennlackiert; KWS.4602.82: Edelstahl-Rostfrei V2A, geschliffen und matt; KWS.4602.83: Edelstahl-Rostfrei V2A, geschliffen und poliert. 📖 Ratgeber zum Thema Sie finden im Handlauf-Trennwand Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte KWS 4600 AbdeckkappeKWS HandlaufstützenHandlaufträgerFertighandlauf

Gewölbte Auflage Ausladung 75 mm Wandbefestigung zum Anschrauben, mit Abdeckkappe Edelstahl-Rostfrei, 2 Ausführungen im Shop KWS 4578 Handlaufstütze, gewölbte Auflage Die KWS 4578 ist eine Handlaufstütze mit gewölbter Auflage. Die Grundplatte wird über drei Bohrungen Ø 6 mm auf Lochkreis Ø 54 mm befestigt und mit der mitgelieferten Abdeckkappe Ø 70 mm abgedeckt.Der Handlauf wird auf die Auflage geschraubt (Auflage 67 x 22 mm, Lochabstand 45 mm). Technische Daten MaterialEdelstahl-Rostfrei V2A (siehe Ausführungen) Auflagegewölbt, R 20 mm laut Maßzeichnung HandlaufbefestigungAuflage 67 x 22 mm, Lochabstand 45 mm WandbefestigungGrundplatte mit drei Bohrungen Ø 6 mm auf Lochkreis Ø 54 mm, mit Abdeckkappe Ø 70 mm Ausladung laut Maßzeichnung75 mm StützeØ 20 mm Abdeckkappeim Lieferumfang Stückgewicht0,350 kg Stützenabstand800 bis 1.200 mm, von Stütze zu Stütze Ausführungen im Shop Artikel-Nr.MaterialOberflächeStückgewicht KWS.4578.82Edelstahl-Rostfrei V2Ageschliffen und matt0,350 kg KWS.4578.83Edelstahl-Rostfrei V2Ageschliffen und poliert0,350 kg Montage Der Stützenabstand sollte je nach Belastung und Wandbeschaffenheit 800 bis 1.200 mm betragen. Gemeint ist der Abstand von Stütze zu Stütze. Lieferumfang 1 Stück KWS 4578 Handlaufstütze, gewölbte Auflage, in der gewählten Ausführung, mit Abdeckkappe Häufige Fragen Worauf bezieht sich der Abstand von 800 bis 1.200 mm?Das ist der empfohlene Abstand der Handlaufstützen untereinander, also von Stütze zu Stütze. Laut Hersteller richtet er sich nach der Belastung und der Wandbeschaffenheit. Beispiel: Ein 3 m langer Handlauf mit Stützen an beiden Enden ergibt 3 Felder mit je 1.000 mm und damit 4 Stützen. Wie wird die KWS 4578 befestigt?Die Grundplatte wird über drei Bohrungen Ø 6 mm auf Lochkreis Ø 54 mm befestigt und mit der mitgelieferten Abdeckkappe Ø 70 mm abgedeckt. Der Handlauf wird auf die Auflage geschraubt (Auflage 67 x 22 mm, Lochabstand 45 mm). Gibt es die KWS 4578 auch mit flacher Auflage?Ja, mit flacher Auflage heißt die Stütze KWS 4579 und ist ebenfalls im Shop erhältlich. Welche Ausführungen gibt es im Shop?Im Shop erhältlich: KWS.4578.82: Edelstahl-Rostfrei V2A, geschliffen und matt; KWS.4578.83: Edelstahl-Rostfrei V2A, geschliffen und poliert. 📖 Ratgeber zum Thema Sie finden im Handlauf-Trennwand Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte KWS 4579 Handlaufstütze, flache AuflageKWS HandlaufstützenHandlaufträgerFertighandlauf

Flache Auflage Ausladung 75 mm Wandbefestigung zum Anschrauben 3 Ausführungen im Shop: Stahl und Edelstahl-Rostfrei KWS 4575 Handlaufstütze, flache Auflage Die KWS 4575 ist eine Handlaufstütze mit flacher Auflage. Die Wandrosette Ø 80 mm mit drei Bohrungen Ø 6 mm auf Lochkreis Ø 65 mm wird an die Wand geschraubt.Der Handlauf wird auf die Auflage geschraubt (Auflage 50 x 19 mm mit zwei Bohrungen Ø 4 mm, Lochabstand 34 mm). Technische Daten MaterialStahl oder Edelstahl-Rostfrei V2A (siehe Ausführungen) Auflageflach HandlaufbefestigungAuflage 50 x 19 mm mit zwei Bohrungen Ø 4 mm, Lochabstand 34 mm WandbefestigungWandrosette Ø 80 mm mit drei Bohrungen Ø 6 mm auf Lochkreis Ø 65 mm zum Anschrauben Ausladung laut Maßzeichnung75 mm StützeØ 12 mm StückgewichtStahl 0,220 kg, Edelstahl-Rostfrei 0,220 kg Stützenabstand800 bis 1.200 mm, von Stütze zu Stütze Ausführungen im Shop Artikel-Nr.MaterialOberflächeStückgewicht KWS.4575.02Stahlsilberfarbig einbrennlackiert0,220 kg KWS.4575.03Stahlschwarz einbrennlackiert0,220 kg KWS.4575.82Edelstahl-Rostfrei V2Ageschliffen und matt0,220 kg Montage Der Stützenabstand sollte je nach Belastung und Wandbeschaffenheit 800 bis 1.200 mm betragen. Gemeint ist der Abstand von Stütze zu Stütze. Lieferumfang 1 Stück KWS 4575 Handlaufstütze, flache Auflage, in der gewählten Ausführung Häufige Fragen Worauf bezieht sich der Abstand von 800 bis 1.200 mm?Das ist der empfohlene Abstand der Handlaufstützen untereinander, also von Stütze zu Stütze. Laut Hersteller richtet er sich nach der Belastung und der Wandbeschaffenheit. Beispiel: Ein 3 m langer Handlauf mit Stützen an beiden Enden ergibt 3 Felder mit je 1.000 mm und damit 4 Stützen. Wie wird die KWS 4575 befestigt?Die Wandrosette Ø 80 mm mit drei Bohrungen Ø 6 mm auf Lochkreis Ø 65 mm wird an die Wand geschraubt. Der Handlauf wird auf die Auflage geschraubt (Auflage 50 x 19 mm mit zwei Bohrungen Ø 4 mm, Lochabstand 34 mm). Gibt es die KWS 4575 auch mit gewölbter Auflage?Ja, mit gewölbter Auflage heißt die Stütze KWS 4574 und ist ebenfalls im Shop erhältlich. Welche Ausführungen gibt es im Shop?Im Shop erhältlich: KWS.4575.02: Stahl, silberfarbig einbrennlackiert; KWS.4575.03: Stahl, schwarz einbrennlackiert; KWS.4575.82: Edelstahl-Rostfrei V2A, geschliffen und matt. 📖 Ratgeber zum Thema Sie finden im Handlauf-Trennwand Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte KWS 4574 Handlaufstütze, gewölbte AuflageKWS HandlaufstützenHandlaufträgerFertighandlauf

Abdeckkappe Ø 70 mm Passend für KWS 4601, 4602, 4603, 4607, 4608 und 4609 3 Ausführungen im Shop: Stahl und Edelstahl-Rostfrei KWS 4600 Abdeckkappe Die KWS 4600 ist eine runde Abdeckkappe mit 70 mm Durchmesser und einer Bohrung von 12 mm für die Stütze. Sie passt laut Hersteller auf die Handlaufstützen KWS 4601, KWS 4602, KWS 4603, KWS 4607, KWS 4608 und KWS 4609. Technische Daten MaterialStahl oder Edelstahl-Rostfrei V2A (siehe Ausführungen) Passend fürKWS 4601, KWS 4602, KWS 4603, KWS 4607, KWS 4608, KWS 4609 DurchmesserØ 70 mm Höhe laut Maßzeichnung15 mm BohrungØ 12 mm StückgewichtStahl 0,044 kg, Edelstahl-Rostfrei 0,044 kg Ausführungen im Shop Artikel-Nr.MaterialOberflächeStückgewicht KWS.4600.02Stahlsilberfarbig einbrennlackiert0,044 kg KWS.4600.82Edelstahl-Rostfrei V2Ageschliffen und matt0,044 kg KWS.4600.83Edelstahl-Rostfrei V2Ageschliffen und poliert0,044 kg Lieferumfang 1 Stück KWS 4600 Abdeckkappe, in der gewählten Ausführung Häufige Fragen Für welche Handlaufstützen passt die Abdeckkappe KWS 4600?Laut Hersteller passt sie auf die Handlaufstützen KWS 4601, KWS 4602, KWS 4603, KWS 4607, KWS 4608 und KWS 4609. Welche Maße hat die Abdeckkappe?Die Abdeckkappe hat einen Durchmesser von 70 mm, eine Höhe von 15 mm und eine Bohrung von 12 mm für die Stütze. Welche Ausführungen gibt es im Shop?Im Shop erhältlich: KWS.4600.02: Stahl, silberfarbig einbrennlackiert; KWS.4600.82: Edelstahl-Rostfrei V2A, geschliffen und matt; KWS.4600.83: Edelstahl-Rostfrei V2A, geschliffen und poliert. 📖 Ratgeber zum Thema Sie finden im Handlauf-Trennwand Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte KWS 4601 Handlaufstütze, M6 GewindestiftKWS 4602 Handlaufstütze, gewölbte AuflageKWS 4603 Handlaufstütze, flache AuflageKWS 4607 Handlaufstütze, M6 GewindestiftKWS 4608 Handlaufstütze, gewölbte AuflageKWS 4609 Handlaufstütze, flache AuflageKWS HandlaufstützenHandlaufträgerFertighandlauf

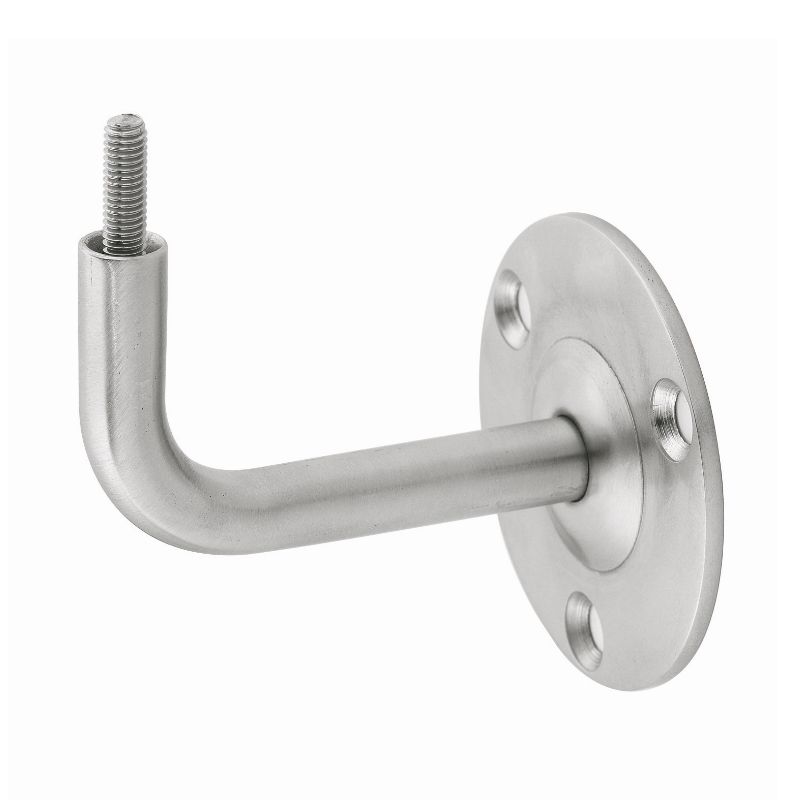

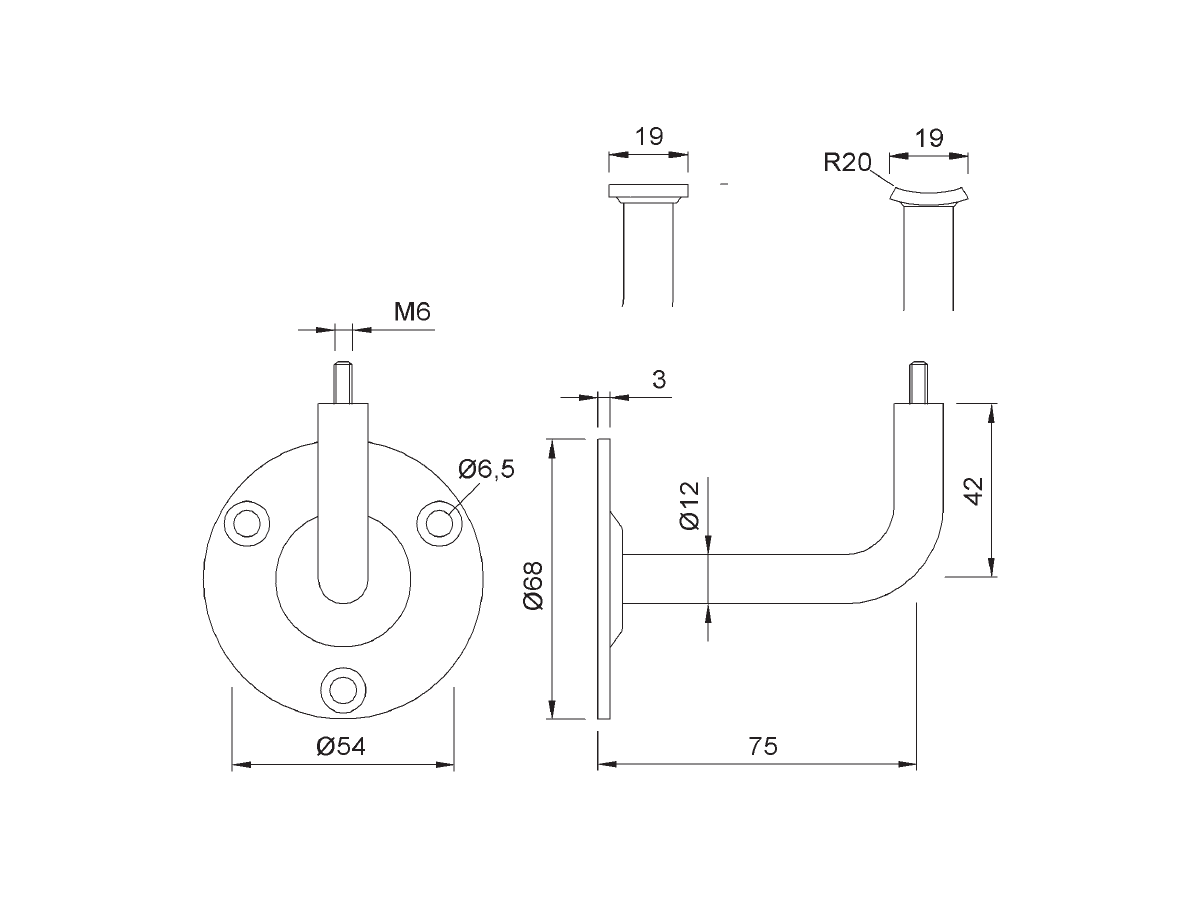

M6 Gewindestift für den Handlauf Ausladung 75 mm Wandbefestigung zum Anschrauben Stahl, silberfarbig einbrennlackiert KWS 4601 Handlaufstütze, M6 Gewindestift Die KWS 4601 ist eine Handlaufstütze mit M6 Gewindestift. Die Wandrosette Ø 68 mm mit drei Bohrungen Ø 6,5 mm wird an die Wand geschraubt.Der Handlauf wird über einen M6 Gewindestift befestigt.Passend dazu gibt es die Abdeckkappe KWS 4600. Technische Daten MaterialStahl Oberflächesilberfarbig einbrennlackiert HandlaufbefestigungM6 Gewindestift WandbefestigungWandrosette Ø 68 mm mit drei Bohrungen Ø 6,5 mm zum Anschrauben Ausladung laut Maßzeichnung75 mm StützeØ 12 mm Stückgewicht0,164 kg Stützenabstand800 bis 1.200 mm, von Stütze zu Stütze Herstellernummer4601.02 Montage Der Stützenabstand sollte je nach Belastung und Wandbeschaffenheit 800 bis 1.200 mm betragen. Gemeint ist der Abstand von Stütze zu Stütze. Lieferumfang 1 Stück KWS 4601 Handlaufstütze, M6 Gewindestift Häufige Fragen Worauf bezieht sich der Abstand von 800 bis 1.200 mm?Das ist der empfohlene Abstand der Handlaufstützen untereinander, also von Stütze zu Stütze. Laut Hersteller richtet er sich nach der Belastung und der Wandbeschaffenheit. Beispiel: Ein 3 m langer Handlauf mit Stützen an beiden Enden ergibt 3 Felder mit je 1.000 mm und damit 4 Stützen. Wie wird die KWS 4601 befestigt?Die Wandrosette Ø 68 mm mit drei Bohrungen Ø 6,5 mm wird an die Wand geschraubt. Der Handlauf wird über einen M6 Gewindestift befestigt. Gibt es eine passende Abdeckkappe?Ja, laut Hersteller passt die Abdeckkappe KWS 4600. 📖 Ratgeber zum Thema Sie finden im Handlauf-Trennwand Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte KWS 4600 AbdeckkappeKWS HandlaufstützenHandlaufträgerFertighandlauf
