KWS 1019 Türfeststeller Einlassen

KWS 1023 Türfeststeller mit Bodenkloben Gehäuse und Bodenkloben aus Leichtmetall weitere Metallteile aus Stahl, galvanisch verzinkt Der Puffer ist aus schwarzem Gummi mit Befestigungsmaterial Max. Türgewicht: ca. 40 kg Farbe: silberfarbig einbrennlackiert Funktion des Türfeststellers: Durch Andrücken bzw. Abziehen kann die Tür festgestellt oder gelöst werden. Bei Türen die nachträglich hebend oder senkend sind kann die Funktion des Türfeststellers durch eine Verstellmöglichkeit neu eingestellt werden. Der Kugeldruck lässt sich über eine Stellschraube regulieren. Montage des Türfeststellers: Der Feststeller-Mechanismus wird bei größtmöglichem Abstand zum Türband mit vier Schrauben an der Tür befestigt. Das Türfeststeller-Gehäuse wird aufgesteckt und zusätzlich durch eine Schraube gesichert. Der Bodenkloben wird an entsprechender Stelle auf den Boden geschraubt. Ein zusätzlicher Zapfen wird in den Boden eingelassen, dieser verhindert ein Verdrehen des Bodenklobens.

Fertighandlauf aus feuerverzinktem Stahl - silberfarbig - 600 mm gefertigt aus Schmiedeeisen 40 x 8 mm mit eingerollten Enden Beschreibung: Fertighandlauf aus feuerverzinktem StahlOberfläche: Silberfarbig Gefertigt aus Schmiedeeisen 40 x 8 mm mit eingerollten Enden Länge 600 mm Halter 2 Gewicht in kg 4,00 Ausführungen: Artikelnummer: Ausführung: Gewicht: 93.51.39 Länge: 600  Halter: 2Material: Schmiedeeisen - Stahl, feuerverzinkt 4,00 kg 93.51.40 Länge: 800 Halter: 2Material: Schmiedeeisen - Stahl, feuerverzinkt 4,15 kg 93.51.41 Länge: 1000 Halter: 2Material: Schmiedeeisen - Stahl, feuerverzinkt 4,30 kg 93.51.42 Länge: 1200 Halter: 2Material: Schmiedeeisen - Stahl, feuerverzinkt 4,90 kg 93.51.43 Länge: 1500 Halter: 2Material: Schmiedeeisen - Stahl, feuerverzinkt 5,60 kg Lieferumfang: 1 x Handlauf aus Schmiedeeisen 40 x 8 mm mit eingerollten Enden - Länge: 600

Türfeststeller KWS 1010 - silber lackiert Feststeller mit Fanghaken und Rollenkloben von KWS / Woelm Türfeststeller mit Fanghaken und Rollkloben aus Leichtmetall Schwarzer Gummipuffer, gefedert Mit Ausschalthebel zur Aufhebung der Arretierung Ausführung KWS 1010: ohne Steindolle, zum Aufschrauben Max. Türgewicht: ca. 100 kg Um zu Arretieren wird die Tür bis zum Einrasten des Fanghakens gegen den Feststeller geführt. Durch Betätigen des Fanghakens bei gleichzeitigem Andrücken der Tür gegen den Feststeller kann die Tür wieder gelöst werden. Wenn der Ausschalthebel, von Stellung A nach B (siehe Zeichnung) gebracht wird, bewirkt dies das Aufheben der Arretierung. Der Feststeller hat nach Aufheben der Arretierung nur noch die Funktion eines gefederten Türpuffers.Ausführungen: Artikelnr Oberfläche Beschreibung Türfeststeller aus Leichtmetall mit Rollenkloben aus Stahl: 1010.02 silberfarbig einbrennlackiert Türfeststeller mit Fanghaken - Bodenmontage 1010.03 schwarz einbrennlackiert Türfeststeller mit Fanghaken - Bodenmontage Türfeststeller aus Leichtmetall bearbeitet nach E 5 mit Rollenkloben aus Edelstahl-Rostfrei 1010.31 silberfarbig eloxiert Türfeststeller mit Fanghaken - Bodenmontage 1010.35 Edelstahl-Effekt eloxiert Türfeststeller mit Fanghaken - Bodenmontage Türfeststeller aus Messing mit Rollenkloben aus Edelstahl-Rostfrei 1010.62 Messing matt gebürstet Türfeststeller mit Fanghaken - Bodenmontage Türfeststeller aus Edelstahl-Rostfrei mit Rollenkloben aus Edelstahl-Rostfrei 1010.82 Edelstahl-Rostfrei matt gebürstet Türfeststeller mit Fanghaken - Bodenmontage Weitere Ausführungen (Material / Oberfläche) auf Anfrage.Montage Türfeststeller KWS 1010: Den Türfeststeller KWS 1010 am gewünschten Feststellpunkt, mit vier Schrauben und einzulassenden Dübeln auf den Boden schrauben. Der Feststellpunkt sollte den größtmöglichen Abstand zum Türband haben. Der Rollenkloben wird an entsprechender Stelle an der Tür befestigt. Lieferumfang: - KWS 1010 Türfeststeller mit Fanghaken - silberfarbig einbrennlackiert- Rollkloben

Türfeststeller mit Fanghaken - KWS 1011 Feststeller zur Wandmontage - silber lackiert Türfeststeller KWS 1011 zur Wandmontage mit Fanghaken aus Leichtmetall Schwarzer Gummipuffer, gefedert mit Befestigungsmaterial Max. Türgewicht: ca. 60 kg Farbe: silberfarbig einbrennlackiert Funktion des Türfeststellers: Die Tür wird zum Arretieren bis zum Einrasten des Fanghakens gegen den Feststeller geführt. Das Lösen der Tür erfolgt durch einfaches Betätigen des Fanghakens und gleichzeitigem Andrücken der Tür gegen den Feststeller. Wenn man den Ausschalthebel, von Stellung A nach B (siehe Zeichnung) bringt, wird das Aufheben der Arretierung bewirkt . Nach dem Aufheben der Arretierung hat der Feststeller nur noch die Funktion eines gefederten Türpuffers. Montage KWS 1011 Türfeststeller: Die Befestigungslasche wird am gewünschten Feststellpunkt, mit zwei Schrauben und Dübeln an die Wand geschraubt. Die Befestigungslasche soll den größtmöglichen Abstand zum Türband haben. Den Türfeststeller aufstecken und mit den zwei Schrauben befestigen. Der Rollenkloben wird an entsprechender Stelle an der Tür angeschraubt.  Ausführungen:  Artnr  Beschreibung  Oberfläche  Einsatzbereich 1011.02 Leichtmetall, Rollenkloben aus Stahl silberfarbig einbrennlackiert  Innenräume 1011.03 Leichtmetall, Rollenkloben aus Stahl schwarz einbrennlackiert  Innenräume 1011.10 Leichtmetall, Rollenkloben aus Stahl dunkelbraun einbrennlackiert  Innenräume 1011.31 Leichtmetall bearbeitet nach E 5, Rollenkloben aus Edelstahl  silberfarbig eloxiert  Außenbereich Den KWS 1011 Türfeststeller in anderen Oberflächen, auf Anfrage.Lieferumfang:1 x Türfeststeller KWS 1011 zur Wandmontage - silberfarbig einbrennlackiert1 x Rollkloben 1507

KWS 1015 Magnetfeststeller Magnet-Türfeststeller gefedert Der Magnetfeststeller ist aus Leichtmetall oder Edelstahl Der Magnetfeststeller wird mit Befestigungsmaterial geliefert Die Gewindestifte M8x90 sind aus Edelstahl-Rostfrei Die Gegenplatte ist aus Stahl zum Anschrauben oder Aufkleben Die Unterlage (10 mm hoch) ist aus Leichtmetall mit schwarzen Kunststoff beschichtet Max. Türgewicht: ca. 60 kg           Funktion KWS 1015: Die Tür wird durch Andrücken an den Magnet arretiert. Die Tür wird abgebremst, weil der Magnet gefedert ist. Montage des Türfeststellers: Am gewünschten Feststellpunkt werden 2 Dübel in den Boden eingelassen Der Feststellpunkt soll größtmöglichen Abstand zum Türband haben Die Gewindestifte eindrehen Den Feststeller aufsetzen und mit zwei seitlichen Gewindestiften befestigen Ausführungen: Artikelnr Bezeichnung Material / Oberfläche KWS 1015.02 Magnetfeststeller gefedert silberfarbig einbrennlackiert KWS 1015.31 Magnetfeststeller gefedert  silberfarbig eloxiert KWS 1015.33 Magnetfeststeller gefedert messingfarbig eloxiert KWS 1015.37 Magnetfeststeller gefedert dunkelbraun eloxiert KWS 1015.82 Magnetfeststeller gefedert Edelstahl matt gebürstet KWS 1015.83 Magnetfeststeller gefedert Edelstahl poliert Lieferumfang:

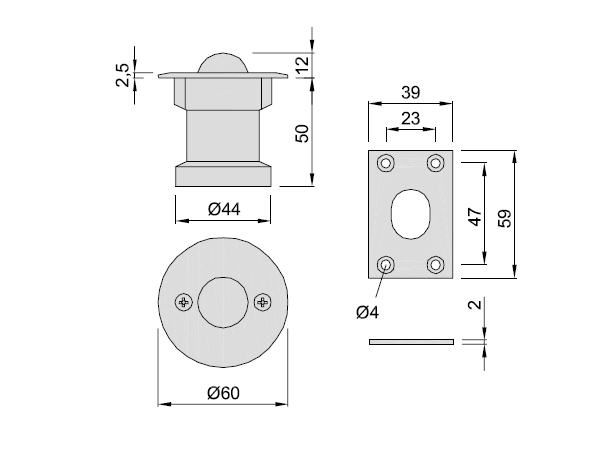

Kugeltürfeststeller zum Einlassen - KWS 1020 Türfeststeller mit Endanschlag und Gegenplatte Kugeltürfeststeller 1020 zum Einlassen Türfeststeller mit Endanschlag aus Leichtmetall Gegenplatte aus Stahl, galvanisch verzinkt Puffer aus schwarz Gummi Max. Türgewicht: ca. 40 kg Material/Farbe: Leichtmetall - silberfarbig eloxiert Funktion des Türfeststellers: Beim Öffnen der Tür führt man diese über den im Boden eingelassenen Feststeller zum Endanschlag bis die Kugel einrastet. Beim Schließen der Tür, muss man diese nur von der Kugel abziehen. Montage des Türfeststellers: Am Feststellpunkt die Bodenbuchse einlassen Der Feststellpunkt soll größtmöglichen Abstand zum Türband haben Die vorher entfernte Abdeckplatte wieder aufschrauben Die Gegenplatte an entsprechender Stelle an der Tür befestige Ausführungen: ArtNr. Beschreibung Oberfläche KWS.1020.31 Türfeststeller mit Endanschlag - Bodenmontage KWS 1 silberfarbig eloxiert KWS.1020.37 Türfeststeller mit Endanschlag - Bodenmontage KWS 5 dunkelbraun eloxiert Lieferumfang:- KWS 1020 Kugeltürfeststeller mit Endanschlag- mit Gegenplatte
