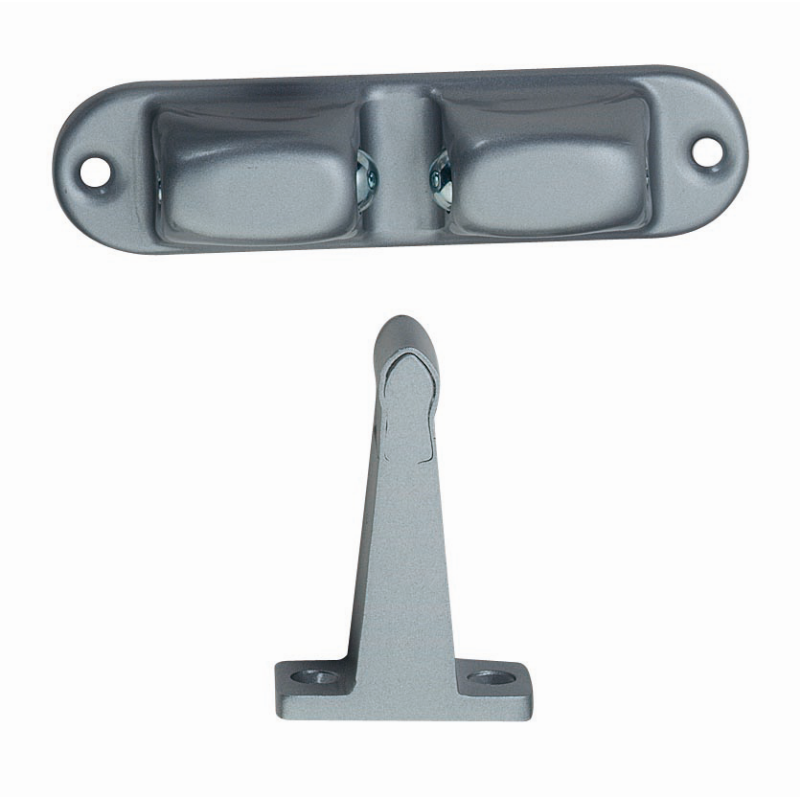

Produktinformationen "KWS 1083 Türfeststeller - 70 mm Abstand"
Türfeststeller zur Wandmontage - KWS 1083
70 mm Abstand - Türfeststeller mit Kloben
Türfeststeller aus Stahl oder Messing
mit Kloben zum Anschrauben
KWS 1083: für 70 mm Abstand
Max. Türgewicht: ca. 80 kg
Abzugskraft: 80 - 220 N
Marke: KWS
Hersteller: Woelm GmbH
Funktion KWS 1083:
Ein einfaches Andrücken der Tür reicht aus, um diese schnell und sicher Lösen bzw. Feststellen zu können.
Montage des Türfeststellers:
Der Türfeststeller wird auf der Tür befestigt.
Der Feststeller soll den größtmöglichen Abstand zum Türband haben.
An entsprechender Stelle den Kloben an die Wand schrauben.
Ein waagerechtes Befestigen des Feststellers an der Tür stellt sicher, das auch bei sich nachträglich leicht hebender oder senkender Tür die volle Funktionsfähigkeit beibehalten bleibt.
Durch die Stellschrauben reguliert man den Kugeldruck.
Ausführungen:
Bestellnr.
Bezeichnung
Material / Oberfläche
KWS 1083.02
Feststeller aus Stahl - 70 mm Abstand
Stahl silberfarbig einbrennlackiert
KWS 1083.03
Feststeller aus Stahl - 70 mm Abstand
Stahl schwarz einbrennlackiert
KWS 1083.10
Feststeller aus Stahl - 70 mm Abstand
Stahl dunkelbraun einbrennlackiert
KWS 1083.62
Feststeller aus Messing - 70 mm Abstand
Messing matt gebürstet
KWS 1083.66
Feststeller aus Messing - 70 mm Abstand
Messing poliert
Lieferumfang: KWS 1083 Türfeststeller - 70 mm Abstand
Türfeststeller zur Wandmontage - KWS 1083
70 mm Abstand - Türfeststeller mit Kloben
Türfeststeller aus Stahl oder Messing
mit Kloben zum Anschrauben
KWS 1083: für 70 mm Abstand
Max. Türgewicht: ca. 80 kg
Abzugskraft: 80 - 220 N
Marke: KWS
Hersteller: Woelm GmbH
Funktion KWS 1083:
Ein einfaches Andrücken der Tür reicht aus, um diese schnell und sicher Lösen bzw. Feststellen zu können.
Montage des Türfeststellers:
Der Türfeststeller wird auf der Tür befestigt.
Der Feststeller soll den größtmöglichen Abstand zum Türband haben.
An entsprechender Stelle den Kloben an die Wand schrauben.
Ein waagerechtes Befestigen des Feststellers an der Tür stellt sicher, das auch bei sich nachträglich leicht hebender oder senkender Tür die volle Funktionsfähigkeit beibehalten bleibt.
Durch die Stellschrauben reguliert man den Kugeldruck.
Ausführungen:
Bestellnr.
Bezeichnung
Material / Oberfläche
KWS 1083.02
Feststeller aus Stahl - 70 mm Abstand
Stahl silberfarbig einbrennlackiert
KWS 1083.03
Feststeller aus Stahl - 70 mm Abstand
Stahl schwarz einbrennlackiert
KWS 1083.10
Feststeller aus Stahl - 70 mm Abstand
Stahl dunkelbraun einbrennlackiert
KWS 1083.62
Feststeller aus Messing - 70 mm Abstand
Messing matt gebürstet
KWS 1083.66
Feststeller aus Messing - 70 mm Abstand
Messing poliert
Lieferumfang:KWS 1083 Türfeststeller - 70 mm Abstand
KWS 1056 Türfeststeller
Türfeststeller mit Kloben zur Wandmontage
Türfeststeller mit Kloben aus Leichtmetall
Feststeller aus Stahl
mit Kloben zum Einmauern in die Wand
Abzugskraft: 80 - 220 N
Max. Türgewicht: ca. 80 kg
Farbauswahl:
silberfarbig einbrennlackiert
.02
schwarz einbrennlackiert
.03
Funktion des Türfeststellers:
Ein einfaches Andrücken der Tür reicht aus, um diese schnell und sicher Lösen bzw. Feststellen zu können.
Montage des Türfeststellers:
Der Türfeststeller wird auf der Tür befestigt.
Der Feststeller soll den größtmöglichen Abstand zum Türband haben.
An entsprechender Stelle den Kloben in die Wand einlassen.
Ein waagerechtes Befestigen des Feststellers an der Tür stellt sicher, das auch bei sich nachträglich leicht hebender oder senkender Tür die volle Funktionsfähigkeit beibehalten bleibt.
Durch die Stellschrauben reguliert man den Kugeldruck.
Lieferumfang:- KWS 1056 Türfeststeller mit Kloben

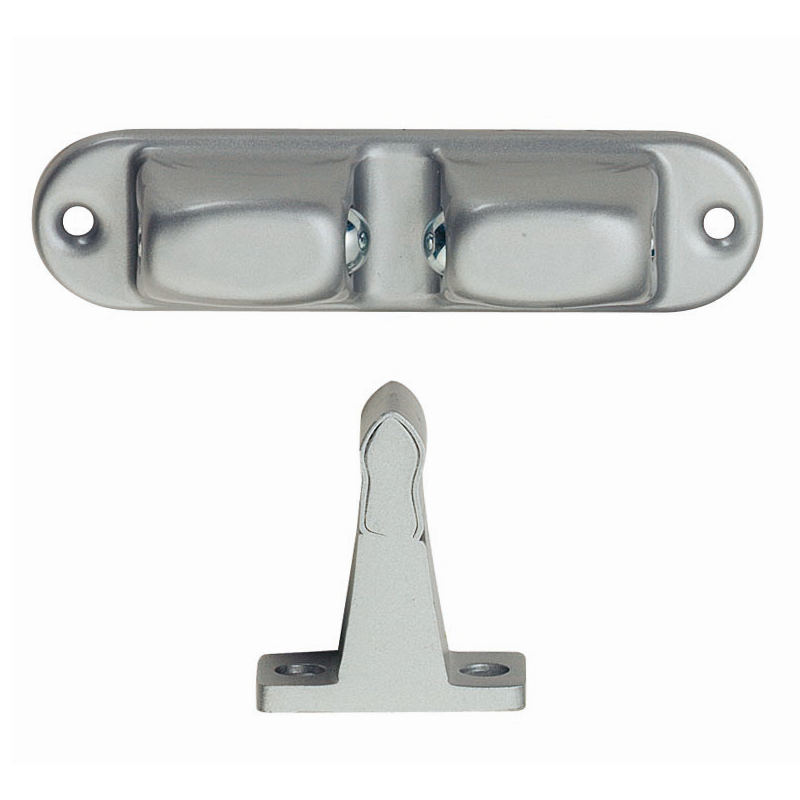

Türfeststeller zur Wandmontage - KWS 1055
55 mm Abstand - Türfeststeller mit Kloben
Türfeststeller aus Stahl oder Messing
mit Kloben zum Anschrauben
KWS 1055: für 55 mm Abstand
Max. Türgewicht: ca. 80 kg
Abzugskraft: 80 - 220 N
Marke: KWS
Hersteller: Woelm GmbH
Funktion KWS 1055:
Ein einfaches Andrücken der Tür reicht aus, um diese schnell und sicher Lösen bzw. Feststellen zu können.
Montage des Türfeststellers:
Der Türfeststeller wird auf der Tür befestigt.
Der Feststeller soll den größtmöglichen Abstand zum Türband haben.
An entsprechender Stelle den Kloben an die Wand schrauben.
Ein waagerechtes Befestigen des Feststellers an der Tür stellt sicher, das auch bei sich nachträglich leicht hebender oder senkender Tür die volle Funktionsfähigkeit beibehalten bleibt.
Durch die Stellschrauben reguliert man den Kugeldruck.
Ausführungen:
Bestellnr.
Bezeichnung
Material / Oberfläche
KWS 1055.02
Feststeller aus Stahl - 55 mm Abstand
Stahl silberfarbig einbrennlackiert
KWS 1055.03
Feststeller aus Stahl - 55 mm Abstand
Stahl schwarz einbrennlackiert
KWS 1055.10
Feststeller aus Stahl - 55 mm Abstand
Stahl dunkelbraun einbrennlackiert
KWS 1055.62
Feststeller aus Messing - 55 mm Abstand
Messing matt gebürstet
KWS 1055.66
Feststeller aus Messing - 55 mm Abstand
Messing poliert
Lieferumfang:KWS 1055 Türfeststeller - 55 mm Abstand
Türfeststeller mit Rollkloben zum Aufschrauben, bis 80 kg Türgewicht
- Türfeststeller für einen Türabstand von 55 oder 70 mm - Türgewicht bis 80 kg - Kloben aus Aluminium
Art.-Nr.
Türabstand
Material/Oberfläche
06.203.0055.035
55
Aluminium, silberfarbig nasslackiert
06.203.0070.035
70
Aluminium, silberfarbig nasslackiert

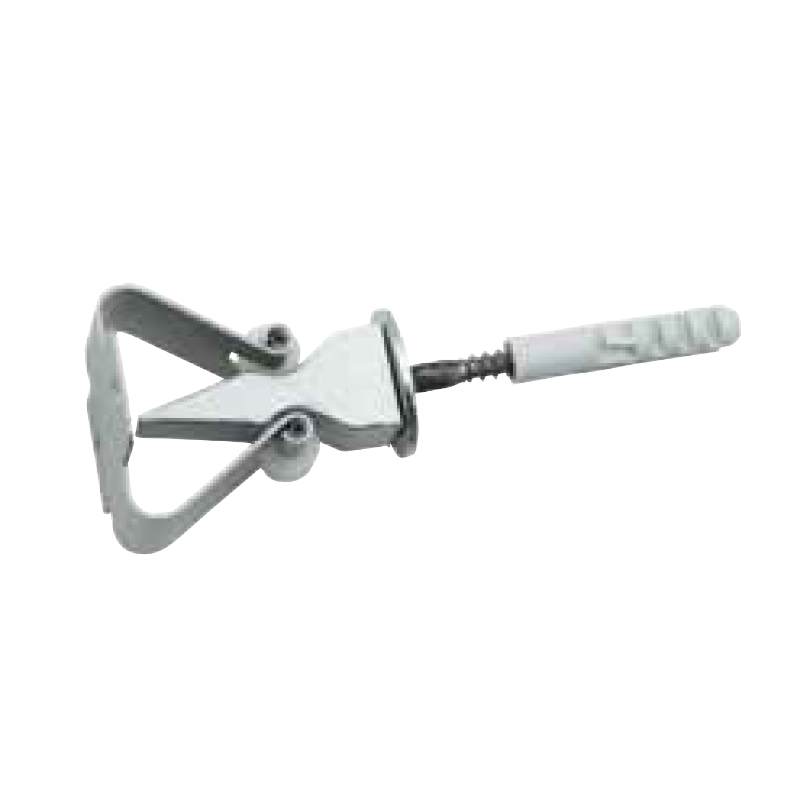

Feststellfeder zum Andübeln KWS 1163
