Locinox SFKS Einbau-Anschlag für Schiebetor-Einsteckschlösser
26,57 €*
inkl. MwSt
22,33 €
zzgl. MwSt
Lieferzeit 5-7 Werktage
Produktinformationen "Locinox SFKS Einbau-Anschlag für Schiebetor-Einsteckschlösser"
Locinox SFKS Einbau-Anschlag für Schiebetor-Einsteckschlösser
Der Locinox SFKS ist ein Einbau-Anschlag aus Edelstahl und Aluminium, der in eine UNIWING-Ausklinkung des Pfostens gesetzt wird und den 33 mm hohen Twistfinger der Schiebetor-Einsteckschlösser FIFTYLOCK-S, SIXTYLOCK-S und EIGHTYLOCK-S aufnimmt.
- Gegenstück für die Schiebetorschlösser der S-Reihe
- Passt zu FIFTYLOCK-S, SIXTYLOCK-S und EIGHTYLOCK-S
- Integrierter Gummianschlag — schützt den Torflügel vor Schlagschäden
- Schlanke Bauform: Mindestabstand Tor zu Pfosten nur 10 mm
- Click-It im UNIWING-Ausschnitt, Quick-Fix mit HEX-5-Schrauben
- 500 h Salzsprühtest, 500.000 Zyklen, -30 °C bis +70 °C
SFKS — Einbau-Anschlag für Schiebetorschlösser
Ein Schiebetorschloss ist ohne sein Gegenstück wirkungslos: Der Twistfinger muss hinter etwas greifen können. Der SFKS ist dieses Gegenstück für die S-Reihe der Locinox-Schiebetor-Einsteckschlösser — FIFTYLOCK-S, SIXTYLOCK-S und EIGHTYLOCK-S mit ihrem 33 mm hohen Twistfinger.
Er wird nicht außen auf den Pfosten geschraubt, sondern in eine UNIWING-Ausklinkung von 22 × 176 mm eingesetzt — denselben Ausschnitt, den auch das Schloss im Torflügel bekommt. Das hat einen sichtbaren Vorteil: Der Anschlag trägt kaum auf, und der Abstand zwischen Torflügel und Pfosten fällt auf 10 mm zusammen. Ein Aufschraub-Anschlag braucht deutlich mehr Luft.
Im Anschlag sitzt ein Gummianschlag, der den auflaufenden Torflügel abfängt. Bei einem Schiebetor, das mit Schwung in die Endlage fährt, ist das kein Komfortmerkmal — ohne Dämpfung schlägt Metall auf Metall, und der Torrahmen nimmt über die Jahre Schaden.
Die Hauptbestandteile bestehen aus Aluminium, Edelstahl und Polyacetal. Locinox gibt einen Temperaturbereich von -30 °C bis +70 °C an, dazu 500 Stunden Salzsprühtest und 500.000 geprüfte Zyklen. Befestigt wird über Quick-Fix mit Sechskantschrauben (HEX 5); die Ausrichtung lässt sich für links und rechts öffnende Tore einstellen.
Technische Daten
| Hersteller | Locinox, Belgien |
| Serie | SFKS |
| Hersteller-Artikelnummer | P00054687 |
| Artikeltyp | Einbau-Anschlag (Schließplatte) für Schiebetore |
| Passend zu | FIFTYLOCK-S, SIXTYLOCK-S, EIGHTYLOCK-S (Twistfinger 33 mm) |

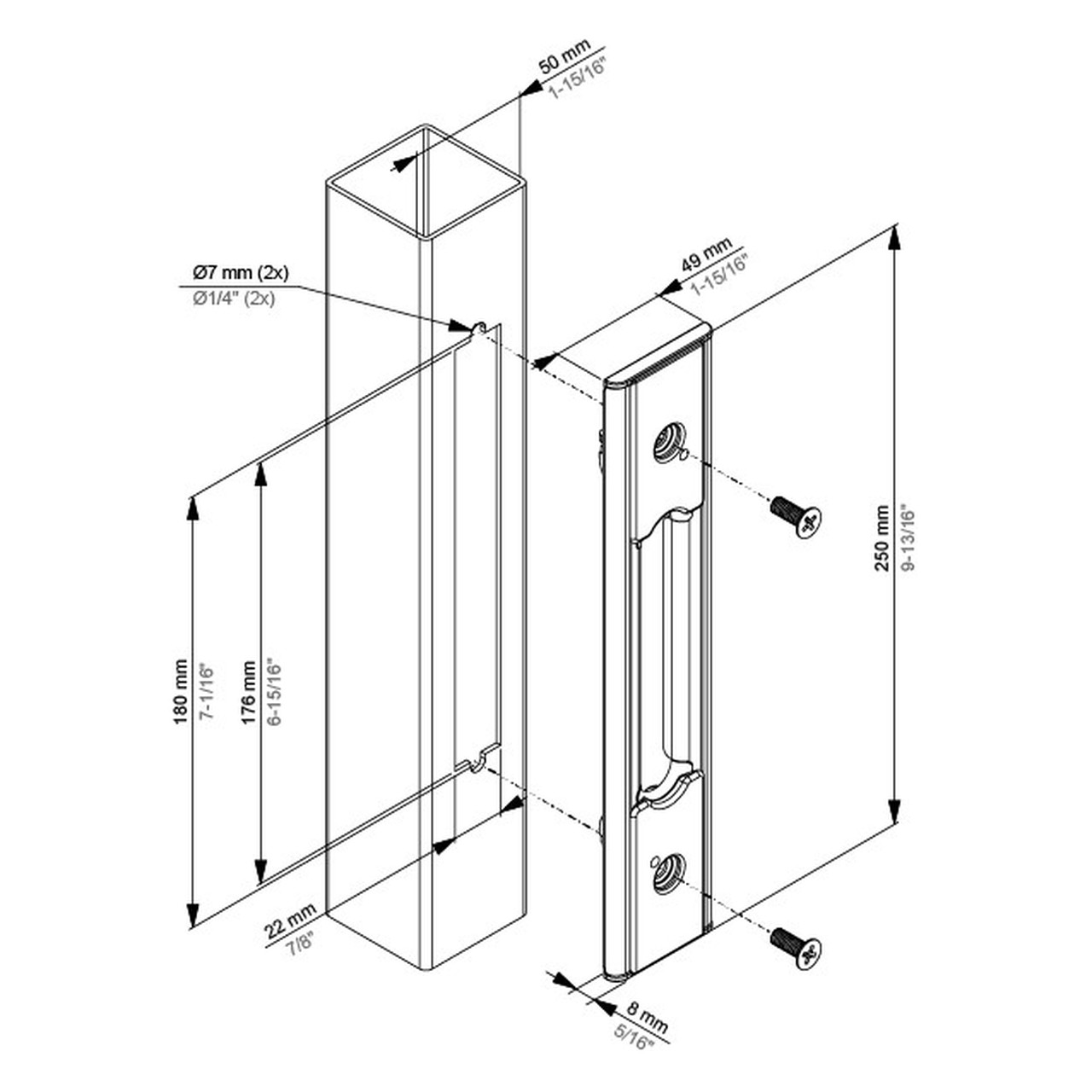

| Abmessungen | 250 × 49 × 8 mm |
| Ausklinkung im Pfosten | 22 × 176 mm (UNIWING) |
| Bohrbild | 2 × Ø 7 mm, Abstand 180 mm |
| Pfostenprofil | Vierkant ab 50 mm |
| Mindestabstand Tor – Pfosten | 10 mm |
| Dämpfung | integrierter Gummianschlag |
| Profilvorbereitung | UNIWING-Ausklinkung |
| Befestigung | Click-It und Quick-Fix, Sechskantschrauben HEX 5 |
| Anschlagrichtung | links und rechts einstellbar |
| Werkstoffe | Aluminium, Edelstahl, Polyacetal |
| Temperaturbereich | -30 °C bis +70 °C |
| Salzsprühtest | 500 Stunden |
| Prüfung | 500.000 Zyklen |
| Norm-Kontext | DIN EN 12209 (zugehöriges Schloss) |
Welcher Anschlag zu welchem Schiebetorschloss passt
Locinox baut die Schiebetor-Einsteckschlösser mit zwei Twistfinger-Größen — und für jede gibt es einen eigenen Anschlag. Der 33 mm hohe Twistfinger der S-Reihe greift in den Einbau-Anschlag SFKS, der 45 mm hohe der LS-Reihe in den Aufschraub-Anschlag SSKZ. Die beiden sind nicht gegeneinander austauschbar. Die Ausführung, die Sie gerade ansehen, ist farbig hervorgehoben und mit ▶ markiert.
| Anschlag | Bauart | Passende Schlossreihe | Konkrete Modelle |
| ▶ Locinox SFKS Sie sind hier | Einbau-Anschlag (in der UNIWING-Ausklinkung) | S-Reihe — Twistfinger 33 mm | FIFTYLOCK-S, SIXTYLOCK-S, EIGHTYLOCK-S |
| Locinox SSKZ-QF | Aufschraub-Anschlag (außen auf dem Pfosten) | LS-Reihe — Twistfinger 45 mm | FIFTYLOCK-LS, SIXTYLOCK-LS, EIGHTYLOCK-LS |
Prüfen Sie vor der Bestellung die Endung Ihres Schlosses: -S braucht den SFKS, -LS den SSKZ.
Montage
Der SFKS wird in eine UNIWING-Ausklinkung von 22 × 176 mm im Pfosten gesetzt — dasselbe Maß, das auch der Torflügel für das Schloss bekommt.
Montage Schritt für Schritt
- Pfostenprofil prüfen: Der SFKS ist für Vierkantpfosten ab 50 mm ausgelegt.
- Höhe vom Schloss übernehmen: Tor in Schließstellung bringen und die Höhe des Twistfingers auf den Pfosten übertragen.
- Ausklinkung setzen: UNIWING-Ausschnitt 22 × 176 mm einbringen, dazu die beiden Bohrungen Ø 7 mm im Abstand von 180 mm.
- Anschlag einsetzen: SFKS in die Ausklinkung führen und über Click-It fixieren.
- Verschrauben: Mit den Quick-Fix-Sechskantschrauben (HEX 5) festsetzen.
- Ausrichten und prüfen: Tor mehrfach schließen und abschließen — der Twistfinger muss ohne Widerstand hinter den Anschlag drehen, der Flügel sauber am Gummi auflaufen.
Hinweise aus der Praxis
- Die Endung des Schlosses entscheidet: Der SFKS gehört zur -S-Reihe mit 33 mm Twistfinger. Schlösser mit der Endung -LS haben einen 45 mm hohen Twistfinger und brauchen den Aufschraub-Anschlag SSKZ-QF.
- Ein Ausschnittmaß für beides: Schloss und Anschlag nutzen denselben UNIWING-Ausschnitt von 22 × 176 mm — das Werkzeug muss also nicht gewechselt werden.
- Gummianschlag nicht entfernen: Er fängt den auflaufenden Torflügel ab. Ohne ihn schlägt Metall auf Metall, und der Torrahmen nimmt über die Jahre Schaden.
Lieferumfang
- 1 × Locinox SFKS Einbau-Anschlag mit integriertem Gummianschlag
- Quick-Fix-Sechskantschrauben (HEX 5)
- Click-It-Befestigungselemente
Das Schiebetor-Einsteckschloss, der Europrofilzylinder und die Drückergarnitur gehören nicht zum Lieferumfang und werden getrennt bestellt.
Anwendung
Einsatzbereich und Normen-Kontext
Anwendungsbereich: Schiebetore aus Stahl, Aluminium, Holz und PVC an Betriebshöfen, Logistikflächen, Bauhöfen und in gewerblich genutzten Grundstückszufahrten. Der Anschlag sitzt am Pfosten und nimmt den Twistfinger des Torschlosses auf — erst diese Paarung hält den seitlich fahrenden Flügel in seiner Führung.
Normen-Kontext: Die zugehörigen Einsteckschlösser werden nach DIN EN 12209 bewertet, die passenden Europrofilzylinder nach DIN EN 1303. Locinox fertigt in Belgien; der SFKS besteht aus Aluminium, Edelstahl und Polyacetal, ist auf 500 Stunden Salzsprühtest und 500.000 Zyklen geprüft und für -30 °C bis +70 °C freigegeben.
Häufige Fragen
Zu welchen Schlössern passt der SFKS?
Zu den Schiebetor-Einsteckschlössern der S-Reihe mit 33 mm hohem Twistfinger: FIFTYLOCK-S (30 mm Dornmaß), SIXTYLOCK-S (40 mm) und EIGHTYLOCK-S (60 mm). Schlösser mit der Endung -LS haben einen 45 mm hohen Twistfinger und brauchen den Aufschraub-Anschlag SSKZ.
Warum ein Einbau-Anschlag statt eines Aufschraub-Anschlags?
Wegen des Spaltmaßes und der Optik. Der SFKS sitzt in einer Ausklinkung des Pfostens statt außen darauf. Dadurch fällt der Abstand zwischen Torflügel und Pfosten auf 10 mm zusammen, und der Anschlag trägt kaum auf.
Wozu der Gummianschlag?
Er fängt den auflaufenden Torflügel ab. Ein Schiebetor fährt mit Schwung in seine Endlage; ohne Dämpfung schlägt Metall auf Metall, und der Torrahmen nimmt über die Jahre Schaden.
Welche Ausklinkung braucht der SFKS?
Eine UNIWING-Ausklinkung von 22 × 176 mm, dazu zwei Bohrungen Ø 7 mm im Abstand von 180 mm. Das ist dasselbe Ausschnittmaß, das auch das Schloss im Torflügel bekommt — für beides wird also dasselbe Werkzeug gebraucht. Der Pfosten sollte ein Vierkantprofil ab 50 mm sein.
Hält der Anschlag im Winter und an der Küste?
Locinox gibt einen Temperaturbereich von -30 °C bis +70 °C an und hat den SFKS über 500 Stunden im Salzsprühtest sowie über 500.000 Zyklen geprüft. Die Hauptbestandteile bestehen aus Aluminium, Edelstahl und Polyacetal.
