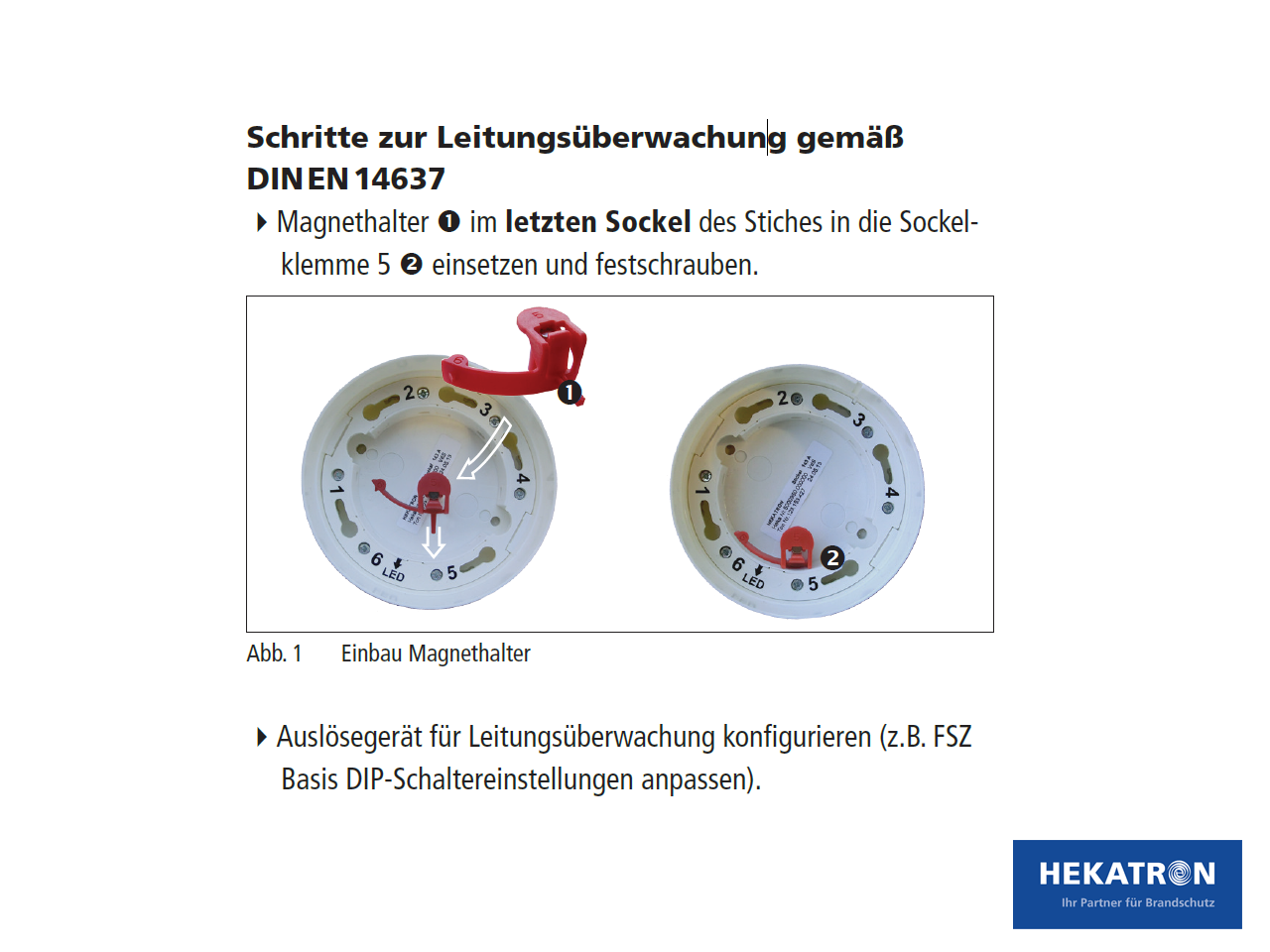

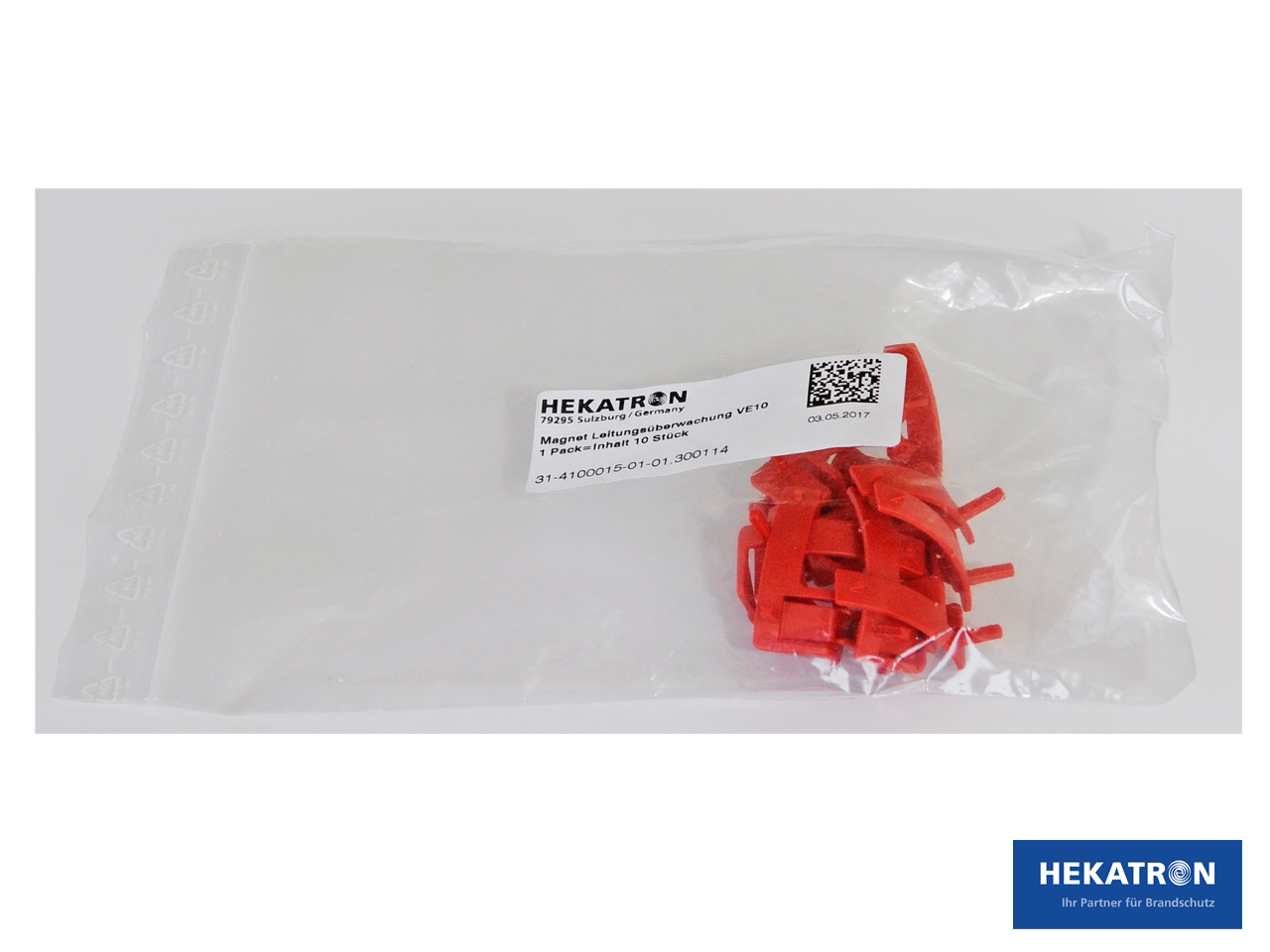

Magnetset zur Leitungsüberwachung VE10

Montagesockel 143 A - Rauchmelder Hekatron Das Montagesockel 143 A - Rauchmelder Hekatron ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Aufputz-Montagesockel für Decken- oder Sturzmontage Für Rauchschalter ORS 142 und Thermoschalter TDS 247 Schutzart IP 42, Farbe weiß ähnlich RAL 9010 Mit integriertem Magnet zur Leitungsüberwachung Kabeleinführung max. 9 mm Montagesockel 143 A – Standard für trockene Räume Der Hekatron Sockel 143 A ist die Standard-Aufputzdose für die Hekatron-Rauch- und Thermoschalter. Er wird an Decke oder Sturz montiert; der Melder rastet von unten ein. Der eingebaute Magnet im Sockel aktiviert die integrierte Leitungsüberwachung des ORS 142 – sofern an der Zentrale die LÜ aktiv ist. Geeignet für trockene Innenräume. Für Feuchträume die 143 AF-Variante mit Dichtung wählen. Technische Daten EigenschaftWert MontageAufputz, Decke oder Sturz SchutzartIP 42 Kabeleinführungmax. 9 mm Durchmesser Magnet für LÜintegriert Farbeweiß, ähnlich RAL 9010 KompatibelORS 142, TDS 247, ORS 142 AT RetroFit Sockel 143 – Übersicht SockelMontageBereich 143 A (dieses Produkt)Aufputz Decke/Sturztrockene Räume 143 AFAufputz Decke/SturzFeuchträume 143 WWandtrockene Räume 143 UHUnterputz / Hohldecketrockene Räume Konsolen für hohe Räume Bei Räumen über 5 m Höhe oder bei hohen Decken-Sturz-Abständen reicht der Sockel allein nicht – dort werden Konsolen eingesetzt: Konsole K 143-S – Sturzmontage, robust Konsole K 143-K – Kragarmmontage über 5 m, Wandbefestigung Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zum Sockel 143 A Wozu der Magnet im Sockel?Er aktiviert beim Einrasten des Melders die integrierte Leitungsüberwachung des ORS 142 – die Zentrale erkennt Fehler in der Verkabelung und meldet sie als Störung. Welche Melder passen?ORS 142, ORS 142 AT RetroFit und TDS 247. Sockel 143 A oder 143 AF?143 A für trockene Räume, 143 AF für Feuchträume mit Spritzwasser oder Kondensat. Wartung?Sockel ist wartungsfrei. Bei Meldertausch nach 8 Jahren bleibt der Sockel meist erhalten – wenn das Magnetset altert, gibt es Ersatz unter Magnetset Leitungsüberwachung VE10. 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder

Hekatron ORS 142 Optischer Rauchschalter Das Hekatron ORS 142 Optischer Rauchschalter ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Optischer Rauchschalter nach EN 54-7 für Feststellanlagen Weltweit meistverkaufter Schalter dieser Art – in allen DIBt-Bauartgenehmigungen gelistet Verschmutzungskompensation, Multi-Betriebszustandsanzeige (grün/gelb/rot) Revisionsanzeige nach DIN 14677 – Austausch nach 8 Jahren Sockel separat: 143 A / 143 AF / 143 W / 143 UH – je nach Montagesituation Optischer Rauchschalter ORS 142 Der ORS 142 ist der Standard-Rauchschalter für Feststellanlagen an Brand- und Rauchschutzabschlüssen. Er erkennt Schwel- und offene Brände nach dem Streulichtprinzip (EN 54-7) und löst über einen potentialfreien Öffner die angeschlossene Hekatron-Zentrale aus. Made in Germany. Mit Verschmutzungskompensation für die zwei- bis dreifache Standzeit zwischen Wartungen, integrierter Messkammerüberwachung und mehrfarbiger Zustandsanzeige für die schnelle Sichtdiagnose. Technische Daten EigenschaftWert FunktionsprinzipStreulicht (Tyndall-Effekt) Ansprechschwelle Rauchnach EN 54-7 Ansprechschwelle Temperatur70 ±5 °C Betriebsspannung18–28 V DC (max. 200 mVss Restwelligkeit) Stromaufnahme Ruhemax. 22 mA RelaisÖffner, max. 30 V DC / 1 A / 30 W SchutzartIP 42 Temperaturbereich−30 bis +60 °C Gewicht82 g AbmessungenØ 80 × H 33 mm Farbeweiß (RAL 9010) StandzeitAustausch nach 8 Jahren (DIN 14677) Leistungsmerkmale Verschmutzungskompensation – verlängert die Standzeit zwischen Wartungen Messkammerüberwachung – Eigendiagnose ohne externes Prüfen Multi-LED grün/gelb/rot für Betrieb, Verschmutzung, Alarm RS-Bus-Anschluss – Anbindung an RZA 142 Sammelanzeige (bis 20 Melder) Integrierte Leitungsüberwachung per Magnet im Sockel aktivierbar Zentrales-übergreifend kompatibel mit dormakaba, GEZE, Dictator, ECO Schulte u.a. Steuergeräten Welcher Sockel passt zum ORS 142? SockelMontageBereichSchutzart Sockel 143 AAufputz Decke/Sturztrockene RäumeIP 42 Sockel 143 AFAufputz Decke/SturzFeuchträumeIP 42 mit Dichtung Sockel 143 WWandtrockene RäumeIP 42 Sockel 143 UHUnterputz / Hohldecketrockene RäumeIP 42 Konsole K 143-SSturzmontagefür hohe Räume– Konsole K 143-KWand > 5 m HöheKragarmmontage– Alle Sockel passen mechanisch zum ORS 142 und TDS 247. Magnet zur Leitungsüberwachung ist im Sockel integriert (Ersatz: Magnetset Leitungsüberwachung VE10). Passende Hekatron Feststellanlagen-Zentrale Zentralemax. MelderEinsatz RSZ Kompaktintegriert + 2 extern1 Tür, integrierter Sturzrauchschalter FSZ Kompakt61 Tür, externe Melder FSZ Basis12Standard-Zentrale (meistverwendet) FSZ Pro20–24hohe Anforderungen, BMZ-Anbindung Zubehör & Wartung Magnetset Leitungsüberwachung VE10 – Ersatzmagnete für die Leitungsüberwachung im Sockel Hekatron Prüfaerosol 918/5 – jährliche Funktionsprüfung nach DIN 14677 HAT 02 – externer Handauslösetaster Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zum ORS 142 Welcher Sockel ist der richtige?143 A für trockene Decken-/Sturzmontage, 143 AF für Feuchträume, 143 W für Wandmontage, 143 UH für Unterputz/Hohldecke. Konsolen K 143-S/K für tiefe Räume. Wann ist der Wechsel fällig?Spätestens nach 8 Jahren – Pflicht nach DIN 14677. Die Multi-LED zeigt die Revisionsnotwendigkeit per gelbem Wechselblinken an. Welche Zentralen sind freigegeben?Alle Hekatron-Zentralen sowie zugelassene Steuergeräte anderer Hersteller (dormakaba, GEZE, Dictator, ECO Schulte, Tormax, Record etc.). Was leistet die Verschmutzungskompensation?Die Schwelle wird automatisch der schleichenden Verschmutzung angepasst – die Standzeit zwischen Wartungen verdoppelt bis verdreifacht sich. Darf der ORS 142 auf Fluchtwegen eingesetzt werden?Ja – im Gegensatz zum TDS 247 ist der ORS 142 für Flucht- und Rettungswege ausdrücklich freigegeben. 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder

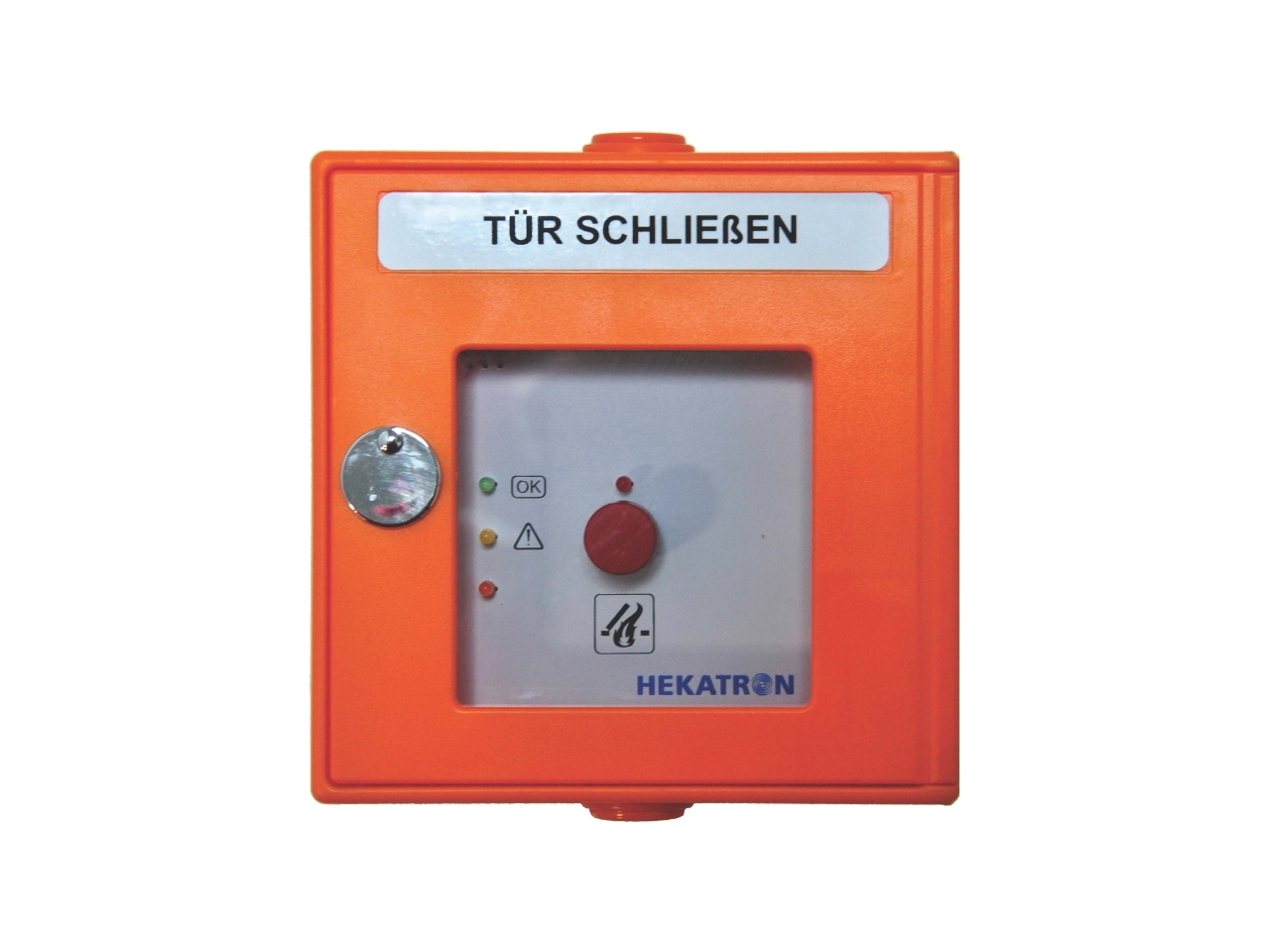

Hekatron DKT 02 or - Handauslösung orange Das Hekatron DKT 02 or - Handauslösung orange ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Druckknopftaster (orange) mit Sicherung gegen unbeabsichtigtes Auslösen Verhindert versehentliches Schließen der Tür – ideal für öffentliche Bereiche Sichtbare Beschriftung „Tür schließen" / „Tor schließen" Kompatibel mit allen Hekatron-Zentralen (RSZ / FSZ Kompakt / Basis / Pro) Robuste Aufputz-Bauform DKT 02 orange – Druckknopftaster mit Sicherung Der DKT 02 in orange ist eine spezielle Variante des Handauslösetasters, die ein versehentliches Schließen der Brandschutztür verhindert. Statt einer einfachen Drucktaste sitzt der Auslösepunkt hinter einer Glasscheibe oder einem Schlüsselverschluss – der Taster kann nicht aus Versehen gedrückt werden. Sinnvoll überall dort, wo Personen- oder Publikumsverkehr auf die Tür treffen kann – Eingangsbereiche, Schulflure, Krankenhausgänge, Kindergärten. Die orange Farbgebung sorgt für gute Sichtbarkeit und unterscheidet die Auslösefunktion von normalen Schaltern. Verfügbare Farben Der DKT 02 ist in drei Farben verfügbar – die Farbwahl orientiert sich häufig am Sicherheits- oder Designkonzept des Gebäudes: gelb – Signalfarbe für Notbedienung grau – neutrale Bauform für moderne Innenarchitektur orange – Akzentfarbe / Industriebereich Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zum DKT 02 Wann DKT 02 statt HAT 02?Wenn die Auslösestelle vor versehentlichem Schließen geschützt werden muss – z. B. an gut zugänglichen Wänden im öffentlichen Bereich. Wie wird unbeabsichtigtes Auslösen verhindert?Durch eine Glasscheibe oder einen Schlüsselverschluss vor dem eigentlichen Taster. Kompatibel zu welchen Zentralen?Allen Hekatron-Zentralen – RSZ Kompakt, FSZ Kompakt/Basis/Pro. Aufputz oder Unterputz?Aufputz-Bauform, robuste Konstruktion. 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder

GfS EH-Türwächter mit Funkweiterleitung - 990 040 Das GfS EH-Türwächter mit Funkweiterleitung - 990 040 ist ein Original-Bauteil aus dem Sortiment GfS Fluchtweg-Sicherung. Anwendungsbereich: GfS-Fluchtweg-Sicherung an Notausgangs- und Fluchttüren in Schulen, Kliniken, Hotels und öffentlichen Gebäuden. Einhand-Türwächter für Fluchttür-Drücker oder Stangengriff Verhindert unberechtigte Nutzung der Fluchttür im Alltag Lauter akustischer Alarm beim Betätigen — sofortige Warnung Leichte Bedienung im Notfall — Fluchtweg bleibt frei ArbStättV- und ASR-konforme Fluchtwegsicherung GFS EH-TÜRWÄCHTER® Der GfS EH-Türwächter® sichert den Notausgang und ermöglicht dessen Öffnung mit nur einem einzigen Handgriff. In Verschlussstellung sichert der GfS EH-Türwächter® den Türdrücker; die Tür kann im Notfall mit einer einzigen Öffnungsbewegung begangen werden. Durch das Herunterdrücken der Türklinke verschiebt sich der GfS EH-Türwächter® senkrecht nach unten und gibt der Klinke den Weg frei. Vorteile GfS EH-Türwächter Einhandbedienung im Notfall — Der Türwächter lässt sich im Evakuierungsfall sofort mit einer Hand bedienen – der Fluchtweg bleibt jederzeit nutzbar. Sofortiger akustischer Alarm — Lautes Warnsignal beim Betätigen – schreckt Missbraucher ab. Konform zur ArbStättV — Erfüllt die Anforderungen an Fluchtwegsicherung nach deutschem Arbeitsstättenrecht. Kompatibel mit Funkempfänger — Optional erweiterbar um Funk-Benachrichtigung an zentrale Stelle (Art. 990043). Typische Einsatzgebiete Fluchttüren mit Drücker oder Panikstangen-Griffen Kombinierbar mit GfS-Fluchttürhauben für höheren Schutz Öffentliche Gebäude, Schulen, Kliniken, Gewerbeobjekte Artikelnummer: 990040 Hersteller: GfS GmbH, Hamburg (ASSA ABLOY Gruppe) Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: GfS-Fluchtweg-Sicherung an Notausgangs- und Fluchttüren in Schulen, Kliniken, Hotels und öffentlichen Gebäuden. GfS-Türwächter, Fensterwächter, DEXCON und Fluchttürhauben entsprechen ArbStättV §4 und werden in Kombination mit Panikverschlüssen nach DIN EN 1125 oder Notausgangsverschlüssen nach DIN EN 179 eingesetzt. Original GfS Hamburg (ASSA ABLOY). Häufige Fragen (FAQ) Was unterscheidet EH-Türwächter von Schwenk-Türwächtern?Der EH-Türwächter (Einhand-Türwächter) wird direkt auf den Drücker oder die Stange montiert und löst beim Betätigen sofort aus. Der Schwenk-Türwächter (910000-Serie) wird UNTER dem Drücker montiert und muss vor dem Betätigen seitlich weggeschwenkt werden – beide Prinzipien sind für unterschiedliche Einbausituationen optimiert. Ist der Türwächter batterie- oder netzbetrieben?Standard: 9V-Blockbatterie (im Lieferumfang). Für Dauerbetrieb an einer BMA oder EMA gibt es die Funkweiterleitungsversion (990040) oder Signalerweiterungen für externe Stromversorgung. Kann ich ihn mit einer Fluchttürhaube kombinieren?Ja — die Fluchttürhauben (z.B. Typ K/D2/S/E/F) lassen sich problemlos über den montierten EH-Türwächter setzen. Beide Sicherheitsebenen ergänzen sich. Wie wird der Alarm deaktiviert?Das Gerät verstummt automatisch, sobald der Drücker in die Ruheposition zurückkehrt. Für eine Rückstellung per Schlüssel gibt es Ausführungen mit integriertem Profilhalbzylinder. Welche Normen erfüllen GfS-Komponenten?GfS-Fluchtweg-Sicherung erfüllt die Anforderungen der ArbStättV §4 und kombiniert mit Panikverschlüssen nach DIN EN 1125 oder Notausgangsverschlüssen nach DIN EN 179. Fluchtwegkennzeichnung nach DIN EN ISO 7010 (Piktogramme). Welche Normen sind im Sortiment von MK-Beschlaege relevant?Im Sortiment von MK-Beschlaege werden Komponenten nach DIN EN 1154 (Türschließer), DIN EN 1155 (Feststellanlagen), DIN EN 179 (Notausgangsverschluss) und DIN EN 1125 (Panikverschluss) gefuehrt. Wartung erfolgt nach DIN 14677 fuer Feststellanlagen. Lieferumfang GfS EH-Türwächter 1 × GfS EH-Türwächter (Einhand-Türwächter) 9V-Blockbatterie Befestigungsmaterial (Schrauben, Dübel falls nötig) Hinweispiktogramme selbstklebend Montage- und Bedienungsanleitung Passend dazu GfS EH-Türwächter 990 000 für Türklinken GfS EH-Türwächter mit Voralarm für Türklinken GfS EH-Türwächter an Stangengriffen - 994 000 Funkempfänger für GfS EH-Türwächter mit Funkweiterleitung GfS Funkrepeater 990048 Funkalarmleuchte für GfS EH-Türwächter mit Funkweiterleitung 📖 Ratgeber zum Thema Sie finden im Sicherheitstechnik Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps.

Hekatron AM 142 - Abschluss-Modul Das Hekatron AM 142 - Abschluss-Modul ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Abschluss-Modul für Feststellanlagen mit aktiver Leitungsüberwachung (LÜ) Pflicht-Komponente bei FSZ Basis und FSZ Pro mit LÜ nach EN 14637 Bei der RSZ Kompakt und FSZ Pro im Lieferumfang enthalten Wird am Ende der Brandmelder-Stichleitung montiert Erkennt Drahtbruch und Kurzschluss in der Stichleitung AM 142 – Abschluss-Modul für Stichleitungen Das AM 142 ist ein kleines, aber wichtiges Bauteil: Es schließt die Brandmelder-Stichleitung ab und ermöglicht der Hekatron-Zentrale die Leitungsüberwachung nach EN 14637. Drahtbrüche und Kurzschlüsse in der Stichleitung werden so als Störung erkannt – die Anlage wird sicher und revisionsfähig. Bei der FSZ Pro und der RSZ Kompakt liegt das AM 142 dem Lieferumfang bei. Bei der FSZ Basis ist es je nach Variante separat zu bestellen, sobald die Leitungsüberwachung aktiviert werden soll. Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zum AM 142 Wann brauche ich das AM 142?Wenn die Leitungsüberwachung in der Zentrale aktiviert ist (DIP 1 ON bei FSZ Basis, DIP 3 ON bei FSZ Pro). Brauche ich es immer?Nein – nur bei aktiver LÜ nach EN 14637. Bei Anlagen ohne LÜ entfällt das Modul. Wo wird es eingebaut?Am Ende der Brandmelder-Stichleitung – nach dem letzten Sockel. Bei 2-Stich-Betrieb ein AM 142 pro Stich. Wie groß ist das Modul?Sehr klein, passt in den Sockel oder in die Klemmdose hinter dem letzten Melder. 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder

Hekatron THM 439/485 Türhaftmagnet Das Hekatron THM 439/485 Türhaftmagnet ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Schwenkbarer Türhaftmagnet mit verdeckten Klemmen (lange Bauform) Auslegerlänge 485 mm, Haftkraft 490 N, 24 V DC Magnetkopf 360° drehbar – ideal bei nicht fluchtender Tür/Wand Passende Ankerplatten: ASS 55 (flach) oder AFS 55 (Winkel) Wandabstand bis ca. 47 cm — bei sehr tiefer Türleibung, Mauerwerk-Sprung oder Türverkleidung. Auslegerhaftmagnet THM 439/485 Der Hekatron THM 439/485 ist die schwenkbare Version mit 485 mm langem Ausleger. Wird der Türhaftmagnet nicht direkt an der Wand, sondern auf Abstand zur Tür benötigt – etwa bei tieferer Türleibung, Sturzkasten oder Mauerwerksprung – ist er die erste Wahl. Der Magnetkopf ist auf der Trägerplatte um 360° drehbar; auch leicht schräge Türsituationen lassen sich kompensieren. Die Anschlussklemmen sind verdeckt in der Grundplatte verlegt. Mit Freilaufdiode und Verpolschutz für den sicheren Betrieb an FSZ Basis, FSZ Pro, FSZ Kompakt und RSZ Kompakt. Technische Daten EigenschaftWert Auslegerlänge485 mm Haftkraft490 N Betriebsspannung24 V DC MagnetdurchmesserØ 55 mm Magnetkopf360° drehbar Anschlussklemmenverdeckt, Freilaufdiode + Verpolschutz SchutzartIP 40 Passende AnkerplattenASS 55 (flach) oder AFS 55 (Winkel) NormenEN 14637, DIN 14677, DIBt-Bauartgenehmigung THM 439 – welche Auslegerlänge? ModellAuslegerlängeTypischer Einsatz THM 439/185185 mmStandard-Türleibung bis ca. 16 cm Wandabstand THM 439/335335 mmTiefere Leibung, Sturzkasten, Wandbeschlag THM 439/485485 mmSehr tiefe Leibung, Mauerwerk-Sprung Vor der Bestellung den Wandabstand zur Anlagefläche der Tür ausmessen. Im Zweifel die nächstgrößere Auslegerlänge wählen – Reserve schadet nicht. Passende Hekatron Feststellanlagen-Zentrale Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab: ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2 externnein FSZ Kompakt1 Tür, externe Melder, designorientiert6nein FSZ BasisStandard-Zentrale (meistverwendet)12nein FSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Auslösung & Wartung Hekatron HAT 02 – Handauslösetaster für manuelle Türschließung (DIBt-Pflicht bei FSZ Kompakt) Hekatron Prüfaerosol 918/5 – für die jährliche Funktionsprüfung nach DIN 14677 Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zum THM 439/485 Wann lohnt sich der THM 439 statt eines THM 413/425?Immer wenn Türblattfläche und Wandfläche nicht in einer Ebene liegen. Der schwenkbare Kopf gleicht Toleranzen aus, ohne dass mit Distanzhülsen gearbeitet werden muss. Was bringt der drehbare Magnetkopf?Bei Türen, die schräg zur Wand laufen (z. B. abgeschrägte Wand, Sanierungsbau), kann die Magnetfläche so eingestellt werden, dass die Ankerplatte plan aufliegt – voller Haftkontakt = volle Haftkraft. Welche Ankerplatte zur THM 439-Reihe?Alle 439-Varianten (185/335/485) verwenden die gleichen Platten: ASS 55 oder AFS 55. Kann ich den 485er gegen den 185er tauschen?Mechanisch ja, der Lochabstand ist gleich. Die Zulassung (DIBt) ist von der Modellbezeichnung unabhängig – Hauptsache, die Haftfläche liegt sauber an der Ankerplatte an. Was leistet die Freilaufdiode?Beim Abschalten der Spule entsteht eine Induktionsspannung. Die Diode leitet sie kurz – schützt das Schaltrelais der Zentrale und verlängert die Lebensdauer der gesamten Anlage. 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder

Locinox VERTICLOSE-2 WALL — hydraulischer TorschließerHydraulischer Torschließer von Locinox. Für Tore bis 150 kg und 1500 mm Breite, 180° Öffnungswinkel. Aluminium-Gehäuse, temperaturkompensiert, 500.000 Zyklen geprüft. Kraftvoller, vielseitiger Torschließer zur WandmontageSpeziell für Wandmontage mit 90°-Winkel zum TorFür Tore bis 150 kg und 1.500 mm BreiteSpeziell entwickelter Arm dreht sich um Wand oder Pfosten — großer ÖffnungswinkelEinstellbare Schließgeschwindigkeit + EndschlagSchließkraft über vollen 180°Integrierte VorspannungQuick-Fix-Patent — präzise BefestigungEloxiertes Aluminiumgehäuse, kratzfestHightech-Innenkomponenten — außergewöhnlich lange LebensdauerEinfach zu öffnen — max. 25 Nm3 Jahre Garantie, 500.000 Zyklen Funktion und EinsatzgebietDer Locinox VERTICLOSE-2 WALL ist ein hydraulischer Torschließer aus Belgien — konstruiert für den dauerhaften Außeneinsatz an Dreh- und Gartentoren. Das Gehäuse aus Aluminium schützt die Hightech-Komponenten zuverlässig vor Witterung, der Hydraulik-Mechanismus arbeitet temperaturkompensiert und bietet eine konstante Schließgeschwindigkeit über das gesamte Jahr.Für Tore bis 150 kg Torgewicht und 1500 mm Torbreite. Öffnungswinkel 180°. Schließgeschwindigkeit und Endschlag sind getrennt einstellbar — das Tor schließt sanft an, rastet aber mit ausreichender Kraft ein, damit mechanische Schlösser zuverlässig einrasten. Locinox-Patente wie Quick-Fix-Montage und integrierte Vorspannung machen die Installation effizient.Einsatzbereich: Gartentore, Hoftore, Industrie- und Gewerbetore — links und rechtsdrehend einsetzbar. Auch in extremen Klimazonen zuverlässig dank Temperaturausgleich (−30 °C bis +70 °C). 3 Jahre Garantie nach Online-Registrierung, 500.000 Öffnungs-/Schließzyklen geprüft. Kernstärken im ÜberblickSpeziell für die Wandmontage konstruiert — Wenn der Torschließer nicht am Tor selbst, sondern senkrecht zur Tor-Ebene an einer Wand sitzen soll — dafür ist VERTICLOSE-2 WALL die spezifische Lösung.Speziell entwickelter Arm — Dreht sich elegant um Wand oder Pfosten und garantiert einen großen Öffnungswinkel auch in beengten Verhältnissen.Schließkraft über volle 180° — Auch am Ende des Schwenkbereichs ist die Schließkraft garantiert — kein schwacher Endschlag.Eloxiertes Aluminium mit Hightech-Innenleben — Robustes Gehäuse, langlebige Mechanik — außergewöhnliche Lebensdauer.Quick-Fix mit integrierter Vorspannung — Locinox-Patent + werkseitige Vorspannung = einfache Installation ohne Justage. Video-AnleitungOriginal-Montagevideo vom Hersteller Locinox - Modell VERTICLOSE-2-WALL: ► Verticlose-2 Wall - Locinox Installation Video Beim Klick auf das Vorschaubild wird das Video auf YouTube geoeffnet. Vorher findet keine Datenuebertragung statt.Technische DatenEigenschaftWertHerstellerLocinox BelgiumSerieVERTICLOSE-2 WALL (patentiert)Schloss-TypHydraulischer Torschließer für WandmontageMax. Torgewicht150 kgMax. Torbreite1.500 mmÖffnungswinkel180° — Wandmontage mit 90°-Winkel zum TorSchließgeschwindigkeiteinstellbarEndschlageinstellbarMax. Öffnungskraft25 NmTemperaturbereich−30 °C bis +70 °CMaterial GehäuseEloxiertes AluminiumBefestigungQuick-Fix (patentiert)VorspannungintegriertAbmessungen398 × 320 × 76 mmFarbeSilber (SILV)Zertifizierung500.000 Zyklen, 3 Jahre Garantie Empfohlenes Zubehör & KompatibilitätEmpfohlenes ZubehörLION-VTC-DRILL — BohrschabloneSHELL-RHINO-VTC — SchutzgehäuseRAIL-FIT — SchienenadapterKompatibilitätTortyp — Drehflügeltore mit Wandmontage des Schließers im 90°-WinkelSchließsysteme — Kompatibel mit Locinox-Einsteckschlössern und Codeschlössern Prüfungen & Garantie500.000 Zyklen getestetTemperaturausgleich −30 °C bis +70 °C3 Jahre Garantie nach Online-RegistrierungHergestellt in Belgien Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Industrie- und Sicherheits-Drehtore in Gewerbe, Logistik und Privatbereich. Locinox-Komponenten sind Premium-Tortechnik aus Belgien – feuerverzinkter Stahl oder Edelstahl, getestet auf hohe Zyklenzahl und Außentauglichkeit. Eingesetzt mit Schließsystemen nach DIN EN 12209 (Einsteckschlösser), DIN EN 1303 (Profilzylinder), DIN EN 179 (Notausgang) und DIN EN 1125 (Panik). 3 Jahre Locinox-Garantie nach Online-Registrierung. Häufige FragenWofür ist VERTICLOSE-2 WALL gemacht?Speziell für Situationen, in denen der Torschließer an einer Wand oder einem Pfosten im 90°-Winkel zum Tor montiert werden soll. Der spezielle Arm dreht sich um die Wand und garantiert einen großen Öffnungswinkel.Was unterscheidet WALL von Standard-VERTICLOSE-2?Die Standard-VERTICLOSE-2 wird am Tor selbst befestigt (Pfostenmontage). WALL ist für Wandmontage im 90°-Winkel — wenn die Wand parallel zur Tor-Ebene steht.Welche Tor-Größen?Bis 150 kg und 1.500 mm Breite — wie Standard-VERTICLOSE-2.Welche Garantie?3 Jahre, 500.000 Zyklen.Welche Farbe?Silber (SILV) — eloxiertes Aluminium. Andere Farben auf Anfrage. Welche Garantie und Herkunft hat das Locinox-Produkt?Locinox produziert in Belgien mit hohen Fertigungsstandards. 3 Jahre Garantie nach Online-Registrierung bei Locinox. Alle Komponenten werden auf hohe Zyklenzahl und Außentauglichkeit getestet – Standard für gewerbliche Tortechnik. 📖 Ratgeber zum Thema Sie finden im Türschließer Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Locinox Industrie-TortechnikLocinox TorbänderLocinox Torschließer

Hekatron 143 AF Sockel - Feuchtraummontage Das Hekatron 143 AF Sockel - Feuchtraummontage ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Aufputz-Sockel mit Dichtung – für Feuchträume Für ORS 142 und TDS 247 Schutzart IP 42, mit Magnet für die Leitungsüberwachung Decken- und Sturzmontage in feuchter Umgebung Schützt Sockel und Klemmen gegen Spritzwasser, Kondensat, Reinigungswasser Feuchtraum-Sockel 143 AF Der Sockel 143 AF ist die Feuchtraum-Variante des 143 A. Eine umlaufende Dichtung schützt das Innere des Sockels und die Anschlussklemmen gegen Spritzwasser, Kondensat oder Schwallwasser bei Reinigung. Eingesetzt wird er überall dort, wo der ORS 142 oder TDS 247 in Räumen mit erhöhter Feuchtigkeit montiert werden muss – Tiefkühlhäuser, Gewerbeküchen, Sanitärbereiche, Tiefgaragen-Abluftschächte. Wann Sockel 143 AF? UmgebungSockel Standard-InnenraumSockel 143 A Feuchtraum, Kondensat, SpritzwasserSockel 143 AF WandmontageSockel 143 W Unterputz / HohldeckeSockel 143 UH Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zum Sockel 143 AF Was ist der Unterschied zum 143 A?Der AF hat eine umlaufende Dichtung, die Sockel und Klemmen gegen Feuchtigkeit schützt. Mechanisch sonst identisch. Welche Melder?ORS 142 und TDS 247. Für TDS 247 ist der AF besonders sinnvoll, da Wärmemelder oft in Räumen mit Wasserdampf eingesetzt werden. Schutzart genug für Reinigung mit Hochdruck?IP 42 schützt gegen Spritzwasser, nicht gegen Strahlwasser. Hochdruckreinigung im direkten Strahl auf den Melder vermeiden. 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder

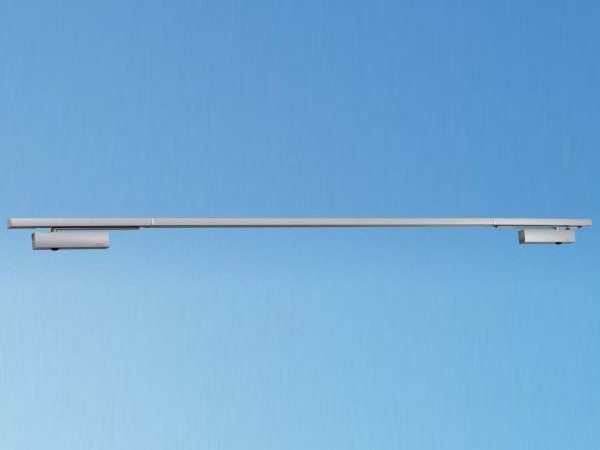

GEZE R-ISM-Gleitschiene TS 5000 Komplettset Gleitschiene und TürschließerDurchgehende Gleitschiene mit integriertem Rauchschalter, Rauchschalterzentrale (RSZ) und mechanischer Schließfolgeregelung für zweiflügelige Brandschutztüren, 230V AC, silberfarbig Kurz & KnappDurchgehende Gleitschiene mit integriertem Rauchschalter, RSZ und SchließfolgeregelungMacht aus zwei GEZE TS 5000 eine autarke Feststellanlage (FSA Typ 1 nach DIN 14677)230V AC / 50 Hz Netzanschluss — keine externe Zentrale erforderlichAbmessungen: 2740 × 55 × 30 mm (Überlänge: 3140 mm verfügbar)Feststellbereich 80°–130°, beidseitig (Gang- und Standflügel)Verschmutzungsanzeige und Alarmschwellennachführung integriertPotenzialfreier Kontakt zur Einbindung in GebäudeleittechnikBandabstand: 1500–2800 mm (Überlänge bis 3200 mm)Rauchschalter-Tausch nach 8 Jahren (DIN 14677) GEZE R-ISM-Gleitschiene — Feststellanlage in einer SchieneDie GEZE R-ISM-Gleitschiene verwandelt zwei einzelne GEZE TS 5000 Türschließer in eine vollständige, autarke Feststellanlage (FSA Typ 1 nach DIN 14677). Rauchschalter, Rauchschalterzentrale (RSZ), elektrische Feststellung und mechanische Schließfolgeregelung sind in einer durchgehenden Gleitschiene (2740 × 55 × 30 mm) vereint.Die Gleitschiene arbeitet mit 230V AC / 50 Hz. Eine externe Zentrale oder separate Rauchmelder sind nicht erforderlich. Bei Rauchentwicklung löst der integrierte Rauchschalter über die RSZ die Feststellung aus — die Tür schließt selbstständig mit korrekter Schließfolge (Standflügel vor Gangflügel).Die R-ISM-Gleitschiene ist die kompakteste Lösung für Feststellanlagen an zweiflügeligen Brandschutztüren. Im Vergleich zur E-ISM-Gleitschiene (24V DC, externe Komponenten) entfällt die separate Verdrahtung von Rauchmeldern und RSZ. Technische DatenEigenschaftWertTypR-ISM-Gleitschiene (Bandseite)Für Türschließer2× GEZE TS 5000FSA-TypTyp 1 nach DIN 14677 (autark)Spannungsversorgung230V AC / 50 HzAbmessungen (B × H × T)2740 × 55 × 30 mmÜberlänge (B × H × T)3140 × 55 × 30 mmBandabstand min.1500 mmBandabstand max.2800 mm (Überlänge 3200 mm)Gangflügelbreite min.875 mmStandflügelbreite min.400 mmFeststellbereich80°–130° (beidseitig)RauchschalterIntegriertRauchschalterzentrale (RSZ)IntegriertSchließfolgeregelungMechanisch (ISM), integriertVerschmutzungsanzeigeJaAlarmschwellennachführungJaPotenzialfreier KontaktJa (Abfrage Offenhaltung)Zusätzliche RauchmelderAnschließbarOberflächeSilberfarbig (RAL 9006 ähnlich)EinsatzortNur InnenwändeRauchschalter-Tauschzyklus8 Jahre (DIN 14677) KompatibilitätKomponenteDetailsTürschließer2× GEZE TS 5000 (Art. 027333) — identisch zu ISM und E-ISMMontageplatteR-ISM-Montageplatte (Art. 118690) — Pflicht bei BrandschutztürenHandauslösetasterAS 500 (Art. 116266) — normativ vorgeschriebenFunkmodulGC 171 (Art. 163051) für kabellose AnbindungNachrüstung von ISM auf R-ISM: Gleitschiene tauschen, Montageplatte tauschen (118702 → 118690), 230V AC Anschluss verlegen. Neuabnahme durch autorisierte Fachkraft erforderlich. R-ISM-Gleitschienen-VariantenVarianteFeststellungArt.-Nr. (silber)R-ISMBeidseitig (Gang- + Standflügel)115614R-ISM/GNur Gangflügel115619R-ISM/SNur Standflügel160545R-ISM/0Ohne Feststellung (nur Überwachung)160543R-ISM ÜberlängeBeidseitig, bis 3200 mm Bandabstand115626 Normen & ZulassungenDIN EN 1155 — Elektrisch gesteuerte FeststellvorrichtungenDIN EN 14637 — Feststellanlagen für Feuer-/RauchschutztürenDIN 14677-1 — Instandhaltung von FeststellanlagenDIN 14677-2 — Anforderungen an die FachkraftEN 54-7 — Optische RauchschalterDIBt-Bauartgenehmigung — als Teil des GEZE FA GC 150 Systems Wartung und PrüfintervalleIntervallPrüfungDurchführungMonatlichFunktionsprüfung mit PrüfaerosolEingewiesene PersonJährlichVollständige FachprüfungFachkraft nach DIN 14677-2TauschzyklenKomponenteTauschzyklusIntegrierter Rauchschalter8 Jahre (DIN 14677)Der Rauchschalter kann nicht gereinigt oder geöffnet werden. Bei Ansprechen der Verschmutzungsanzeige ist ein Austausch erforderlich. Häufig gestellte FragenWas ist in der R-ISM-Gleitschiene integriert?Rauchschalter, Rauchschalterzentrale (RSZ), elektrische Feststellung und mechanische Schließfolgeregelung — alles in einer Schiene. Es werden keine externen Komponenten benötigt.Welche Türschließer passen zur R-ISM-Gleitschiene?Zwei GEZE TS 5000 (Art. 027333). Die Schließer sind identisch zu den Versionen für ISM und E-ISM.Was ist der Unterschied zwischen R-ISM und E-ISM?R-ISM: Rauchschalter und RSZ in der Gleitschiene integriert (230V AC, autark). E-ISM: externe RSZ und Rauchmelder erforderlich (24V DC). R-ISM ist kompakter, E-ISM flexibler bei der Rauchmelder-Platzierung.Brauche ich die R-ISM-Montageplatte?Ja. Die Montageplatte R-ISM (Art. 118690) ist bei Feuer- und Rauchschutztüren zwingend erforderlich. Sie ist nicht identisch mit der ISM/E-ISM-Montageplatte (Art. 118702).Wann muss der Rauchschalter getauscht werden?Nach 8 Jahren gemäß DIN 14677. Der Rauchschalter kann nicht gereinigt oder geöffnet werden. Die Verschmutzungsanzeige warnt rechtzeitig.Kann ich von einer ISM-Gleitschiene auf R-ISM umrüsten?Ja. Gleitschiene tauschen, Montageplatte tauschen (118702 → 118690), 230V AC Anschluss verlegen. Die Türschließer (2× TS 5000) bleiben. Neuabnahme durch autorisierte Fachkraft erforderlich.Welche R-ISM-Variante brauche ich?R-ISM (115614): Feststellung beidseitig (Standard). R-ISM/G: nur Gangflügel. R-ISM/S: nur Standflügel. R-ISM/0: keine Feststellung, nur Rauchüberwachung + Schließfolgeregelung.

Montagesockel 143 A - Rauchmelder Hekatron Das Montagesockel 143 A - Rauchmelder Hekatron ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Aufputz-Montagesockel für Decken- oder Sturzmontage Für Rauchschalter ORS 142 und Thermoschalter TDS 247 Schutzart IP 42, Farbe weiß ähnlich RAL 9010 Mit integriertem Magnet zur Leitungsüberwachung Kabeleinführung max. 9 mm Montagesockel 143 A – Standard für trockene Räume Der Hekatron Sockel 143 A ist die Standard-Aufputzdose für die Hekatron-Rauch- und Thermoschalter. Er wird an Decke oder Sturz montiert; der Melder rastet von unten ein. Der eingebaute Magnet im Sockel aktiviert die integrierte Leitungsüberwachung des ORS 142 – sofern an der Zentrale die LÜ aktiv ist. Geeignet für trockene Innenräume. Für Feuchträume die 143 AF-Variante mit Dichtung wählen. Technische Daten EigenschaftWert MontageAufputz, Decke oder Sturz SchutzartIP 42 Kabeleinführungmax. 9 mm Durchmesser Magnet für LÜintegriert Farbeweiß, ähnlich RAL 9010 KompatibelORS 142, TDS 247, ORS 142 AT RetroFit Sockel 143 – Übersicht SockelMontageBereich 143 A (dieses Produkt)Aufputz Decke/Sturztrockene Räume 143 AFAufputz Decke/SturzFeuchträume 143 WWandtrockene Räume 143 UHUnterputz / Hohldecketrockene Räume Konsolen für hohe Räume Bei Räumen über 5 m Höhe oder bei hohen Decken-Sturz-Abständen reicht der Sockel allein nicht – dort werden Konsolen eingesetzt: Konsole K 143-S – Sturzmontage, robust Konsole K 143-K – Kragarmmontage über 5 m, Wandbefestigung Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zum Sockel 143 A Wozu der Magnet im Sockel?Er aktiviert beim Einrasten des Melders die integrierte Leitungsüberwachung des ORS 142 – die Zentrale erkennt Fehler in der Verkabelung und meldet sie als Störung. Welche Melder passen?ORS 142, ORS 142 AT RetroFit und TDS 247. Sockel 143 A oder 143 AF?143 A für trockene Räume, 143 AF für Feuchträume mit Spritzwasser oder Kondensat. Wartung?Sockel ist wartungsfrei. Bei Meldertausch nach 8 Jahren bleibt der Sockel meist erhalten – wenn das Magnetset altert, gibt es Ersatz unter Magnetset Leitungsüberwachung VE10. 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder

Hekatron ORS 142 Optischer Rauchschalter Das Hekatron ORS 142 Optischer Rauchschalter ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Optischer Rauchschalter nach EN 54-7 für Feststellanlagen Weltweit meistverkaufter Schalter dieser Art – in allen DIBt-Bauartgenehmigungen gelistet Verschmutzungskompensation, Multi-Betriebszustandsanzeige (grün/gelb/rot) Revisionsanzeige nach DIN 14677 – Austausch nach 8 Jahren Sockel separat: 143 A / 143 AF / 143 W / 143 UH – je nach Montagesituation Optischer Rauchschalter ORS 142 Der ORS 142 ist der Standard-Rauchschalter für Feststellanlagen an Brand- und Rauchschutzabschlüssen. Er erkennt Schwel- und offene Brände nach dem Streulichtprinzip (EN 54-7) und löst über einen potentialfreien Öffner die angeschlossene Hekatron-Zentrale aus. Made in Germany. Mit Verschmutzungskompensation für die zwei- bis dreifache Standzeit zwischen Wartungen, integrierter Messkammerüberwachung und mehrfarbiger Zustandsanzeige für die schnelle Sichtdiagnose. Technische Daten EigenschaftWert FunktionsprinzipStreulicht (Tyndall-Effekt) Ansprechschwelle Rauchnach EN 54-7 Ansprechschwelle Temperatur70 ±5 °C Betriebsspannung18–28 V DC (max. 200 mVss Restwelligkeit) Stromaufnahme Ruhemax. 22 mA RelaisÖffner, max. 30 V DC / 1 A / 30 W SchutzartIP 42 Temperaturbereich−30 bis +60 °C Gewicht82 g AbmessungenØ 80 × H 33 mm Farbeweiß (RAL 9010) StandzeitAustausch nach 8 Jahren (DIN 14677) Leistungsmerkmale Verschmutzungskompensation – verlängert die Standzeit zwischen Wartungen Messkammerüberwachung – Eigendiagnose ohne externes Prüfen Multi-LED grün/gelb/rot für Betrieb, Verschmutzung, Alarm RS-Bus-Anschluss – Anbindung an RZA 142 Sammelanzeige (bis 20 Melder) Integrierte Leitungsüberwachung per Magnet im Sockel aktivierbar Zentrales-übergreifend kompatibel mit dormakaba, GEZE, Dictator, ECO Schulte u.a. Steuergeräten Welcher Sockel passt zum ORS 142? SockelMontageBereichSchutzart Sockel 143 AAufputz Decke/Sturztrockene RäumeIP 42 Sockel 143 AFAufputz Decke/SturzFeuchträumeIP 42 mit Dichtung Sockel 143 WWandtrockene RäumeIP 42 Sockel 143 UHUnterputz / Hohldecketrockene RäumeIP 42 Konsole K 143-SSturzmontagefür hohe Räume– Konsole K 143-KWand > 5 m HöheKragarmmontage– Alle Sockel passen mechanisch zum ORS 142 und TDS 247. Magnet zur Leitungsüberwachung ist im Sockel integriert (Ersatz: Magnetset Leitungsüberwachung VE10). Passende Hekatron Feststellanlagen-Zentrale Zentralemax. MelderEinsatz RSZ Kompaktintegriert + 2 extern1 Tür, integrierter Sturzrauchschalter FSZ Kompakt61 Tür, externe Melder FSZ Basis12Standard-Zentrale (meistverwendet) FSZ Pro20–24hohe Anforderungen, BMZ-Anbindung Zubehör & Wartung Magnetset Leitungsüberwachung VE10 – Ersatzmagnete für die Leitungsüberwachung im Sockel Hekatron Prüfaerosol 918/5 – jährliche Funktionsprüfung nach DIN 14677 HAT 02 – externer Handauslösetaster Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zum ORS 142 Welcher Sockel ist der richtige?143 A für trockene Decken-/Sturzmontage, 143 AF für Feuchträume, 143 W für Wandmontage, 143 UH für Unterputz/Hohldecke. Konsolen K 143-S/K für tiefe Räume. Wann ist der Wechsel fällig?Spätestens nach 8 Jahren – Pflicht nach DIN 14677. Die Multi-LED zeigt die Revisionsnotwendigkeit per gelbem Wechselblinken an. Welche Zentralen sind freigegeben?Alle Hekatron-Zentralen sowie zugelassene Steuergeräte anderer Hersteller (dormakaba, GEZE, Dictator, ECO Schulte, Tormax, Record etc.). Was leistet die Verschmutzungskompensation?Die Schwelle wird automatisch der schleichenden Verschmutzung angepasst – die Standzeit zwischen Wartungen verdoppelt bis verdreifacht sich. Darf der ORS 142 auf Fluchtwegen eingesetzt werden?Ja – im Gegensatz zum TDS 247 ist der ORS 142 für Flucht- und Rettungswege ausdrücklich freigegeben. 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder

Montagesockel 143 W - Rauchmelder Hekatron Das Montagesockel 143 W - Rauchmelder Hekatron ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Aufputz-Sockel zur Wandmontage – speziell für Sturzmelder Für ORS 142 und TDS 247 in trockenen Räumen Mit Magnet zur Leitungsüberwachung Klassischer Einbau über dem Türsturz, ohne Zwischenkonsole Robuste Aufnahme, einfache Verkabelung über seitliche Kabeleinführung Sockel 143 W für Sturzmontage Der Sockel 143 W ist die Wand-Variante der 143-Sockel-Reihe. Er wird klassisch über dem Türsturz angebracht, sodass der ORS 142 bzw. TDS 247 horizontal nach unten zeigt – die typische Position für Sturzmelder einer Feststellanlage. Unterschied zum 143 A: das Gehäuse ist für die seitliche Wandbefestigung optimiert. Wann Sockel 143 W? SituationSockel Direkt an der Decke143 A Über dem Türsturz an der Wand143 W Hohe Decke / KragarmmontageKonsole K 143-K Sturzmontage mit KonsoleKonsole K 143-S Häufige Fragen zum Sockel 143 W Wofür ist der 143 W gedacht?Für die klassische Sturzmontage über der Tür – Melder zeigt nach unten, Sockel sitzt direkt an der Wand. Welche Melder passen?ORS 142 und TDS 247. Was, wenn die Wand zu hoch ist?Bei Räumen mit hohem Sturz oder über 5 m Deckenhöhe ist eine Konsole erforderlich – K 143-K für Kragarm, K 143-S für Sturz mit Verlängerung. Kompatibilität und Wartung Der Hekatron Montagesockel 143 W ist Teil der zugelassenen Hekatron-Feststellanlagen-Familie und kompatibel mit den Rauchschaltern ORS 142 und Sockel-Pendants 143 A (trocken) und 143 AF (feucht). Die jährliche Wartung nach DIN 14677 prüft Sockelbefestigung, Kontakte und Leitungsdurchführung. Bei DIBt-Zulassung der Feststellanlage muss die normgerechte Montageposition mit Konsole K 143-S oder K 143-K eingehalten werden. 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder

FSZ Basis Feststellanlagen-Zentrale Das FSZ Basis Feststellanlagen-Zentrale ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Standard-Feststellanlagen-Zentrale – die meistverwendete Hekatron-Zentrale Stromversorgung, Steuerung, integrierter Handauslösetaster (50×50 mm), Alarmspeicher und Resettaster in einem Bis zu 12 Melder, 1-Stich oder 2-Stich-Betrieb (DIP) 400 mA Ausgangsstrom, 1 Relaisausgang, IP 30/65 (mit Kabelverschraubung) Made in Germany, EN 14637, DIBt Z-6.500-2427 Hekatron FSZ Basis – die Standard-Zentrale Die FSZ Basis ist die meistverwendete Feststellanlagenzentrale von Hekatron. In einem 146×146 mm-Gehäuse stecken alle Bauteile, die für eine konforme Feststellanlage gebraucht werden: primärgetaktetes Schaltnetzteil mit 24 V DC und 400 mA Ausgang, Steuerlogik, ein integrierter Handauslösetaster (50×50 mm mit Einschubstreifen „Tür/Tor schließen"), Alarmspeicher, Resettaster und ein potentialfreier Wechslerelais-Ausgang. Die Zentrale steuert bis zu 12 Brandmelder (ORS 142, TDS 247) und einen Türhaftmagneten – wahlweise im 1-Stich oder 2-Stich-Betrieb mit Leitungsüberwachung nach EN 14637. Bei Netzausfall fällt der Magnet stromlos, die Tür schließt durch den Türschließer (Fail-Safe). Technische Daten FSZ Basis EigenschaftWert Eingangsspannung230 V AC, 50/60 Hz Nennstromaufnahme80 mA Leistungsaufnahme18,4 VA Ausgangsspannung24 V DC Ausgangsstrom400 mA Restwelligkeit200 mVss Relais1 Wechsler, max. 250 V AC oder 30 V DC, max. 5 A SchutzartIP 30 (Rückseite) / IP 65 (mit Kabelverschraubung) SchutzklasseII mit Funktionserdung Temperaturbereich−10 bis +50 °C Abmessungen146 × 146 × 60,5 mm Gewicht420 g GehäuseABS/PC weiß (RAL 9003) NormenEN 14637, VdS G 213091, DIBt Z-6.500-2427 Leistungsmerkmale Integrierter Handauslösetaster 50×50 mm – externer HAT optional Integrierter Resettaster 3 DIP-Schalter für Leitungsüberwachung, Stichbetrieb, Alarmspeicher Flexible Kabeleinführung (Rückseite IP 30 oder oben/unten IP 65 mit 3×M16 + 1×M20) 3 Status-LEDs grün (Betrieb), rot (Alarm), orange (Störung) – mit Blinkcodes Montage: Aufputz Wand/Decke, Schaltschrank oder Hutschiene 35 mm (jeweils mit Adapter) Kompatible Komponenten KomponenteEmpfehlung BrandmelderORS 142 (optisch), TDS 247 (Wärme) Handauslösung externHAT 02 TürhaftmagnetTHM 425 (686 N), THM 413 (490 N), THM 439-Reihe AnkerplatteASS 65 oder AFS 65 (zum THM 425) FunkanbindungORS 155 F Funkset via Funkmodul FM 155 F AbschlussmodulAM 142 (bei aktiver Leitungsüberwachung) Welche Hekatron-Zentrale für welche Anlage? ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2neinFSZ Kompakt1 Tür, externe Melder6neinFSZ BasisStandard-Zentrale (meistverwendet)12neinFSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) FSZ Basis vs. FSZ Pro Wenn die Anlage hohe Anforderungen hat (BMZ-Anbindung, Notstromversorgung, Hupe, mehr Melder, 2 Relaisausgänge), führt der Weg zur FSZ Pro. Die FSZ Basis bleibt die richtige Wahl für Standard-Feststellanlagen mit bis zu 12 Meldern. Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zur FSZ Basis Brauche ich einen externen Handauslösetaster?Optional. Der HAT ist bereits integriert (50×50 mm). Externe Taster wie der HAT 02 sind nur bei abweichenden Bedienpositionen sinnvoll. Notstrom?Die FSZ Basis hat keine Notstromversorgung. Bei Netzausfall schließt die Tür sicher (Fail-Safe). Wer Notstrom braucht, nimmt die FSZ Pro mit ESM Pro Modul. Wie viele Melder pro Stich?Mit Leitungsüberwachung 12 pro Stich (DIBt). Im 2-Stich-Betrieb 12 pro Stich frei verteilbar. Welche Hutschiene?Standard-DIN-Hutschiene 35 mm – für die Schaltschrankmontage gibt es einen separaten Adapter. Welche LED bedeutet was?Grün = Betrieb. Rot = Alarm (Brand erkannt oder HAT). Orange = Störung mit Blinkcode (Schleifenfehler, Übertemperatur, Überstrom). 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder

Hekatron FSZ Pro - Feststellanlagen- Zentrale Das Hekatron FSZ Pro - Feststellanlagen- Zentrale ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Top-Zentrale für komplexe Feststellanlagen mit hohen Anforderungen 900 mA Ausgangsstrom (mehr als doppelt so viel wie FSZ Basis), bis zu 24 Melder Integrierte Hupe 65 dB(A), 2 Relaisausgänge, externer Alarmeingang für BMZ/GLT Stille Schließung (DIP 6), 6 DIP-Schalter für umfangreiche Konfiguration Optional: ESM Pro Energiespeichermodul für Notstrombetrieb Hekatron FSZ Pro – die Top-Zentrale Die FSZ Pro ist die leistungsstärkste Hekatron-Feststellanlagenzentrale. Sie ist die richtige Wahl, wenn eine Anlage mehrere Magnete versorgen soll, mehr als 12 Melder braucht, an eine Brandmeldeanlage (BMZ) oder Gebäudeleittechnik (GLT) angebunden wird oder bei Netzausfall noch eine bestimmte Zeit weiterlaufen muss. Im Gegensatz zur FSZ Basis sind verbaut: 900 mA Ausgangsstrom, integrierte Hupe (65 dB(A) in 1 m, 60 s gepuffert), zwei potentialfreie Relais-Ausgänge, ein externer Alarmeingang sowie das Plug-in ESM Pro, das bei Bedarf direkt auf die Leiterplatte aufgesteckt wird – damit überbrückt die Anlage Netzausfälle und kann den Schließvorgang akustisch und über Relais signalisieren. Technische Daten FSZ Pro EigenschaftWert Eingangsspannung230 V AC, 50/60 Hz Nennstromaufnahme234 mA Leistungsaufnahme53,8 VA Ausgangsspannung24 V DC Ausgangsstrom900 mA Hupe65 dB(A) in 1 m, 60 s gepuffert Relais2 Wechsler potentialfrei, max. 250 V AC / 30 V DC, max. 5 A SchutzartIP 30 / IP 65 (mit Kabelverschraubung) Temperaturbereich−10 bis +50 °C Abmessungen146 × 146 × 60,5 mm Gewicht477 g (522 g mit ESM Pro) GehäuseABS/PC weiß (RAL 9003) NormenEN 14637, DIBt Z-6.500-2359, VdS Leistungsmerkmale 900 mA Ausgangsstrom – versorgt mehrere Haftmagnete und viele Melder gleichzeitig Bis zu 24 Brandmelder (12 pro Stich im 2-Stich-Betrieb mit LÜ) Integrierter HAT (50×50 mm), 180° drehbar montierbar Integrierte Hupe 65 dB(A) – 60 s netzunabhängig gepuffert 2 Relaisausgänge potentialfrei (250 V AC / 5 A) für GLT, Hupe extern, Optik Externer Alarmeingang für BMZ/GLT-Anbindung Stille Schließung (DIP 6) – HAT löst ohne Relais-Alarmweiterleitung aus ESM Pro Plug-in (optional) für Notstromversorgung Kompatible Komponenten KomponenteEmpfehlung BrandmelderORS 142, TDS 247, ORS 155 F Funk via FM 155 F TürhaftmagnetTHM 425 (686 N), THM 425-1 (1.372 N), THM 439-Reihe TorsignalTSG 100 Torsignalgeber – Abschluss-Schließsignalisierung Handauslösung externHAT 02 NotstromversorgungESM Pro (Plug-in, exklusiv für FSZ Pro) Welche Hekatron-Zentrale für welche Anlage? ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2neinFSZ Kompakt1 Tür, externe Melder6neinFSZ BasisStandard-Zentrale (meistverwendet)12neinFSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Komponenten einer kompletten Feststellanlage FunktionKomponente BranderkennungORS 142 (optisch) oder TDS 247 (Wärme) Sockel/KonsoleSockel 143 A oder Konsole K 143-S/K SteuerungFSZ Basis / FSZ Pro / FSZ Kompakt / RSZ Kompakt TürfeststellungTHM 425 oder THM 413 / THM 439 AnkerplatteASS 65 (zu THM 425) bzw. AFS 55 / AFS 65 HandauslösungHAT 02 (Pflicht bei FSZ Kompakt) WartungPrüfaerosol 918/5, Prüfbuch, Abnahmeschild Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zur FSZ Pro Wann lohnt sich die FSZ Pro statt FSZ Basis?Bei mehr als 12 Meldern, bei mehreren Magneten, bei BMZ/GLT-Anbindung, bei Notstromforderung oder wenn die Hupe und der zweite Relaisausgang gebraucht werden. Was bringt das ESM Pro?Notstromversorgung – nach Netzausfall puffert es entweder alle Ausgänge max. 3 s (DIP 5 OFF) oder die 24-V-Versorgung bis zur Entladung (DIP 5 ON, ca. 25 s bei 6×ORS + 1×ROLP). Was ist „Stille Schließung"?DIP 6 ON: HAT löst die Tür ohne Relais-Alarmweiterleitung an die GLT aus. Sinnvoll bei Routinen, in denen der Alarmpfad nicht aktiv werden soll. Wie wird die FSZ Pro montiert?Identisch zur FSZ Basis – Aufputz Wand/Decke, im Schaltschrank oder auf Hutschiene 35 mm (mit Adapter). Lochbild 128×128 mm. Externe BMZ-Anbindung?Ja – über den Alarmeingang AL_IN+/AL_IN−. Die BMZ kann die FSZ Pro auslösen, parallel zur Branderkennung über die ORS-Stiche. 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder
