Handlauf und Trennwand: Stützen auswählen und montieren
- KWS unterscheidet Handlaufstützen für aufliegende, vorgeschraubte und Brüstungshandläufe.
- Zwischen zwei Handlaufstützen liegen je nach Wand und Belastung höchstens 800 bis 1.200 mm.
- KWS nennt für Wandhandläufe 50 mm lichtes Maß zur Wand und 800 bis 1.150 mm Abstand zum Fußboden.
- Trennwandstützen gibt es mit flacher Auflage, U-Auflage oder Winkelauflage, teils höhenverstellbar.
- Für Nassräume empfiehlt KWS Stützen aus Edelstahl-Rostfrei.
Handlaufstützen halten einen Handlauf an der Wand, Trennwandstützen tragen Trennwände über dem Boden. Beide Stützenarten führt MK-Beschläge von KWS in Aluminium, Stahl und Edelstahl. Dieser Ratgeber zeigt, welche Bauarten es gibt und worauf Sie bei der Montage achten.
Welche Handlaufstützen gibt es?
KWS teilt Handlaufstützen in drei Arten ein: für aufliegende Handläufe, für vorgeschraubte Handläufe und für Brüstungshandläufe. Hauptsächlich werden sie für Wandhandläufe in Fluren und Treppenaufgängen eingesetzt, in öffentlichen Gebäuden wie in Wohnbereichen.

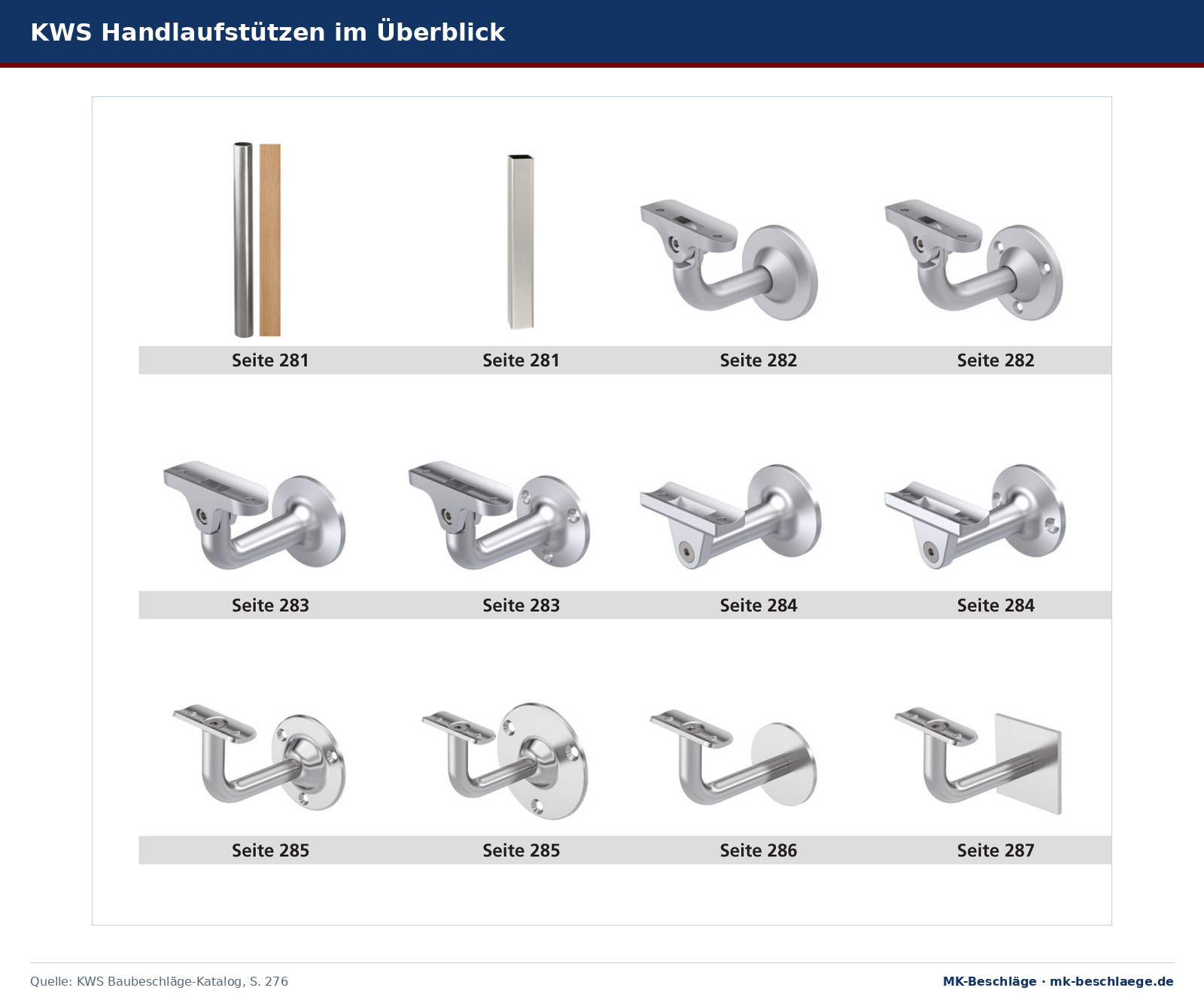

Die KWS Handlaufstützen unterscheiden sich in Auflage und Befestigung. Abbildung aus dem KWS Baubeschläge-Katalog.
- Schräge Handläufe an Treppen: Bei den Baureihen KWS 4511 bis 4518, 4530 bis 4541, 4578 und 4579 sowie 4678 bis 4681 lässt sich zusätzlich der Winkel einstellen, zum Beispiel KWS 4516 Handlaufstütze.
- Verstellbarer Wandabstand: KWS 4550 verstellbare Handlaufstütze ist für 50 bis 65 mm Wandabstand verstellbar, KWS 4560 Handlaufstütze verstellbar für 40 bis 50 mm.
- Werkstoffe: Stahl, Edelstahl-Rostfrei oder Aluminium, jeweils in mehreren Oberflächen.
Alle KWS-Handlaufstützen finden Sie in der Kategorie KWS Handlaufstützen, weitere Halter aus Edelstahl unter Handlaufträger.
Handlauf montieren: Abstände und Höhe
Die folgenden Werte nennt KWS für seine Handlaufstützen. Welche Höhe am Bau vorgeschrieben ist, regeln die Bauvorschriften; KWS weist ausdrücklich darauf hin, sie zu beachten.
| Punkt | Angabe von KWS |
|---|---|
| Abstand zwischen zwei Stützen | 800 bis 1.200 mm, je nach Wandbeschaffenheit und Belastung nicht überschreiten |
| Lichtes Maß zur Wand | 50 mm |
| Abstand zum Fußboden | 800 bis 1.150 mm (Katalog); die Broschüre KWS Handlaufsysteme empfiehlt 850 bis 900 mm |
| Befestigung | solides Befestigungsmaterial, das zum Untergrund vor Ort passt |
Trennwandstützen: Auflage und Höhe wählen
Trennwandstützen werden vor allem in Wasch- und Toilettenräumen und Umkleiden eingebaut, außerdem für Zwischenwände in Büros. KWS unterscheidet sie nach Höhe, Bauart und Auflage:

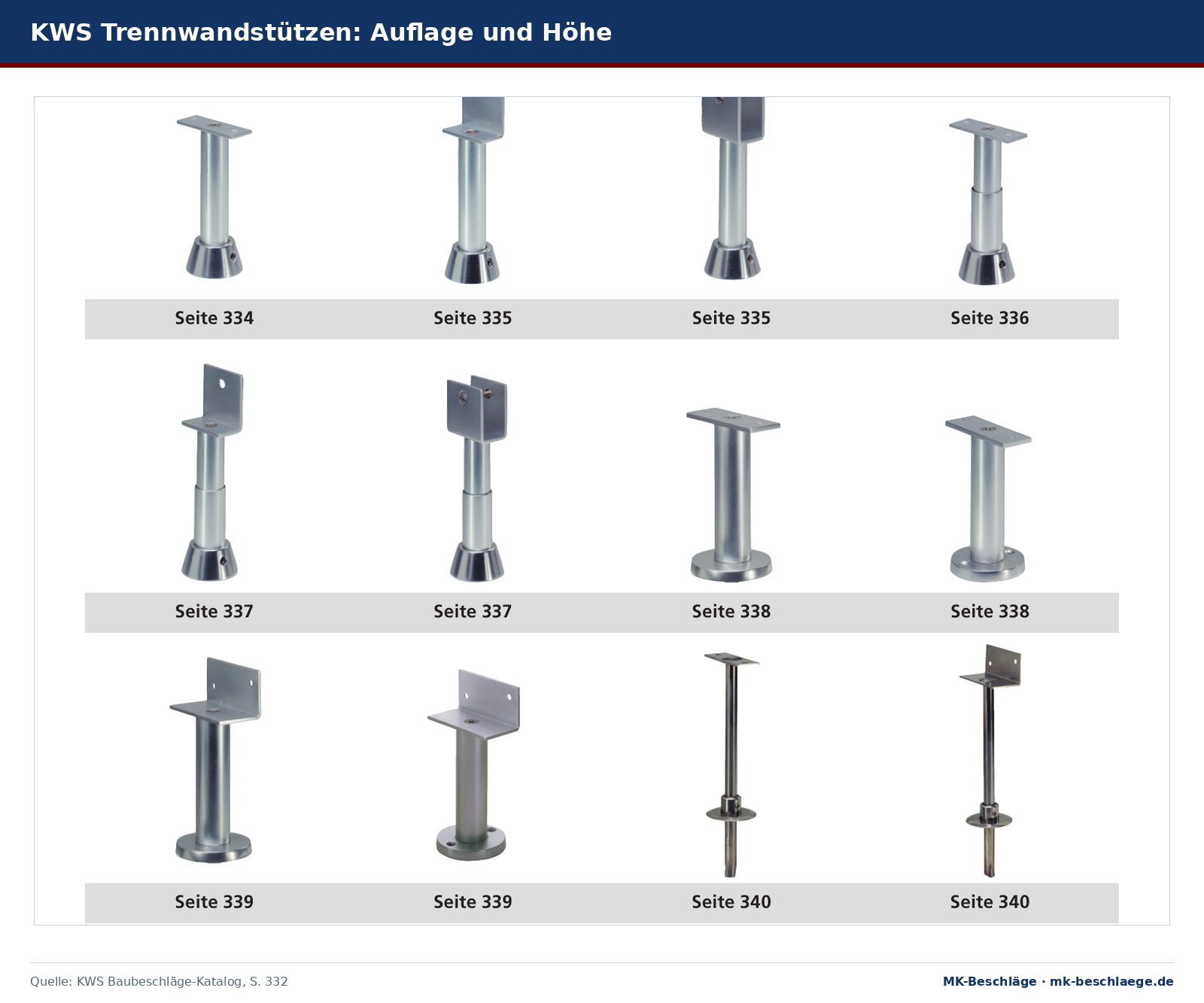

Trennwandstützen gibt es mit flacher Auflage, U- oder Winkelauflage, fest oder verstellbar. Abbildung aus dem KWS Baubeschläge-Katalog.
- Flache Auflage, zum Beispiel KWS 4201 Trennwandstütze 100 mm hoch
- Winkelauflage, zum Beispiel KWS 4211 Trennwandstütze 100 mm hoch
- U-Auflage, zum Beispiel KWS 4221 Trennwandstütze
Legen Sie vor der Montage das Maß zwischen Boden und Trennwand fest. Die festen Stützen der Reihe 4201 bis 4203 sind 100, 120 oder 150 mm hoch. Wer nachjustieren will, nimmt eine höhenverstellbare Stütze: Die Baureihen KWS 4231 bis 4233, 4241 bis 4243, 4251 bis 4253 und 4101 bis 4103 lassen sich um 25 mm verstellen, KWS 4231 Trennwandstütze etwa von 100 bis 125 mm. KWS 4290 Trennwandstütze ist 145 bis 185 mm hoch, wird verdeckt befestigt und lässt sich bis 40 mm justieren.
Montiert wird so: Bodenrosette auf den Boden schrauben, Stütze einstecken, mit der Klemmschraube sichern. Damit mehrere Stützen in einer Flucht stehen, liegt bei mehreren Modellen eine Exzenterscheibe bei, mit der sich Abweichungen der Bohrung bis 4 mm aus der Mitte ausgleichen lassen.
Alle Modelle finden Sie unter KWS Trennwandstützen, das ganze Sortiment unter Handlauf und Trennwand.
Häufige Fragen
In welcher Höhe wird ein Handlauf montiert?
KWS gibt 800 bis 1.150 mm Abstand zum Fußboden an, die Broschüre KWS Handlaufsysteme empfiehlt 850 bis 900 mm. Maßgeblich sind die Bauvorschriften für Ihr Gebäude.
Wie viele Handlaufstützen brauche ich?
Zwischen zwei Stützen dürfen je nach Wand und Belastung 800 bis 1.200 mm nicht überschritten werden. KWS plant für seine Handlaufsysteme 2 Stützen bis 1.600 mm Gesamtlänge, 3 bis 2.800 mm, 4 bis 4.000 mm und 5 bis 5.000 mm.
Welcher Durchmesser passt auf KWS-Handlaufstützen?
Die runden KWS-Handlaufsysteme sind für Edelstahlrohr und Holz mit Ø 40 mm ausgelegt. Daneben gibt es ein kantiges System mit 30 x 30 mm. Prüfen Sie die Auflage der Stütze (gewölbt oder flach) passend zum Handlauf.
Kann ich die Höhe einer Trennwandstütze nachträglich ändern?
Ja, mit den höhenverstellbaren Baureihen um 25 mm, mit KWS 4290 bis 40 mm. Die feste Stütze KWS 4201 lässt sich zur Anpassung an Bodenunebenheiten um 5 bzw. 10 mm kürzen.
Welches Material eignet sich für Nassräume?
KWS empfiehlt für Nassräume besonders Stützen aus Edelstahl-Rostfrei, weil sie korrosionsbeständig sind.
