Stangenführung unten mit Kunststoffbuchse für 10 mm Rundstange
Lieferzeit 4-6 Werktage
Produktinformationen "Stangenführung unten mit Kunststoffbuchse für 10 mm Rundstange"
WSS Stangenführung unten mit Kunststoffbuchse für 10 mm Rundstange
Die WSS Stangenführung unten mit Kunststoffbuchse ist eine Führungsplatte aus Edelstahl, die eine Rundstange mit 10 mm Durchmesser am unteren Ende des Standflügels führt.
- Für Rundstangen Ø 10 mm, Bohrung Ø 10,5 mm mit Kunststoffbuchse
- Edelstahl V2A blank

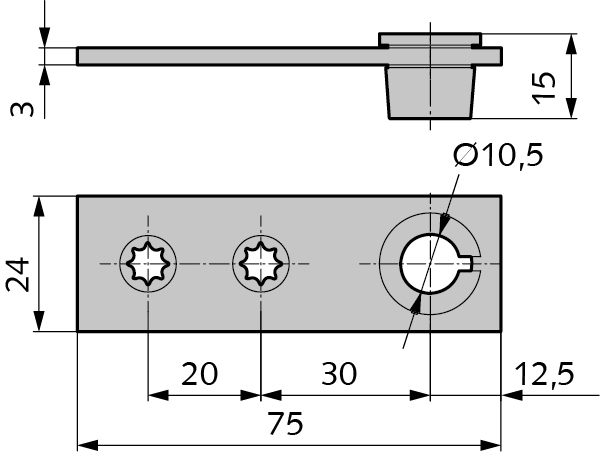

- Platte 75 x 24 mm, 3 mm stark, laut Maßzeichnung
- Zubehör der WSS Standflügel-Sets, Serie 200
- Passend zum Kantriegel VARIO LINE
Anwendung
Einsatz am Standflügel
Am Standflügel einer zweiflügeligen Tür führt der Kantriegel zwei Treibstangen nach oben und unten. Unten am Flügel führt die Stangenführung die Rundstange, die Bohrung ist mit einer Kunststoffbuchse ausgekleidet. WSS weist darauf hin, dass die Stangenführung unten beim Standflügel-Set 1 separat bestellt werden muss.
Technische Daten
Maße und Werkstoff
| Bauart | Stangenführung unten mit Kunststoffbuchse |
| Für | Rundstange Ø 10 mm |
| Bohrung | Ø 10,5 mm |
| Plattenmaß | 75 x 24 mm |
| Plattenstärke | 3 mm |
| Gesamthöhe mit Buchse | 15 mm |
| Material / Oberfläche | V2A blank |
| Serie | WSS Systemschlösser Serie 200, Zubehör Standflügel |
| EAN | 4063662143047 |
Häufige Fragen
Wofür brauche ich die Stangenführung unten?
Sie führt die untere Treibstange des Kantriegels am Standflügel. Beim WSS Standflügel-Set 1 ist sie nicht enthalten und wird separat bestellt.
Für welche Stange ist sie gedacht?
Für Rundstangen mit 10 mm Durchmesser. Die Bohrung misst laut Maßzeichnung 10,5 mm und ist mit einer Kunststoffbuchse ausgekleidet.
Aus welchem Material ist die Stangenführung?
Die Platte ist aus Edelstahl V2A blank, die Buchse aus Kunststoff.
Was gehört sonst zur Verriegelung des Standflügels?
Der Kantriegel VARIO LINE mit Klapphebel, zwei Treibstangen Ø 10 mm, die Bodenbuchse für 10 mm Rundstange und die Schließplatte für 10 mm Rundstange. Die Treibstangen führen wir nicht.
Lieferumfang
- 1 Stangenführung unten mit Kunststoffbuchse
