Kantriegel VARIO LINE - Dornmaß 44/48 mm Edelstahl
75,51 €*
inkl. MwSt
63,45 €
zzgl. MwSt
Lieferzeit 4-6 Werktage
Produktinformationen "Kantriegel VARIO LINE - Dornmaß 44/48 mm Edelstahl"
Kantriegel VARIO LINE - Dornmaß 44/48 mm Edelstahl
Der Kantriegel VARIO LINE ist ein Einsteck-Kantriegel für den Standflügel zweiflügeliger Türen, der über einen Klapphebel zwei Treibstangen gleichzeitig 20 mm nach oben und nach unten verschiebt und den Flügel so oben im Sturz und unten im Boden verriegelt
- Dornmaß variabel — 44 mm vormontiert, durch Versetzen der geschraubten Stangenanschlüsse auf 48 mm umstellbar
- Hub 20 mm nach oben und unten — sichere Verriegelung, verhindert bei doppelseitig wirkenden Kantriegeln ein Verziehen der Tür
- Flachstulp 22 × 3 mm, eckig, Stulplänge 285 mm — Befestigung über zwei M5-Schrauben im Lochabstand 256 mm
- Stangenanschlüsse M10 für Rundstangen Ø 10 mm — Treibstangen werden bauseits abgelängt und sind nicht im Lieferumfang
- Edelstahl V2A matt gebürstet — korrosionsbeständig, auch für feuchte und stark frequentierte Bereiche
- Betätigung über Klapphebel im Stulp — bündig, ohne aufliegende Bauteile am Türblatt

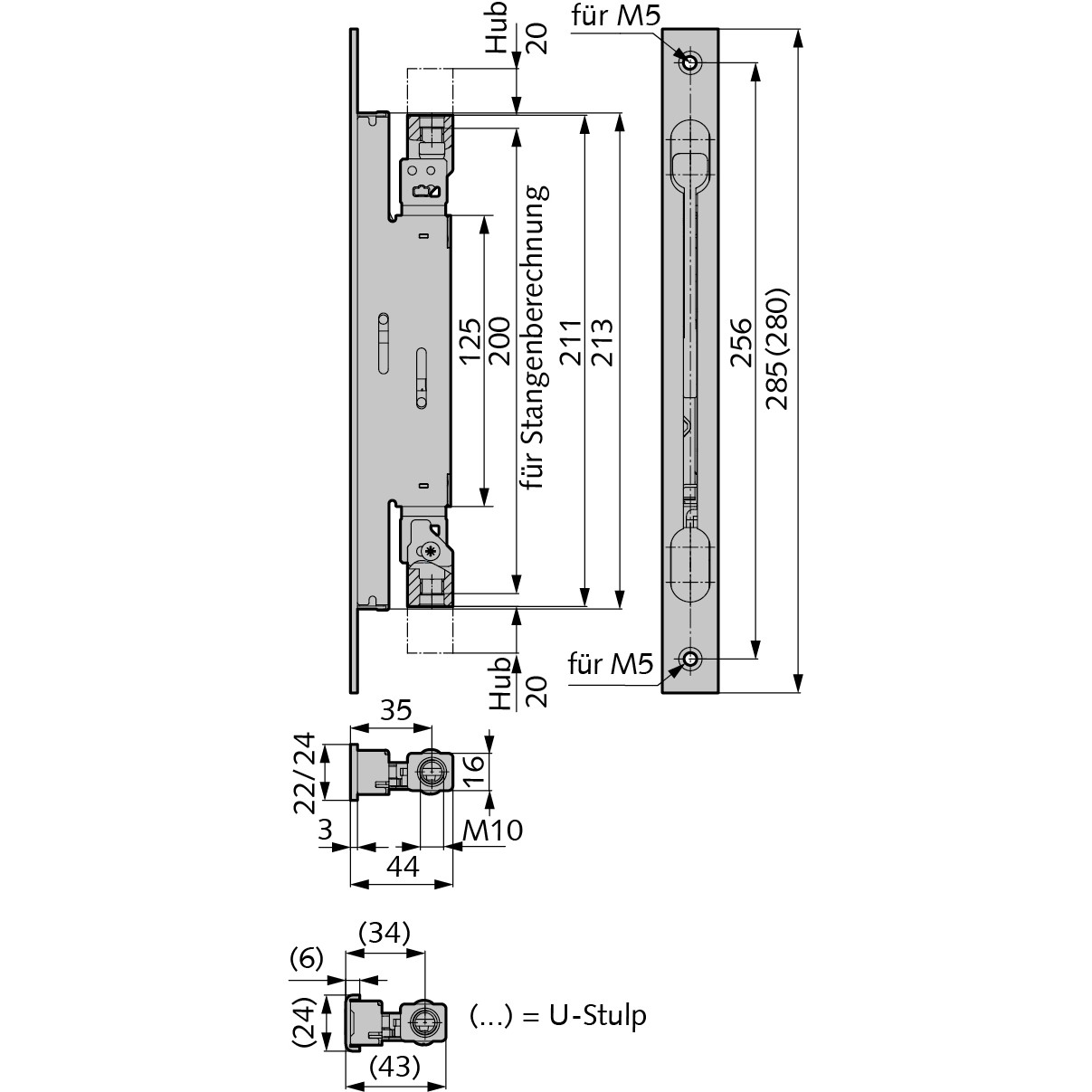

Technische Daten
Spezifikation und Werkstoff
| Artikelnummer | 07.330.2000.426 |
| Bauart | Einsteck-Kantriegel (Treibriegel) für den Standflügel zweiflügeliger Türen |
| Betätigung | Klapphebel |
| Dornmaß | 44 mm vormontiert, umsetzbar auf 48 mm |
| Stulp | Flachstulp, eckig, 22 × 3 mm |
| Stulplänge | 285 mm |
| Befestigung | 2 Schrauben M5, Lochabstand 256 mm |
| Hub | 20 mm, nach oben und unten wirkend |
| Stangenanschlüsse | M10, für Treibstangen Ø 10 mm (2 Stück je Riegel) |
| Material / Oberfläche | Edelstahl V2A matt gebürstet |
| EAN / GTIN | 4063662089956 |
| Hersteller | Wilh. Schlechtendahl & Söhne GmbH & Co. KG, Heiligenhaus |
Anwendung
Einsatzbereich und Montage
Anwendungsbereich: Standflügelverriegelung zweiflügeliger Türen im Objekt-, Gewerbe- und Industriebau — überall dort, wo der zweite Flügel dauerhaft geschlossen bleibt und nur bei Bedarf geöffnet wird. Der Kantriegel wird in die Falzfläche des Standflügels eingelassen und über zwei M5-Schrauben im Stulp befestigt; über den Klapphebel fahren beide Treibstangen gleichzeitig 20 mm aus. Weil oben und unten zeitgleich verriegelt wird, kann sich der Flügel nicht verziehen.
Die Besonderheit der Serie VARIO LINE: Die Stangenanschlüsse sind geschraubt und lassen sich versetzen. Dieser Artikel deckt damit die Dornmaße 44 mm (vormontiert) und 48 mm ab — ein Riegel für zwei Einbausituationen, was Lagerhaltung und Nachrüstung vereinfacht. Als Treibstangen dienen Rundstangen Ø 10 mm mit einseitigem Gewinde M10, zwei Stück je Riegel; sie werden bauseits auf die Türhöhe abgelängt und gehören nicht zum Lieferumfang.
Einsatz in Brand- und Rauchschutztüren: Dazu können wir keine Auskunft geben. Die Standflügelverriegelung ist Bestandteil der geprüften Türkonstruktion — welche Beschläge dort zulässig sind, legt allein die Zulassung beziehungsweise Leistungserklärung der konkreten Tür fest. Das ist vor dem Einbau vom Verwender selbst zu prüfen, im Zweifel beim Türhersteller. Gleiches gilt für die dort geforderte Schließfolgeregelung nach DIN EN 1158. Für die selbsttätige Standflügelverriegelung führen wir alternativ den WSS Schnappriegel 07.450; eine Übersicht aller Bauformen finden Sie in der Kategorie Kantriegel.
Häufige Fragen
Wofür wird der Kantriegel VARIO LINE eingesetzt?
Er verriegelt den Standflügel einer zweiflügeligen Tür. Über den Klapphebel werden zwei Treibstangen gleichzeitig je 20 mm nach oben in den Sturz und nach unten in den Boden geschoben. Der Standflügel bleibt damit fest geschlossen, während der Gangflügel normal benutzt wird — üblich in Objekt-, Gewerbe- und Industriebauten.
Was bedeutet „Dornmaß variabel“ bei der Serie VARIO LINE?
Die Stangenanschlüsse sind geschraubt und lassen sich versetzen. Dadurch deckt ein Riegel mehrere Dornmaße ab: bis 40 mm sind bis zu vier Dornmaße möglich, über 40 mm zwei. Dieser Artikel ist auf 44 mm vormontiert und lässt sich auf 48 mm umstellen.
Sind die Treibstangen im Lieferumfang enthalten?
Nein. Geliefert wird der Kantriegel selbst. Passend sind Rundstangen Ø 10 mm mit einseitigem Gewinde M10, zwei Stück je Riegel (WSS-Zubehör 07.211, u. a. in Edelstahl V2A, Stahl verzinkt und Aluminium eloxiert, Längen 1.000 und 1.500 mm). Die Stangen werden bauseits auf die Türhöhe abgelängt.
Welche Stulpmaße hat dieser Kantriegel?
Flachstulp, eckig, 22 × 3 mm bei 285 mm Stulplänge. Befestigt wird über zwei Schrauben M5 im Lochabstand 256 mm. Der Klapphebel liegt im Stulp, es stehen keine Bauteile über die Falzfläche des Türblatts hinaus.
Darf der Kantriegel in eine Brand- oder Rauchschutztür eingebaut werden?
Dazu können wir keine Auskunft geben. Die Standflügelverriegelung gehört zur geprüften Türkonstruktion — welche Beschläge dort zulässig sind, ergibt sich ausschließlich aus der Zulassung beziehungsweise Leistungserklärung der konkreten Tür. Bitte prüfen Sie das vor dem Einbau selbst und halten Sie im Zweifel Rücksprache mit dem Türhersteller.
