Türfeststeller Dictator ZE - Blackline

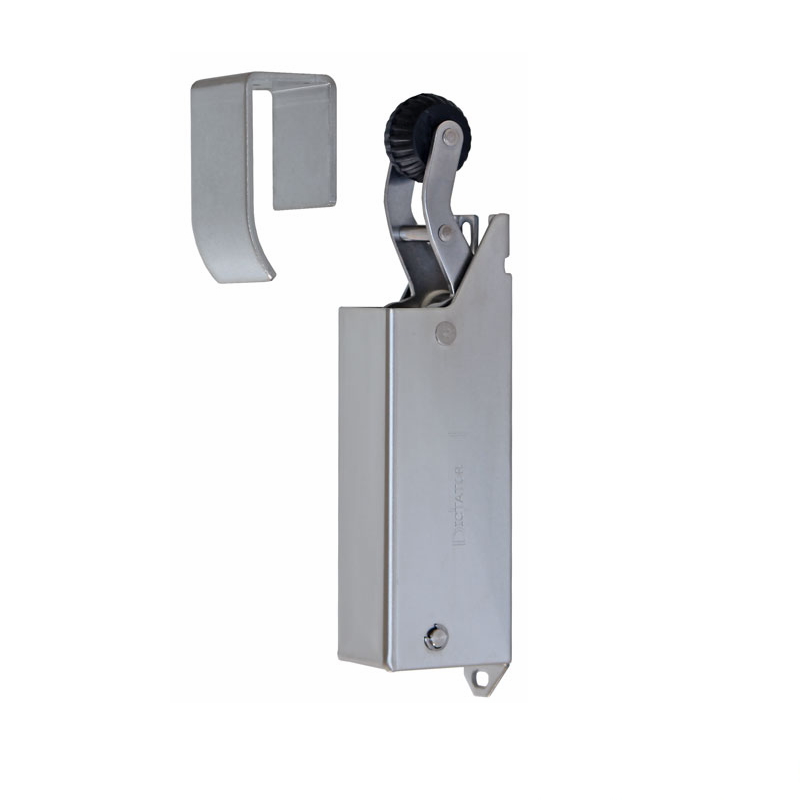

Universal-Türdämpfer DICTATOR R 1400 Edelstahl Für die Montage auf der Bandgegenseite der Tür Edelstahl-Ausführung für Außenbereiche und Feuchträume Der DICTATOR Universal-Türdämpfer R 1400 bremst die zufallende Tür sanft ab, die Tür zieht sich leise in das Türschloß und hält sicher geschlossen. Alle DICTATOR Türdämpfer sind werksseitig auf optimales Dämpfungsverhalten eingestellt. Der Universal-Türdämpfer R 1400 wurde für Türen angefertigt, an denen eine verdeckte Montage auf der Rückseite der Tür aus optischen und praktischen Gesichtspunkten wichtig ist. Der Türdämpfer ist für links und für rechts angeschlagene Türen einsetzbar. Der Türdämpfer R 1400 ist trotz seiner kleinen Ausführung für Zimmertüren und kleine Eingangstüren sehr gut geeignet. Er verfügt über ein sehr ansprechendes Design durch sein verchromtes Gehäuse, den elegant verkleideten Dämpfzylinder, und der kaum sichtbaren Befestigung. Der DICTATOR Universal-Türdämpfer R 1400 besteht aus seinem Gehäuse mit Rollenhebel, und der Einlaufkurve. Durch einen Spezialzylinder im Gehäuse ist auch eine waagerechte Montage des Türdämpfers an der Tür möglich. Den Universal-Türdämpfer R 1400 kann man auch an Türen in Außen- und Innenbereichen einsetzen. Für Außenbereiche und Feuchträume ist der Türdämpfer R 1400 Edelstahl geeignet. Ausführungen Dictator R 1400: Artikelnr Federstärke Zylinder Haken Oberfläche 300621 50 N verzinkt Haken 1014 Edelstahl 300626 50 N Edelstahl Haken 1014 Edelstahl 300622 80 N verzinkt Haken 1014 Edelstahl 300627 80 N Edelstahl Haken 1014 Edelstahl Technische Daten: Türarten DIN links und DIN rechts, auf-, gleich- und zurückliegend Schließkraft 20 N / 50 N / 80 N (am Türdämpfer gemessen) Dämpfungscharakteristik progressiv Schließgeschwindigkeit Einstellbar Dämpfungsflüssigkeit nahezu temperaturneutrales Silikonöl Oberfläche Edelstahl V2A Lieferumfang Türdämpfer, Einlaufhaken, Befestigungsschrauben Material V2A matt Montage Dictator R 1400: Der DICTATOR Universal-Türdämpfer R 1400 wird auf der Rückseite des Türblatts montiert. Achtung! Die Einlaufkurve des Türdämpfers ragt bei dieser Montageart in den freien Durchgang der Tür hinein. Montieren Sie deshalb den Türdämpfer R 1400 wegen der Verletzungsgefahr immer nur seitlich (ca. 8 mm von der Zarge) und niemals in der Türmitte.  Der Universal-Tüdämpfer R 1400 kann auch waagrecht montiert werden.  Zuerst wird die Einlaufkurve am Türstock montieret. Anschließend wird das Gehäuse des Türdämpfers auf der Rückseite des Türblattes montiert. Die Gummirolle des umgeklappten Rollenhebels sollte die Vorderkante der Einlaufkurve gerade noch leicht berühren. Lieferumfang:- Dictator Türdämpfer R 1400 - Edelstahl - Montage auf der Türrückseite (Edelstahl-Ausführung für Außenbereiche und Feuchträume)

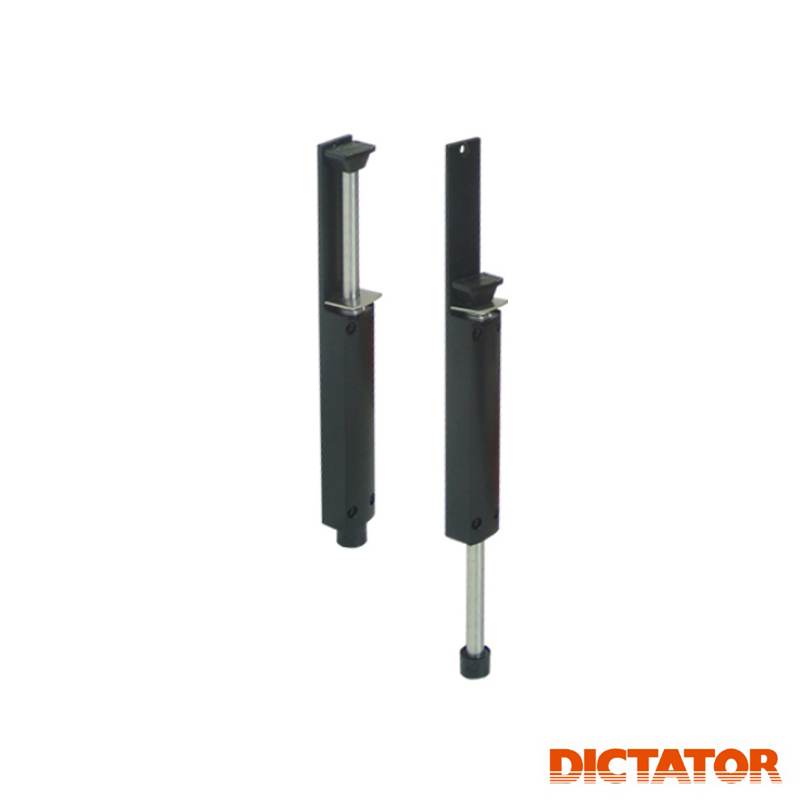

DICTATOR ZE Standard Türfeststeller - Blackline Design Türfeststeller mit 60 oder 90 mm Hub Mit dem Türfeststeller DICTATOR ZE Standard können Türen in jeder beliebigen Position festgestellt werden. Die Türfeststeller von Dictator zeichnen sich durch eine sehr solide und robuste Konstruktion aus. Das Gehäuse ist aus einem Guß und daher, auch gegen Vandalismus, sehr widerstandsfähig. Bei dem Türfeststeller Standard ist einschließlich der Innenteile alles komplett aus nichtrostenden Materialien. Der Türfeststeller Dictator ZE - Standard ist in 5 Ausführungen erhältlich, von 25 mm Hub bis 105 mm Hub.Auch bei sehr glatten oder unebenen Fußböden bleibt die Tür sicher in der eingestellten Position, da eine eingebaute Feder den Fuß fest gegen den Fußboden drückt. Die Bedienung des Türfeststellers erfolgt ganz komfortabel komplett mit dem Fuß.Technische Daten Türfeststeller ZE - Standard: Material Gehäuse: Aluminium; sonstige Bauteile Edelstahl/Kunststoff Hublängen 60, 90 mm Oberfläche Blackline Funktionsweise ZE - Standard - Blackline:Die Tür wird in der gewünschten Position einfach durch Heruntertreten der Kolbenstange festgestellt. Dies erfolgt mit dem Metallfuß unten am Gehäuse. Eine kleine Feder drückt den Fuß fest gegen den Boden und verhindert so ein Wegrutschen. Um die Feststellung wieder zu lösen, wird die Metallplatte unten im Gehäuse heruntergetreten. Die Kolbenstange fährt automatisch nach oben und die Tür läßt sich wieder frei bewegen.Montage ZE - Standard:Achten Sie beim Festlegen der Montageposition darauf, daß der Feststeller auch bei geöffneter Tür gut erreichbar ist. Der Türfeststeller DICTATOR Standard wird möglichst nahe an der Schließkante befestigt (ACHTUNG bei Türen mit Mehrpunktverriegelungen!). Der Fuß muß dabei mit der Türunterkante abschließen.Ausführungen: Artikelnummer Bezeichnung Hublänge Oberfläche 500213 Türfeststeller ZE 25 Standard 60 mm Aluminium schwarz RAL 9005 - Blackline 500229 Türfeststeller ZE 75 Standard 90 mm Aluminium schwarz RAL 9005 - Blackline Lieferumfang:- Türfeststeller DICTATOR ZE Standard - schwarz RAL 9005 - Blackline- Befestigungsschrauben

DICTATOR ZE Design Line Türfeststeller Design Türfeststeller mit 80, 120, 160 oder 200 mm Hub Mit dem Türfeststeller DICTATOR ZE Design Line können Türen in jeder beliebigen Position festgestellt werden. Die Türfeststeller ZE Design Line zeichnen sich durch eine sehr solide und robuste Konstruktion aus. Das Gehäuse ist aus einem Guß und daher, auch gegen Vandalismus, sehr widerstandsfähig. Die Feststeller ZE Design Line sind einschließlich der Innenteile komplett aus nichtrostenden Materialien. Die Kolbenstange des Türfeststellers ist nur dann sichtbar, wenn die Tür festgestellt ist. Die Konstruktion des Feststellers ermöglicht es, daß selbst bei einem Hub von 160 mm der Türfeststeller nicht größer ist als die Standard-Ausführung mit 90 mm Hub. Mit der Design Line können selbst extrem große Abstände zwischen Türunterkante und Boden ausgeglichen werden.Auch bei sehr glatten oder unebenen Fußböden bleibt die Tür sicher in der eingestellten Position, da eine eingebaute Feder den Fuß fest gegen den Fußboden drückt. Die Bedienung des Türfeststellers erfolgt ganz komfortabel komplett mit dem Fuß.Technische Daten Türfeststeller ZE - Design Line: Material Gehäuse: Aluminium; sonstige Bauteile Edelstahl/Kunststoff Hublängen 80, 120, 160 oder 200 mm Oberfläche matt silber Funktionsweise ZE - Design Line:Die Tür wird in der gewünschten Position einfach durch Heruntertreten der Kolbenstange festgestellt. Dies erfolgt mit dem Metallfuß unten am Gehäuse. Eine kleine Feder drückt den Fuß fest gegen den Boden und verhindert so ein Wegrutschen. Um die Feststellung wieder zu lösen, wird die Metallplatte unten im Gehäuse heruntergetreten. Die Kolbenstange fährt automatisch nach oben und die Tür läßt sich wieder frei bewegen.Montage ZE - Design Line:Achten Sie beim Festlegen der Montageposition darauf, daß der Feststeller auch bei geöffneter Tür gut erreichbar ist. Der Türfeststeller DICTATOR ZE wird möglichst nahe an der Schließkante befestigt (ACHTUNG bei Türen mit Mehrpunktverriegelungen!). Der Fuß muß dabei mit der Türunterkante abschließen.Ausführungen: Artikelnummer Bezeichnung Hublänge Oberfläche 500235 Türfeststeller ZE 80 Design Line 80 mm Aluminium mattsilber 500236 Türfeststeller ZE 120 Design Line 120 mm Aluminium mattsilber 500233 Türfeststeller ZE 160 Design Line 160 mm Aluminium mattsilber 500242 Türfeststeller ZE 200 Design Line 200 mm Aluminium mattsilber Lieferumfang:- Türfeststeller DICTATOR ZE Design Line- Befestigungsschrauben

DICTATOR Universal-Türdämpfer Z 1000 - vernickelt Das preiswerte Grundmodell für leichte Türen Der DICTATOR Türdämpfer Z 1000 bremst die zufallende Tür progressiv, also besonders gedämpft ab, die Tür zieht sich leise in das Türschloß und hält sicher geschlossen.Der Türdämpfer Z 1000 ist ist für leichte Zimmertüren geeignet. Die Türdämpfer der Baureihe Z 1000 sind die kleinsten Modelle der DICTATOR-Türdämpferpalette. Durch ihre kleine Bauform sind die Türdämpfer besonders für den Einsatz an leichten Zimmertüren geeignet. Die Befestigungsbohrungen sind so ausgelegt, daß der Z1000 auch als Ersatz für ZF, ZU und ZT-Türdämpfer verwendet werden kann. Durch die Kombination mit drei verschiedenen Einlaufkurven sind die Türdämpfer der Baureihe Z 1000 sowohl für die Verwendung an gleichliegenden geeignet, wie auch für die Montage an aufliegenden oder zurückliegenden Türen.  Der Türdämpfer wird serienmäßig in verzinkter Ausführung geliefert.  Technische Daten DICTATOR Türdämpfer Z 1000: Türarten DIN links und DIN rechts, auf-, gleich- und zurückliegend Schließkraft 50 N (am Türdämpfer gemessen) weitere Federstärken auf Anfrage Dämpfungscharakteristik Progressiv Schließgeschwindigkeit Einstellbar Dämpfungsmedium Nahezu temperaturneutrales Silikonöl Oberfläche Vernickelt Lieferumfang Türdämpfer, Einlaufkurve, Befestigungsschrauben Material Stahl Ausführungen: Artikelnr. Haken  Federstärke Oberfläche 300373 Haken 1009 für gleichliegende Türen (-4 bis +14 mm) normale Feder 50 N Stahl vernickelt 300375 Haken 1013 für aufliegende Türen (+15 bis +30 mm) normale Feder 50 N  Stahl vernickelt 300374 Haken 1011 für zurückliegende Türen (-5 bis -20 mm) normale Feder 50 N  Stahl vernickelt 300913 Haken 1009 für gleichliegende Türen (-4 bis +14 mm) starke Feder 80 N Stahl vernickelt 300915 Haken 1013 für aufliegende Türen (+15 bis +30 mm) starke Feder 80 N  Stahl vernickelt 300914 Haken 1011 für zurückliegende Türen (-5 bis -20 mm) starke Feder 80 N Stahl vernickelt Montage Z 1000: Der DICTATOR Türdämpfer Z 1000 wird etwa in der Türmitte auf dem Türblatt montiert. Dabei sollte die obere Kante des Gehäuses ca. 1 mm über die Oberkante des Türblatts herausragen. Zunächst klappt man die Grundplatte heraus  Senkrecht etwa in der Mitte der Tür das Türblatt halten, und die Grundplatte befestigen. Zuerst mit nur einer Schraube im Langloch befestigen, daß das obere Ende der Grundplatte ca. 2 mm über die Türoberkante hinausragt. Danach können die übrigen Befestigungsschrauben montiert werden. Zum Schluß wird der Dämpfungszylinder mit den Bolzen im Gehäuse fixiert.  Lieferumfang:- Dictator Türdämpfer Z 1000 - vernickelt - mit Haken (wählbar)

Automatischer Verschluss - 1 Schließpunkt - mit Profilzylinder  Fermod 521-2010 - Mit Innen-Notöffnung durch Druckknopf Mit Innen-Notöffnung durch Druckknopf Für Falz und aufliegende Drehtüren zwischen 27 und 213 mm Überschlag (inkl. Dichtung) Verdeckte und unzugängliche Befestigungen Innenseite (Mechanik): Stahl Material: Komposit Links oder rechts verwendbar Schließblech regelbar in 3 Richtungen Wahlweise mit Unterlage ohne Schließblech mit Schloß Version 2010 Zubehör Art. Nr. Beschreibung FER27/43-10 Schließblech 27/43 mm - Version 2010 FER44/60-10 Schließblech 44/60 mm - Version 2010 FER61/77-10 Schließblech 61/77 mm - Version 2010 FER78/94-10 Schließblech 78/94 mm - Version 2010 FER95/111-10 Schließblech 95/111 mm - Version 2010 Lieferumfang:- Fermod 521 Automatischer Verschluss - Schließblech (wählbar)

DICTATOR Universal-Türdämpfer VS 2000 Der Türdämpfer bildet zusammen mit dem Haken bei geschlossener Tür eine optische Einheit Der DICTATOR Türdämpfer VS 2000 verhindert, daß die Türen zufallen oder durch Wind nicht komplett schließt oder wieder aufgedrückt werden. Gehäuse und Haken bilden bei geschlossener Tür eine optische Einheit. Komplett verdeckte Befestigung durch patentierte Schwenkplatte. Dämpfungszylinder nicht sichtbar.Das Spitzenmodell der DICTATOR Türdämpfer ist der VS 2000. Er ist auch für schwere Türen geeignet. Das patentierte Befestigungssystem mit schwenkbarer Grundplatte macht die Montage des VS 2000 sehr einfach. Die Befestigungsschrauben sind verdeckt, so daß der VS 2000 mit dem Haken eine formschöne Einheit bildet. Der VS 2000 wird normalerweise senkrecht in der Türmitte befestigt. Die Ausführungen mit 20 N, 35 N oder 50 N sind jedoch standardmäßig auch für waagrechte Montage geeignet. Der Türdämpfer VS 2000 ist besonders für auf- und gleichliegende Türen geeignet. Um den Höhenunterschied zwischen Tür und Rahmen auszugleichen, werden bei jedem VS 2000 drei unterschiedlich dicke Unterlegplättchen für den Haken mitgeliefert. Der VS 2000 wird standardmäßig verchromt oder farbig beschichtet geliefert. Er ist nicht in Edelstahl lieferbar. Für schmale Stahlzargen sind Anschweißplatten und für dünnwandige Stahltüren großflächige Grundplatten lieferbar.Leistungsmerkmale: Schließkraft: je nach Ausführung (am Türdämpfer gemessen): 20, 50, 80, 115N Einbaulage: Senkrecht (Standard) - auch für waagerechte Montage geeignet (20 N, 35 N, 50 N)Türen: keine Unterscheidung nach DIN links und DIN rechtsTürfalz: Universeller Alu-Einlaufhaken mit 3 Kunststoffplättchen zum Ausgleich von Falzdicken von 2 bis 15 mmDämpfungscharakteristik: progressivSchließgeschwindigkeit: stufenlos einstellbarDämpfungsmedium: nahezu temperaturneutrales Silikonöl Ausführungen: Artikelnr Federkraft Haken Oberfläche 300575 20 N Haken 1020 glanzverchromt 300570 35 N Haken 1020 glanzverchromt  300500 50 N Haken 1020  glanzverchromt  300550 80 N Haken 1020  glanzverchromt  300560  115 N Haken 1020  glanzverchromt  Technische Daten: Türarten DIN links und DIN rechts, auf-, gleich- und zurückliegend Schließkraft 20, 50, 80 bzw. 115 N (am Türdämpfer gemessen) Dämpfungscharakteristik progressiv, Schließgeschwindigkeit einstellbar Dämpfungsflüssigkeit nahezu temperaturneutrales Silikonöl Montagearten senkrecht oder waagrecht Lieferumfang Türdämpfer, Einlaufkurve, 3 Ausgleichsplättchen, Schrauben Oberfläche glanzverchromt; auch matt, glanz gold, farbig beschichtet Montage: Der DICTATOR Türdämpfer VS 2000 wird auf dem Türblatt mittels einer schwenkbaren Grundplatte befestigt, üblicherweise etwa in Türmitte. Klappen Sie zunächst die Grundplatte heraus, halten sie senkrecht etwa in der Mitte der Türe an das Türblatt und befestigen die Grundplatte am Langloch so, daß das obere Ende der Grundplatte ca. 2 mm über die Türoberkante hinausragt. Nach Kontrolle der lotrechten Position befestigen Sie die Grundplatte endgültig mit den 4 Schrauben Ø 4,5 x 19 und schwenken dann das Gehäuse nach unten bis es an der Grundplatte einrastet. Nun schwenken Sie die Türe zu und markieren die Gehäuseumrisse an der Zarge, um die seitliche Position der Einlaufkurve festzulegen. Die richtige Höhe der Einlaufkurve ist dann gegeben, wenn die Gummirolle bei umgeklapptem Rollenhebel die Vorderkante der Einlaufkurve gerade noch leicht berührt. Wichtig: bei aufliegenden Türen müssen Sie die Einlaufkurve mit Hilfe der beiliegenden Ausgleichsplättchen auf gleiches Niveau bringen wie die Dämpfer-Grundplatte. Lieferumfang:- Dictator Türdämpfer VS 2000 - Haken 1020- 3 Unterlegplättchen (2, 3 und 10 mm dick)- Befestigungsschrauben für Holztüren
