Dictator Aufzug-Türdämpfer Standard Schindler Alu

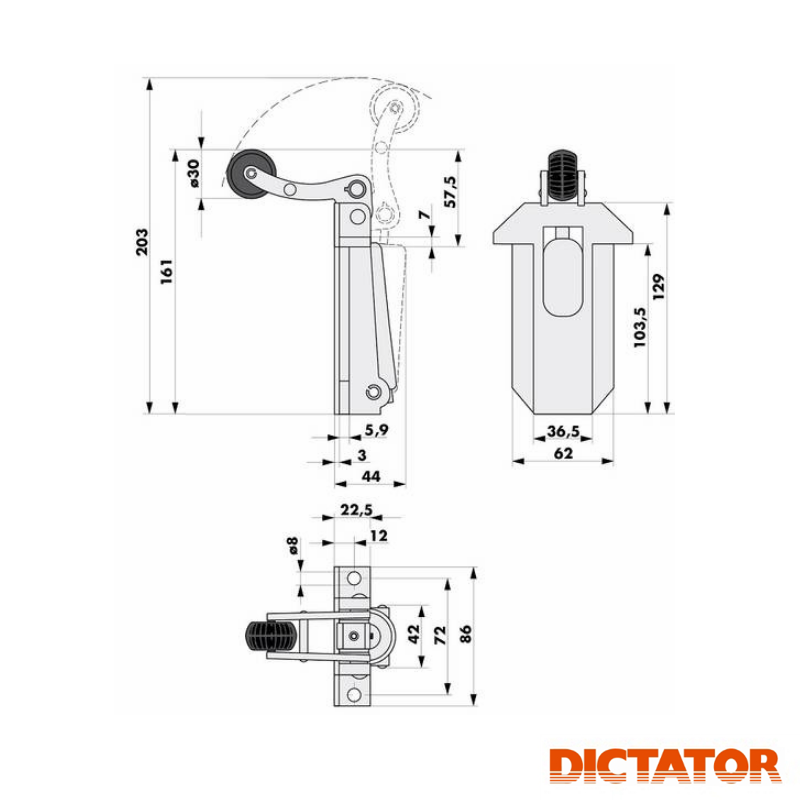

Aufzugtürdämpfer DICTATOR Standard G Der meist verwendete Aufzugtürdämpfer Der DICTATOR Aufzug-Türdämpfer Standard G (Germany) ist der meist verbreitete Türdämpfer in europäischen Drehtüren. Er ist gleichzeitig Ersatz für den früheren Standard E (Europa). Neben der Standard-Ausführung sind auch einige Sonderausführungen lieferbar.Ausführungen: Artikelnummer Federstärke (Schließkraft) Ausführung 101000 20 N verzinkt 101001 50 N  verzinkt  101002 80 N verzinkt  101006 115 N  verzinkt  101008  80 N Gehäuse aus V2a, Zylinder verzinkt 101009  50 N verzinkt, Rollenbügel 2 mm abgeschliffen (Oberk. Rolle <> Gehäuse = 36 mm) 203001  20 N verzinkt, mit verlängerter Gummirollenachse (nach rechts)  203001L 20 N  verzinkt, mit verlängerter Gummirollenachse (nach links)  Technische Daten: Dämpfungscharakteristik progressiv Dämpfungsmedium nahezu temperaturneutrales Silikonöl  Schließgeschwindigkeit  einstellbar  Schließkraft  20 N; 50 N; 80 N; 115 N  Türarten  geeignet für Aufzug-Drehtüren Temperaturbereich  -20 °C bis +50 °C  Abmessungen: Abmessungen Aufzugtürdämpfer Standard G mit verlängerter GummirollenachseDie nebenstehende Abbildung zeigt den Standard G mit nach rechts verlängerter Gummirollenachse (Bestell-Nr. 203001).Bei der Ausführung mit nach links verlängerter Achse (Bestell-Nr. 203001L) zeigt diese nach links. Alle Abmessungen in mm Abmessungen Aufzugtürdämpfer Standard G, Rollenbügel 2 mm abgeschliffen, Bestell-Nr. 101009Alle Abmessungen in mm Abmessungen Aufzugtürdämpfer Standard E mit Langlöchern in den Befestigungslaschen, Bestell-Nr. 100009Alle Abmessungen in mm   Funktion der DICTATOR Aufzugtürdämpfer Standard Beim Öffnen der Tür wird der Rollenhebel umgelegt und die Schließfeder im Dämpfungszylinder des Türdämpfers gespannt. Wenn die Tür z.B. durch eine Torsionsfeder geschlossen wird, läuft der Rollenhebel in die Einlaufkurve im Türrahmen ein. Ein Zuschlagen der Tür wird durch den hydraulischen Dämpfungszylinder des Türdämpfers verhindert: die Schließbewegung der Tür wird abgedämpft und die Tür schließt sanft und leise. Die Feder des Türdämpfers sorgt dafür, daß die Tür vollständig geschlossen wird und hält sie auch gegen Wind und Luftzug geschlossen und verhindert so eine Störung des Aufzugbetriebes aufgrund einer nicht komplett geschlossenen Schachttür. Die elektrischen Türkontakte können verschleißfrei arbeiten und sprechen zuverlässig an.Dadurch sorgt der DICTATOR Aufzugtürdämpfer Standard für eine reibungslose Funktion des Aufzuges - und er verhindert Lärm aufgrund zuschlagender Türen. Einstellung des Dämpfungsverhaltens Um ein optimales Dämpfungsverhalten bei aufliegenden und gleichliegenden Türen zu erzielen, läßt sich die Schließgeschwindigkeit bei allen DICTATOR Standard Türdämpfern regulieren. Aufgrund der konischen Bohrung im aus Vollmaterial gedrehten Dämpfungszylinder wird die Schließbewegung umso langsamer, je tiefer der Kolben in die Bohrung eindringt (progressive Dämpfung). Durch Drehen der Kolbenstange mit einem Inbusschlüssel können Sie die Endlage des Kolbens verändern. Drehen im Uhrzeigersinn: Endlage des Kolbens wird tiefer in den Zylinder gelegt. Das Schließen der Tür dauert damit länger. Drehen gegen den Uhrzeigersinn: die Endlage des Kolbens liegt weiter oben im Zylinder, die Tür schließt schneller. Zwei volle Umdrehungen entsprechen einer Veränderung der Schließgeschwindigkeit um ca. 1 Sekunde. Lieferumfang:- Aufzugtürdämpfer DICTATOR Standard G

Aufzugtürdämpfer für spanische Aufzugtüren Aufzugtürdämpfer DICTATOR Standard Medasa Der Aufzug-Türdämpfer Standard Medasa hat eine Gummirolle mit einem Durchmesser von nur 22 mm.Ausführungen: Artikelnummer Federstärke (Schließkraft) Material 102700 50 N Stahl verzinkt Technische Daten: Dämpfungscharakteristik progressiv Dämpfungsmedium nahezu temperaturneutrales Silikonöl  Material Stahl verzinkt Schließgeschwindigkeit  einstellbar  Schließkraft  50 N Türarten  geeignet für spanische Aufzug-Drehtüren Temperaturbereich  -20 °C bis +50 °C  Funktion der DICTATOR Aufzugtürdämpfer Standard Beim Öffnen der Tür wird der Rollenhebel umgelegt und die Schließfeder im Dämpfungszylinder des Türdämpfers gespannt. Wenn die Tür z.B. durch eine Torsionsfeder geschlossen wird, läuft der Rollenhebel in die Einlaufkurve im Türrahmen ein. Ein Zuschlagen der Tür wird durch den hydraulischen Dämpfungszylinder des Türdämpfers verhindert: die Schließbewegung der Tür wird abgedämpft und die Tür schließt sanft und leise. Die Feder des Türdämpfers sorgt dafür, daß die Tür vollständig geschlossen wird und hält sie auch gegen Wind und Luftzug geschlossen und verhindert so eine Störung des Aufzugbetriebes aufgrund einer nicht komplett geschlossenen Schachttür. Die elektrischen Türkontakte können verschleißfrei arbeiten und sprechen zuverlässig an.Dadurch sorgt der DICTATOR Aufzugtürdämpfer Standard für eine reibungslose Funktion des Aufzuges - und er verhindert Lärm aufgrund zuschlagender Türen. Einstellung des Dämpfungsverhaltens Um ein optimales Dämpfungsverhalten bei aufliegenden und gleichliegenden Türen zu erzielen, läßt sich die Schließgeschwindigkeit bei allen DICTATOR Standard Türdämpfern regulieren. Aufgrund der konischen Bohrung im aus Vollmaterial gedrehten Dämpfungszylinder wird die Schließbewegung umso langsamer, je tiefer der Kolben in die Bohrung eindringt (progressive Dämpfung). Durch Drehen der Kolbenstange mit einem Inbusschlüssel können Sie die Endlage des Kolbens verändern. Drehen im Uhrzeigersinn: Endlage des Kolbens wird tiefer in den Zylinder gelegt. Das Schließen der Tür dauert damit länger. Drehen gegen den Uhrzeigersinn: die Endlage des Kolbens liegt weiter oben im Zylinder, die Tür schließt schneller. Zwei volle Umdrehungen entsprechen einer Veränderung der Schließgeschwindigkeit um ca. 1 Sekunde. Lieferumfang:- Dictator Aufzugtürdämpfer Standard Medasa für spanische Aufzugtüren

DICTATOR Universal-Türdämpfer Z 1000 Das preiswerte Grundmodell für leichte Türen Der DICTATOR Türdämpfer Z 1000 bremst die zufallende Tür progressiv, also besonders gedämpft ab, die Tür zieht sich leise in das Türschloß und hält sicher geschlossen.Der Türdämpfer Z 1000 ist ist für leichte Zimmertüren geeignet. Die Türdämpfer der Baureihe Z 1000 sind die kleinsten Modelle der DICTATOR-Türdämpferpalette. Durch ihre kleine Bauform sind die Türdämpfer besonders für den Einsatz an leichten Zimmertüren geeignet. Die Befestigungsbohrungen sind so ausgelegt, daß der Z1000 auch als Ersatz für ZF, ZU und ZT-Türdämpfer verwendet werden kann. Durch die Kombination mit drei verschiedenen Einlaufkurven sind die Türdämpfer der Baureihe Z 1000 sowohl für die Verwendung an gleichliegenden geeignet, wie auch für die Montage an aufliegenden oder zurückliegenden Türen.  Der Türdämpfer wird serienmäßig in verzinkter Ausführung geliefert.  Technische Daten DICTATOR Türdämpfer Z 1000: Türarten DIN links und DIN rechts, auf-, gleich- und zurückliegend Schließkraft 50 N (am Türdämpfer gemessen) weitere Federstärken auf Anfrage Dämpfungscharakteristik Progressiv Schließgeschwindigkeit Einstellbar Dämpfungsmedium Nahezu temperaturneutrales Silikonöl Oberfläche Verzinkt Lieferumfang Türdämpfer, Einlaufkurve, Befestigungsschrauben Material Stahl Ausführungen: Artikelnr. Haken  Federstärke Oberfläche 300150 Haken 1009 für gleichliegende Türen (-4 bis +14 mm) leichte Feder 20 N Stahl verzinkt 300904 Haken 1009 für gleichliegende Türen (-4 bis +14 mm) normale Feder 50 N Stahl verzinkt 300906 Haken 1013 für aufliegende Türen (+15 bis +30 mm) normale Feder 50 N  Stahl verzinkt 300905 Haken 1011 für zurückliegende Türen (-5 bis -20 mm) normale Feder 50 N  Stahl verzinkt 300154 Haken 1009 für gleichliegende Türen (-4 bis +14 mm) starke Feder 80 N Stahl verzinkt 300366 Haken 1013 für aufliegende Türen (+15 bis +30 mm) starke Feder 80 N  Stahl verzinkt 300171 Haken 1011 für zurückliegende Türen (-5 bis -20 mm) starke Feder 80 N Stahl verzinkt Montage Z 1000: Der DICTATOR Türdämpfer Z 1000 wird etwa in der Türmitte auf dem Türblatt montiert. Dabei sollte die obere Kante des Gehäuses ca. 1 mm über die Oberkante des Türblatts herausragen. Zunächst klappt man die Grundplatte heraus  Senkrecht etwa in der Mitte der Tür das Türblatt halten, und die Grundplatte befestigen. Zuerst mit nur einer Schraube im Langloch befestigen, daß das obere Ende der Grundplatte ca. 2 mm über die Türoberkante hinausragt. Danach können die übrigen Befestigungsschrauben montiert werden. Zum Schluß wird der Dämpfungszylinder mit den Bolzen im Gehäuse fixiert.  Lieferumfang:- Dictator Türdämpfer Z 1000 mit Haken (wählbar)

Der Aufzugtürdämpfer für Otis Aufzug-Drehtüren Aufzugtürdämpfer DICTATOR Standard 1500 BS - OTIS DICTATOR Aufzugtürdämpfer Standard 1500 BS für OTIS Aufzug-Drehtüren Ausführungen: Artikelnummer Federstärke (Schließkraft) Ausführung Material 300369 50 N Aufzug-Türdämpfer Z 1500 BS Stahl verzinkt Technische Daten: Dämpfungscharakteristik progressiv Dämpfungsmedium nahezu temperaturneutrales Silikonöl  Material Stahl verzinkt Schließgeschwindigkeit  einstellbar  Schließkraft  50 N Türarten  geeignet für OTIS Aufzug-Drehtüren  Temperaturbereich  -20 °C bis +50 °C  Funktion der DICTATOR Aufzugtürdämpfer Standard Beim Öffnen der Tür wird der Rollenhebel umgelegt und die Schließfeder im Dämpfungszylinder des Türdämpfers gespannt. Wenn die Tür z.B. durch eine Torsionsfeder geschlossen wird, läuft der Rollenhebel in die Einlaufkurve im Türrahmen ein. Ein Zuschlagen der Tür wird durch den hydraulischen Dämpfungszylinder des Türdämpfers verhindert: die Schließbewegung der Tür wird abgedämpft und die Tür schließt sanft und leise. Die Feder des Türdämpfers sorgt dafür, daß die Tür vollständig geschlossen wird und hält sie auch gegen Wind und Luftzug geschlossen und verhindert so eine Störung des Aufzugbetriebes aufgrund einer nicht komplett geschlossenen Schachttür. Die elektrischen Türkontakte können verschleißfrei arbeiten und sprechen zuverlässig an.Dadurch sorgt der DICTATOR Aufzugtürdämpfer Standard für eine reibungslose Funktion des Aufzuges - und er verhindert Lärm aufgrund zuschlagender Türen. Einstellung des Dämpfungsverhaltens Um ein optimales Dämpfungsverhalten bei aufliegenden und gleichliegenden Türen zu erzielen, läßt sich die Schließgeschwindigkeit bei allen DICTATOR Standard Türdämpfern regulieren. Aufgrund der konischen Bohrung im aus Vollmaterial gedrehten Dämpfungszylinder wird die Schließbewegung umso langsamer, je tiefer der Kolben in die Bohrung eindringt (progressive Dämpfung). Durch Drehen der Kolbenstange mit einem Inbusschlüssel können Sie die Endlage des Kolbens verändern. Drehen im Uhrzeigersinn: Endlage des Kolbens wird tiefer in den Zylinder gelegt. Das Schließen der Tür dauert damit länger. Drehen gegen den Uhrzeigersinn: die Endlage des Kolbens liegt weiter oben im Zylinder, die Tür schließt schneller. Zwei volle Umdrehungen entsprechen einer Veränderung der Schließgeschwindigkeit um ca. 1 Sekunde. Lieferumfang:- Dictator Aufzugtürdämpfer Standard Z 1500 BS für OTIS Aufzug-Drehtüren

Der Aufzugtürdämpfer für portugiesische Aufzug-Drehtüren der Marke Fataleva-Fortis Aufzugtürdämpfer DICTATOR Standard Fortis Ausführungen: Artikelnummer Federstärke (Schließkraft) Material 105010 50 N Stahl verzinkt Technische Daten: Dämpfungscharakteristik progressiv Dämpfungsmedium nahezu temperaturneutrales Silikonöl  Material Stahl verzinkt Schließgeschwindigkeit  einstellbar  Schließkraft  50 N Türarten  geeignet für Aufzug-Drehtüren der Marke Fataleva-Fortis Temperaturbereich  -20 °C bis +50 °C  Funktion der DICTATOR Aufzugtürdämpfer Standard Beim Öffnen der Tür wird der Rollenhebel umgelegt und die Schließfeder im Dämpfungszylinder des Türdämpfers gespannt. Wenn die Tür z.B. durch eine Torsionsfeder geschlossen wird, läuft der Rollenhebel in die Einlaufkurve im Türrahmen ein. Ein Zuschlagen der Tür wird durch den hydraulischen Dämpfungszylinder des Türdämpfers verhindert: die Schließbewegung der Tür wird abgedämpft und die Tür schließt sanft und leise. Die Feder des Türdämpfers sorgt dafür, daß die Tür vollständig geschlossen wird und hält sie auch gegen Wind und Luftzug geschlossen und verhindert so eine Störung des Aufzugbetriebes aufgrund einer nicht komplett geschlossenen Schachttür. Die elektrischen Türkontakte können verschleißfrei arbeiten und sprechen zuverlässig an.Dadurch sorgt der DICTATOR Aufzugtürdämpfer Standard für eine reibungslose Funktion des Aufzuges - und er verhindert Lärm aufgrund zuschlagender Türen. Einstellung des Dämpfungsverhaltens Um ein optimales Dämpfungsverhalten bei aufliegenden und gleichliegenden Türen zu erzielen, läßt sich die Schließgeschwindigkeit bei allen DICTATOR Standard Türdämpfern regulieren. Aufgrund der konischen Bohrung im aus Vollmaterial gedrehten Dämpfungszylinder wird die Schließbewegung umso langsamer, je tiefer der Kolben in die Bohrung eindringt (progressive Dämpfung). Durch Drehen der Kolbenstange mit einem Inbusschlüssel können Sie die Endlage des Kolbens verändern. Drehen im Uhrzeigersinn: Endlage des Kolbens wird tiefer in den Zylinder gelegt. Das Schließen der Tür dauert damit länger. Drehen gegen den Uhrzeigersinn: die Endlage des Kolbens liegt weiter oben im Zylinder, die Tür schließt schneller. Zwei volle Umdrehungen entsprechen einer Veränderung der Schließgeschwindigkeit um ca. 1 Sekunde. Lieferumfang:- Dictator Aufzugtürdämpfer Standard Fataleva-Fortis für portugiesische Aufzugtüren

Der Aufzugtürdämpfer für französische Aufzugtüren Aufzugtürdämpfer DICTATOR Standard F Der DICTATOR Aufzug-Türdämpfer Standard F (France) ist mit zwei unterschiedlichen Rollen sowie ohne (Standard) oder mit Endschlag lieferbar. Die Einbauhöhe kann den jeweiligen Gegebenheiten mit Hilfe der beiden mitgelieferten Unterlegplättchen angepaßt werden. Ausführungen: Artikelnummer Federstärke (Schließkraft) Rolle Endanschlag Material 102601 50 N Rolle 34R ohne Endanschlag Stahl verzinkt 102600 50 N Rolle 34R mit Endanschlag Stahl verzinkt 102501 50 N Rolle 30R ohne Endanschlag Stahl verzinkt 102500 50 N Rolle 30R mit Endanschlag Stahl verzinkt Technische Daten: Dämpfungscharakteristik progressiv Dämpfungsmedium nahezu temperaturneutrales Silikonöl  Material Stahl verzinkt Schließgeschwindigkeit  einstellbar  Schließkraft  50 N Türarten  geeignet für französische Aufzug-Drehtüren  Temperaturbereich  -20 °C bis +50 °C  Funktion der DICTATOR Aufzugtürdämpfer Standard Beim Öffnen der Tür wird der Rollenhebel umgelegt und die Schließfeder im Dämpfungszylinder des Türdämpfers gespannt. Wenn die Tür z.B. durch eine Torsionsfeder geschlossen wird, läuft der Rollenhebel in die Einlaufkurve im Türrahmen ein. Ein Zuschlagen der Tür wird durch den hydraulischen Dämpfungszylinder des Türdämpfers verhindert: die Schließbewegung der Tür wird abgedämpft und die Tür schließt sanft und leise. Die Feder des Türdämpfers sorgt dafür, daß die Tür vollständig geschlossen wird und hält sie auch gegen Wind und Luftzug geschlossen und verhindert so eine Störung des Aufzugbetriebes aufgrund einer nicht komplett geschlossenen Schachttür. Die elektrischen Türkontakte können verschleißfrei arbeiten und sprechen zuverlässig an.Dadurch sorgt der DICTATOR Aufzugtürdämpfer Standard für eine reibungslose Funktion des Aufzuges - und er verhindert Lärm aufgrund zuschlagender Türen. Einstellung des Dämpfungsverhaltens Um ein optimales Dämpfungsverhalten bei aufliegenden und gleichliegenden Türen zu erzielen, läßt sich die Schließgeschwindigkeit bei allen DICTATOR Standard Türdämpfern regulieren. Aufgrund der konischen Bohrung im aus Vollmaterial gedrehten Dämpfungszylinder wird die Schließbewegung umso langsamer, je tiefer der Kolben in die Bohrung eindringt (progressive Dämpfung). Durch Drehen der Kolbenstange mit einem Inbusschlüssel können Sie die Endlage des Kolbens verändern. Drehen im Uhrzeigersinn: Endlage des Kolbens wird tiefer in den Zylinder gelegt. Das Schließen der Tür dauert damit länger. Drehen gegen den Uhrzeigersinn: die Endlage des Kolbens liegt weiter oben im Zylinder, die Tür schließt schneller. Zwei volle Umdrehungen entsprechen einer Veränderung der Schließgeschwindigkeit um ca. 1 Sekunde. Lieferumfang:- Dictator Aufzugtürdämpfer Standard F für französische Aufzugtüren
