Dictator HAWGOOD 4500 D - Kunstoff grau

Pendeltürband - Doppelte Feder - HAWGOOD 4000 D Platte verzinkt oder aus Edelstahl, Kunststoffschuh, grau - Türdicke: 19 - 24 mm DICTATOR Pendeltürbänder Typ HAWGOOD schließen Pendeltüren und halten sie geschlossen. Nach einem kurzen Durchschlagen bringen die HAWGOOD 4000 D Pendeltürbänder die Tür sofort wieder in die geschlossene Position. Damit eignen sie sich insbesondere für vielbegangene Türen (z.B. in öffentlichen Gebäuden und der Industrie), da die Tür sofort wieder für den nächsten Passanten problemlos zu öffnen ist, ohne daß er erst mehrere Pendelbewegungen abwarten muß. Sie werden aber auch vielfach bei Pendeltüren im Innenausbau und hier speziell im Ladenbau (z.B. an Kassenstationen, Pendeltürchen in Theken) eingesetzt. Beim Öffnen wird die Tür aufgrund der speziellen Form des "Schuhes" von der Zarge weggedreht. Dies bedeutet, daß bei ihrem Einsatz zum einen die lichte Öffnungsweite der Tür nicht durch das Pendeltürband verringert wird, zum anderen, daß bei geschlossener Tür nur ein minimaler Spalt zwischen Türzarge und Türblatt bestehen bleibt. Eigenschaften HAWGOOD 4000 D: Pro Türblatt kommen mindestens 2 Pendeltürbänder zum Einsatz Lange Lebensdauer und wartungsarm Der Schuh ist aus Kunststoff grau Platte verzinkt oder aus Edelstahl Doppelte Feder mit Feststellung Integrierte Feststellung der Tür bei ca. 90° in beiden Richtungen Öffnungswinkel: max. 100° Die Tür kommt schnell zum Stillstand und verursacht dadurch wenig Geräusche Aufgrund der Bauform der  HAWGOOD 4000 D Pendeltürbänder wird Durchgangsbreite nur minimal verringert für Türdicken von 19 - 24 mm Türgewicht: max. 26 kg Die Ausführung Kunststoff mit einer Befestigungsplatte aus V2A ist für feuchte Umgebungen bzw. den Einsatz im Außenbereich geeignet. Ausführungen: Artikelnummer Bezeichnung Schuh Platte 300359K Pendeltürband HAWGOOD 4000 D - doppelte Feder Kunststoff grau verzinkt 300359KV2A Pendeltürband HAWGOOD 4000 D - doppelte Feder - Einsatz im Außenbereich Kunststoff grau Edelstahl Lieferumfang:- Dictator HAWGOOD 4000 D - Kunststoffschuh grau (Pro Türblatt kommen mindestens 2 Pendeltürbänder zum Einsatz)

Pendeltürband - Doppelte Feder - Türdicke: 25-30 mm  Platte verzinkt oder V2A  - Schuh aus Kunststoff grau - HAWGOOD 4500 D Die DICTATOR Pendeltürbänder der Baureihe 4500 D werden an kleineren Türen bis zu 30 mm Dicke eingesetzt. Es handelt sich hier insbesondere um Pendelklappen im Ladenbau, „Saloon“-Türen und leichte Türen. Der Schuh ist aus grauem Kunststoff, die Platte aus Stahl verzinkt oder Edelstahl-Rostfrei. Die Pendeltürbänder der Baureihe 4500 D sind mit zwei Federn ausgestattet und verfügen generell über eine Feststellung bei 90°.DICTATOR HAWGOOD 4500 Pendeltürbänder können für noch mehr Bedienkomfort bei 90° festgestellt werden. Aufgrund der besonderen Form des Schuhes bleibt nicht nur die größtmögliche lichte Durchgangsbreite erhalten, sondern auch der Spalt zwischen Türblatt und Zarge wird minimiert. Darüber hinaus hält das Pendeltürband die Tür im Ruhezustand sicher geschlossen. Eigenschaften HAWGOOD 4500 D: Pro Türblatt kommen mindestens 2 Pendeltürbänder zum Einsatz Lange Lebensdauer und wartungsarm Der Schuh ist Kunststoff grau Platte verzinkt oder aus Edelstahl Doppelte Feder mit Feststellung Integrierte Feststellung der Tür bei ca. 90° in beiden Richtungen Öffnungswinkel: max. 100° Die Tür kommt schnell zum Stillstand und verursacht dadurch wenig Geräusche Aufgrund der Bauform der  HAWGOOD 4500 D Pendeltürbänder wird Durchgangsbreite nur minimal verringert für Türdicken von 25-30 mm Türgewicht: max. 26 kg Die Ausführung Kunststoff mit einer Befestigungsplatte aus V2A ist für feuchte Umgebungen bzw. den Einsatz im Außenbereich geeignet. Ausführungen 4500 D: Artikelnummer Bezeichnung Schuh Platte 300363K Pendeltürband HAWGOOD 4500 D - doppelte Feder Kunststoff grau verzinkt 300363KV2A Pendeltürband HAWGOOD 4500 D - doppelte Feder - geeignet für Außenbereich  Kunststoff grau Edelstahl Lieferumfang:- Dictator HAWGOOD 4500 D - Kunstoff grau (Pro Türblatt kommen mindestens 2 Pendeltürbänder zum Einsatz)

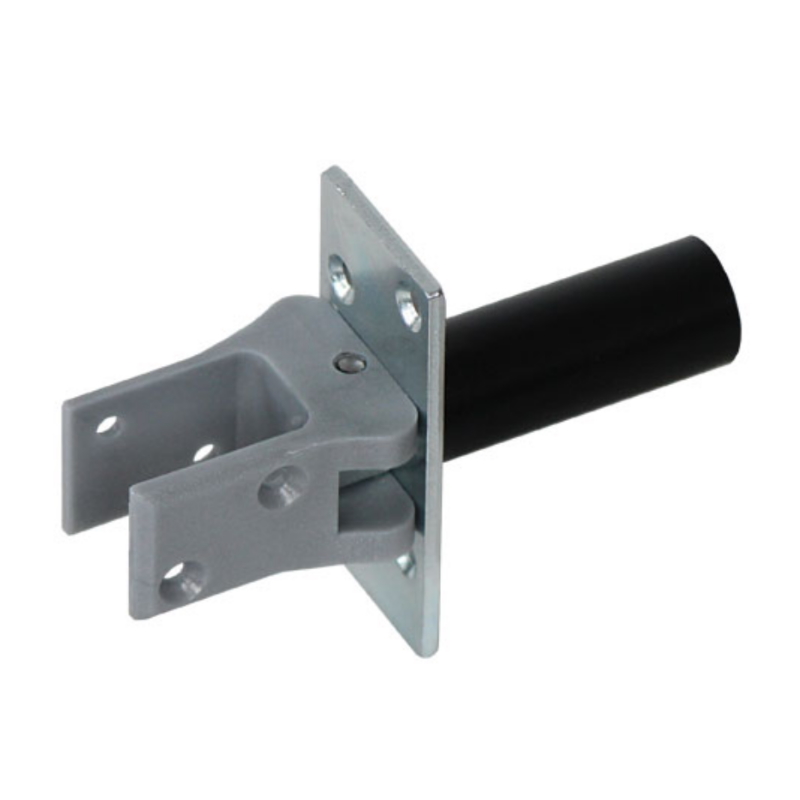

Pendeltürband - Türdicke: 25-30 mm - HAWGOOD 4500 E Eine Feder - verzinkt oder aus V2A, Kunststoffschuh grau - mit Feststellung Die DICTATOR Pendeltürbänder der Baureihe 4500 E werden an kleineren Türen bis zu 30 mm Dicke eingesetzt. Es handelt sich hier insbesondere um Pendelklappen im Ladenbau, „Saloon“-Türen und leichte Türen. Der Schuh ist aus grauem Kunststoff, die Platte aus Stahl verzinkt oder aus Edelstahl-Rostfrei. Die Pendeltürbänder der Baureihe 4500 E sind mit einer Feder ausgestattet und verfügen generell über eine Feststellung bei 90°.DICTATOR HAWGOOD 4500 Pendeltürbänder können für noch mehr Bedienkomfort bei 90° festgestellt werden. Aufgrund der besonderen Form des Schuhes bleibt nicht nur die größtmögliche lichte Durchgangsbreite erhalten, sondern auch der Spalt zwischen Türblatt und Zarge wird minimiert. Darüber hinaus hält das Pendeltürband die Tür im Ruhezustand sicher geschlossen. Eigenschaften HAWGOOD 4500 E: Pro Türblatt kommen mindestens 2 Pendeltürbänder zum Einsatz Lange Lebensdauer und wartungsarm Der Schuh ist aus grauem Kunststoff  Platte verzinkt oder Edelstahl-Rostfrei Eine Feder mit Feststellung Integrierte Feststellung der Tür bei ca. 90° in beiden Richtungen Öffnungswinkel: max. 100° Die Tür kommt schnell zum Stillstand und verursacht dadurch wenig Geräusche Aufgrund der Bauform der  HAWGOOD 4500 E Pendeltürbänder wird Durchgangsbreite nur minimal verringert für Türdicken von 25-30 mm Max. Türgröße: Höhe 2,0 m, Breite 0,7 m Türgewicht: max. 26 kg Die Ausführung Kunststoff mit einer Befestigungsplatte aus V2A ist für feuchte Umgebungen bzw. den Einsatz im Außenbereich geeignet. Ausführungen: Artikelnummer Bezeichnung Schuh Platte 300362K HAWGOOD 4500 E - eine Feder - Türstärke: 25-30 mm Kunststoff grau verzinkt 300362KV2A HAWGOOD 4500 E - eine Feder - Türstärke: 25-30 mm - Einsatz im Außenbereich Kunststoff grau Edelstahl-Rostfrei Lieferumfang:- Pendeltürband HAWGOOD 4500 E - Kunststoff grau (Pro Türblatt kommen mindestens 2 Pendeltürbänder zum Einsatz)

Pendeltürband doppelseitig wirkend Pendel-Türband aus Stahl verzinkt oder Edelstahl matt gebürstet. Anweisung zum Anschlagen von Pendeltürbändern:Bitte entspannen Sie die Bänder, indem Sie die Stellnieten entfernen. Die Bänder können dann leicht angepasst und eingelassen werden. Lappen bitte so einlassen, dass die vorstehenden Kanten mit der oberen Holzkante genau abschneiden. Wie aus der Zeichnung ersichtlich, müssen die Stelllöcher immer nach oben stehen. Wenn die Bänder genau und exakt eingelassen und festgeschraubt worden sind, stellen Sie die Tür auf die Mitte und schieben einen Keil darunter. Dann müssen die Federn mit dem beiliegenden Stahlstift gespannt werden, und zwar von rechts nach links. Ist die erforderliche Federkraft erreicht, werden die Haltestifte wieder eingesteckt und der Keil entfernt. Beim Anbringen der Bänder muss darauf geachtet werden, dass die Gewerbe lotrecht übereinander stehen. Die Feder des oberen Bandes muss stärker gespannt werden, weil dieses Band eine höhere Kraft ausüben muss. Kreischen die Bänder, so ist wahrscheinlich Spannung im Holz, die unbedingt beseitigt werden muss. Bitte, verwenden Sie bei Tür-Zwischenmaßen, die in Höhe und Breite von der Tabelle abweichen, die nächst größere Nummer. Besonders starke Türen müssen immer mit den für diese Stärke vorgeschriebenen Bändern verstehen werden.Beispiel: Pendeltür 735 mm breit, 2500 mm hoch, aber 50 mm stark: Diese Tür muss mit Bändern Nr. 42 ausgerüstet werden. Da Türen mit Glasfüllung entsprechend schwerer sind, müssen die Bänder jeweils eine Nummer größer gewählt werden, als in der Tabelle aufgeführt, z. B. Nr. 39 statt Nr. 36, usw. Für eventuell zu schwere Belastung oder durch falsches Anschlagen verursachte Mängel kann keine Verantwortung übernommen werden.Ausführungen:  Art.Nr. Nummer  A - Länge  Türgewicht  Türbreite Türhöhe S B Material / Oberfläche 04.750.0075.010 29 75 15 kg 610 1800 10 - 25 49 Stahl, gal verzinkt 04.750.0075.426 29 75 15 kg 610 1800 10 - 25 49 V2A, matt gebürstet 04.750.0100.010 30 100 22 kg 735 1900 25 - 30 55,5 Stahl, gal verzinkt 04.750.0100.426 30 100 22 kg 735 1900 25 - 30 55,5 V2A, matt gebürstet 04.750.0125.010 33 125 27 kg 735 2000 30 - 35 64,5 Stahl, gal verzinkt 04.750.0125.426 33 125 27 kg 735 2000 30 - 35 64,5 V2A, matt gebürstet 04.750.0150.010 36 150 40 kg 735 2500 35 - 40 74,5 Stahl, gal verzinkt 04.750.0150.426 36 150 40 kg 735 2500 35 - 40 74,5 V2A, matt gebürstet 04.750.0175.010 39 175 55 kg 860 2500 40 - 45 81,5 Stahl, gal verzinkt 04.750.0175.426 39 175 55 kg 860 2500 40 - 45 81,5 V2A, matt gebürstet 04.750.0200.010 42 200 70 kg 985 2600 45 - 50 90,5 Stahl, gal verzinkt 04.750.0200.426 42 200 70 kg 985 2600 45 - 50 90,5 V2A, matt gebürstet 04.750.0250.010 45 250 100 kg 985 2800 50 - 60 103,5 Stahl, gal verzinkt 04.750.0250.426 45 250 100 kg 985 2800 50 - 60 103,5 V2A, matt gebürstet Das Material und die Länge des Pendeltürbandes können rechts neben dem Bild ausgewählt werden. Lieferumfang:1 Stück Pendeltürband

Pendeltürband doppelseitig wirkend Pendel-Türband aus Stahl verzinkt oder Edelstahl matt gebürstet. Anweisung zum Anschlagen von Pendeltürbändern:Bitte entspannen Sie die Bänder, indem Sie die Stellnieten entfernen. Die Bänder können dann leicht angepasst und eingelassen werden. Lappen bitte so einlassen, dass die vorstehenden Kanten mit der oberen Holzkante genau abschneiden. Wie aus der Zeichnung ersichtlich, müssen die Stelllöcher immer nach oben stehen. Wenn die Bänder genau und exakt eingelassen und festgeschraubt worden sind, stellen Sie die Tür auf die Mitte und schieben einen Keil darunter. Dann müssen die Federn mit dem beiliegenden Stahlstift gespannt werden, und zwar von rechts nach links. Ist die erforderliche Federkraft erreicht, werden die Haltestifte wieder eingesteckt und der Keil entfernt. Beim Anbringen der Bänder muss darauf geachtet werden, dass die Gewerbe lotrecht übereinander stehen. Die Feder des oberen Bandes muss stärker gespannt werden, weil dieses Band eine höhere Kraft ausüben muss. Kreischen die Bänder, so ist wahrscheinlich Spannung im Holz, die unbedingt beseitigt werden muss. Bitte, verwenden Sie bei Tür-Zwischenmaßen, die in Höhe und Breite von der Tabelle abweichen, die nächst größere Nummer. Besonders starke Türen müssen immer mit den für diese Stärke vorgeschriebenen Bändern verstehen werden.Beispiel: Pendeltür 735 mm breit, 2500 mm hoch, aber 50 mm stark: Diese Tür muss mit Bändern Nr. 42 ausgerüstet werden. Da Türen mit Glasfüllung entsprechend schwerer sind, müssen die Bänder jeweils eine Nummer größer gewählt werden, als in der Tabelle aufgeführt, z. B. Nr. 39 statt Nr. 36, usw. Für eventuell zu schwere Belastung oder durch falsches Anschlagen verursachte Mängel kann keine Verantwortung übernommen werden.Ausführungen:  Art.Nr. Nummer  A - Länge  Türgewicht  Türbreite Türhöhe S B Material / Oberfläche 04.750.0075.010 29 75 15 kg 610 1800 10 - 25 49 Stahl, gal verzinkt 04.750.0075.426 29 75 15 kg 610 1800 10 - 25 49 V2A, matt gebürstet 04.750.0100.010 30 100 22 kg 735 1900 25 - 30 55,5 Stahl, gal verzinkt 04.750.0100.426 30 100 22 kg 735 1900 25 - 30 55,5 V2A, matt gebürstet 04.750.0125.010 33 125 27 kg 735 2000 30 - 35 64,5 Stahl, gal verzinkt 04.750.0125.426 33 125 27 kg 735 2000 30 - 35 64,5 V2A, matt gebürstet 04.750.0150.010 36 150 40 kg 735 2500 35 - 40 74,5 Stahl, gal verzinkt 04.750.0150.426 36 150 40 kg 735 2500 35 - 40 74,5 V2A, matt gebürstet 04.750.0175.010 39 175 55 kg 860 2500 40 - 45 81,5 Stahl, gal verzinkt 04.750.0175.426 39 175 55 kg 860 2500 40 - 45 81,5 V2A, matt gebürstet 04.750.0200.010 42 200 70 kg 985 2600 45 - 50 90,5 Stahl, gal verzinkt 04.750.0200.426 42 200 70 kg 985 2600 45 - 50 90,5 V2A, matt gebürstet 04.750.0250.010 45 250 100 kg 985 2800 50 - 60 103,5 Stahl, gal verzinkt 04.750.0250.426 45 250 100 kg 985 2800 50 - 60 103,5 V2A, matt gebürstet Das Material und die Länge des Pendeltürbandes können rechts neben dem Bild ausgewählt werden. Lieferumfang:1 Stück Pendeltürband

Verschluss zur zweiseitigen Türbetätigung - KWS 6101  Türstärke: 25 - 30 mm - aus Stahl oder Edelstahl KWS 6101 Verschluss ist aus Stahl oder Edelstahl-Rostfrei erhältlich Tüstärke: 25 - 30 mm Rechts und Links verwendbar mit Schließblech mit Druckfeder mit Filzdichtungen Montage - KWS 6101 Verschluss: Für die Achse wird nach den Maßen der Zeichnung ein Loch in die Tür  gebohrt. Die Anschraubrosetten mit unterlegten Filzdichtungen so aufschrauben, dass je zwei Schraublöcher diagonal mit dem Mittelloch fluchten. Das Stiftteil durchstecken. Das Lochteil mit aufgelegter Druckfeder mit einer Sicherungsmutter festschrauben. An entsprechender Stelle den Schließkloben im Türrahmen befestigen. Hinweis: Der Betätigungsweg der Hebel liegt bei 90º. Der Verschluss sollte so angebracht werden, dass die Hebel in Offenstellung nach oben zeigen.   Art.-Nr. Beschreibung T = Türstärke Material/Oberfläche KWS 6101.06 Verschluss zur zweiseitigen Türbetätigung 25 - 30 mm Stahl galvanisch verzinkt KWS 6101.82  Verschluss zur zweiseitigen Türbetätigung 25 - 30 mm Edelstahl-Rostfrei matt gebürstet KWS 6101.83  Verschluss zur zweiseitigen Türbetätigung  25 - 30 mm Edelstahl-Rostfrei poliert Lieferumfang:- KWS 6101 - Verschluss zweiseitig - 25-30 mm Türstärke- mit Schließblech, Druckfeder, Filzdichtungen
