Dictator Türdämpfer V 1600 - Grau
Lieferzeit 12-15 Werktage
Produktinformationen "Dictator Türdämpfer V 1600 - Grau"
- Ausführung 300467
- Haken 1009 für gleichliegende Türen, 50 N
- RAL 9006 grau (weißaluminium)
- Zugelassen für Feuer- und Rauchschutztüren (abZ Z-6.100-2502)
- Türlage -4 bis +14 mm
Dictator Türdämpfer V 1600 grau, 50 N mit Haken 1009 für gleichliegende Türen
In RAL 9006 grau (weißaluminium) mit Haken 1009 und normaler Feder: Diese Ausführung passt an gleichliegende Türen und erfüllt mit 50 N die Zulassung Z-6.100-2502 für Feuer- und Rauchschutztüren im Innenbereich. Bei zweiflügeligen Türen muss die Schließfolge sichergestellt sein.
Grau gibt es außerdem mit 80 N am selben Haken sowie mit Haken 1013 für aufliegende Türen in 50 N und 80 N.
Dictator V 1600 in RAL 9006 grau (weißaluminium)
Der Zylinder ist verkleidet, die Befestigungsschrauben an der Tür sind nicht sichtbar. Montiert wird der V 1600 standardmäßig senkrecht auf der Bandseite der Tür.
Die Türlage wird über den Haken gewählt: Haken 1009 für gleichliegende Türen (-4 bis +14 mm), Haken 1011 für zurückliegende Türen (-5 bis -20 mm), Haken 1013 für aufliegende Türen (+15 bis +30 mm). Die Dämpfung arbeitet progressiv mit Silikonöl, die Schließgeschwindigkeit ist einstellbar. Die Ausführung mit 50 N hat für Deutschland die allgemeine bauaufsichtliche Zulassung Z-6.100-2502 für Feuer- und Rauchschutztüren im Innenbereich, ein- oder zweiflügelig mit Türschließer nach DIN EN 1154. Vor der Montage muss der Türdämpfer in der Zulassung der Tür stehen oder vom Türenhersteller freigegeben sein.
Vorteile Dictator V 1600
- Haken passend zur Türlage: auf-, gleich- oder zurückliegend
- Verdeckte Befestigung: Zylinder verkleidet, Schrauben an der Tür nicht sichtbar
- Progressive Dämpfung mit Silikonöl, Schließgeschwindigkeit einstellbar
- Schließkraft 50 N oder 80 N
Videos von Dictator

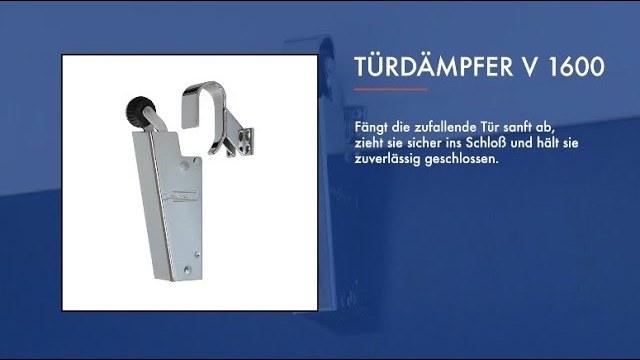

Türdämpfer V 1600 gegen knallende Türen
Türdämpfer V 1600 gegen knallende Türen, DICTATOR Technik. Das Video startet mit dem Klick hier auf der Seite, dabei wird es von YouTube geladen und es werden Daten an Google übertragen.

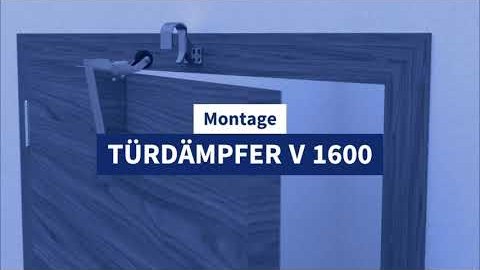

Türdämpfer V 1600 Schritt für Schritt montieren
Türdämpfer V 1600 Schritt für Schritt montieren, DICTATOR Technik. Das Video startet mit dem Klick hier auf der Seite, dabei wird es von YouTube geladen und es werden Daten an Google übertragen.
Technische Daten Dictator V 1600
| Eigenschaft | Wert |
|---|---|
| Modell | Dictator V 1600 |
| Türart | Drehtüren DIN links und rechts |
| Türlage | gleichliegend (Haken 1009), aufliegend (Haken 1013), in diesem Sortiment |
| Schließkraft | 50 N oder 80 N |
| Dämpfungscharakteristik | progressiv |
| Schließgeschwindigkeit | einstellbar |
| Dämpfungsmedium | Silikonöl |
| Material | Stahl |
| Oberfläche | RAL 9006 grau (weißaluminium) |
| Montage | standardmäßig senkrecht auf der Bandseite |
| Zulassung | abZ Z-6.100-2502 für die Ausführung mit 50 N |
| Ausführungen | 50 N: 300467 (Haken 1009), 300964 (Haken 1013) · 80 N: 300467.2 (Haken 1009), 300467.5 (Haken 1013) |
Montage
Montiert wird der V 1600 standardmäßig senkrecht auf der Bandseite der Tür. Vor der Montage an einer Brandschutztür ist zu klären, ob Montageplatten erforderlich sind; für die senkrechte Montage an Brandschutztüren gibt es die Dictator Montageplatte 205212 für den Türdämpfer und die Dictator Montageplatte 205231XL für den Haken.
Häufig gestellte Fragen
Welcher Haken passt zum V 1600 an meiner Tür?
Das hängt von der Lage des Türblatts zum Rahmen ab: Haken 1009 für gleichliegende Türen (-4 bis +14 mm), Haken 1013 für aufliegende Türen (+15 bis +30 mm), Haken 1011 für zurückliegende Türen (-5 bis -20 mm).
Darf der V 1600 an Brandschutztüren montiert werden?
Nur in der Ausführung mit 50 N. Die Ausführung mit 50 N hat für Deutschland die allgemeine bauaufsichtliche Zulassung Z-6.100-2502 für Feuer- und Rauchschutztüren im Innenbereich, ein- oder zweiflügelig mit Türschließer nach DIN EN 1154. Vor der Montage muss der Türdämpfer in der Zulassung der Tür stehen oder vom Türenhersteller freigegeben sein. Bei zweiflügeligen Türen muss die Schließfolge sichergestellt sein, zum Beispiel durch einen Standflügelverschluss.
Wodurch unterscheidet sich der V 1600 vom VS 2000?
Der V 1600 passt mit dem passenden Haken an auf-, gleich- und zurückliegende Türen und ist auch in Edelstahl erhältlich. Der VS 2000 hat einen verkleideten Haken und ist für auf- und gleichliegende Türen geeignet.
Lieferumfang
- 1 Dictator Türdämpfer V 1600 Grau in der gewählten Ausführung: Türdämpfer, Haken und Befestigungsschrauben für Holztüren
