Dorma PSU 24 Unterputz-Netzteil 24 V DC
Lieferzeit 10-12 Werktage
Produktinformationen "Dorma PSU 24 Unterputz-Netzteil 24 V DC"
Dorma PSU 24 Unterputz-Netzteil 24 V DC
Das Dorma PSU 24 ist ein Unterputz-Schaltnetzteil, das dormakaba Elektrotüröffner, Türschlösser und Steuerungen mit 24 V Gleichspannung und 12 W Ausgangsleistung versorgt.
- 24 V DC, Ausgangsleistung 12 W
- Eingang 230 V AC mit 10 Prozent Toleranz, 50/60 Hz
- Baugröße 51 x 51 x 24 mm, maximale Diagonale 55 mm
- Einbau in Standard-Schalterdose ab 65 mm Durchmesser
- Für Elektrotüröffner, Schlösser und Steuerungen, nicht für M-SVP
- Schaltnetzteil nach EN 62368, Hersteller-Nr. 56030101
Technische Daten
Spezifikation und Kompatibilität
| Artikel | Unterputz-Schaltnetzteil PSU 24 |
| Hersteller-Artikelnummer | 56030101 |
| EAN | 4021226342015 |
| Eingangsspannung | 230 V AC, Toleranz 10 Prozent, 50/60 Hz |
| Eingangsstrom | 150 mA |
| Ausgangsspannung | 24 V DC |
| Ausgangsleistung | 12 W |

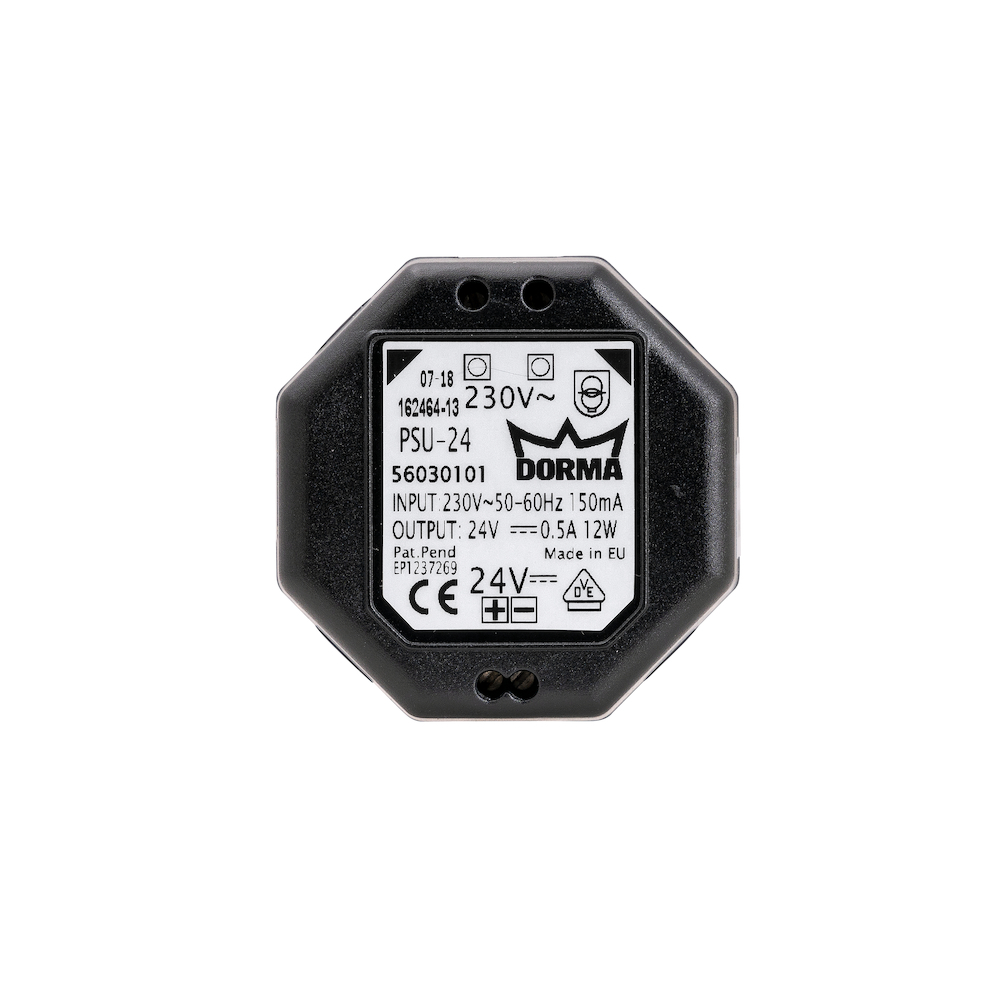

| Ausgangsstrom | 0,5 A laut Typenschild, Katalogangabe 600 mA |
| Bauart | Schaltnetzteil nach EN 62368 |

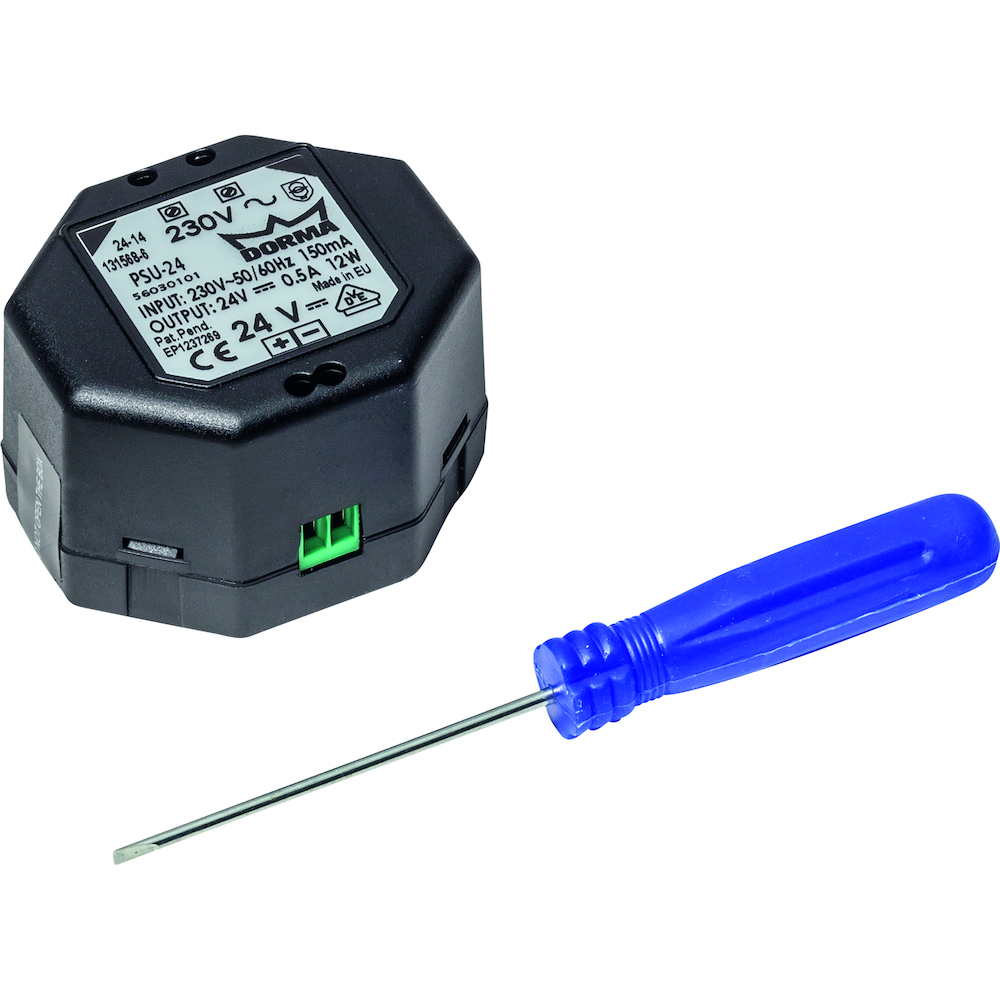

| Abmessungen | 51 x 51 x 24 mm, maximale Diagonale 55 mm |
| Montage | Standard-Schalterdose ab 65 mm Durchmesser |
| Gehäuse | Kunststoff schwarz, achteckig, Schraubklemmen |
| Versorgt | dormakaba Elektrotüröffner, Schlösser (außer M-SVP), Steuerungen |
Anwendung
Einsatzbereich und Normen-Kontext
Anwendungsbereich: elektrisch angesteuerte Türen in Verwaltungs-, Gewerbe- und Objektbauten. Überall dort, wo ein Elektrotüröffner, ein selbstverriegelndes Panikschloss oder eine kleine Türsteuerung mit 24 V Gleichspannung zu versorgen ist, ersetzt das PSU 24 ein sichtbares Hutschienennetzteil im Verteiler. Die achteckige Bauform sitzt in der Schalterdose hinter dem Taster oder über dem Türblatt, sodass Leitungsweg und Spannungsabfall kurz bleiben.
Vor der Auswahl gilt der Blick ins Datenblatt des Verbrauchers: Ein Türöffner mit Dauerbetrieb oder ein Motorschloss zieht schnell mehr als die 12 W, die dieses Netzteil abgibt. Für die dormakaba Panikschlösser der M-SVP Reihe ist es ausdrücklich nicht vorgesehen. dormakaba-Komponenten entsprechen den Normen DIN EN 1154, DIN EN 1155 und DIN EN 1158; Original-Ersatzteile sichern die Funktionsfähigkeit von DIBt-zugelassenen Brandschutztüren.
Häufige Fragen
Wofür wird das Dorma PSU 24 eingesetzt?
Das PSU 24 versorgt Dorma Elektrotüröffner, Türschlösser und Steuerungen mit 24 V Gleichspannung. Es sitzt unsichtbar in einer Schalterdose neben oder über der Tür und wandelt die 230 V Netzspannung in 24 V DC bei 12 W Ausgangsleistung um.
In welche Dose passt das Netzteil?
Das Gehäuse misst 51 x 51 x 24 mm bei einer maximalen Diagonale von 55 mm und ist für die Montage in einer Standard-Schalterdose ab 65 mm Durchmesser vorgesehen. Eine tiefe Gerätedose schafft Platz für die Klemmen und die Zuleitung.
Kann das PSU 24 auch ein M-SVP Motorschloss versorgen?
Nein. Dorma nennt die M-SVP Schlösser im Zubehörkapitel ausdrücklich als Ausnahme. Für diese Reihe ist die Steuerung M-SVP 3000 mit integriertem Netzteil vorgesehen oder ein leistungsstärkeres Hutschienennetzteil wie das NT-24 XS 2.5 mit 2,5 A.
Wer darf das Netzteil anschließen?
Die Zuleitung führt 230 V AC, der Anschluss gehört deshalb in die Hand einer Elektrofachkraft. Das Gerät ist ein Schaltnetzteil nach EN 62368 mit CE- und VDE-Kennzeichnung; das Garantiesiegel am Gehäuse darf nicht geöffnet werden.
