Hekatron UDR 132/142 Meldertauschgerät
287,98 €*
inkl. MwSt
242,00 €
zzgl. MwSt
Lieferzeit 2-4 Werktage
Produktinformationen "Hekatron UDR 132/142 Meldertauschgerät"

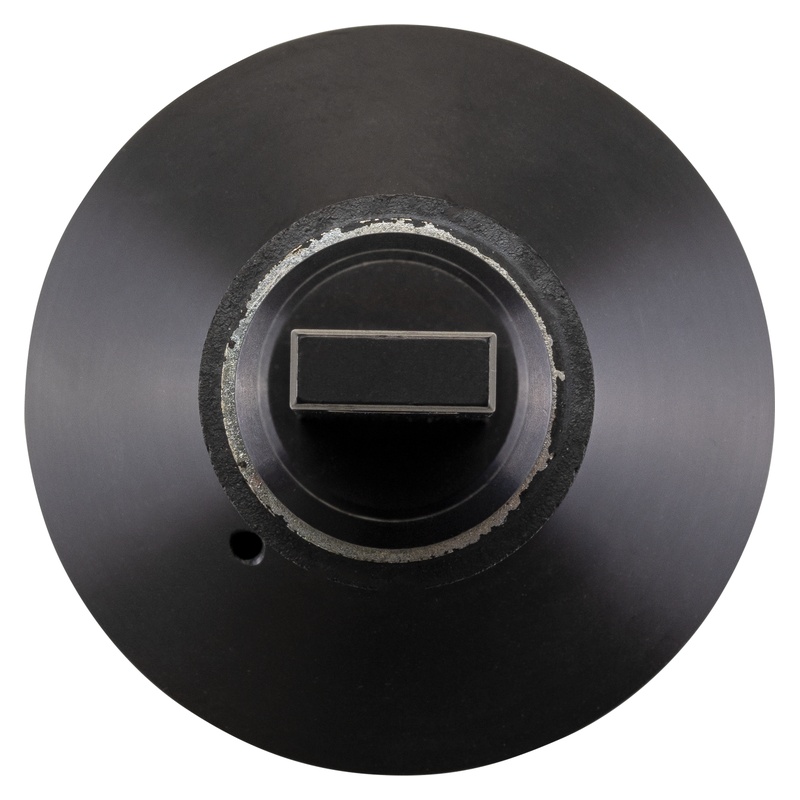

Hekatron UDR 132/142 Meldertauschgerät
Das Hekatron UDR 132/142 ist ein Meldertauschgerät, mit dem Rauch- und Thermoschalter der Typen ORS 142 und TDS 247 sowie deren Vorgänger ORS 132 und TS 217 aus dem Sockel entnommen und wieder eingesetzt werden.
- Zum Entnehmen und Einsetzen von ORS 142 und TDS 247
- Auch für die Vorgängertypen ORS 132 und TS 217 geeignet
- Adaptierbar an die Pflückerstangen UTP 6 und UTP 7
- Meldertausch bis rund 8,5 m Höhe ohne Hebebühne oder Gerüst
- Maße Ø 80 × 214 mm, Gewicht ca. 400 g
- Herstellerartikelnummer 5.600.088
Technische Daten
Technische Daten und Kompatibilität
| Artikel | Hekatron UDR 132/142 Meldertauschgerät |
| Hersteller-Artikelnummer | 5.600.088 |
| Funktion | Einsetzen und Entnehmen von Meldern aus dem Sockel |
| Geeignet für | ORS 142, TDS 247, ORS 132, TS 217 |
| Maße (Ø × H) | 80 × 214 mm |
| Gewicht | ca. 400 g |
| Adaption | Pflückerstange UTP 6 (5.600.072) oder UTP 7 (5.600.073) |
| Reichweite mit Stange | Wartung bis ca. 8,5 m Höhe ohne Hebebühne |
| Verlängerung | UTP 5 (3.330.253), plus 1,34 m |
| Norm-Kontext | DIN 14677-1, Meldertausch nach 8 Jahren |
Anwendung
Einsatzbereich und Normen-Kontext
Anwendungsbereich: Optische Rauchschalter sind nach DIN 14677 spätestens nach 8 Jahren zu tauschen. In Treppenhäusern, Hallen und hohen Fluren sitzen die Melder oft weit über Kopfhöhe. Das UDR 132/142 nimmt den Melder formschlüssig auf, löst ihn aus dem Sockel und hält ihn beim Herablassen sicher fest, sodass der Tausch vom Boden aus erfolgen kann.
Das Gerät wird auf eine Pflückerstange aufgesetzt, entweder die Hekatron UTP 6">UTP 6 mit 1,7 m Grundlänge oder die Hekatron UTP 7">UTP 7 mit 2,2 m. Beide lassen sich mit der Verlängerung Hekatron UTP 5">UTP 5 um weitere 1,34 m erweitern. Damit sind laut Hekatron Wartungsarbeiten bis rund 8,5 m Höhe ohne Hebebühne oder Gerüst möglich. Für die Funktionsprüfung mit Prüfaerosol wird stattdessen das Prüfgerät Hekatron FDT 533">FDT 533 aufgesetzt.
Häufige Fragen
Für welche Melder ist das UDR 132/142 gedacht?
Für die Rauch- und Thermoschalter ORS 142 und TDS 247 sowie deren Vorgänger ORS 132 und TS 217. Für Melder der Serien 130, 140 und 150 nutzt Hekatron stattdessen das UDR 918, für die SecuriStar-Melder die Geräte UDR 521/531 beziehungsweise UDR 533.
Brauche ich zusätzlich eine Pflückerstange?
Ja, wenn der Melder nicht von Hand erreichbar ist. Das Meldertauschgerät wird auf eine Grundstange adaptiert: UTP 6 mit 1,7 m Grundlänge, ausziehbar auf 3 m, oder UTP 7 mit 2,2 m, ausziehbar auf 4 m. Mit der Verlängerung UTP 5 kommen jeweils 1,34 m hinzu.
Wie oft muss ein Rauchschalter getauscht werden?
Optische Rauchschalter sind nach DIN 14677 spätestens nach 8 Jahren auszutauschen. Der Tausch ist im Prüfbuch der Feststellanlage zu dokumentieren, das dem IW-Set RS beiliegt. Thermische Melder wie der TDS 247 unterliegen abweichenden Vorgaben, hier ist der Verwendbarkeitsnachweis maßgeblich.
Ist das Gerät auch für die Funktionsprüfung geeignet?
Nein. Das UDR 132/142 dient ausschließlich dem mechanischen Tausch. Für die Funktionsprüfung mit Prüfaerosol wird das Prüfgerät FDT 533 (5.600.097-0201) verwendet, in das die Flasche Prüfaerosol 918/5 eingesetzt wird. Beide Geräte passen auf dieselben Pflückerstangen.
