Hekatron FDT 533 Prüfgerät für Rauchschalter und Rauchmelder
121,38 €*
inkl. MwSt
102,00 €
zzgl. MwSt
Lieferzeit 2-4 Werktage
Produktinformationen "Hekatron FDT 533 Prüfgerät für Rauchschalter und Rauchmelder"
Hekatron FDT 533 Prüfgerät für Rauchschalter und Rauchmelder

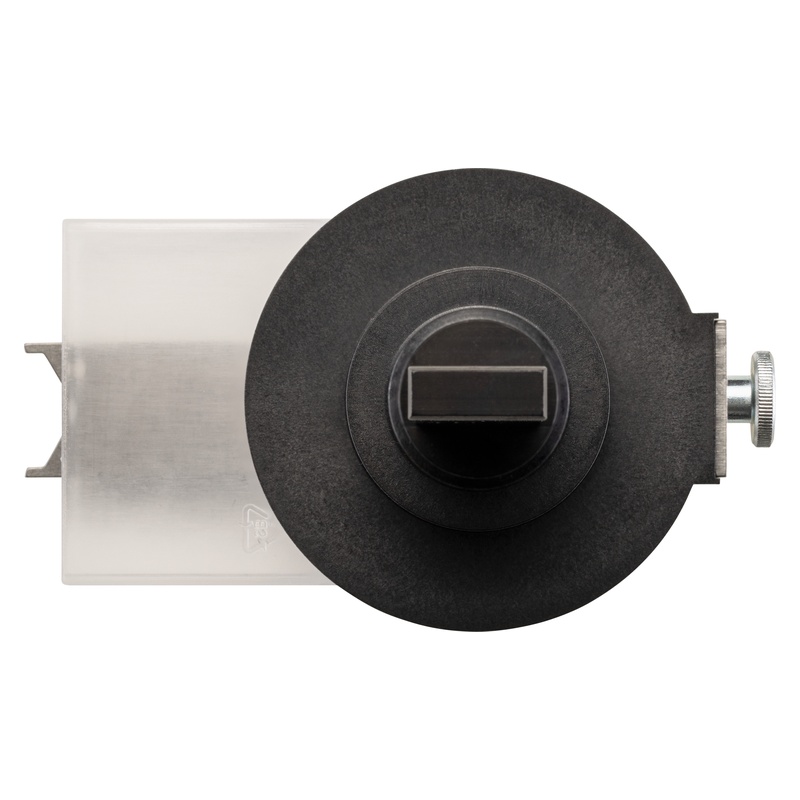

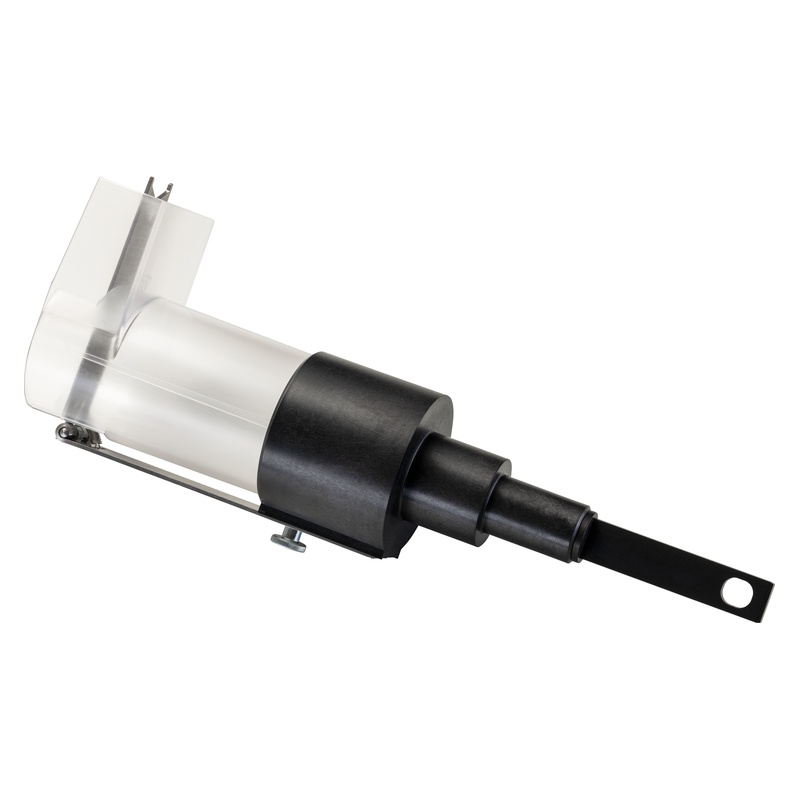

Das Hekatron FDT 533 ist ein Prüfgerät für die Funktionsprüfung von Rauchschaltern und Rauchmeldern, in das die Flasche Prüfaerosol 918/5 eingesetzt und über eine Pflückerstange bis unter die Decke geführt wird.
- Funktionsprüfung der Rauchschalterfamilie ORS 132 / ORS 142 und der von Hekatron vertriebenen Rauchmelder
- Aufnahme für die Flasche Prüfaerosol 918/5
- Adaptierbar an die Pflückerstangen UTP 6 und UTP 7
- Prüfung bis rund 8,5 m Höhe ohne Hebebühne oder Gerüst
- Maße 356 × 123 × 73 mm, Gewicht ca. 360 g ohne Kartusche
- Herstellerartikelnummer 5.600.097-0201
Technische Daten
Technische Daten und Kompatibilität
| Artikel | Hekatron FDT 533 Prüfgerät |
| Hersteller-Artikelnummer | 5.600.097-0201 |
| Funktion | Funktionsprüfung von Rauchschaltern und Rauchmeldern |
| Geeignet für | ORS 132, ORS 142 und von Hekatron vertriebene Rauchmelder |
| Prüfmittel | Prüfaerosol 918/5 (6.900.331) |
| Maße (L × B × H) | 356 × 123 × 73 mm |
| Gewicht ohne Kartusche | ca. 360 g |
| Adaption | Pflückerstange UTP 6 (5.600.072) oder UTP 7 (5.600.073) |
| Reichweite mit Stange | Prüfung bis ca. 8,5 m Höhe ohne Hebebühne |
| Optimaler Einsatzbereich Aerosol | +10 °C bis +40 °C |
| Reichweite einer Aerosolflasche | ca. 200 Prüfungen |
| Norm-Kontext | DIN 14677-1, jährliche Fachprüfung |
Anwendung
Einsatzbereich und Normen-Kontext
Anwendungsbereich: Nach DIN 14677-1 ist die Funktion einer Feststellanlage regelmäßig zu prüfen, jährlich durch eine Fachkraft nach DIN 14677-2. Dabei wird der Melder mit Prüfaerosol beaufschlagt, um die Alarmauslösung und das Schließen des Abschlusses nachzuweisen. Das FDT 533 nimmt die Aerosolflasche auf und führt sie über einen Auslösehebel gezielt an die Messkammer des Melders.
Das Hekatron Prüfaerosol 918/5">Prüfaerosol 918/5 wurde speziell für die Prüfung von Brandmeldern entwickelt und hinterlässt keine Rückstände in der Messkammer. Es ist frei von halogenierten Kohlenwasserstoffen. Der optimale Einsatzbereich liegt zwischen +10 °C und +40 °C, darunter sinkt die Wirksamkeit. Eine Flasche reicht für etwa 200 Prüfungen. Für den anschließenden Meldertausch nach 8 Jahren wird das Meldertauschgerät Hekatron UDR 132/142">UDR 132/142 auf dieselbe Stange gesetzt.
Häufige Fragen
Welche Melder lassen sich mit dem FDT 533 prüfen?
Die Rauchschalterfamilie ORS 132 und ORS 142 sowie die von Hekatron vertriebenen Rauchmelder. Damit deckt das Gerät die in Feststellanlagen üblichen optischen Rauchschalter ab. Für den mechanischen Tausch dieser Melder wird zusätzlich das Meldertauschgerät UDR 132/142 benötigt.
Welches Prüfmittel wird eingesetzt?
Die Flasche Prüfaerosol 918/5 (6.900.331) wird in das Prüfgerät eingesetzt. Dazu die Rändelschraube lösen, den Auslösebügel umlegen und die Flasche in den Prüfbehälter einführen. Das Aerosol ist frei von halogenierten Kohlenwasserstoffen und hinterlässt keine Rückstände in der Messkammer.
Wie viele Prüfungen sind mit einer Flasche möglich?
Hekatron gibt rund 200 Prüfungen je Flasche an. Der optimale Einsatzbereich liegt bei +10 °C bis +40 °C. Bei Temperaturen unter +10 °C nimmt die Wirksamkeit bezogen auf die Alarmauslösung ab, was bei Prüfungen in unbeheizten Hallen oder im Winter zu berücksichtigen ist.
Brauche ich eine Pflückerstange dazu?

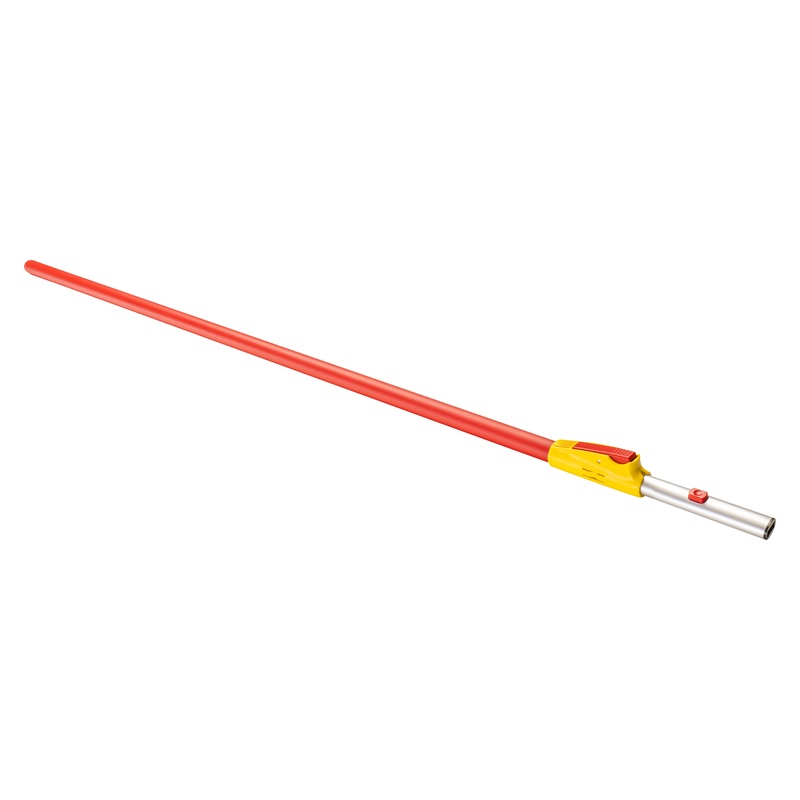

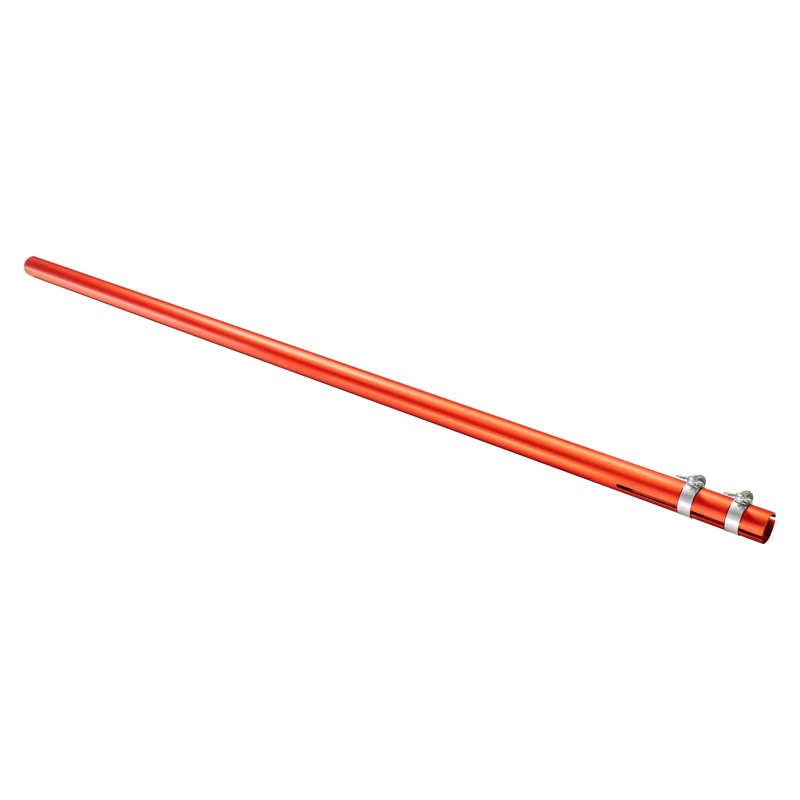

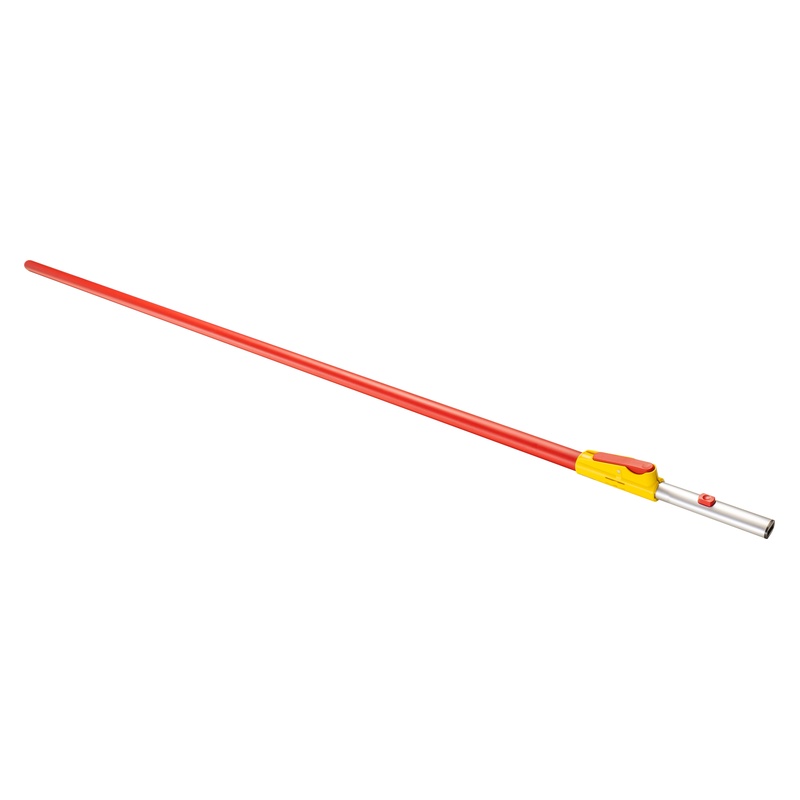

Nur wenn der Melder nicht von Hand erreichbar ist. Das FDT 533 ist über einen Adapter an die Grundstangen UTP 6 (1,7 m) und UTP 7 (2,2 m) anschließbar, die sich mit der Verlängerung UTP 5 um je 1,34 m erweitern lassen. Damit sind Prüfungen bis rund 8,5 m Höhe ohne Hebebühne möglich.
