Locinox EIGHTYLOCK-LS Einsteckschloss für Schiebetore - 60 mm Dornmaß
89,87 €*
inkl. MwSt
75,52 €
zzgl. MwSt
Lieferzeit 5-7 Werktage
Produktinformationen "Locinox EIGHTYLOCK-LS Einsteckschloss für Schiebetore - 60 mm Dornmaß"
Locinox EIGHTYLOCK-LS Einsteckschloss für Schiebetore - 60 mm Dornmaß
Das Locinox EIGHTYLOCK-LS ist ein Einsteckschloss für Schiebetore mit 60 mm Dornmaß, das ab einer Profiltiefe von 80 mm eingesetzt wird und über einen 45 mm hohen Twistfinger in der aufgesetzte Schließplatte SSKZ verriegelt.
- Für Schiebetore — Verriegelung über den patentierten Twistfinger
- 60 mm Dornmaß, für Torprofile ab 80 mm Tiefe
- Twistfinger LS — 45 mm — passend zur aufgesetzte Schließplatte SSKZ
- Edelstahl-Mechanismus mit Abdeckplatte gegen Schmutz
- Click-It-Befestigung im UNIWING-Ausschnitt — ohne Gewindeschneiden
- Achsabstand Zylinder – Drücker 92 mm, Drückerstift 8 mm Vierkant
- 500 h Salzsprühtest, 500.000 Zyklen, -30 °C bis +70 °C
EIGHTYLOCK-LS — Einsteckschloss für Schiebetore, 60 mm Dornmaß
Am Schiebetor funktioniert ein gewöhnlicher Riegel nicht: Der Torflügel fährt seitlich weg, statt am Pfosten anzuschlagen. Locinox löst das mit dem patentierten Twistfinger — einem drehbaren Finger, der beim Abschließen hinter den Anschlag greift und den Flügel in seiner Führung hält.
Das EIGHTYLOCK-LS arbeitet mit 60 mm Dornmaß und sitzt in Rahmenprofilen ab 80 mm Tiefe. Sein Twistfinger ist 45 mm hoch und damit auf die aufgesetzte Schließplatte SSKZ abgestimmt.
Der Unterschied zur Schwester-Ausführung liegt genau hier: Der kompakte 33-mm-Twistfinger der S-Modelle greift in einen Einbau-Anschlag, der im Pfosten verschwindet und den Spalt zwischen Flügel und Pfosten klein hält. Der 45 mm hohe Twistfinger der LS-Modelle greift dagegen in eine aufgesetzte Schließplatte — der Pfosten muss dafür nicht ausgeklinkt werden, was die Nachrüstung an bestehenden Anlagen deutlich vereinfacht.
Anders als ein Aufschraubschloss verschwindet das Schloss selbst im Torprofil. Vorbereitet wird es über einen UNIWING-Ausschnitt von 22 × 176 mm; die Befestigung übernimmt das patentierte Click-It-System, das ohne Gewindeschneiden im Profil auskommt. Eine Abdeckplatte hält Schmutz und Wasser aus dem Mechanismus.
Der Achsabstand zwischen Zylinder und Drücker beträgt 92 mm — der Locinox-Standard. Zylinder und Drückergarnitur der Marke passen deshalb auch an dieses Schloss; beides wird getrennt bestellt. Der Drückerstift hat 8 mm Vierkant, der Riegel verriegelt selbsttätig und wird mit dem Schlüssel bedient.
Für den Außeneinsatz gibt Locinox einen Temperaturbereich von -30 °C bis +70 °C an, dazu 500 Stunden Salzsprühtest und eine Prüfung über 500.000 Zyklen. Das Schloss ist für Schiebetore aus Stahl, Aluminium und PVC freigegeben.
Technische Daten
| Hersteller | Locinox, Belgien |
| Serie | EIGHTYLOCK-LS |
| Hersteller-Artikelnummer | P00054684 |
| Schloss-Typ | Einsteckschloss für Schiebetore mit Twistfinger |
| Dornmaß | 60 mm |
| Profil ab | 80 mm Tiefe |
| Twistfinger | Größe LS — 45 mm |
| Passender Anschlag | SSKZ (aufgesetzte Schließplatte) |
| Achsabstand Zylinder – Drücker | 92 mm |
| Drückerstift | 8 mm Vierkant |

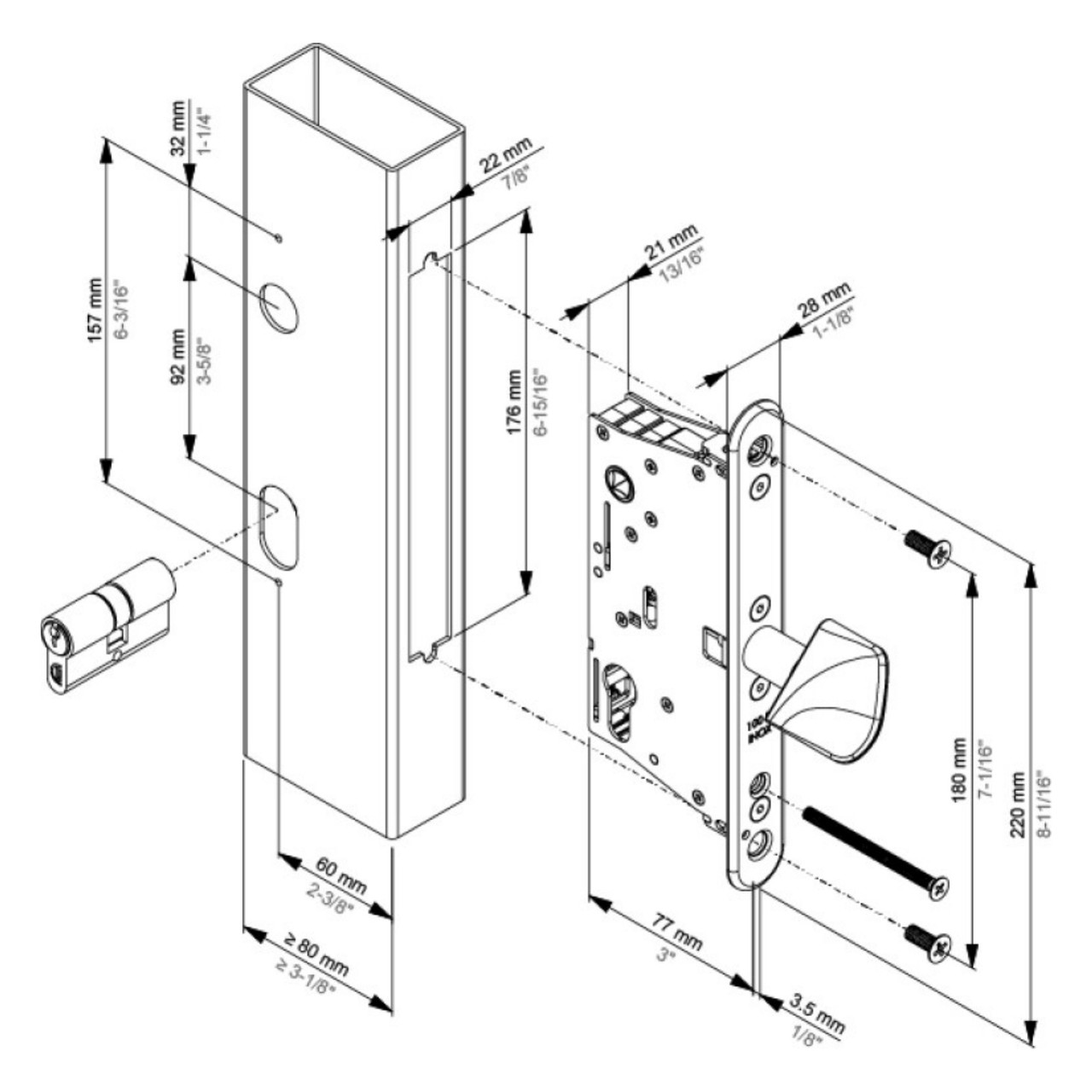

| Schlosskasten | 180 mm lang, Kastentiefe 77 mm |
| Stulp | 220 × 28 mm, 3,5 mm stark |
| Profilausschnitt | 22 × 176 mm (UNIWING) |
| Bohrbild | 157 mm, Randabstand 32 mm |
| Profilvorbereitung | UNIWING-Ausklinkung |
| Befestigung | Click-It (patentiert) |
| Material | Edelstahl-Mechanismus und Twistfinger |
| Bedienung | Wechselbedienung — Schlüssel und Drücker |
| Selbstverriegelnder Riegel | ja, mit Schlüsselbetätigung |
| Anschlagrichtung | links und rechts einstellbar |
| Zylindertyp | Europrofil, separat zu bestellen |
| Temperaturbereich | -30 °C bis +70 °C |
| Salzsprühtest | 500 Stunden |
| Prüfung | 500.000 Zyklen |
| Geeignet für | Tore aus Stahl, Aluminium und PVC |
| Norm-Kontext | DIN EN 12209 (Schloss), DIN EN 1303 (Zylinder) |
Die Schiebetor-Reihe im Überblick
Locinox führt sechs Einsteckschlösser für Schiebetore. Sie unterscheiden sich im Dornmaß und in der Größe des Twistfingers: Die Endung -S steht für den 33 mm hohen Twistfinger und den Einbau-Anschlag SFKS, die Endung -LS für den 45 mm hohen Twistfinger und die aufgesetzte Schließplatte SSKZ. Die Ausführung, die Sie gerade ansehen, ist farbig hervorgehoben und mit ▶ markiert.
| Modell | Dornmaß | Profil ab | Twistfinger | Anschlag |
| Locinox FIFTYLOCK-S | 30 mm | 50 mm | S — 33 mm | SFKS |
| Locinox FIFTYLOCK-LS | 30 mm | 50 mm | LS — 45 mm | SSKZ |
| Locinox SIXTYLOCK-S | 40 mm | 60 mm | S — 33 mm | SFKS |

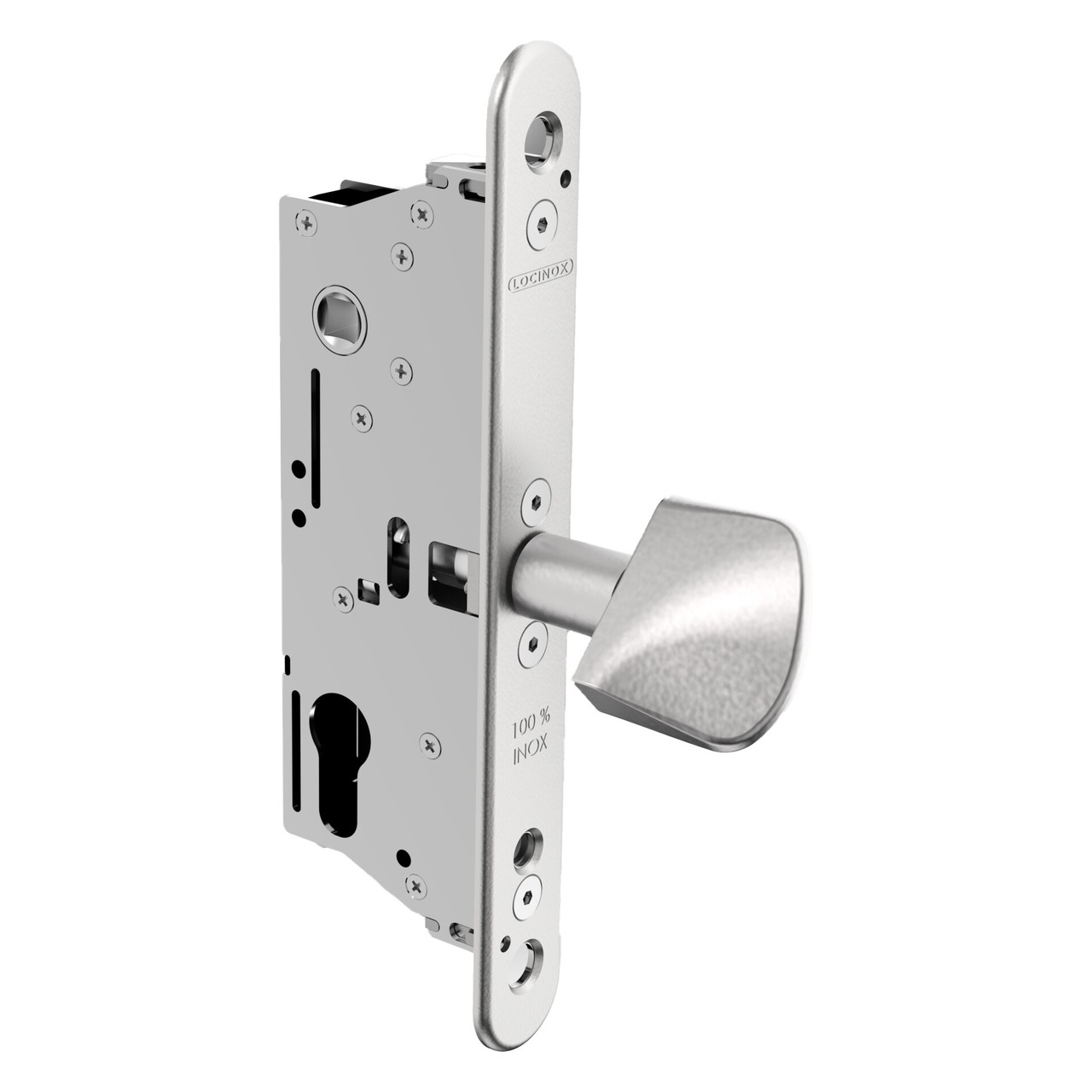

| Locinox SIXTYLOCK-LS | 40 mm | 60 mm | LS — 45 mm | SSKZ |
| Locinox EIGHTYLOCK-S | 60 mm | 80 mm | S — 33 mm | SFKS |
| ▶ Locinox EIGHTYLOCK-LS Sie sind hier | 60 mm | 80 mm | LS — 45 mm | SSKZ |
Nicht verlinkte Modelle führen wir auf Anfrage — sprechen Sie uns an, wenn Sie ein anderes Dornmaß oder die andere Twistfinger-Größe benötigen.
Montage
Das Schloss wird in einen UNIWING-Ausschnitt von 22 × 176 mm gesetzt und über das patentierte Click-It-System befestigt — ein Gewinde muss im Profil nicht geschnitten werden.
Montage Schritt für Schritt
- Profiltiefe prüfen: Das Rahmenprofil des Schiebetors muss mindestens 80 mm tief sein. Bei geringerer Tiefe ist ein Modell mit kleinerem Dornmaß zu wählen — die Übersicht steht in der Tabelle auf dieser Seite.
- Ausschnitt setzen: UNIWING-Ausschnitt 22 × 176 mm einbringen. Werkseitig UNIWING-vorbereitete Profile brauchen diesen Schritt nicht.
- Bohrbild übertragen: Bohrungen für Zylinder und Drücker setzen — Achsabstand 92 mm, Gesamtmaß 157 mm bei 32 mm Randabstand.
- Schloss einsetzen: Schlosskasten einschieben und über das Click-It-System fixieren.
- Schließplatte SSKZ montieren: Die aufgesetzte Platte wird außen auf den Pfosten geschraubt — der Pfosten muss dafür nicht ausgeklinkt werden.
- Zylinder und Drücker montieren: Europrofilzylinder einsetzen und mit der Stulpschraube sichern, danach Drückergarnitur mit 8-mm-Vierkant aufsetzen.
- Funktion prüfen: Tor mehrfach schließen und abschließen — der Twistfinger muss ohne Widerstand hinter den Anschlag drehen.
Hinweise aus der Praxis
- Anschlag separat: Das Schloss arbeitet laut Datenblatt mit der aufgesetzten Schließplatte SSKZ. Wir führen den Schiebetoranschlag SSKZ-QF — sprechen Sie uns bei der Bestellung an, damit wir die passende Ausführung für Ihre Profilbreite abstimmen.
- Zylinder und Drücker separat: Passende Locinox-Europrofilzylinder und Drückerpaare führen wir getrennt.
- Abdeckplatte nicht weglassen: Sie hält Schmutz und Wasser aus dem Profil und aus dem Mechanismus.
Lieferumfang
- 1 × Locinox EIGHTYLOCK-LS Einsteckschloss mit Twistfinger (45 mm)
- Abdeckplatte gegen Schmutzeintrag
- Click-It-Befestigungselemente
Der Anschlag (SSKZ), der Europrofilzylinder und die Drückergarnitur gehören nicht zum Lieferumfang und werden getrennt bestellt. Ohne den passenden Anschlag ist das Schloss nicht funktionsfähig.
Anwendung
Einsatzbereich und Normen-Kontext
Anwendungsbereich: Schiebetore aus Stahl, Aluminium und PVC an Betriebshöfen, Logistikflächen, Bauhöfen und in gewerblich genutzten Grundstückszufahrten. Das Schloss sitzt im Rahmenprofil des Torflügels und verriegelt über den Twistfinger im Anschlag am Pfosten — die einzige Bauform, die am seitlich fahrenden Flügel sicher hält.
Normen-Kontext: Einsteckschlösser für Türen und Tore werden nach DIN EN 12209 bewertet, die zugehörigen Europrofilzylinder nach DIN EN 1303. Locinox fertigt in Belgien; Mechanismus und Twistfinger bestehen aus Edelstahl, das Schloss ist für -30 °C bis +70 °C freigegeben und über 500 Stunden Salzsprühtest sowie 500.000 Zyklen geprüft.
Häufige Fragen
Was ist ein Twistfinger?
Ein patentierter drehbarer Finger, der beim Abschließen hinter den Anschlag am Pfosten greift. Am Schiebetor findet ein gewöhnlicher Riegel keinen Halt, weil der Flügel seitlich wegfährt statt anzuschlagen — der Twistfinger hält ihn dagegen in seiner Führung.
Welchen Anschlag brauche ich dazu?
Die aufgesetzte Schließplatte SSKZ. Sie ist auf den 45 mm hohen Twistfinger abgestimmt. Ohne passenden Anschlag ist das Schloss nicht funktionsfähig. Die andere Twistfinger-Größe der Reihe arbeitet mit einem anderen Anschlag — die beiden sind nicht gegeneinander austauschbar.
S oder LS — was ist der Unterschied?
Die Größe des Twistfingers und damit der Anschlag. Die S-Modelle haben einen 33 mm hohen Twistfinger und greifen in den Einbau-Anschlag SFKS, der im Pfosten verschwindet. Die LS-Modelle haben einen 45 mm hohen Twistfinger und greifen in die aufgesetzte Schließplatte SSKZ, für die der Pfosten nicht ausgeklinkt werden muss. Dornmaß und Schlossmaße sind bei beiden gleich.
Welches Modell der Reihe passt zu meinem Tor?
Das richtet sich nach der Tiefe des Rahmenprofils: ab 50 mm die FIFTYLOCK-Modelle (30 mm Dornmaß), ab 60 mm die SIXTYLOCK-Modelle (40 mm), ab 80 mm die EIGHTYLOCK-Modelle (60 mm). Zu jedem Dornmaß gibt es die S- und die LS-Ausführung.
Sind Zylinder und Drücker im Lieferumfang?
Nein. Das Schloss wird ohne Europrofilzylinder und ohne Drückergarnitur geliefert, damit Sie Schließung und Griffausführung frei wählen können. Der Achsabstand beträgt 92 mm, der Drückerstift 8 mm Vierkant — die Locinox-Garnituren passen also unmittelbar.
Hält das Schloss im Winter und an der Küste?
Locinox gibt einen Temperaturbereich von -30 °C bis +70 °C an und hat das Schloss über 500 Stunden im Salzsprühtest geprüft, dazu über 500.000 Zyklen. Mechanismus und Twistfinger bestehen aus Edelstahl.
