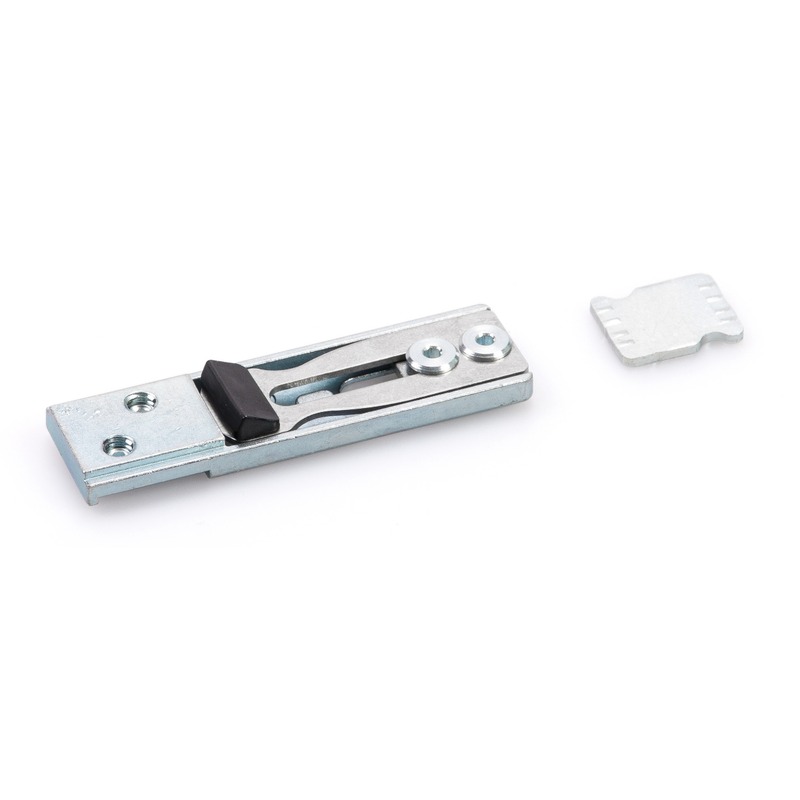

Mechanische Feststelleinheit GEZE ISM
Mechanische Feststelleinheit für GEZE ISM-Gleitschiene
Haltekraft einstellbar
überfahrbar (Nur für Standard-ISM-Gleitschiene)
Klappringmuschelgriff KWS 5102
Muschelgriff mit 7 mm Stiftteil
Der Klappringgriff KWS 5102 ist fest drehbar und der Stift des Stiftteils ist fest vernietet. Muschelgriffe werden überall dort eingesetzt, wo durch hervorstehende Türgriffe Unfallgefahr herrscht oder wenig Platz vorhanden ist z.B. in Turnhallen, Wohnmobilen oder Wohnwägen etc..
Griffmulde aus Stahl mit Klappring aus Leichtmetall oder Messing-Ausführung
Klappringgriff fest drehbar
Der Stift des Stiftteils ist fest vernietet
Mit oder Ohne PZ-Lochung (Die Distanz kann ausgewählt werden) (BB oder KABA auf Anfrage)
Ausführungen KWS 5102:
Artikelnummer
PZ-Lochung (BB oder KABA auf Anfrage)
Lochteil
Oberfläche
KWS.5102.02
72 oder 92 mm
7 mm Stiftteil
silberfarbig einbrennlackiert
KWS.5102.03
72 oder 92 mm
7 mm Stiftteil
schwarz einbrennlackiert
KWS.5102.10
72 oder 92 mm
7 mm Stiftteil
dunkelbraun einbrennlackiert
KWS.5102.31
72 oder 92 mm
7 mm Stiftteil
silberfarbig eloxiert
KWS.5102.37
72 oder 92 mm
7 mm Stiftteil
dunkelbraun eloxiert
Messing Ausführung Griffmulde aus Messing mit Klappring
KWS.5102.62
72 oder 92 mm
7 mm Stiftteil
Messing matt gebürstet
KWS.5102.66
72 oder 92 mm
7 mm Stiftteil
Messing poliert
Hinweis zur Montage des Muschelgriffs:
Für die Montage des Muschelgriffs sollte eine ausreichende Einlasstiefe gegeben sein.
Lieferumfang:- KWS 5102 Muschelgriff - 7 mm Stiftteil
Glastürschließer GEZE TS 5000 mit Glasklemmschuh
Die Montage des Türschließers erfolgt mit Hilfe einer Glasklemmplatte auf dem Ganzglastürflügel Eine Glasbearbeitung ist nicht nötig ! Produktmerkmale Türschließer:
geeignet für Türen bis 1400 mm Flügelbreite
Schließkraft einstellbar EN 2-6
Für rechte und linke Anschlagtüren ohne Umstellung verwendbar
Hydraulischer Endschlag und Schließgeschwindigkeit einstellbar
Integrierte Öffnungsdämpfung und optische Schließkraftanzeige
Alle Funktionen von vorn einstellbar
Lieferumfang: - Türschließer GEZE TS 5000 - Gleitschiene - Glasklemmschuh - Montagematerial
DICTATOR ZE Design Line Türfeststeller Blackline
Design Türfeststeller mit 80, 120, 160 oder 200 mm Hub
Mit dem Türfeststeller DICTATOR ZE Design Line können Türen in jeder beliebigen Position festgestellt werden. Die Türfeststeller ZE Design Line zeichnen sich durch eine sehr solide und robuste Konstruktion aus. Das Gehäuse ist aus einem Guß und daher, auch gegen Vandalismus, sehr widerstandsfähig. Die Feststeller ZE Design Line sind einschließlich der Innenteile komplett aus nichtrostenden Materialien. Die Kolbenstange des Türfeststellers ist nur dann sichtbar, wenn die Tür festgestellt ist. Die Konstruktion des Feststellers ermöglicht es, daß selbst bei einem Hub von 160 mm der Türfeststeller nicht größer ist als die Standard-Ausführung mit 90 mm Hub. Mit der Design Line können selbst extrem große Abstände zwischen Türunterkante und Boden ausgeglichen werden.Auch bei sehr glatten oder unebenen Fußböden bleibt die Tür sicher in der eingestellten Position, da eine eingebaute Feder den Fuß fest gegen den Fußboden drückt. Die Bedienung des Türfeststellers erfolgt ganz komfortabel komplett mit dem Fuß.Technische Daten Türfeststeller ZE - Design Line:
Material
Gehäuse: Aluminium; sonstige Bauteile Edelstahl/Kunststoff
Hublängen
80, 120, 160 und 200 mm
Oberfläche
Blackline tiefschwarz RAL 9005
Funktionsweise ZE - Design Line:Die Tür wird in der gewünschten Position einfach durch Heruntertreten der Kolbenstange festgestellt. Dies erfolgt mit dem Metallfuß unten am Gehäuse. Eine kleine Feder drückt den Fuß fest gegen den Boden und verhindert so ein Wegrutschen. Um die Feststellung wieder zu lösen, wird die Metallplatte unten im Gehäuse heruntergetreten. Die Kolbenstange fährt automatisch nach oben und die Tür läßt sich wieder frei bewegen.Montage ZE - Design Line:Achten Sie beim Festlegen der Montageposition darauf, daß der Feststeller auch bei geöffneter Tür gut erreichbar ist. Der Türfeststeller DICTATOR ZE wird möglichst nahe an der Schließkante befestigt (ACHTUNG bei Türen mit Mehrpunktverriegelungen!). Der Fuß muß dabei mit der Türunterkante abschließen.Ausführungen:
Artikelnummer
Bezeichnung
Hublänge
Oberfläche
500239
Türfeststeller ZE 80 Design Line
80 mm
Blackline - tiefschwarz RAL 9005
500240
Türfeststeller ZE 120 Design Line
120 mm
Blackline - tiefschwarz RAL 9005
500241
Türfeststeller ZE 160 Design Line
160 mm
Blackline - tiefschwarz RAL 9005
500244
Türfeststeller ZE 200 Design Line
200 mm
Blackline - tiefschwarz RAL 9005
Lieferumfang:- Türfeststeller DICTATOR ZE Design Line - Blackline- Befestigungsschrauben
STUV Einsteck-Schnecken-Schloss mit KunststoffSchnecke, vorgerichtet für PZ
mit integrierter Notauslösevorrichtung, 70 mm Dorn, Stulp 40 x 245 mm 6° schräg
komplett nicht rostend
mit KunststoffSchnecke
vorgerichtet für Profilzylinder
mit integrierter Notauslösevorrichtung
70 mm Dorn
60 mm PZ-Entfernung
13 mm Nuss
Stulp 40 x 245 mm 6° schräg
Gewicht: 1,3 kg
DIN: Rechts oder Links
Material: Edelstahl
Material Stulp: Edelstahl
Oberfläche: blank
Verwendung für: Kühl- und Tiefkühlraumtüren
mit: Kunststoff-Schnecke
Vorgerichtet für Profilzylinder
Ausführungen:
Artikel Nr.
DIN-Richtung
3.16.0404.1
rechts
3.16.0404.2
links
Lieferumfang:- Einsteck-Schnecken-Schloss
Der Aufzugtürdämpfer für Schindler Aufzüge
DICTATOR Aufzug-Türdämpfer Standard Schindler Alu (GSAL)
Der DICTATOR Aufzug-Türdämpfer Standard Schindler Alu (GSAL) hat ein Gehäuse aus hochpräzisem Alu-Druckguß. Dadurch wird eine optimale Paßgenauigkeit erreicht und damit eine sehr lange Lebensdauer sichergestellt. Der Aufzug-Türdämpfer Standard Schindler Alu wird in Aufzug-Drehtüren der Marke Schindler eingesetzt.
Ausführungen:
Artikelnummer
Federstärke (Schließkraft)
Material
102100
50 N
Gehäuse Aluminium-Druckguß, Rollenhebel Stahl verzinkt
102102
80 N
Gehäuse Aluminium-Druckguß, Rollenhebel Stahl verzinkt
Technische Daten:
Dämpfungscharakteristik
progressiv
Dämpfungsmedium
nahezu temperaturneutrales Silikonöl
Material
Gehäuse Aluminium-Druckguß, Rollenhebel Stahl verzinkt
Schließgeschwindigkeit
einstellbar
Schließkraft
20 N; 50 N; 80 N; 115 N
Türarten
geeignet für Aufzug-Drehtüren von Schindler
Temperaturbereich
-20 °C bis +50 °C
Funktion der DICTATOR Aufzugtürdämpfer Standard
Beim Öffnen der Tür wird der Rollenhebel umgelegt und die Schließfeder im Dämpfungszylinder des Türdämpfers gespannt. Wenn die Tür z.B. durch eine Torsionsfeder geschlossen wird, läuft der Rollenhebel in die Einlaufkurve im Türrahmen ein.
Ein Zuschlagen der Tür wird durch den hydraulischen Dämpfungszylinder des Türdämpfers verhindert: die Schließbewegung der Tür wird abgedämpft und die Tür schließt sanft und leise.
Die Feder des Türdämpfers sorgt dafür, daß die Tür vollständig geschlossen wird und hält sie auch gegen Wind und Luftzug geschlossen und verhindert so eine Störung des Aufzugbetriebes aufgrund einer nicht komplett geschlossenen Schachttür. Die elektrischen Türkontakte können verschleißfrei arbeiten und sprechen zuverlässig an.Dadurch sorgt der DICTATOR Aufzugtürdämpfer Standard für eine reibungslose Funktion des Aufzuges - und er verhindert Lärm aufgrund zuschlagender Türen.
Einstellung des Dämpfungsverhaltens
Um ein optimales Dämpfungsverhalten bei aufliegenden und gleichliegenden Türen zu erzielen, läßt sich die Schließgeschwindigkeit bei allen DICTATOR Standard Türdämpfern regulieren.
Aufgrund der konischen Bohrung im aus Vollmaterial gedrehten Dämpfungszylinder wird die Schließbewegung umso langsamer, je tiefer der Kolben in die Bohrung eindringt (progressive Dämpfung).
Durch Drehen der Kolbenstange mit einem Inbusschlüssel können Sie die Endlage des Kolbens verändern.
Drehen im Uhrzeigersinn: Endlage des Kolbens wird tiefer in den Zylinder gelegt. Das Schließen der Tür dauert damit länger.
Drehen gegen den Uhrzeigersinn: die Endlage des Kolbens liegt weiter oben im Zylinder, die Tür schließt schneller.
Zwei volle Umdrehungen entsprechen einer Veränderung der Schließgeschwindigkeit um ca. 1 Sekunde.
Lieferumfang:- Dictator Aufzug-Türdämpfer Standard Schindler Alu
129,71 €*
